Nem lett volna esszerubb ezen tuladni es venni egy par 1400-ast?

[Szalai György]

Hogyan alakul a dinamika, ha spirálrugó tart ellent? Esetleg hangolható pneumatika.

[Vetesi75]

Ha a rugó működési hossza csak töredéke a teljes szabad hossznak, akkor közel állandó erőt biztosít a működési tartományban. Ha jól gondolom, akkor a rugó tömegének a fele adódik hozzá a mozgó tömeghez (+ a sallangok - rudazat, kötél, stb.).
A bezárt levegő szintén tekinthető rugónak, egy puffer alkalmazásával szerintem biztosítható a közel állandó nyomás. (Nyomástartó szelepnek, szabályozó szelepnek szerintem számottevő hiszterézise van, ami bonyolíthatja a helyzetet, de a veszteséget muszáj lesz valahogy pótolni.)

[Rabb Ferenc]

Ez a téma már sok évvel ezelőtt is felmerült a nagy tömegű "Z" mozgatásakor. Akkor az alábbi megfontolandó javaslatot tettem, talán még ma is aktuális...

[#t179p10184#]

[kgl]

Köszönöm, érdekes volt visszaolvasni a hozzászólásokat.

[Szalai György]

Jóó... jóóó. A csigás ablakemelőről végül került valami rajz?

[Rabb Ferenc]

Nem [#rinya]

Mindenki vasutasnak születik, de aztán egyesek tovább tanulnak. Svejk is azidőtájt hagyta el a céget, én pedig jóval előbb. Így aztán már nem jutottunk hozzá az üdvözítő megoldáshoz.

[kgl]

Svejk nem csak az index fórumról tűnt el, hanem szinte a teljes netről, legalább is sok éve nincs egyetlen hozzászólása sehol.

[svejk]

Ebben biztos vagy?

[kgl]

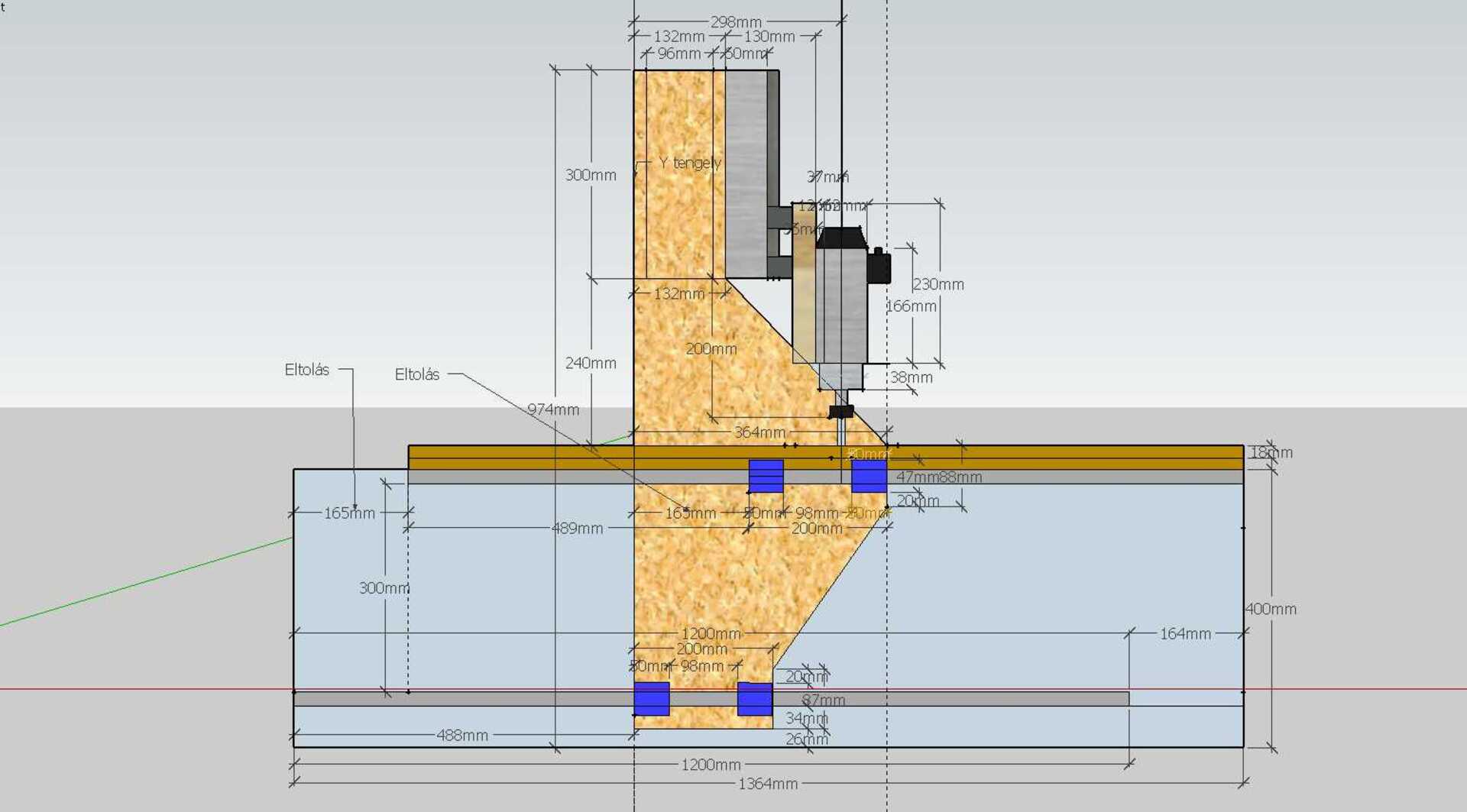

Nagyjából elkészült az oldalnézet 3. verziója. Ahogy TBS-TEAM javasolta alulra is került oldalanként 1-1 sín eltolással. Az eltolás mértéke jelölve van a rajzon. Bázispontként a gép mozgó részének bal oldala szolgál. A alsó és felső tengely között is megvan a 300 mm távolság. Eredetileg nem terveztem ilyen vastag asztallapot, max 100 mm vastagot. Viszont ennek is van előnye, az elektronika vígan elférne az asztallapban, mondjuk szellőzés és szerelhetőség szempontjából jobb lenne ha külön dobozban lenne.

Az arányok most már jobbak és ránézésre is merevebbnek tűnik. Egy dolog viszont még zavar. A felső Y hidat keskenyebre lehetne venni talán úgy, hogy a csapágyházak között nem 98mm lenne hanem mondjuk csak 80mm. Az elkészült híd dobozából még le tudnám vágni. Jelenleg 363 mm az alsó bal csapágy és a felső jobb csapágy között, ami véleményem szerint kicsit sok.

[kgl]

Vétlenül lemaradt a rajz.



[kgl]

Ha 18 mm-el lecsökkentem a Y híd szélességét úgy hogy a bal oldalából vágok le, akkor az alsó sor és felső sorban lévő két csapágy is közelebb kerülhetne egymáshoz. 18 mm-el nőne az úthossz így az X tengelyen. A felső híd igy 132-18=114 mm széles lenne.

Mikután felraktam ide a rajzot, akkor érkezett meg a futár és hozta meg az alsó 2 darab 1200 mm-es lineáris tengelyt.

[kgl]

Üdv

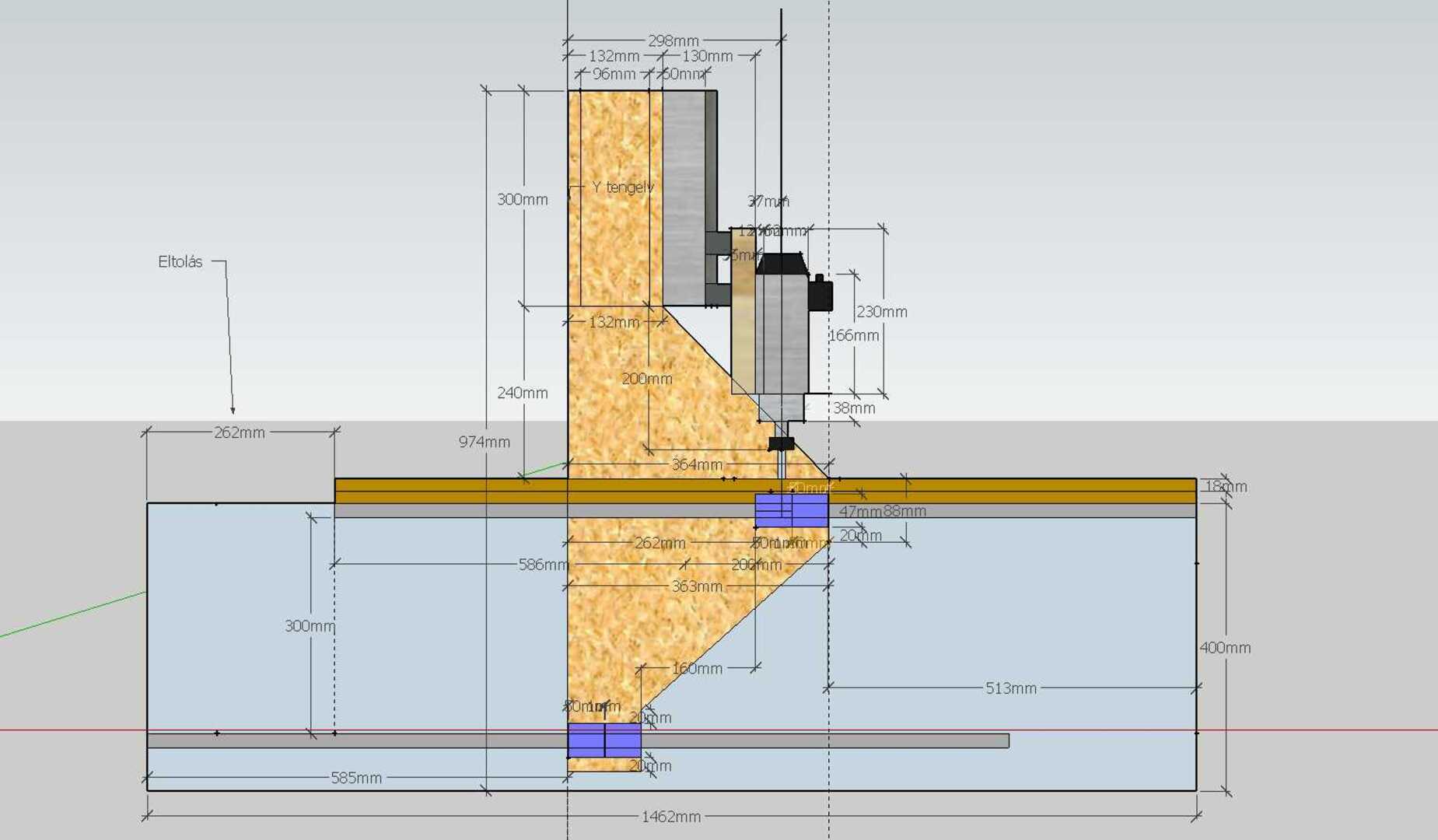

Kicsit lassan haladtam most a tervezéssel nyaralás, utána meg a kerti munkák miatt, most lett időm folytatni. Elkészültem a 4. verzióval. Ezt is TBS-TEAM javaslata alapján készült. Köszönöm a kitűnő ötletet.

Oldalanként 2 db lineáris sín egymástól 30 cm távolságban és a csapágyak rajta egymástól 1 mm távolságban. Az alsó sínen lévő csapágy bal széle és a felső sínen lévő csapágy jobb széle 363 mm távolságban van, azaz jó nagy a terpesze.
Az alsó lineáris sín 262mm-el el van tolva balra, azért ennyivel mert így egyszerre fog az alsó és a felső sín csapágya az ütközőkhöz hozzáérni amik a sínek végén biztosítanak a lecsúszás ellen. Így elvileg a 120 cm-es síneken 110 cm lesz az út hossz ami nagyon jó szerintem. Persze ebből még le fog jönni durván 2 cm a vég ütközők miatt. Szerintem ez az eddigi legjobb 4. verziós megoldás,

Mi a véleményetek erről a megoldásról?



[Szalai György]

Van bárki, aki el tudná magyarázni, hogy az egymás mellé tolt két csapágynak ezen a gépen mi értelme van?

[kgl]

A válasz elég egyszerű. Maximalizálni az úthosszat.

 Ha megnézed a rajzon a felső tengelyen lévő csapágy blokk 262 mm-re van a függőleges hátlap vonalától. Ugyanez a mérete az alsó tengely eltolásának.

Elviekben elég lenne egy tengelyen 1 db csapágy is, így 5 cm-el azaz egy csapágy hosszával még növelni lehetne az úthoszt.
