szia!
tavir bandát hanygolom inkább...
én is szortam a fusebites elövéseket de viszaálitani szenvedés 1 programozoval...
bár az usb vid/div a botloader tartalmaza ezt nem elég a driver ini átirni szerintem ha több dispark is van egy hubon ne legyen driveres ütközés az egyforma usb azonositokbol...

[000000000]

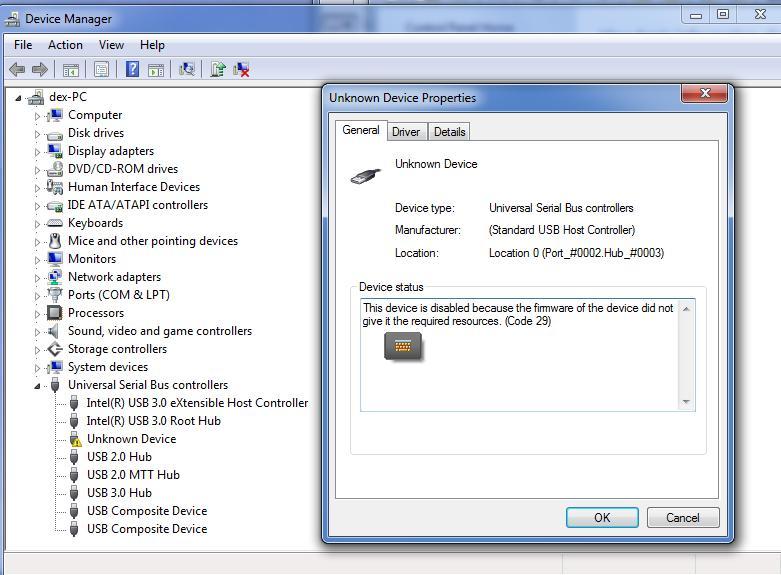

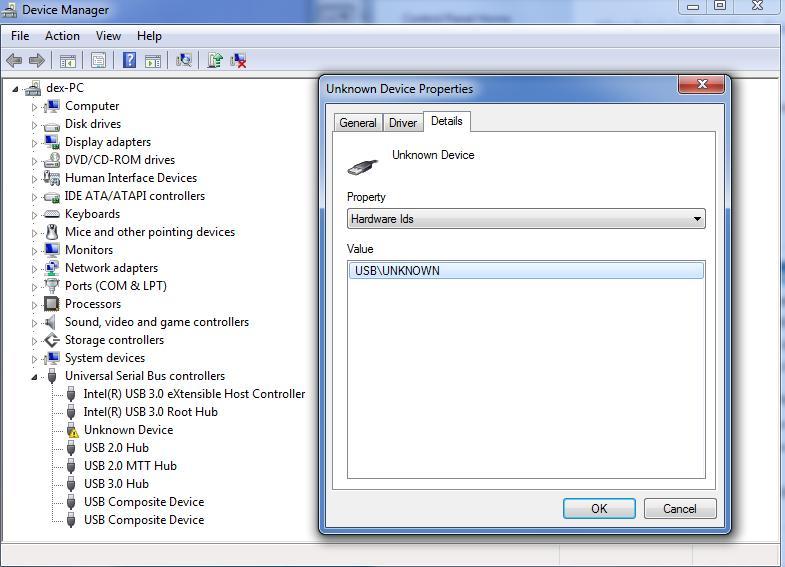

Felraktam a loadert ami fel is ment de se pid se vid nincs a hibajelenség szintén ugyanaz "USB Device Not Recognised"![#fejvakaras]

mauális driver telepitésnék ki ugorja VID_16D0&PID_087E *.ini fájlt is a windows továbra is ismeretlen eszköz!


parancsal:

D:\Arduino\hardware\tools\avr/bin/avrdude -CD:\Arduino\hardware\tools\avr/etc/avrdude.conf -v -pattiny85 -cstk500v1 -PCOM3 -b19200 -Uflash:w:D:\Arduino\/upgrade-t85_default.hex:i -U lfuse:w:0xe1:m -U hfuse:w:0xdd:m -U efuse:w:0xfe:m

jelentés:

Kód Kijelölés Kibont


Microsoft Windows [Version 6.1.7601]
Copyright (c) 2009 Microsoft Corporation.  All rights reserved.

d:\Arduino>D:\Arduino\hardware\tools\avr/bin/avrdude -CD:\Arduino\hardware\tools
\avr/etc/avrdude.conf -v -pattiny85 -cstk500v1 -PCOM3 -b19200 -Uflash:w:D:\Ardui
no\/upgrade-t85_default.hex:i -U lfuse:w:0xe1:m -U hfuse:w:0xdd:m -U efuse:w:0xf
e:m

avrdude: Version 6.3, compiled on Jan 17 2017 at 12:00:53
         Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
         Copyright (c) 2007-2014 Joerg Wunsch

         System wide configuration file is "D:\Arduino\hardware\tools\avr/etc/av
rdude.conf"

         Using Port                    : COM3
         Using Programmer              : stk500v1
         Overriding Baud Rate          : 19200
         AVR Part                      : ATtiny85
         Chip Erase delay              : 400000 us
         PAGEL                         : P00
         BS2                           : P00
         RESET disposition             : possible i/o
         RETRY pulse                   : SCK
         serial program mode           : yes
         parallel program mode         : yes
         Timeout                       : 200
         StabDelay                     : 100
         CmdexeDelay                   : 25
         SyncLoops                     : 32
         ByteDelay                     : 0
         PollIndex                     : 3
         PollValue                     : 0x53
         Memory Detail                 :

                                  Block Poll               Page
      Polled
           Memory Type Mode Delay Size  Indx Paged  Size   Size #Pages MinW  Max
W   ReadBack
           ----------- ---- ----- ----- ---- ------ ------ ---- ------ ----- ---
-- ---------
           eeprom        65    12     4    0 no        512    4      0  4000  45
00 0xff 0xff
           flash         65     6    32    0 yes      8192   64    128 30000 300
00 0xff 0xff
           signature      0     0     0    0 no          3    0      0     0
 0 0x00 0x00
           lock           0     0     0    0 no          1    0      0  9000  90
00 0x00 0x00
           lfuse          0     0     0    0 no          1    0      0  9000  90
00 0x00 0x00
           hfuse          0     0     0    0 no          1    0      0  9000  90
00 0x00 0x00
           efuse          0     0     0    0 no          1    0      0  9000  90
00 0x00 0x00
           calibration    0     0     0    0 no          1    0      0     0
 0 0x00 0x00

         Programmer Type : STK500
         Description     : Atmel STK500 Version 1.x firmware
         Hardware Version: 2
         Firmware Version: 1.18
         Topcard         : Unknown
         Vtarget         : 0.0 V
         Varef           : 0.0 V
         Oscillator      : Off
         SCK period      : 0.1 us

avrdude: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.06s

avrdude: Device signature = 0x1e930b (probably t85)
avrdude: safemode: hfuse reads as DD
avrdude: safemode: efuse reads as FE
avrdude: NOTE: "flash" memory has been specified, an erase cycle will be perform
ed
         To disable this feature, specify the -D option.
avrdude: erasing chip
avrdude: reading input file "D:\Arduino\/upgrade-t85_default.hex"
avrdude: writing flash (2456 bytes):

Writing | ################################################## | 100% 3.91s

avrdude: 2456 bytes of flash written
avrdude: verifying flash memory against D:\Arduino\/upgrade-t85_default.hex:
avrdude: load data flash data from input file D:\Arduino\/upgrade-t85_default.he
x:
avrdude: input file D:\Arduino\/upgrade-t85_default.hex contains 2456 bytes
avrdude: reading on-chip flash data:

Reading | ################################################## | 100% 2.21s

avrdude: verifying ...
avrdude: 2456 bytes of flash verified
avrdude: reading input file "0xe1"
avrdude: writing lfuse (1 bytes):

Writing | ################################################## | 100% 0.02s

avrdude: 1 bytes of lfuse written
avrdude: verifying lfuse memory against 0xe1:
avrdude: load data lfuse data from input file 0xe1:
avrdude: input file 0xe1 contains 1 bytes
avrdude: reading on-chip lfuse data:

Reading | ################################################## | 100% 0.02s

avrdude: verifying ...
avrdude: 1 bytes of lfuse verified
avrdude: reading input file "0xdd"
avrdude: writing hfuse (1 bytes):

Writing | ################################################## | 100% 0.02s

avrdude: 1 bytes of hfuse written
avrdude: verifying hfuse memory against 0xdd:
avrdude: load data hfuse data from input file 0xdd:
avrdude: input file 0xdd contains 1 bytes
avrdude: reading on-chip hfuse data:

Reading | ################################################## | 100% 0.02s

avrdude: verifying ...
avrdude: 1 bytes of hfuse verified
avrdude: reading input file "0xfe"
avrdude: writing efuse (1 bytes):

Writing | ################################################## | 100% 0.02s

avrdude: 1 bytes of efuse written
avrdude: verifying efuse memory against 0xfe:
avrdude: load data efuse data from input file 0xfe:
avrdude: input file 0xfe contains 1 bytes
avrdude: reading on-chip efuse data:

Reading | ################################################## | 100% 0.02s

avrdude: verifying ...
avrdude: 1 bytes of efuse verified

avrdude: safemode: hfuse reads as DD
avrdude: safemode: efuse reads as FE
avrdude: safemode: Fuses OK (E:FE, H:DD, L:E1)

avrdude done.  Thank you.


d:\Arduino>


[laaci]

A firmware mappában van egy usbconfig.h file. Abban keres rá a VID/PID kifejezésre.

Én ezt találtam:

Kód Kijelölés Kibont


#define USB_CFG_VENDOR_ID 0xD0, 0x16 /* = 0x16d0 */
/* USB vendor ID for the device, low byte first. If you have registered your
 * own Vendor ID, define it here. Otherwise you may use one of obdev's free
 * shared VID/PID pairs. Be sure to read USB-IDs-for-free.txt for rules!
 */
#define  USB_CFG_DEVICE_ID 0x53, 0x07 /* = 0x0753 = Digistump */
/* This is the ID of the product, low byte first. It is interpreted in the
 * scope of the vendor ID. If you have registered your own VID with usb.org
 * or if you have licensed a PID from somebody else, define it here. Otherwise
 * you may use one of obdev's free shared VID/PID pairs. See the file
 * USB-IDs-for-free.txt for details!
 */


A Vendor ID-nál, és a Device ID-nál lévő paramétereknél neked mi van?

[000000000]

van probléma én csak avr dudet használtam ezel cseréltem boot loader!
micronucleus fingom sincs hogy kel mivel használni!



[000000000]

usbconfig.h ez a nyilt foráshoz tartozik nem mert látok valami make fájlt bootloader projkt fájl amivel tudsz egyedi bootloader forditani ujra hexbe de a make file milyen program kezelheti avr studio?
fix bootloader hexbe már nem tudom cserélni a vid/pid értékjeit mivel az forditot álomány már proci nyelvre?

[000000000]

Tudja e valaki Teensy 3.0 lehet valami olcsó klonja kinaiaknál más néven ?

[6s6356np5]

Sziasztok!
Sikeresen megépítettem 3db DVD léptetőmotorral az első min CNC gépemet.
Arduino UNO + Arduino CNC Shield V3.0 + A4988
Az Arduinoban a grbl 0.9j firmware fut.

A sikeren felbuzdulva készítettem egy nagyobb változatot egy scanner, és egy nyomtató mechanikájával. A "Z" tengely maradt DVD mechanika, mert csak egy filctollat kell emelgetni.
A DVD motor viszont az első teszt alatt leégett. A következőnél már mértem az áramokat, és azt tapasztalom, hogy a "Z" léptetéskor 100-150 mA áram folyik, és amint vége a léptetésnek nulla. Ettől még nem égne le, de kb. 0,5 A tartóáram folyik állandóan, ha az "X" vagy az "Y" motor megy. Lehet valahogy tiltani a tartóáramot?

[s7manbs8]

Nincs a motor túlhajtva, mert alapvetően ha jól van beállítva, akkor akármeddig is megy nem szabad neki leégni.

Persze ha meg túl van hajtva kisséá erősebb lehet, de ezt akkor pótlólag valahogy kapcsolhatóvá kell tenni, de az alap helyzetben ez az Arduino GRBL lehet nem biztos hogy tudja, illetve csak ki be kapcsolni az EN lábán, de akkor meg nem folyik rajta áram, egyéb megbuherálássel meg léehet oldani plusz elektronikáéval az biztos, de gondolom neked valami szoftver megoldás lenne a kellemes.

[6s6356np5]

Jó lenne szoftveresen megoldani, illetve nem tudom, hogy a "Z" tengely végállás kapcsoló bemenettel lehet-e tiltani a tartóáramot?
Azt nem nagyon értem, hogy miért ad ki 4x annyi áramot a tartáshoz, mint a léptetéshez.

[s7manbs8]

Álló helyzetben állítsd be a tartóáramot, illetve lehet nem jól méred, nem biztos hogy valós a mérésed, úgy állítsd be, álló állapotban a motort, hogy ne melegedjen csak kissé, analóg műszerrel lehet jobban mérni, meg amúgy sem tudjuk, hogyan méred mit mérsz, a bemenő táp áramát, ami a tápegység felől megy, vagy az A4988 kimenő tekercs áramát az se mindegy.

[6s6356np5]

A DVD motor egyik tekercsén mértem digitális műszerrel. A betáp 12V PC tápegység. Normál esetben nincs áram, és állandóan léptetni kellett, hogy mérni tudjak. A 100 mA a minimum, mert ez alá nem mehetek, mivel akkor nem emeli fel a tollat. Ez bírja is akármeddig. Gondolom ez PWM szabályozású. A tartóáram ettől függetlenül kb. 0,5 A.
Lehet, hogy berakok egy + arduinot, ami tiltja a "Z" kimenetet, ha az XY motor mozog.

[Révész Richárd]

Guruk!
Elkezdtem játszadozni egy UNO-val.
Egy 20x4-es kijelzőt kellene életre kelteni I2C-n.
3 órája túrom a netet de nem tudom megoldani.
Lehet a bekötés sem jó, és mintaprogi sem akar működni.
Nincs benne hiba, rá tudom tölteni az UNO-ra, csak nem jelenik meg semmi a kijelzőn.
Ha valaki tud segíteni, és akar is az ne tartsa magában.

Köszönöm.

[dezsoe]

Szia!
Szerintem először ellenőrizd, hogy látszik-e az i2c buszon és ha igen, ami a címe. Ezt ajánlom hozzá. Nekem sokat segített, mert a panelre egész más cím volt szitázva...

[juhasz]

Az A4(SDA)-A5(SCL) nincs megcserélődve?
Tölts le egy I2C scanner programot az uno-ra , lehet hogy a címe nem jól van beéllítva.
LiquidCrystal_I2C lcd(0x3F, 16, 2);
Itt a 0x3F nem biztos hogy neked is annyi. Azt kell az i2c scannerel megnézni, soros porton kiírja, és azt kell odaírni.

[Révész Richárd]

Köszi.
Valóban rossz volt a cím, de még mindig nem tudom rávenni a működésre.
Tudsz felrakni egy kódot? Mindegy mit ír ki csak lássam,hogy működik.
