Az új gépnél a beállításon és néhány próbán kívül 2 db utca-házszámot vágtam ki fotókartonból festő sablonnak. Ez vektoros volt, simán megcsinálta.

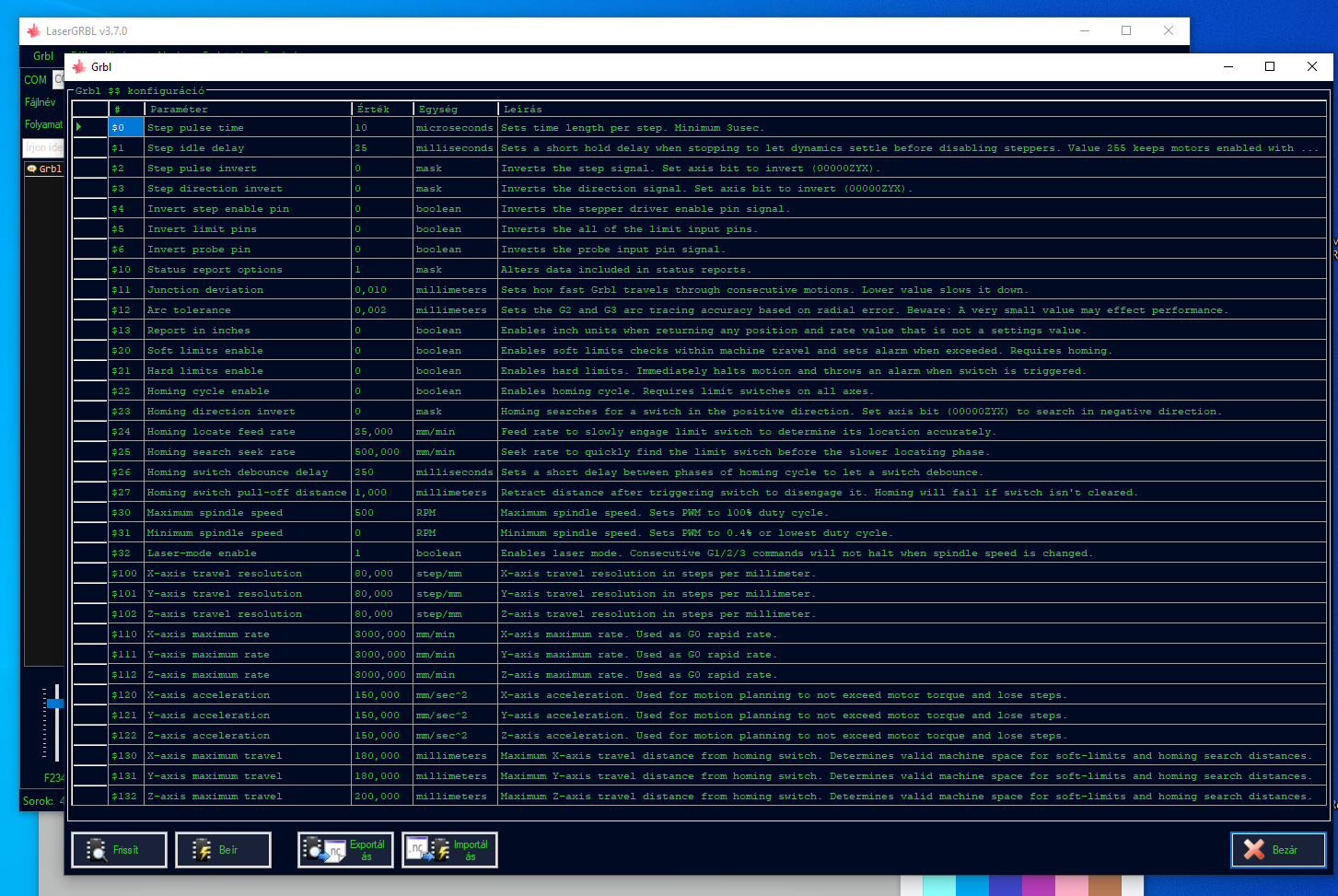

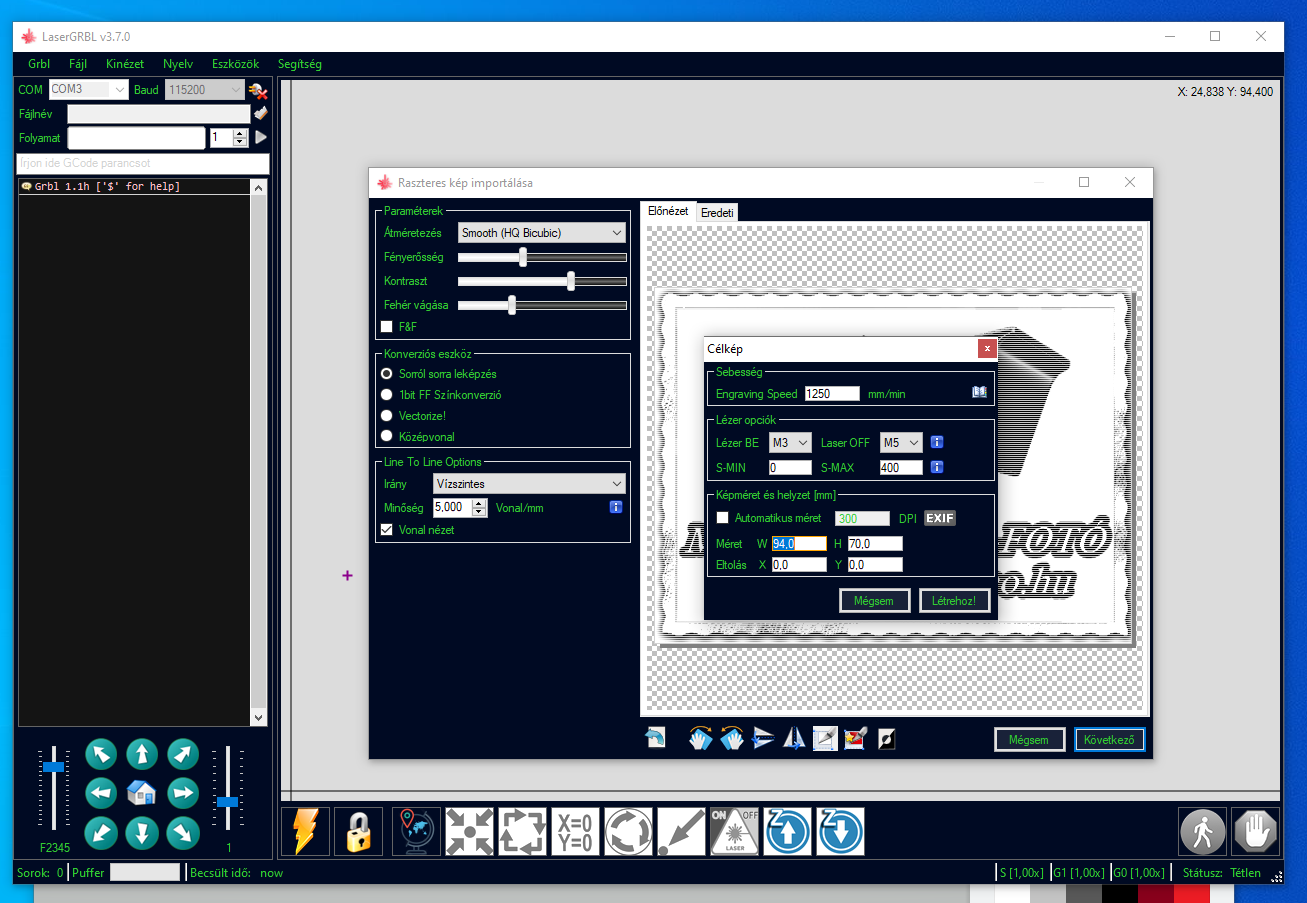

Bocs, az emlékeimben kotorászok. A megnagyobbított vázzal próbálgattam, és elkezdtem gravírozni egy raszteres (jpg) képet, aminek az első soránál csinált egy olyat, hogy az Y tengely mozgását átvette az X. Egyszerre próbálta végrehajtani az x és az y mozgását az x motor. Ezt kör mozgással kipróbáltam, és egyértelműen látszódott.

Ez után jött a potik állítgatása, tehát akkor már vérzett a torka.

[Bocs]

Most ugye az egész elektronika új, és pontosan azt csinálja, mint amikor a gép is új volt. Csak én szeretnék óvatosabb lenni.

[morvfer7]

itt van a megoldás rá:

https://www.instructables.com/How-to-Fix-Fried-Arduino-NanoUnoMega/

[frob]

az dióda

valami nagyon kacifántos abban az áramkörben, pl honnan kapja a tápot? ha nem a pc től, már mint a motormeghajtók, akkor illene leválasztani az usb-t, mert egy földhurok kb mindent tönkre tehet, a pc-t is...

https://www.aliexpress.com/item/4000203939308.html

mondjuk valami ilyet beszerezhetnél az arduino és a pc közé.. utána már tápolgathatod, a pc biztonságban lesz

[Bocs]

Ez ugye egy opto csatoló? Tetszik a gondolat.
A tápot az ilyen gépekhez adják gyárilag. Olyasmi, mint a nyomtatók tápja. 12V Dc, max 4A. Az alaplapon van hozzá egy kapcsoló. A régin és az újon is.

[Bocs]

Ez fantasztikus! Pontosan ez az eredmény, bár nem gondolom, hogy zárlatot csináltam volna. Persze nem is zárom ki.

Elolvasom, köszönöm!

Hogy lehet ilyenekre rátalálni???[#conf]

[Bocs]

A táp szabványos dugóval csatlakozik az Arduino alaplapjához. Ez 2 polusú. Így is lehet földhurok?

[B.Zoltán]

Nem, vicceltem![#wilting]
A motor áramról írtan ezt,persze írni akartam, hogy lehet fordítva bekötni stb, és akkor még lehet füst.

[B.Zoltán]

Ha egy vezérlő hajtsa meg a két motort, akkor lehet hogy növelni kell.
Bár a Z mozgás nem szokott gyors lenni, így nem biztos hogy tévesztene, hozzá teszem nem ismerem a gépedet, és vannak akik sokkal jobban ismerik a lézer dolgokat itt nálam.

Én a közép beállítást azért javasoltam, mert ott még nagy valószínűséggel nem történik nagy baj.
Utána csökkentheted növelheted a motoráramokat szükség szerint.

Viszont nem értem, hogy hűtőbordákat nem adtak a vezérlőkkel?
Már középállásban is illik rátenni azokat.
Nekem  GRBL panelen a vezérlőkön egy hosszú közös borda van, és még egy kis venti is mozgatja a levegőt.

[Bocs]

A lézert szerintem egyelőre hagyjuk figyelmen kívül A Z-t is, mert az későbbi történet lesz, egyelőre funkciótlan. Tehát csak 2 tengelyről van szó, ami döcögve, rángatózva megy. Azt lenne jó tudni, hogy a motor vezérlő okozhat-e problémát az Ardunioban.
Az újabb cucchoz vettem hűtőbordát, de a motorvezérlő leírása szerint nem kell, mert a motorok 0,5 A-esek, a vezérlő meg 2 A-es. Emellett nem is tilos feltenni, csak arra gondoltam, hogy a beállításig tapintással ellenőrizném a melegedést. Persze óvatos be/ki kapcsolásokkal.

Ha nem lesz pontos info a motor áramról vagy valami mérhető értékről, akkor marad a kísérletezés, próbálgatva hangolás. Csak vajon a határértékre állított poti mellett károsodhat-e valami?

[Devecz Miklós]

Nem egyszerűbb a motor áramot beállítani műszerrel?

Motor áram beállítás

[TBS-TEAM]

Szia.
Küldtem komplett program csomagot.
Egyéni gombokkal magyar kezelőfelület.



[Bocs]

De az, gondolom. Ezért kértem segítséget, és nagyon köszönöm! Ez is nagyon jó lesz.

[Bocs]

Neked is köszönöm az ismételt segítséget. Már elkezdtem kicsomagolni az ajándékokat.
Sajnos hátfájós munkám lesz, de utána belevetem magam.

[B.Zoltán]

Imotor = Upoti x 2.5

Ez a képlet csak abban az esetben jó, ha az S1 S2 szenzor ellenállások (ami az A4988 IC fölött van) értéke 0.05 Ohm (R050).
Amit beillesztettem képet [#t244p1677#] azon már R200 van, itthon az én vezérlőmön R100 van, tehát a fenti képlet ezekben az esetekben hibás eredményt ad!

A helyes képlet pedig ez, ami a gyári A4988 adatlapon szerepel:

Imotor = Upoti / (8*Rs)

Ha R100, akkor:
Imotor = Upoti / (8*0.1)

Ezt lehet egyszerűsíteni úgy, hogy Imotor = Upoti * 1.25
És ha változik az S1 S2 ellenállás (mert hogy a kínaiaknak éppen elfogyott, és most más érték van raktáron [#vigyor0]) akkor írhatnánk mindig egy új képletet rá. Ezért azt a képletet kell használni, ami az adatlapon van, és nem lehet mellényúlni.

Ezért gondoltam azt, hogy ha középállásba teszi valaki a potmétert, ott (a méréseim alapján) 0.7A körüli áram adódik a motornak, ehhez képest, ha szükséges, lehet rátekerni vagy levenni belőle.
Ez igaz lehet, akármilyen értékű szenzorellenállás van a panelon.

Ha valaki műszerrel be tudja állítani az áramot, nyilván az a legjobb megoldás. Ez a videó is sok segítséget nyújt benne, és a fenti képlet hibáját is értelmesen elmagyarázza, és megmutatja a helyes képletet.

A fordítást érdemes bekapcsolni, elég jól fordít.
