Én ezeket találtam csak

https://www.temu.com/goods.html?_bg_fs=1&goods_id=601099534914231&sku_id=17592294254509&_x_sessn_id=8mu8x5p71l&refer_page_name=bgt_order_detail&refer_page_id=10045_1733829291039_xehj88n3zl&refer_page_sn=10045

https://www.temu.com/goods.html?_bg_fs=1&goods_id=601099550204331&sku_id=17592358385947&_x_sessn_id=8mu8x5p71l&refer_page_name=bgt_order_detail&refer_page_id=10045_1733829347869_xp1q3vwg4c&refer_page_sn=10045

https://www.temu.com/goods.html?_bg_fs=1&goods_id=601099534914231&sku_id=17592294254508&_x_sessn_id=8mu8x5p71l&refer_page_name=bgt_order_detail&refer_page_id=10045_1733829366875_f6h982fn09&refer_page_sn=10045

https://www.temu.com/goods.html?_bg_fs=1&goods_id=601099532275406&sku_id=17592283724292&_x_sessn_id=8mu8x5p71l&refer_page_name=bgt_order_detail&refer_page_id=10045_1733829389437_r6xif64m68&refer_page_sn=10045

https://www.temu.com/hu/20-darab-t-tap-vezet%C3%A9kcsonk-22-20-awg-k%C3%A9tir%C3%A1ny%C3%BA-gyors-csatlakoz%C3%B3-elektromos-termin%C3%A1lok-cs%C3%ADkoz%C3%A1s-n%C3%A9lk%C3%BCli-er%C5%91s-kapcsolat-%C3%A1tl%C3%A1tsz%C3%B3-h%C3%A1z-kompatibilis-szil%C3%A1rd-%C3%A9s-sodrott-vezet%C3%A9kekkel-g-601099591984145.html?_oak_mp_inf=EJHInr2m1ogBGh1nb29kc18zbTB4cTlfc29sZF9vdXRfc2ltaWxhciDTyqWCuzI%3D&top_gallery_url=https%3A%2F%2Fimg.kwcdn.com%2Fproduct%2Ffancy%2F3e2c4ec7-b440-480f-8ba6-6161a8ad6014.jpg&spec_gallery_id=4194047693&refer_page_sn=10032&refer_source=10016&freesia_scene=25&_oak_freesia_scene=25&_oak_rec_ext_1=MTYzMzAw&_oak_gallery_order=161763863%2C1826068886%2C76312814%2C287092446%2C1087975426&refer_page_el_sn=200970&_x_sessn_id=8mu8x5p71l&refer_page_name=goods&refer_page_id=10032_1733829419738_oaye9lncjf


Ezek egyike sem rögzíthető kivitel.

[gsz03b27r]

Ezeket sehogy.

A Wago-nak van sinre pattinthatós.
cikkszám:
221-500
222-500



[akcut53]

Vagy ez.
LINK

[akcut53]

Ha meg később valamit sinre szeretnél tenni akkor jó szolgálatot ez : LINK

[acv99ypss]

[#eljen]

Köszi, jó ötlet

[akcut53]

Ezekből is rendeltem és jók.
Link1

Link2

[acv99ypss]

Reggel 9-17h-ig kint voltam a műhelyben,  körülbelül 5 C fokban, nagykabátban beöltözve is szétfagytam.
 A 230V-os tápegységeket leszereltem, ahogy tanácsoltátok jóval távolabb a vezérlőkártyától fogom újra felszerelni. Mellette vagy felette lesz a kisebb 24V-os tápegység.
 Az egész energialáncot kiszereltem az asztal oldaláról, végig kinyitottam, így a nagy asztalomra felfektetve végre  rendesen bele tudtam rakni marómotor árnyékolt vezetékét, a két léptetőmotor árnyékolt vezetékét, és egy 2 eres árnyékolt vezetéket az y híd láb közepéig fog ez felérni, ott egy sorkapoccsal kötve fogom sorban bekötni az Y és a Z végállás kapcsolóit. Szerencsére az Y lábak belül üregesekre csináltam, így elfér ott majd a sorkapocs is bőségesen.
Még vissza tudtam szerelni az energialáncot a helyére, de tovább már nem bírtam a hidegben lenni, teljesen elgémberedett a kezem is. Ilyen hidegben kétszer annyi ideig tart mindent megcsinálni mint nyáron. [#wilting]

Ma megérkezett pár apró alkatrész, például a 150 nF kerámia kondenzátorok, ahogy TBS-TEAM is javasolta a rajzon. Még azt nem tudom, hogy hova lenne célszerű beszerelni, közvetlenül a vezérlőkártya bemenetihez vagy inkább a kapcsolók közelében? Sejtésem szerint a vezérlőkártya bemeneteihez közel lenne célszerű?

[gsz03b27r]

A kerámia kondikat közvetlenűl a vezérlőkártya bemenetére
kell kötni.

[acv99ypss]

Ok Rendben, Köszönöm!

[acv99ypss]

Pár napja írtam, hogy már látom az alagút végén a fényt. Ja persze, csak egy vonat jött szembe [#csodalk]

A 24V-os tápegységem feladta a harcot, csak 19.1 V jön ki belőle a 24V helyett ez meg úgy néz ki kevés a vezérlőnek mert a léptetőmotorok semmit sem csinálnak, csak a tartóáram van rajtuk. A vezetékezés jó, kimértem, ellenőriztem a kapcsolási rajz szerint.
Szétszedtem a tápegységet, elsőre nem láttam semmi hibát, majd újból beépítettem a trafót, még mindig szar. Megint szétszedtem és nagyítóval látni, hogy egy kb 5*5 mm-es pótméter középső lába letört teljesen tőben. Még rá sem tudok forrasztani egy vezetéket. [#mf3]

Az érdekes az, hogy 3 darab léptetőmotort nem tudom megforgatni kézzel a tartóáram miatt, a y tengelyen lévő motort viszont meg tudom forgatni kézzel, érezhető hogy van rajta tartóáram is valamennyi mert nehezebben forog, mint amikor ki van kacsolva a gép.  [#nemtudom]

A gép hátulján kivágtam egy négyszögletes lyukat ahova a frekvenciaválltó kivehető szalagkábeles kijelzőjét tudom berakni. Remélem, hogy gyárilag fel van programozva, mert 75 oldal a doksija több tucat beállítási lehetőséggel és hibakóddal. Na majd meglátjuk mi lesz.

Próbáltam a végállás mikrókapcsolóknak rögzítési megoldást kitalálni, de sehogy sem jött össze egyik lineáris tengelynél sem. Akárhogy forgattam a mikrokapcsolót nem tudtam olyan pozíciót találni neki amikor a csapágyházat el tudja biztonságosan érni a mikrokapcsoló görgője. Bizonytalanul meg nem akartam megoldani.
Most megpróbálok felhajtani hosszított karos mikrokapcsolót elfogadható áron és akkor be tudom majd engedni a kart a csapágyház és a lineáris tengely vég ütköző közé. Egy üzletben találtam normális áron 530 Ft/db áron ilyen mikrokapcsolót, de max 5 db-ot enged az a bugyuta webshop megvenni. Nekem meg minimum 8 db kell tartalék nélkül.
Máshol ugyanez a mikrokapcsoló 1800 Ft vagy 7000 Ft darabja.

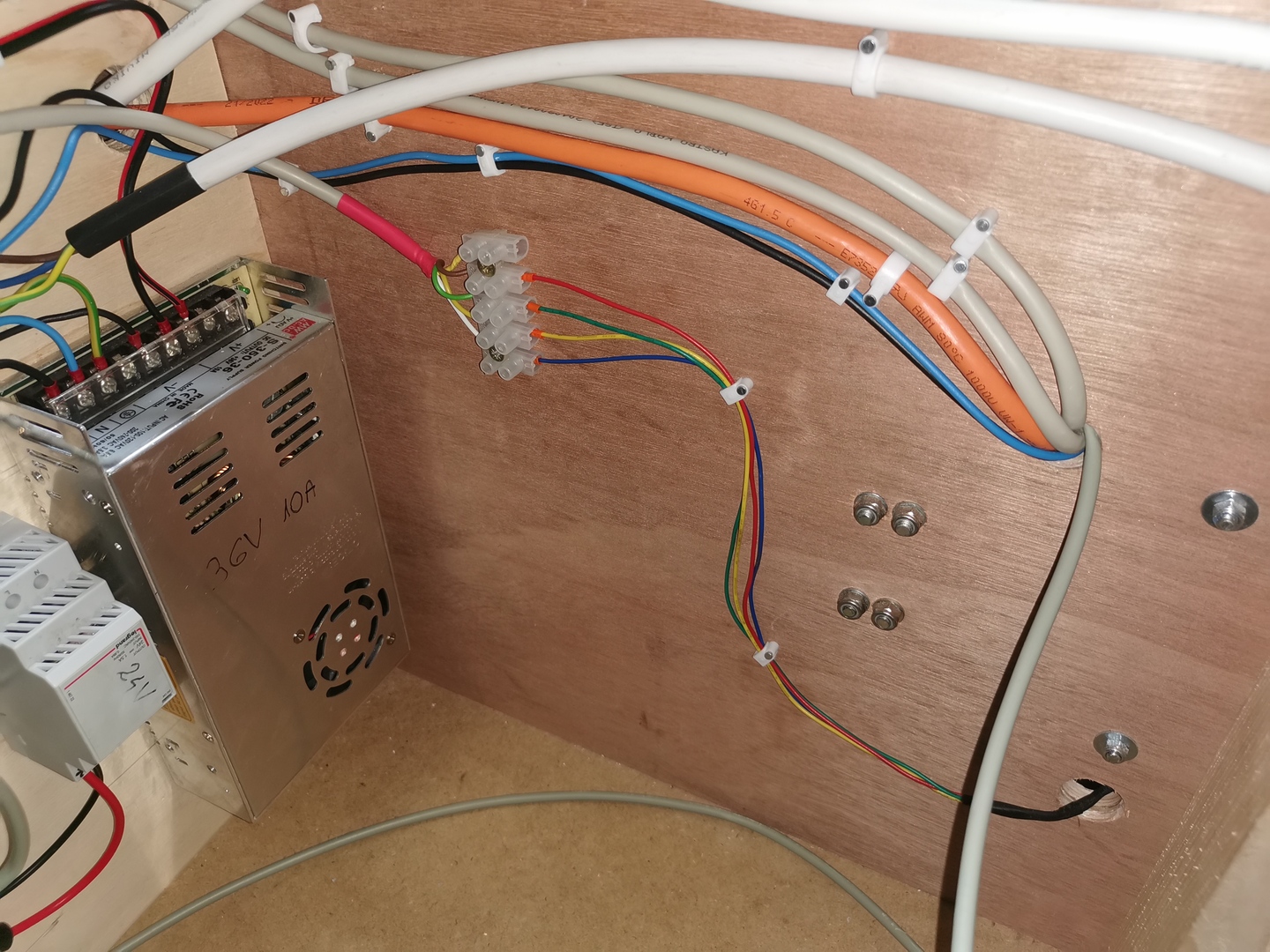

Unalmamban mert nem tudtam mással haladni, átrendeztem az elektronikát, a vezetékeket is méretre szabtam és rögzítettem.
Remélem nem jön már több vonat szembe.



[fwg7s098t]

Mindössze 1.5A a tápegységből huzamos ideig kivehető áram. Ez biztosította volna a motorok áramát is?

[xw705sph]

Aliexpressen "STDELE Microswitch" neven talalsz egesz jo minosegu kismeretu kapcsolokat 270Ft+postaert.

[acv99ypss]

Ezt nem tudom. Persze elképzelésem van. Szerintem a 36V-os tápegység adja a motorokhoz az áramot, a 24 V-os tápegység ami meg megdöglött, az meg az elektronikának. Ha az elektronika bizonytalan állapotban van a kevés tápfesz miatt, akkor bizonytalanul is fogja vezérelni a teljesítmény meghajtókat amire a léptetők vannak kötve [#nemtudom]

Sajna nem látok bele a röntgen szemeimmel ki hova adja a delejt így ez csak egy feltételezés.

[acv99ypss]

Sajnos ez minimum 1 hónapos leállást jelentene ha onnan rendelném. Ezt találtam ahol max 5 db-ot enged a kosárba rakni bármilyen tételből. : Agrotrade websop
Még ez az ár is elfogadható. Ennek a karja viszont elég hosszú, eddig 4 féle hosszúságban láttam ilyen karost.

[6x0ud2xg]

Neked ( emlékeim szerint ) NC  ( normal close ) kapcsoló kell .Az Agro... lapon valószínűleg ennek az ellentettjét hírdetik  ( on-on ) ami talán NO ( Normal open )  .  Kérdezz rá mielőtt belefutsz...
