Lézer

[NickE]

Youtube-on van több videó is, de nem mindegyikkel ilyen szép az eredmény. Nem tudom, mi lehet az oka.

Valószínűleg maradok a dry fóliás és/vagy vasalós módszernél, ill. nagyobb sorozatokat továbbra is gyártatni fogom, de azért egy ideje figyelgetem ezeket is. Ha tudsz próbálni, érdekelnének az eredmények.

[snapscan]

Melóhelyen már próbáltam, tökéletes lett elsőre egy kezembe került 'nemtodummilyen" fekete festékkel, kb. random beállítással, alacsony, 6% körüli teljesítménnyel. Fotót most nem tudok csatolni, de ilyen finom rajzolatot nem produkál más technika, maratás után is élmény ránézni. Nem tudom hová raktam el a mintát. A forrasztásgátló maszkot is tökéletesen leszedi. Amint odaérek, hogy lesznek fotók, teszek fel.
Direkt rézfólia leégetésre viszont nem jó, azt is próbáltam. Ahhoz 2.5d vagy 3axis (gyártófüggő az elnevezés) galvo kell, 532nm hullámhosszal, pl. a keyence hibrid lézere. Az 1064nm szimpla fiber is leégeti a rezet, de túl nagy hőt visz be, a műgyantát is leégeti a maradó sávok mellett, kifordulnak az üvegszál darabok, leesik a rézsáv... amíg a szélén még mindig van réz. Hiába a theta lencse, középen mindig jóval erősebb lesz a sugár, kifelé pedig egyértelműen gyengül. Ez nem tesz jót a direkt réz leégetésnek, de festékkel használva hihetetlen szép az eredmény.

[NickE]

Köszönöm a részletes választ! Igen, többen, direktben a rezet maratták. Milyen forrasztásgátló maszkot használtál?

[snapscan]

Egyelőre csak gyári paneleket volt alkalmam alátenni, kínai forr.gátló lakkal még nem próbáltam. Gyanítom, hogy hellyel-közzel azért azonos alapanyagból készülnek ezek, tehát nem lehet nagy meglepi ott sem.
A festékek-lakkok fényelnyelő képessége elég széles spektrumban mozoghat (csak tipp) talán a bennük alkalmazott hasonló színezőanyagok miatt, mert ugyanazt a festéket lazán le lehet égetni 10600nm-el és 1064nm-el is, 1-2W körüli teljesítménnyel (a youtube-on van számos videó, amelyen LED lézerrel teszik ugyanezt négyszázegynéhány nanométeren). Egy biztos: speciális festék/maszk nem fog kelleni, a direkt réz marásra meg nem jó ez a technika sem.

[robokacsa]

Nekem van egy ilyen készülékem, 30 W os, csak ötletem nincs mit lehetne vele érdekességet csinálni. Ha valakinek van ötlete megpróbálom megvalósítani.

[NickE]

Add nekem

[NickE]

Stencil marás/vágás lehet még érdekes. Ha az megy, az nagy lökést adna, hogy mélyen zsebbe nyúljak

CO2 lézergépem van, meg diódalézerekkel is szórakoztam. Lehet ezekkel is viszonylag jó eredményt elérni, de azért amit alább linkeltem, azt meg sem közelíti. CO2 lézernél eleve 0,2-0,3mm körül van a fókuszpont átmérője. Dióda lézerrel meg egy örökkévalóság egy rendes méretű nyákról a festéket leégetni. Mylar fólia stencileket is csináltam, de pl. egy TQFP tok padjeit igazán jó minőségben nem tudom kiégetni. Szóval kínlódás. Plexit vágni jó.

0,15mm-es acél stencilt kivágná egy ilyen lézer? Esetleg mylar fóliát?

[robokacsa]

Küldjél dxf be rajzot, megmutatom mit lehet kihozni belőle, és miből kellene azt kivágni, csak alufóliám van csomagolni. Keress privátba üdv Imi

[7dabp4bai]

Sziasztok!!
Egy kis segítséget szeretnék tőletek kérni, Fiber 20w kis asztali lézergravírozót szeretnék venni. Honnan érdemes, Kína, Magyarország? Ha kinntről akkor megbízható forrást tudnátok mondani.
Köszönöm.

[morvfer7]

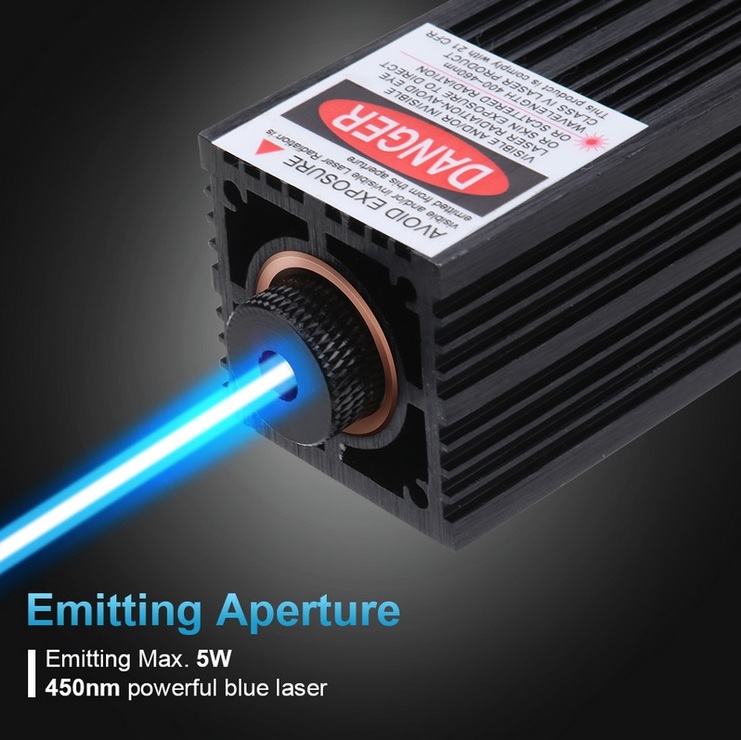

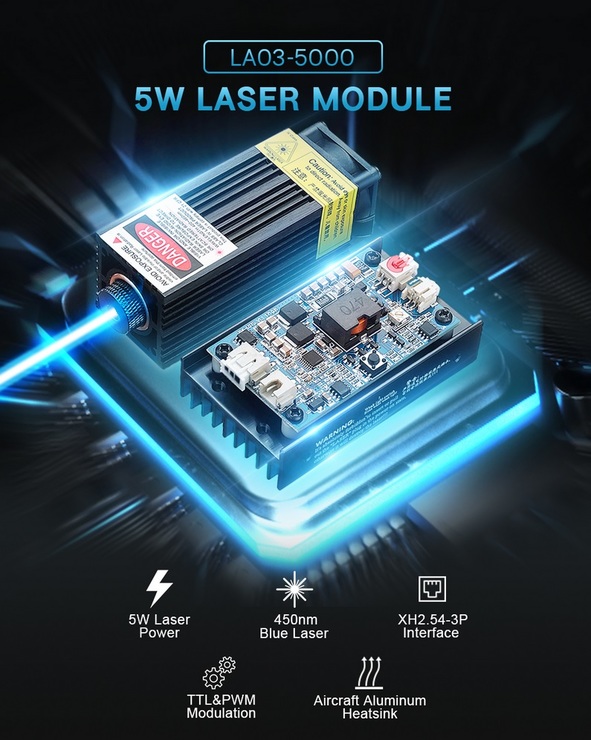

Érdekel valakit esetleg új 5W lézer modul, táppal együtt?

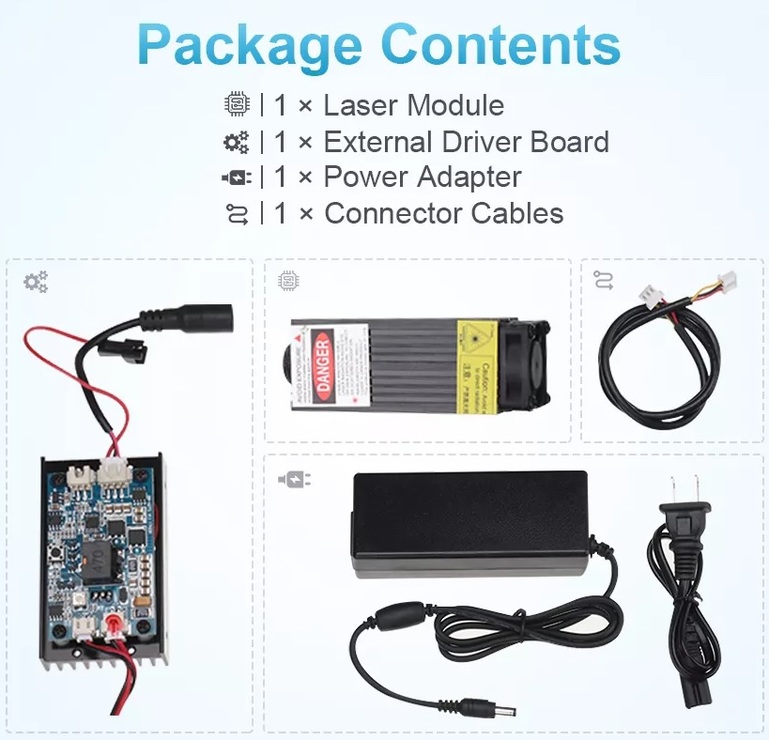

Képeken látható.
Szerintem most nagyon jó áron van és most fogok rendelni, csak egyben többet olcsóbb lenne.

Ára: kb 25000 Ft kompletten

kb 3 hét alatt itt van.



[RJancsi]

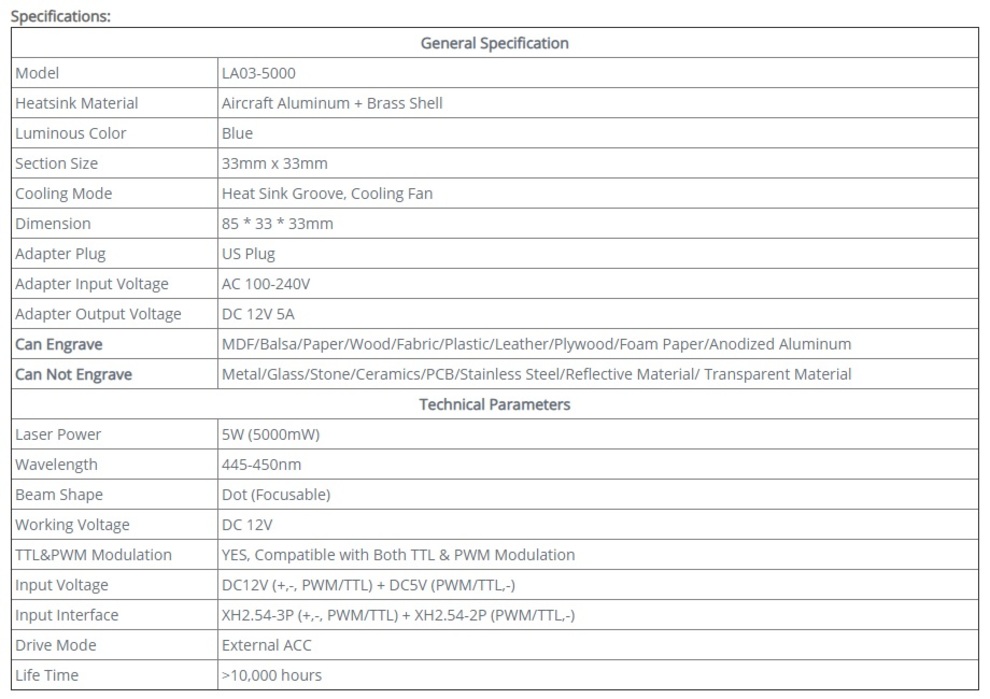

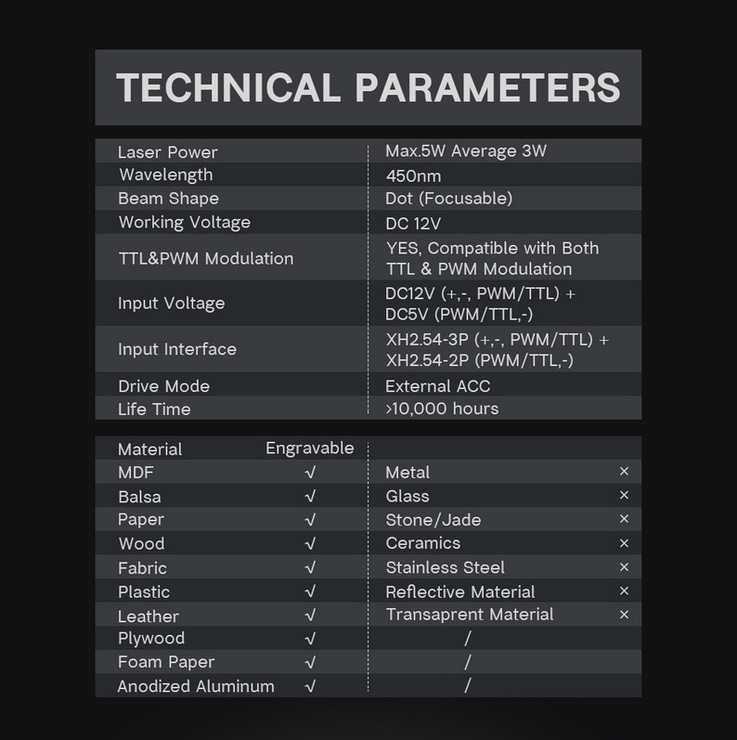

Csatoltad az adatlapját de felhívom a figyelmet, hogy ez igazából 3W-os. Az 5 W a csúcsteljesítménye amit tartósan nem sokáig bír.

[svejk]

Már délelőtt be akartam ide írni az alábbit, de aztán mégsem tettem.
De most hogy megint látok egy ígéretest csak beírom, tehát:

Ha esetleg valaki ilyen [#t175p17566#] kis kék lézert nézett ki magának az aukciós oldalakon nem ajánlom a vásárlást!
A fenti linken már írtam róla pár szót.

A lencsetartó menete billeg, lötyög, ha kiveszed akkor közvetlen hozzáférhetővé válik a félvezető csip. [#csodalk]
A kivetített kép erősen téglalap alakú, kb 1:3-4 az arány
Alap áramot nem lehet állítani a vezérlőjén.

Úgy kb. majd minden passzol rá mint amit itt ír Csaba az oldal kétharmadánál az ebay-es lézerekről.

Az a legbosszantóbb ezekkel a kínai vackokkal, hogy kb. pont ennyi munkával jót is lehetne csinálni.
Tisztára mint az 60-as éves Kelet-Európai "lesz@rom" ipara.

No majd ha beüzemeljük, még írok róla...


Tudom a Te linked teljesen más, de talán érdemes először egy próbavásárlást csinálni.

[zozo]

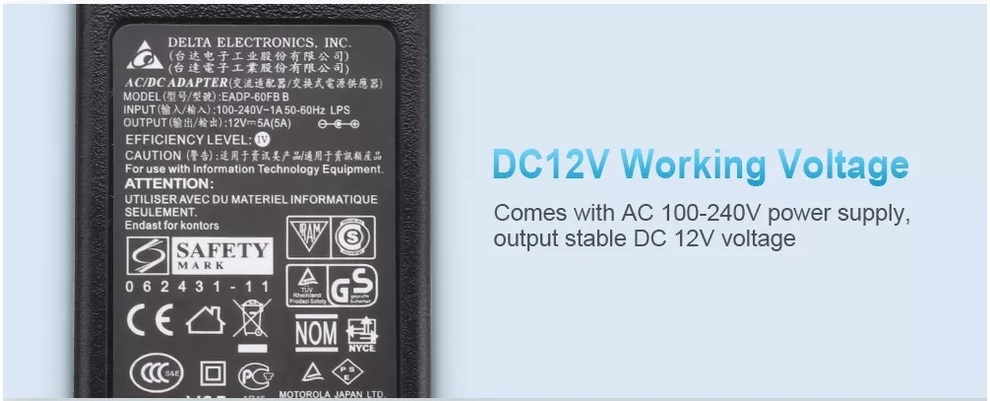

Ha jól emlékszem, az 5W-os lézerem 3,8 A-t zabál 12V DC-ből . A linkelt táp 2,5 A-es....  Hmmm....

[morvfer7]

Konkrétabban milyen 5W lézered van és honnan vetted?

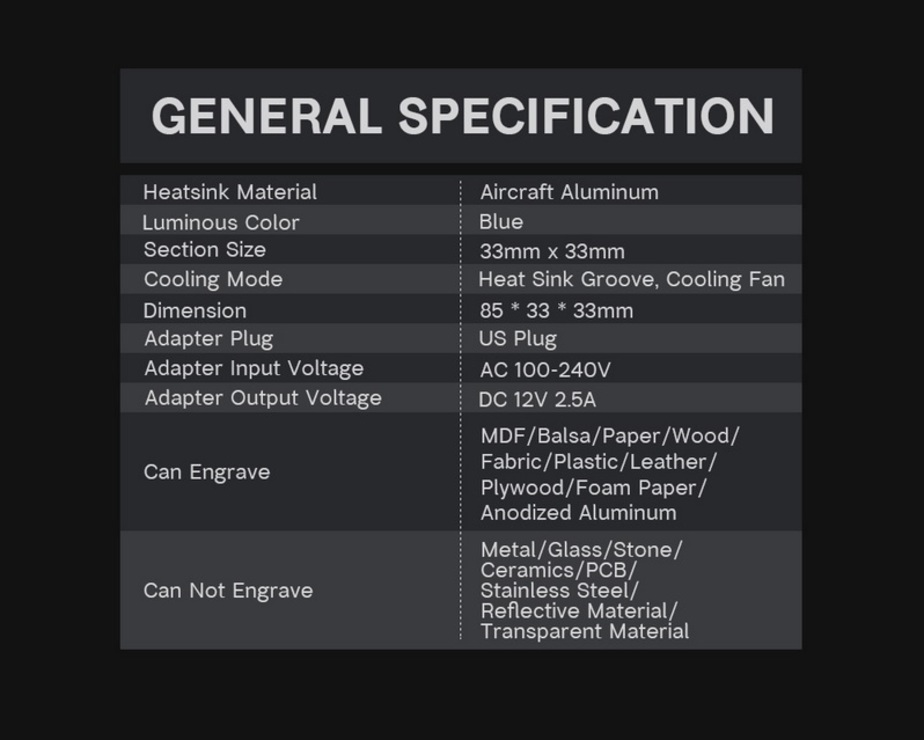

Az a 2,5A szerintem elírás, mert a leírásában 5A van.



[morvfer7]

A variometrum oldalán a 10-15W lézerekről ír, teljesen jogosan, itt is téma volt már többször, hogy nincs olyan lézer. Kínának jó piac ez, lehúzzák a lóbőrt azokról, akik szeretnek villogni az új szerzeményükkel.

Az összes kék lézernél téglalap a kivetített kép.

Most akarok próbavásárlást csinálni, épp ezért írtam ide, ha valaki szeretne, akkor ez jó ár érte, még akkor is, ha tartósan csak 3W.
