"Relének lassú a kapcsolási ideje lézerhez"

Na de itt nincs is lézer, írta, hogy a kopogtatófejet működteti relével.

[pv6cdvuc7]

Igen.  (illetve van lézerem is, az jól működik az az 1-es lábon van kivezetve az illesztő kártyán ott van a PWM, és ez az UCCNC100 maga készíti a G-kód mentes kódot az égetéshez pl. fára)Gránitra ez így nem jó . AZ egyik tengely dir jelére vezettem ki az M3 as jelet. De ezek szerint inkább az M10-es jelét kell.Azt keresgéltem, hogy hova lehet az UCNC proginak beadni ezt az M10-es funkciót.A "kopogtatórelém" egyébként olyan mint a dugattyú (solenoid)-(nem tom mér menne ez tönkre)
Köszönöm, hogy próbáltok segíteni!

[pv6cdvuc7]

A lézernek van külön pinje. Úgy próbáltam megoldani kopogtatórelével ahogy másoka lézernél, hogy 1 tengelyre vezetem  ki a jelet



[pv6cdvuc7]

Nézegettem az UCCNC progit. Ha minden igaz akkor Az M10 az amúgy a lézert szinkronban vezérli natúrban is PWM-el.-és gyárilag ez van hozzárendelve .De hát M10 beírás/kapcsolgatás a kopogtató relének túl gyors.Egyenlőre tehát ez a lényeg, magamnak mint hülyének összefoglalva. Ha viszont egy  1 bites raszterképet szeretnék kőre gravírozni ahol nem kell PWM, csak be és kikapcsolás. -Akkor még is csak az M3/M5 lenne jó? Vagy az M=/M9 ami gyorsabb reagálású?
A relé sebesség kapcsolgatását meg talán 1 pár kisérlettel ki lehet következtetni a sebességhez viszonyitva.

[90jv6ys7]

Szép napot!

lézert  a lézert és ezt a boardot  hogy kell összeépíteni?

[zt2c4wh9]

Miért lenne az M10/11 túl gyors?
Persze lehet túl gyors, ha mondjuk úgy van kiadva, hogy
M10
M11
vagyis egymás után közvetlenül, de mivel az M10/11 szinkronban van a mozgással ezért az éppen olyan gyors lesz mint amilyen hosszúak és amilyen sebességűek az M10/M11 kódok közt a mozgások.
Ha az M10 és M11-et egymás után kell egy pontban végrehajtani, akkor lehet közéjük tenni akár G4 Px-et, vagyis várakozást. Vagy lehet egy kamu Z mozgást tenni közéjük, mivel gondolom nincs Z tengely a kopogtató gépen. Vagy akár lehet konfigurálni egy másik még nem használt tengelyt. ABC.

Persze lehet M3/M5-öt is használni, de ahogy már írtam az nem mozgás-szinkron kimenet. Az M3/M5 főorsó ki/be kapcsolásra lett kitalálva, ezért ezeknek nem is kell gyorsnak lennie.
Bár szerintem egy kopogtatóhoz még mindig talán elég gyorsak, viszont a másik probléma ami abból adódik, hogy nem szinkron utasítások, hogy amikor kiadsz egy M3 vagy M5 utasítást, akkor a mozgásvezérlő először kiüríti a mozgáspuffert, vagyis minden mozgás végrehajtódik ami az M3/5 előtt volt és utána végrehajtja az M3/M5-öt, viszont ehhez értelemszerűen meg kell állítania a mozgást, vagyis a mozgás lelassít és megáll, utána M3/M5 végrehajtódik, majd újra felgyorsul és folytatódik a mozgás, ha a következő utasítás ismét mozgás.

Az M10/M11 szinkronban van a mozgáspufferrel, ezért nem kell megállnia sem lelassítania a mozgásnak. A mozgások közé kerülnek "befűzésre" az M10/11 kapcsolások.

[000000000]

"vagyis egymás után közvetlenül, de mivel az M10/11 szinkronban van a mozgással ezért az éppen olyan gyors lesz mint amilyen hosszúak és amilyen sebességűek az M10/M11 kódok közt a mozgások."

Kérlek erre, írj pár mondatos programrészletet, te hogyan csinálnád.

[000000000]

De még azt mindig nem válaszoltad meg, hogy az M3, M5 "delay" ablakainak mi a beállítható minimuma? Nulla is lehet?

[pv6cdvuc7]

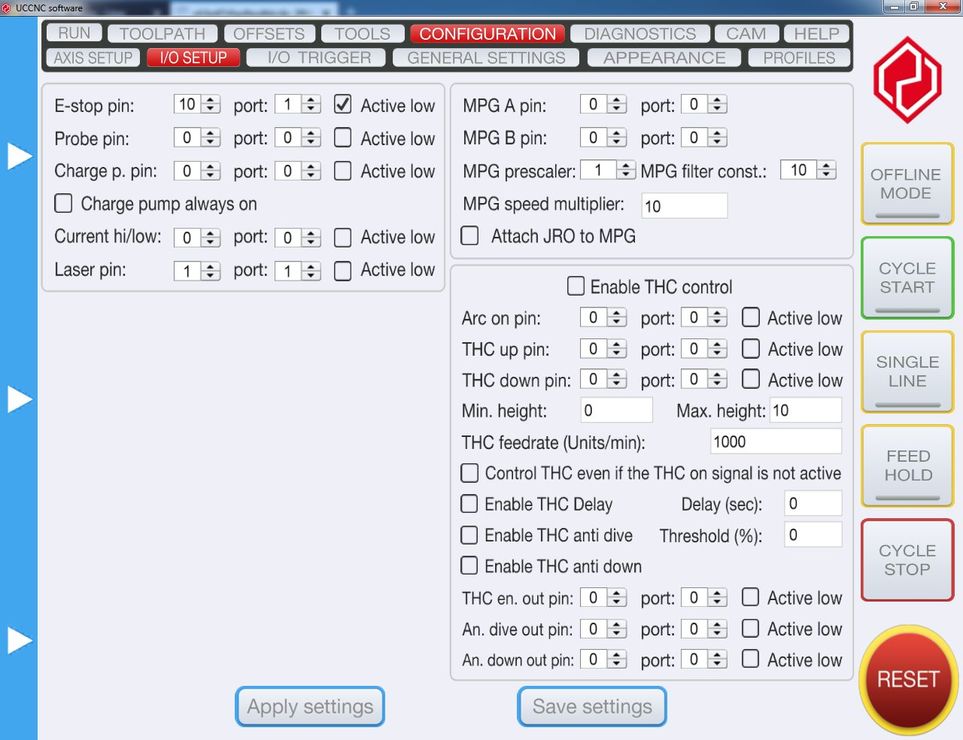

OK. Ezt úgy ahogy értem elméletben.De mondjuk ha van 1 kész programom amit egy lézeres szoftver készített pl Dotg.-és kijavítom a Z-0.3-at M10-re a Z 0-át M11-re, és ezt az UCCNC paramétereinél a Z tengely dir -nél adhatom meg gondolom.és kész!? Az I/O setup laser Pin-t meg hadjam a fenébe?
(van egy Z-0.3 ebből lesz Z M10 ?)
Bocs hogy ilyen érthetetlen vagyok.

[000000000]

.
Nálad le vagyok tiltva?[#nemtudom]
.

[zt2c4wh9]

Akár úgy is hagyhatod a kódot ahogy a lézeres CAM progid elkészítette és a Z tengely dir jelével is kapcsolgathatod a szolenoidot vagy relét.
De egyébként amit javasoltam az az, hogy a Z tengely mozgása elé M10 utána M11 és akkor leüt a Z mozgás előtt és felemel utána. A leütés és felemelés közti idő a Z mozgás ideje lesz.
Ezt azért javasoltam, mert ha az M10 és M11 egymás után van közvetlenül, nincs köztük semmi mozgás, akkor szinte null ideig fog leütni. A Z mozgás köztük fogja húzni az időt a Z tengely gyorsítás és a kódban lévő mozgáshossznak megfelelően, így annyi ideig üt le, amennyi időre beállítod indirekt módon. De ahogy fentebb írtam akár a Z tengely dir jelével is kapcsolhatod és akkor nem is kell M10/M11.

Nem Danibá, nem vagy nálam letiltva, csak nem voltam délután már gép előtt miután az utolsó üzenetemet megírtam.
Most érkeztem ismét gép elé.

[000000000]

Oké.

[pv6cdvuc7]

Köszönöm válaszod! próbálkozom

[pv6cdvuc7]

Sziasztok!
Na kb sikerült is az első megoldással>>Dotg-al szerkesztve és Z-re kivzetve.A másiknál ,hogy lehet pl egy 10ezer soros ("Stop Soros" [#vigyor4] ) G kódnál azt megoldani egyszerűen,hogy beírjam az M10-et a Z lefele elé és a végére az M11-et.Mert cserélni már tudom de itt pluszba kell ezeket beírni gondolom. Köszönöm még 1x segítségetek!

[Béni]

Próbáld ezzel a posztprocesszorral:

Kód Kijelölés Kibont


'DotG posztprocesszor (UCCNC lézer verzió)

{format
[ext]tap
[seq]|1|1|
[xy]d3|x0|
[z]d3|x0|
[f]d0|x0|
}

{header
( - DotG program - )
( - [bmpfile] -)
( Xmin:[xmin] Ymin:[ymin] Zmin:[zmin] )
( Xmax:[xmax] Ymax:[ymax] Zmax:[zmax] )
G17 G40 G80 G90
M[m34]
G0 X[xh] Y[yh] Z[zh]
}

{moving
G0 X[xa] Y[ya] Z[za]
M10
G1 Z[zd] F[fz]
ifzt
G04 P[zt]
endzt
ifsl
G1 X[sl] F[f]
endsl
M11
G0 Z[za]
}

{pgmend
M5
G0 X[xh] Y[yh] Z[zh]
M30
}
