Lézer

[Kelepeisz Lajos]

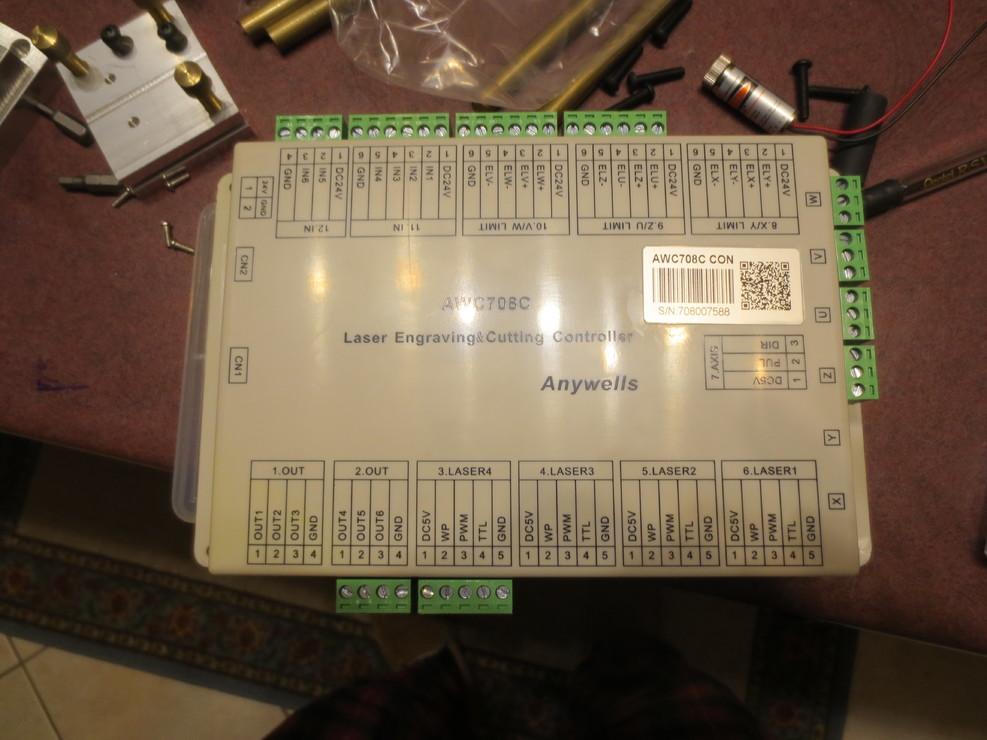

Esetleg lenne itt olyan ember aki a képen látható vezérlőhöz hasonlót használ, az lenne a kérdésem, hogy lehet ebbe bekötni szenzort ami a végállásokat figyeli, mert mindenhol csak kapcsolóra hivatkoznak, azt sem tudni hogy a kapcsoló helyén milyen polaritású és mekkora feszültségű jel van, hogy esetleg oda kötné az ember a szenzor tranzisztoros kimenetét?
Köszönöm.
Leírás



[kaqkk007]

Nézd mit találtam neked ...

[Kelepeisz Lajos]

Az a gond, hogy azt sem tudom hogy mekkora feszültség lehet ott, nem hinném hogy 5V-t, így nehéz bármit is illeszteni.

[Kelepeisz Lajos]

Jól gondoltam, +24 volt van.

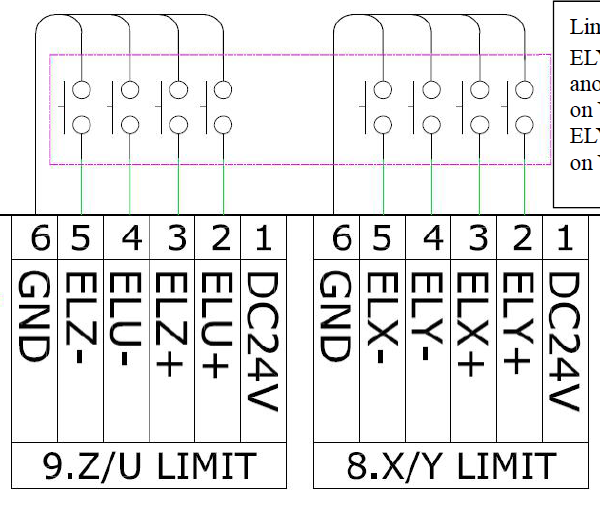

Port No. Title Explanation
8.X/Y
LIMIT
1 DC24V 24V power supply positive polarity output
2 ELY+ Y+ limit switch/input signal from sensor
3 ELX+ X+ limit switch/input signal from sensor
4 ELY- Y- limit switch/input signal from sensor
5 ELX- X- limit switch/input signal from sensor
6 GND Grounding output

[Kelepeisz Lajos]

Elméletileg ott a GND, a +24V, és a bemenetek, akkor ide egy 24V-os PNP szenzor kell és működik is, cáfoljon meg valaki ha sántít a gondolatom.[#nemtudom]



[robokacsa]

e vezérlő esetében mindegy milyen szenzort használunk.
programjában lehet figyeltetni, hogy negatívot vagy pozitívot figyeljen.

[robokacsa]

remélem nem keverem össze a step dir jelek programozhatóságával.... ha igen bocsika
[#vigyor3]

[jbbawvyw]

Szerintem ide 2*4db mezei kapcsoló kell.

[lacata]

Na szóval:
A délutánom rá ment a kísérletezésre, de...
Szét szedtem a modult.
Benne van az elektronika.
Mérgemben rá dugtam a teló töltőre és láss csodát működik rendesen.
A teló töltő 5v 1A.
Úgyhogy ez a kis kínai lézer szépet produkált.
Bár vannak kétségeim az 1,5 watt miatt, de
A fát rendesen égeti.
Majd teszek fel videót is.

[zozo]

Ezek a modulok mindegyik 5V-ra van megépítve. Mértél áramot 5V-on?
(mérjél feszültséget a tel. tápon, üzem közben, hogy megvan-e az 5V, ha igen, akkor mérjél áramot is)

[Kelepeisz Lajos]

Az több okból kifolyólag sem felel meg nekem.

[Kelepeisz Lajos]

Én úgy tudom hogy szoftveresen azt tudod beállítani hogy alapból zárt vagy alapból nyitott kapcsolód van, mer az alapból zárt ami végkitéréskor szakít sokkal biztosabb mint az hogy végkittréskor zár, ezt írja is a leírása.

[lacata]

Az ígért videó:

https://youtu.be/xWVmKaLjAAQ

[robokacsa]

de ha beállítható, hogy nyitottat, vagy zárt kapcsoló állapotváltozását figyeljük, akkor mindegy hogy pnp vagy npn szenzor van rákötve.
de a lehetőséget megadom, hogy élőben próbálgasd , én már nem fogom átvariálni, csak nyomós indokkal.
[#integet2]

[robokacsa]

ezt a bekötést nézve nem kell mind a 4 kapcsoló.
x re kell egy végállás, és y ra egy végállás, ami nem végállás, hanem alaphelyzet bocsika.
és az hogy pluszt kötsz e be vagy minuszat, azt annak megfelelő bemenetre kell kötni.
a x y végállást semmi sem figyeli, az a beállított asztalmérettől függ.
yess[#papakacsint]
