Értem. Szóval kockázatos. Akkor nem kötöm rá a vázra.

Igen, valóban a kártyáról kapja a tápfeszültséget. Nincs külön táp a diódának. A lapról bemegy 2 vezeték egy dobozba, amiben valószínű egy szabályzó lehet (nem bontottam ki), onnan pedig direkt a diódára és a ventillátorra.

Két dolog nem világos számomra. Miért kell a diódát és a ventillátort ugyan arra a körre tenni? Van valami biztonsági szerepe? Mert így a diódára küldött feszültség a ventillátorra is hatással van. Ez normális?

A másik... Arra gondoltam, hogy beraknék a léptetőmotorok elé 1-1 sima diódát, hogy az áram ne tudjon visszafolyni a lapra. Ha most megmozgatom a motorokat, egy kis led világítani kezd a lapon. Szerintetek?

Esetleg ennél elegánsabb megoldás?

[mex]

A diódákat felejtsd el! A léptetők tekercseit +/- polaritású feszültséggel táplálja a meghajtó, ezt fogja a dióda megakadályozni.
A ventilátor táplálásához nem tudok sokat hozzátenni, elvileg jó is lehet, mert kisebb kitöltésű vezérlőjel a diódát is kevésbé melegíti, és a venti alacsonyabb légszállítása is elég. Mindenesetre nem korrekt kivitel...

[ykt6caawj]

Ahogy mex kolléga írja, a FET fém háza és a drain kivezetése galvanikus kapcsolatban van. Ráadásul ez a kivezetés a vezérlőkártyának az aktív kapcsolt kimenete, nem szerencsés a gép vázára kötni.

Egyébként milyen FET-et raktál be?

Azt mondjuk nem értem, hogy az arduino-ba égetett eredeti firmware mitől "büdösödött" meg, pláne úgy, hogy ezt maga az áramkör túlélte.

[s7manbs8]

Ha a progrma valamitől meghülyül és a kimenete csak úgy lebeg, akkor félig meddig kinyithatja a FET-et, ami így szépen megsülhet, de ez is csak akkor, ha a kimenet lávba nincs megterhelve valami elelnállással pl. mert kihagyták belőle, ez az olcsó cuccokkal megeshet.

[wwdjyffm3]

Köszi az infót.

Kettő darab fetet vettem. Mind a kettővel működött, csak a rossz firmware miatt cserélgettem. (Típusok: IRLZ34NPBF, IRL540N)

Mind a kettőt itt tanácsolták a fórumtársak. (Mégegyszer köszi)

A firmware megbüdösödésére egyetlen logikus magyarázatot találtam:
Amikor az eredeti fet megdöglött, folyamtosan égett a lézer, és nem tudtam szoftveresen lelőni.
Mivel akkor még nem tudtam, hogy a fet nyúvadt ki, ezért megpróbálkoztam egy újratelepítéssel. Driver, firmware, stb. Na most több firmware is le volt töltve, és szerintem a nagy kapkodásban egy hibásat töltöttem fel, amire ma jöttem rá, mikor megpróbálkoztam egy másik firmware-el.

Mást logikus magyarázatot nem tudok.

[ykt6caawj]

Ezzel a rejtély megoldódott..

Azt azért áruld el, légy szíves, hogy pontosan milyen szerkezet ez! (Még másnak is jól jöhet az infó, ha ilyen problémával találkozik)

[wwdjyffm3]

Persze, nagyon szívesen.
Ez a szerkezet egy ilyen lézergravírozó:

Na most mint a videón is látszik, az illető paneljén sem egy olyan fet van, ami az enyémen volt, hanem lecsavarozható (gondolom jobban terhelhető is) Eredeti egy FU024N volt.

Probléma megoldva-

Oka: Mellényúlt a kis kínai a csomagoláskor, és kisebb diódához való panelt küldött. Írtam az eladónak, de ez egy másik, folyamatban lévő történet.

Amúgy nagyon tetszik a masina. Ez az első ilyen gépem.

Még egy kérdés. Itt egyik kolléga írta, hogy az arduinonak speckó fet kell. Ez mit jelent pontosan?  (HSZ 13661)

[s7manbs8]

Annyiból kell neki speckó, hogy alacsony feszültséggel is kinyisson rendesen, mert a normál FET-ek pl. modndjuk 8V felett nyitank ki, de vannak olyan típusok, aminek elég 5V is, meg hogy ne melegedjen, kicsi feszültség essen rajtuk kinyitás után is, meg goyrsak is legyenek, így nem mindegy miylen a típusa. De mivel itt  a lézernél nagy áram nincs anynira, itt csak az alacsony nyitási feszültség az, ami a legfontosabb, a többi paraméter már nem életbevágó.

[dezsoe]

Ez a ketyere tud szürkeárnyalatban gravírozni, vagy csak fekete-fehérben? Magyarul, arra vagyok kíváncsi, hogy mozgás közben tudja-e a lézer erejét kellő sebességgel változtatni ahhoz, hogy árnyalatot rajzoljon, vagy állandó erősség mellett a sebességet változtatja, vagy csak a lézer ki-/bekapcsolásával fekete-fehér képet készít.

[wwdjyffm3]

Ha minden igaz, hardveresen tudja. Ezzel a programmal elméletileg nem, csak bohóckodni lehet, hogy pontonként megy és a beégési időkkel variál, meg fel tudja pöttyözni a képet, hasonló. Mind szürkeárnyalat hatás, de szerintem egyik sem az, mire te gondolsz. De úgy olvastam, fejleszteni fogják a progit, és hátha hoz valamit a frissítés.
Készítettem már vele szürkeárnyalatos (jellegű) képet, és szép is, csak lassú. De még van pár opció, amit nem próbáltam ki.

Viszont a t2L-el elvileg tudja, de nem sikerült még kipróbálnom, mert csak egy csíkot gravírozott folyton (nem ment az y tengely).

[000000000]

Ha kompatibilis (GRLB) a firmware-el akkor próbáld ki ezt a programot a vezérlésére.

http://lasergrbl.com/en/

[vjanos]

Hanglemezt lézerrel valaki?

[dezsoe]

OK, köszi!

[93kiabn5v]

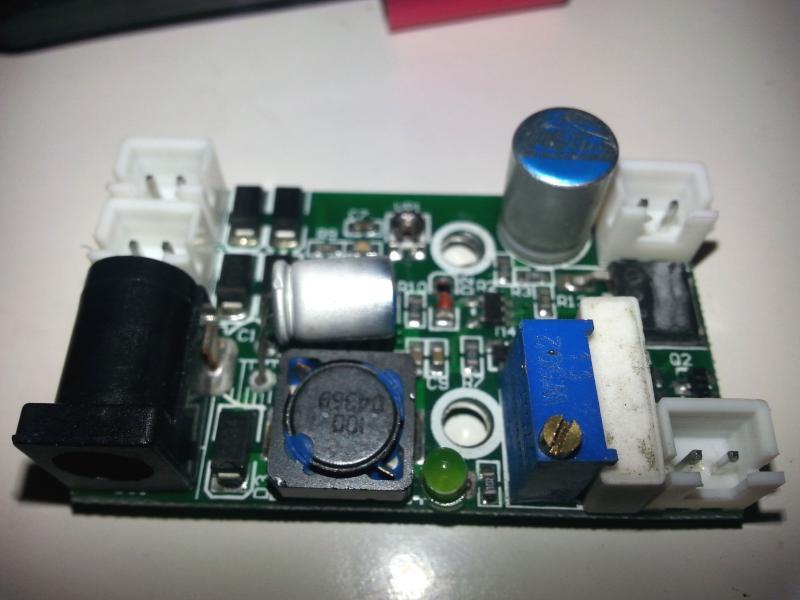

Sziasztok a Laser driver-hez hol kapcsok csatlakozókat? Sajnos rendeltem nagyobb az aljzat talán egy mérettel.
