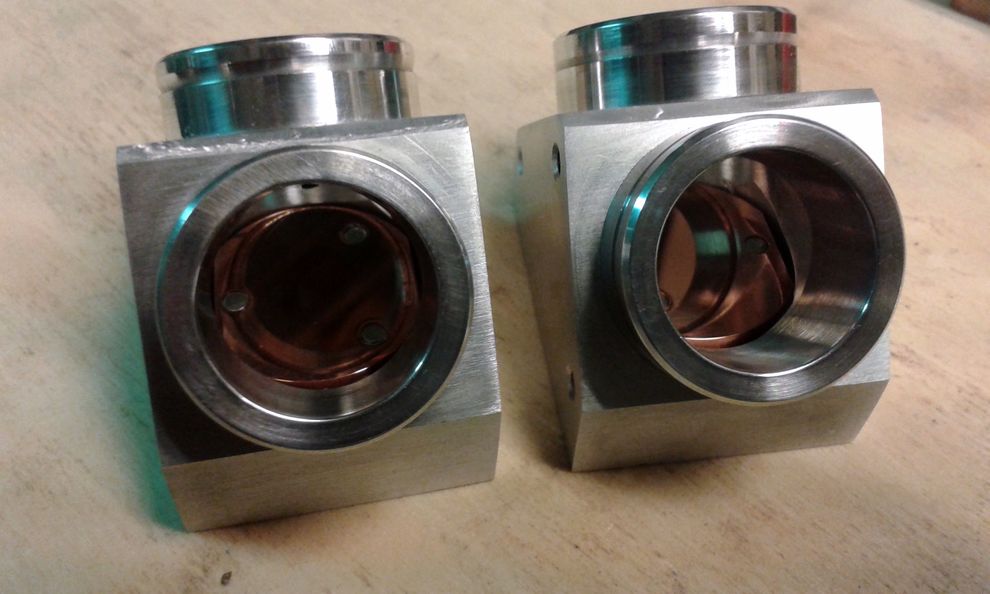

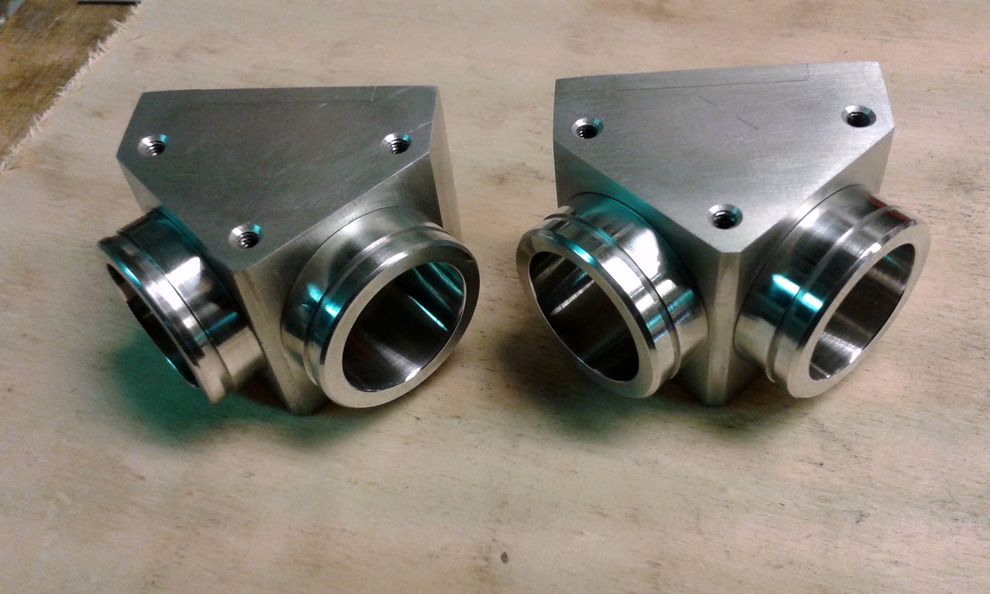

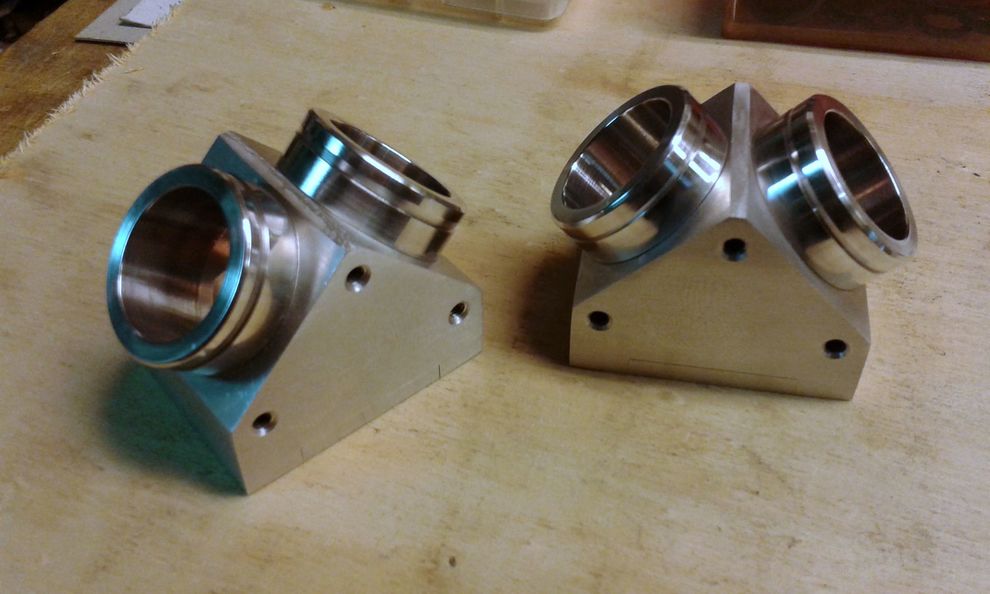

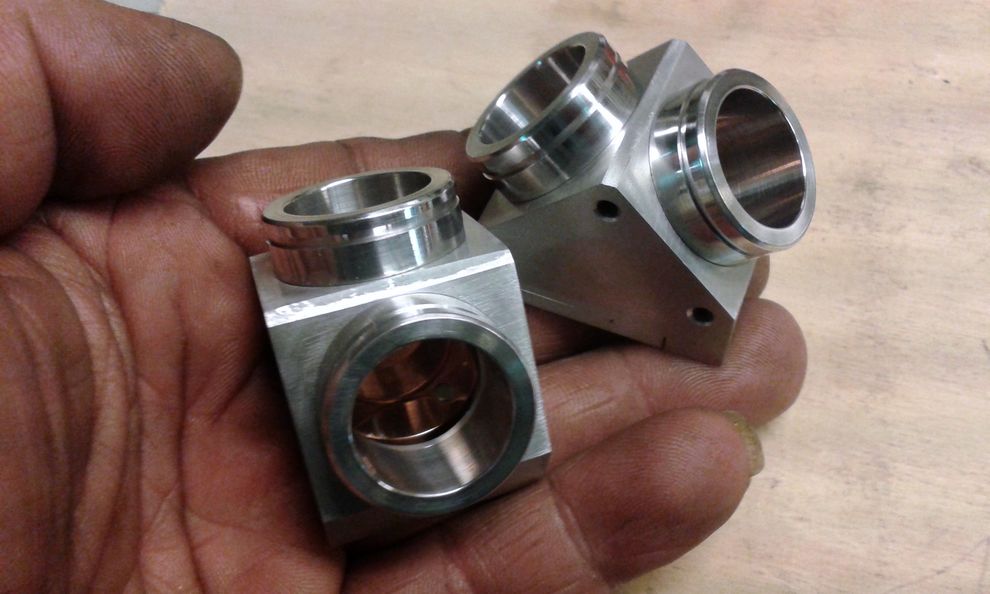

Beépítésre készek...

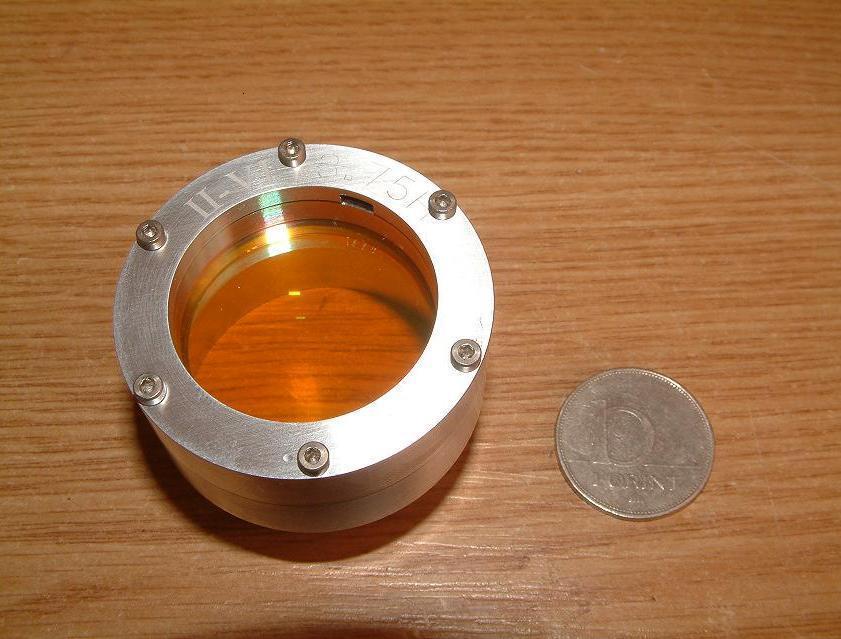

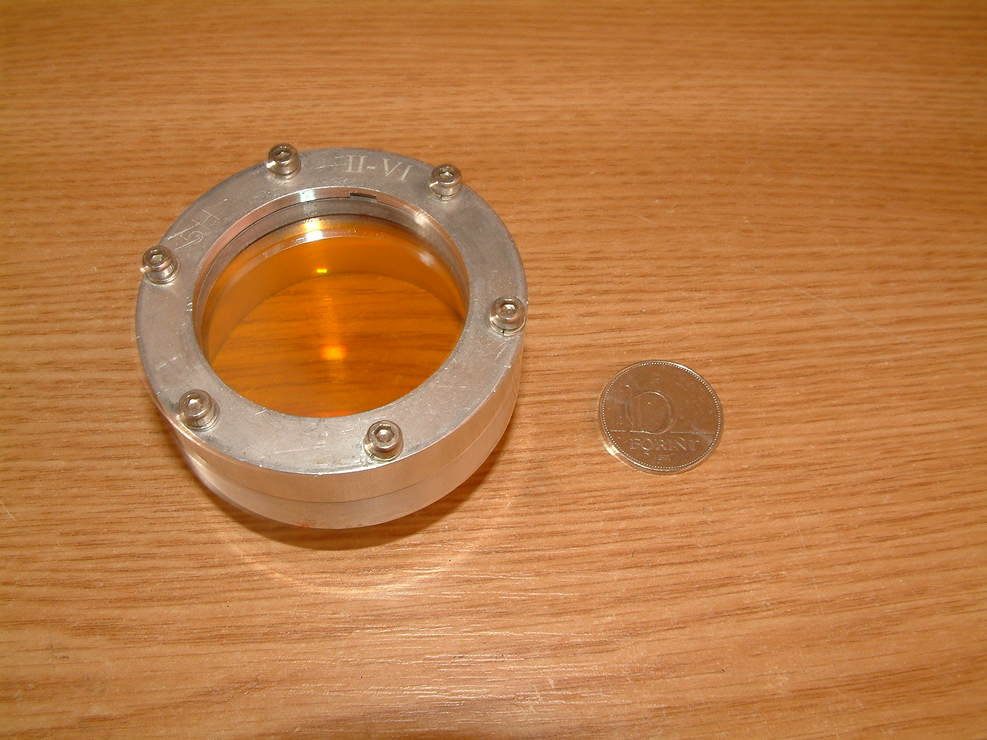

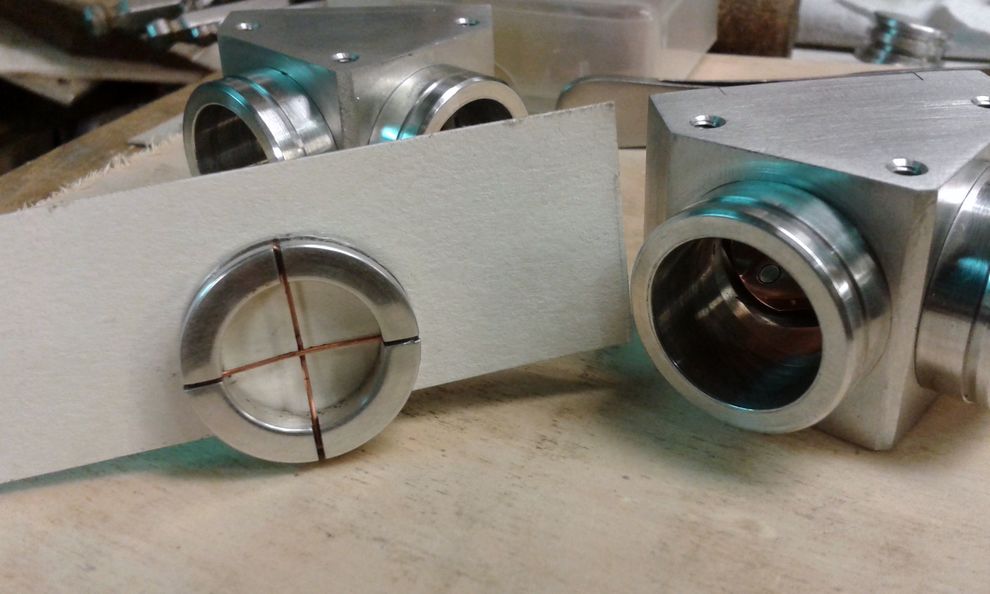

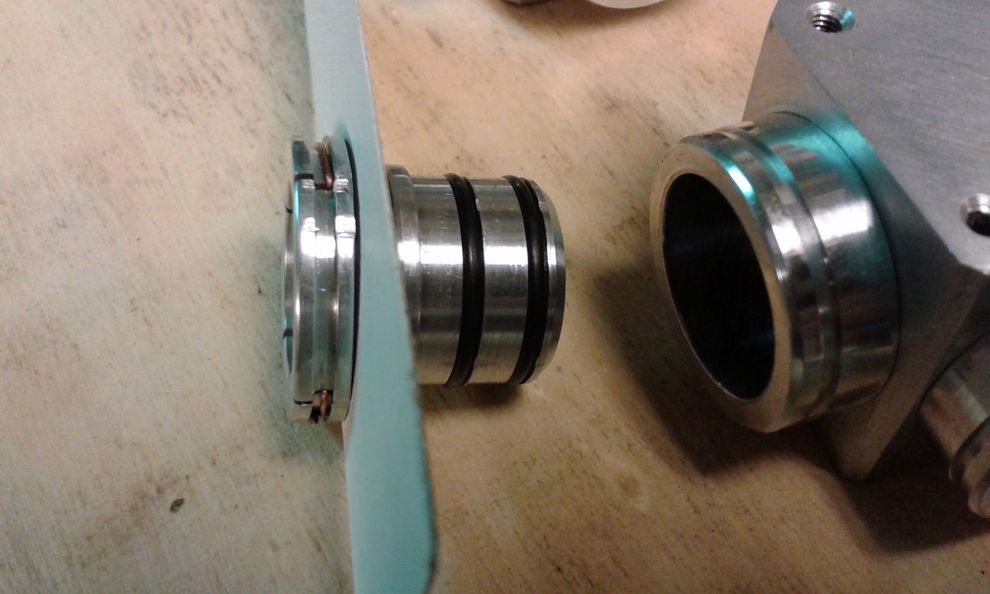

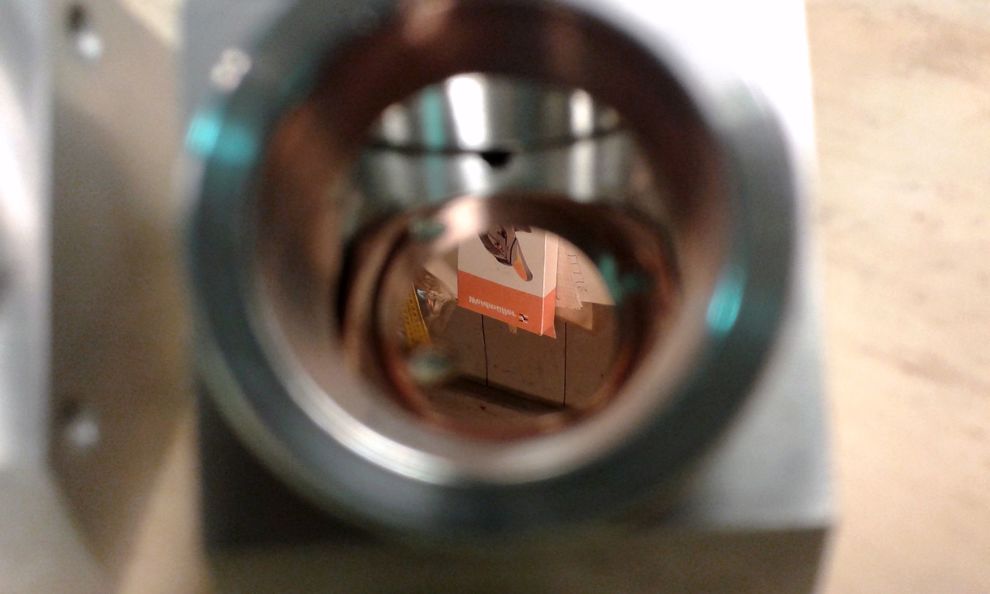

Került rájuk egy-egy "porvédő előke" is, ami egyben a beállító "célkereszt" foglalata/tartója.



[thayscj6c]

[#eljen]

[svejk]

ja... már akartam többször kérdezni miért jó az drót célkereszt?
Az árnyékát nézitek?
Vagy azt hogy felmelegszik ha betalál a közepére?

[000000000]

A célkereszt mögé tett papíron az árnyékát kell nézni.
Amada 1500 és 3000 Wattos lézeren is volt ilyen amit a fókuszlencse helyére kellet betekerni.
Aztán lőttünk vele 1-2%-on 0.5-1 sec-est kartonpapírra ami alapján a fejet úgy húztuk be a helyére.

[PSoft]

Igen, ahogy Pál is írja.

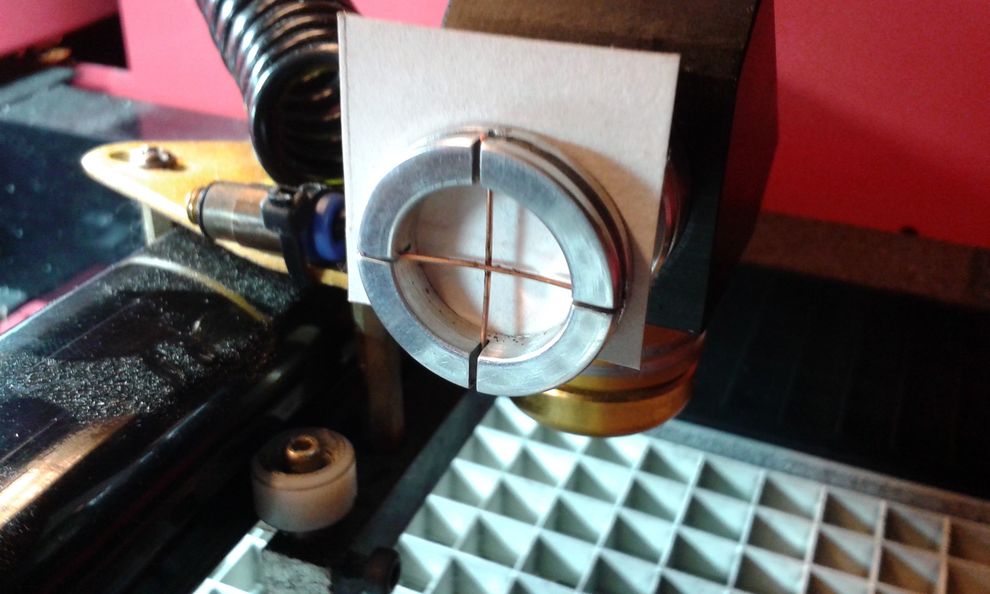

A célkereszt árnyékát/kontúrját vizsgálod a résbe mögé csúsztatott papírszeleten.
Egyszerű, de nagyszerű segédeszköz a nyaláb pontos beállításához.

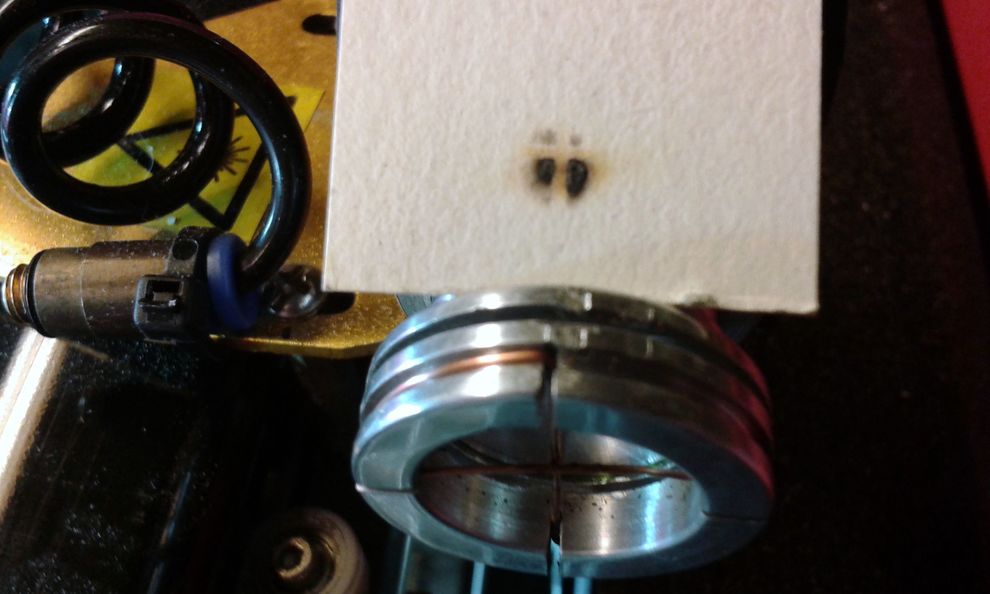

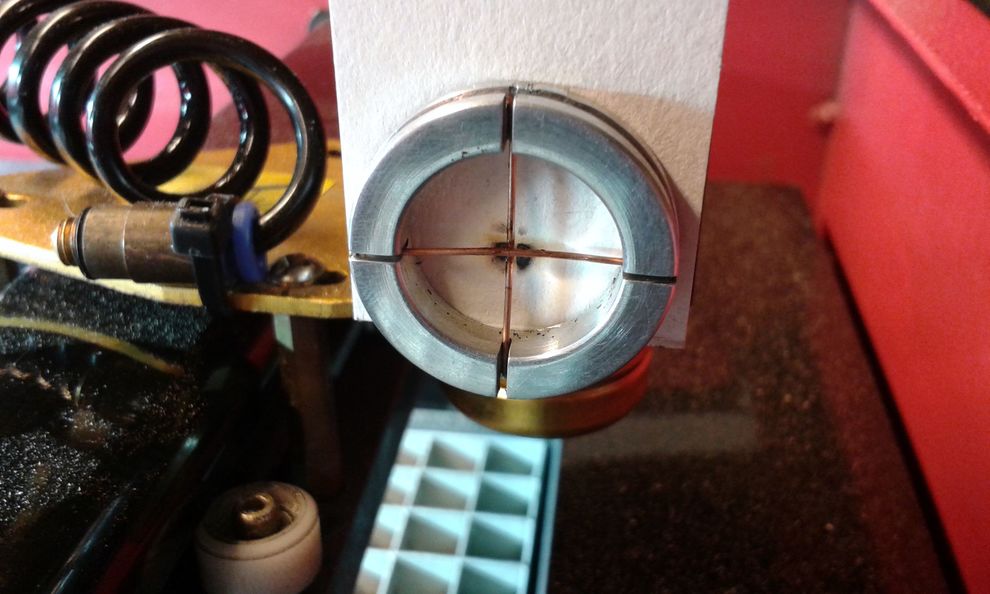

Az utolsó képen, egy...rossz/pontatlan beállítás kontúrja!:(
(most lőttem a fejtükörre)



[PSoft]

Az én K40-es gépembe, 12 mm átmérőjű, 2"-os fókuszú lencse van eredetileg.

Rendeltem bele, meg is jöttek...
Közben, úgy adódott, hogy lett 20 mm átmérőjű, 2"-os lencsém is.
Az eredeti fejet, cserélni akarom sk. kivitelre.
Ti, melyik lencsét preferálnátok az új fejben?
 -maradjon az eredeti 12 mm-es.
 -vagy inkább, a 20 mm-es átmérőjű.
 -esetleg, mindkét lencseátmérő használható legyen, pld...illesztőgyűrűvel.

[RJancsi]

Néhai optikai ismereteim szerint a legjobb lenne, ha a 20 mm-es lencsére barkácsolnál egy 12 mm nyílású "blendét", ami letakar a lencséből körben 4 mm-t. Így a szférikus aberrációnak csúfolt lencsehibát le lehet csökkenteni. Az más kérdés - nem tudom - hogy lézernél mennyire lényeges ez. Elvben a 12 mm-re "szűkített" 20 mm-es lencse jobban fókuszál, mint egy eleve 12-mm-es.

[4x9xcj5r9]

Sziasztok !

Szepen lassan haladok en is a gepunk tokeletesitesen. Egyenlore sikerult beallitani a munka asztal magassagat valamelyest meg lehet is manualissan szintezni is. En sajnos nem talaltam lampatest diszracsot, pedig van 30db 600x600-as fenycsoves armaturam de egyik se olyan. En egy regi hutogep hatoldalan talalhato rez hutobol vagtam racsot.
Most a legbefuhas kovetkezik, arra gondoltam hogy egy hutogep kompresszor szolgaltatna a levegot, mi a velemenyetek errol?
Ti mit hasznaltok erre a celra?

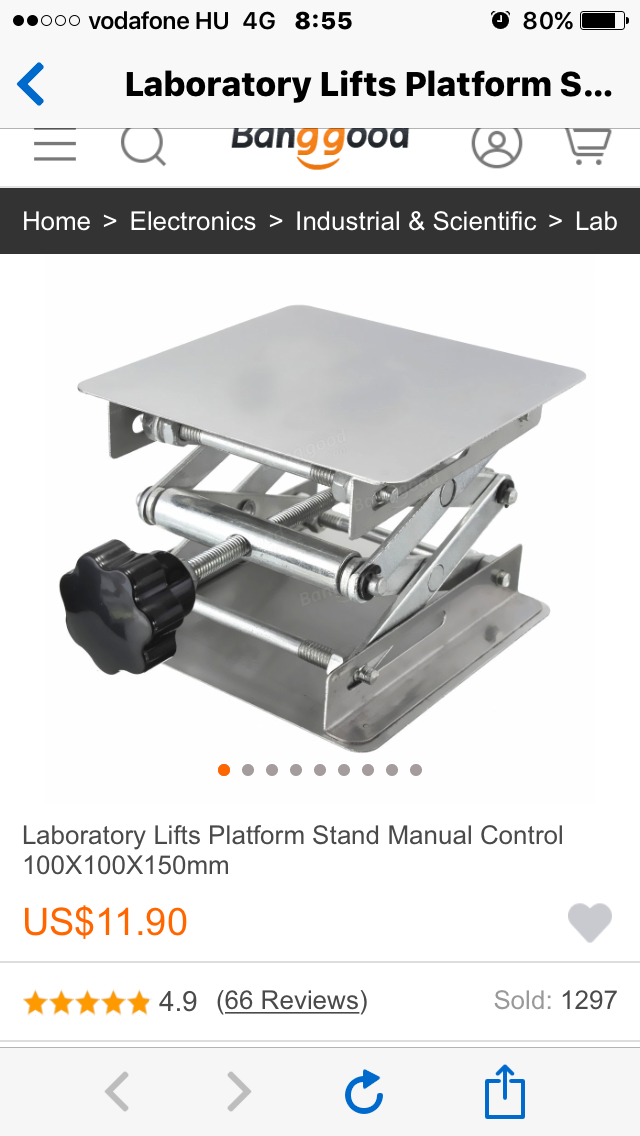

Az asztal emelesere talaltam emelot egesz olcson



[vjanos]

Még este nézegettem a képeket, aztán egy csomó kérdés fogalmazódott meg

A célkereszt drót milyen vastag? Illetve a fókuszálatlan sugár kb mekkora átmérő? Mondjuk egyszer sikerült belenyúlnom, meg kellett volna mérni a sebet

A 11172-esben jól látni a tükrök állító szerkezetét.
Ideálisan és elméletileg, ha sugár pontosan a célkereszt közepén megy be és a kimenő részen is pontosan középen jön ki, akkor a tükör számára csak egyetlen jó pozíció adódik.
Azaz ha jól gondolom, a három beállítócsavarral nem csak billented a tükröt, hanem a síkjára merőlegesen, "ki-be" is állítanod kell?

Viszont ha az a beállítási elv, hogy a célkereszt közepet találd el, akkor maguknak a tükörtartóknak is pontosan pozícióban, merőlegesen, derékszögben kell lenni a tengelyekhez képest. Itt a felfogató csavaroknál még hagysz valamennyi állítási lehetőséget?

A réz polírozásáról írnál pár sort, kb meddig tart, milyen lépésekben?
Köszi.

[000000000]

1500 Wattos Fanus TEA CO2 lézeren 1/2" volt a fókuszálatlan sugár ármérője
A 3000 Wattos gépen 1"
Mondjuk mikor a nagyobb gépen mellé lőttek a rezonátor első tükrét leszedve a a plexi kockának akkor a falról a fehér diszperzit kb 2" méretben elpárolgott. (kb 30méterre) [#nevetes1]

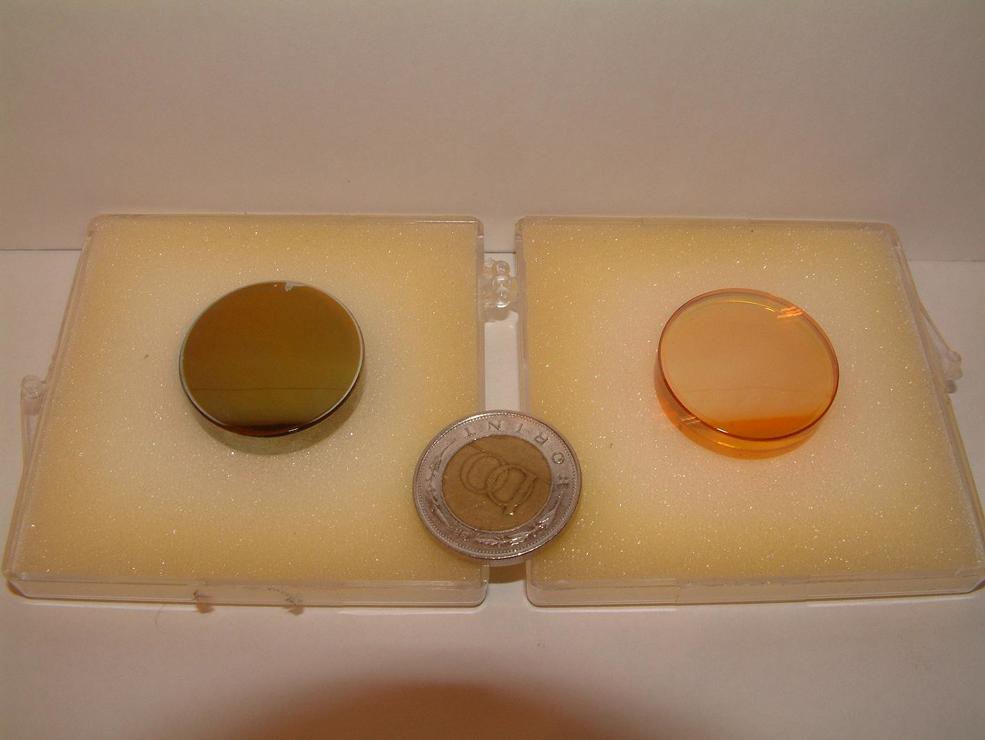

Alábbi kép a 1500-as Germánium és Cink Szelenid rezonátor tükrei láthatóak.
A 3000-es dupla ekkor volt.
Érdekességképpen a Germánium tükör visszaverőképessége 99.95% ami azt jelenti, hogy a 0.05 % átment rajta és így mérték a valós pillanatnyi teljesítményt.

2.kép 1500-as fókusz lencse 3. a 3000-es



[000000000]

Fanus = Fanuc

[4x9xcj5r9]

A tukor allitashoz csak egy szosszenet: hatalmas szist kerulhet el az ha
elosszor azt ellenorzi a gepen hogy minden vizszintben legyen es egy sikba, mert ezt mondjuk en nem lattam egyik videon sem
Miutan beallitottam, utana talaltam egy leirast egy kulfoldi forum
hogy bizony a 2-ik tukor, ami amechanikan van az nem volt
sikban az elotte levovel igy aztan sosem lott ugyan oda.
a leser, 4mm volt benne. Az 26cm tavon mar a minimum 5cm tavolsagot ad ki.

[PSoft]

Ennél, "kicsit drágábban":) volt nem is oly rég itt, az adokveszek-ben ugyanilyen emelő.

A hűtőgép kompresszorról...

Vissza-visszatérő probléma.
Legutóbb, itt volt róla szó,és kicsit lentebb.
[#t169p11108#]

[PSoft]

Délután/estefele, próbálok válaszolni a felmerült kérdéseidre.
[#wave]

[4x9xcj5r9]

Ahh, koszi a linket , vegig futom akkor.
