Léptetőmotor

[Peppe51]

Szervusz,
ide száműztek tehát. Ismétlem:
elmélet:
https://www.sciencedirect.com/topics/engineering/stator-pole



[svejk]

Valószínű a tekercsek induktivitás értékében találod meg a választ.
Ha van lehetőséged mérd meg és hasonlítsd össze egy olyan motoréval amit a vezérlődhöz ajánlanak.

Lehetne hókuszpókolni külső tekercsekkel vagy a vezérlő PWM körébe belepiszkálni, de nem olyan drága dolgok ezek, hogy ne lehessen túllépni rajtuk.

[attila820224]

Szia!

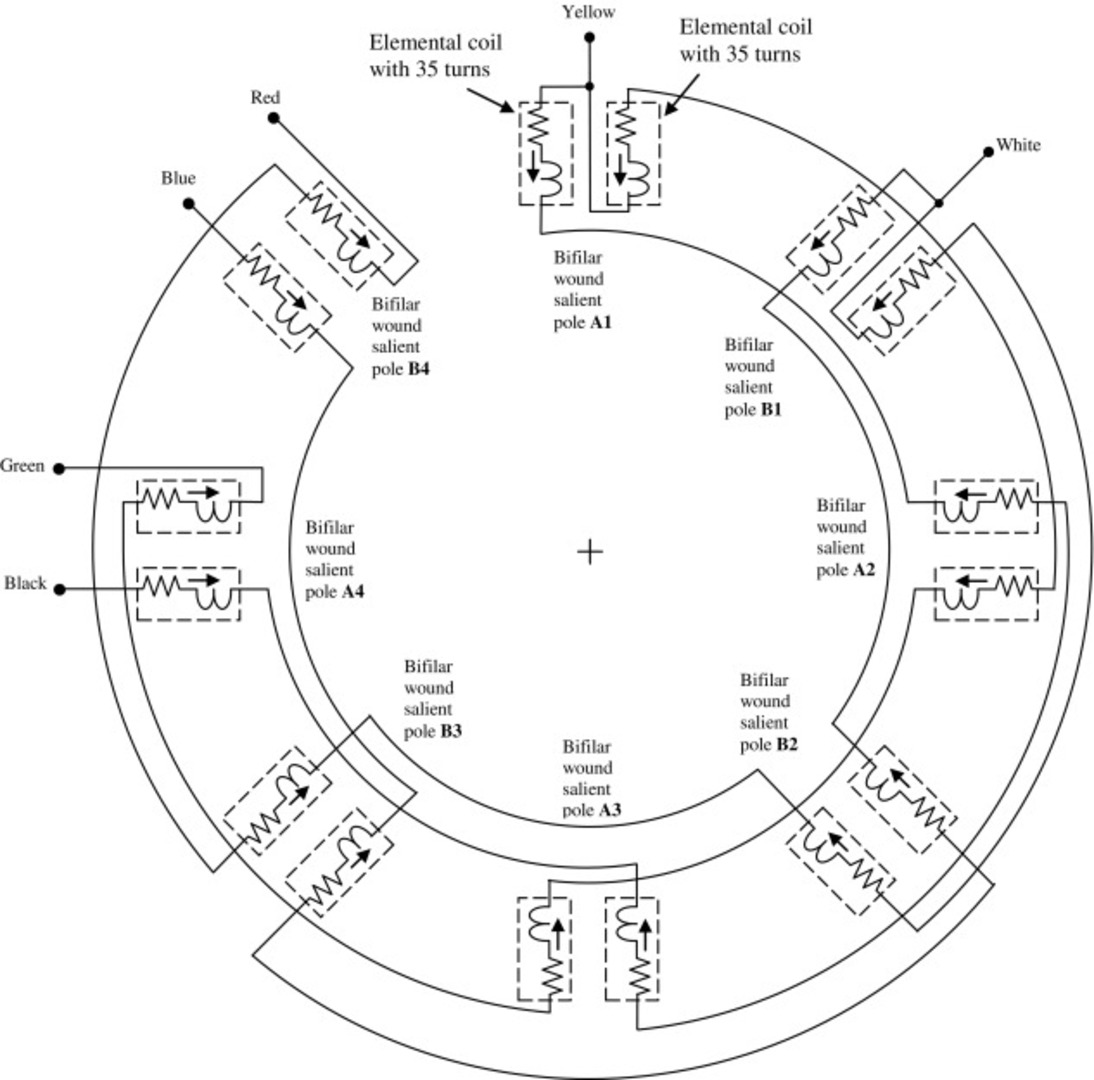

A piros színú tekercsek az az "A" fázis, a kékszínű a "B" fázis.

Idsmeretlen motornál én a vezérlő kimenetére minden vezetékkel  1db ellenállást sorba kötnék és az áramot a vezérlőn levenném minimumra, mert, ha rossz a tekercsbekötés rövidzárként viselkedik a motor.Tönkremehet a vezérlő.

[svejk]

Mondjuk ha már ennyire kivesézted a motort megpróbálhatod az azonos pólusú tekercsek sorba kötését.

[Nagy Zoli]

Ezt a motort gyárilag egy A4989 IC és 4db IRLR024N FET félhídból kialakított áramkör vitte 24V-ról. A kötése biztosan jo... Tudok adni egy darab a teljes panelről "körbevágott " meghajtó részt ha valaki hajlandó a vezető sávokra "rátákolni ". Az IC step dir -es!

[Nagy Zoli]

Ez kb ugyanaz lehet: https://www.thingiverse.com/thing:40540

[B.Zoltán]

Érdemes lenne, ahogy a Svejk is írja , a most párhuzamosan kötött 2-2 tekercset sorosan kötni.
Lehet, hogy túl kicsi az ellenállása, és az induktivitása így a vezérlő számára, és azt nem szereti.

[PSoft]

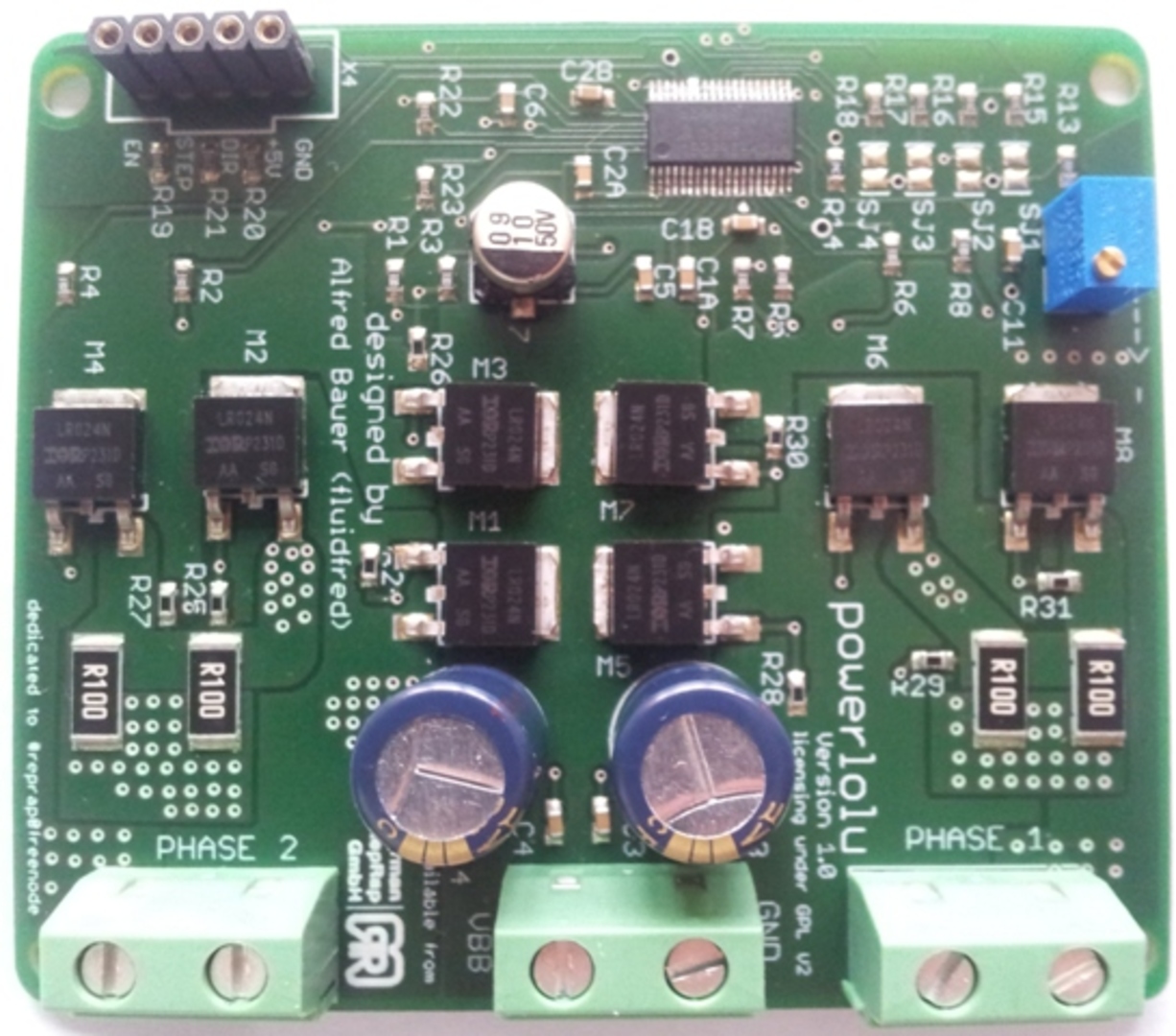

Talán, ez lehetett az a meghajtó amiről beszélsz?

Itt is azokat a motormeghajtókat használja.



[Nagy Zoli]

Igen erre gondoltam

[robokacsa]

En már tegnap este írtam neked, de törölve lett mivel rossz helyen tetted fel a kérdést. A lényeg, az első rajz szerint ha bekötöd a vezérlőbe a motort, lehet el sem indul. Altalaban ugy szoktak jelölni a tekercsvégeket, es a vezerlő bekötését, hogy első tekercs A-B, masodik C-D.
Namost a te rajzod A-C és B-D. Mondjuk ha figyelsz a bekötésre, akkor mindegy hogyan jelölöd, csak jo legyen

[000000000]

"A tünet az, hogy a vezérlőt elindítva (üresen, csak a motorral), "tartó állapotban" kb. 3-5 lépéseket folyamatosan ugrál, és persze nagyon hangos."

Vannak olyan célfeladatra (pl. banki automata) tervezett motorok, amik csak egész lépésre alkamasak a mágneses mező kontsrukciójuk miatt. Ez a Nema34-es típus, vagy pl. a Nema23 A23KMC050CN02CA is ilyen. Nem igazán alkalmasak CNC gép hajtáshoz, mert nem lehet ezeket normálisan microstep üzemben használni.

[KBalázs]

Azt mondod, hogy az adok-veszekben sokat látott
Minebea 23KM-C050CN02CA (enkóderes)
Minebea 23KM-C050CN01CA (anélküli)
motorok konstrukcióilag alkalmatlanok CNC hajtásához (microstep-gond)?

Ezzel a problémával más is találkozott már itt?

Akár igen/nem, írja már le a véleményét, komolyan érdekelne.

[000000000]

Nem mondtam, hanem azt írtam.

[Nagy Zoli]

Ezekre a motorokra még senki sem panaszkodott, biztos vagy benne amit írtál? Ha kipróbálod küldök egyet ajándékba.

[Victorious]

Szia,

Természetesen nem állt szándékomban rontani a motorjaid hírét, csak valóban a megoldás érdekelne, hiszen pont azért vettem 6db-ot, mert dolgozni szeretnék velük, és mert egyébként bennem fel sem merült, hogy gond lehet egy közönséges bipol motorral.

Ha eddig senki sem panaszkodott, akkor szerintem megoldás lehetne, ha meg tudnánk kérdezni olyas valakit aki szintén vett ilyet, és használja, hogy neki hogyan sikerült munkára fogni?

Egyébként pont azért említettem, SándorP-t mert ő is vett belőle tőled, és neki is ugyanezt csinálják a motorok DM860-as vezérlővel, és ő is tanácstalan ...
