Az nem kizárt hogy működik, de ez csak és kizárolag valami kényszer megoldás lehet. Eleve az 555-nek 1 kimenete van, tehát 4 tranzisztort nem hajthat függetlenül. A 2 es láb bemenet(trigger) a rajzon kimenetnek van használva.
Aztán meg a jelalakok milyenek lehetnek arról ne is beszéljünk.

[2am4nwzib]

Nem tudom , de egy probát megérne.



[000000000]

Az internet tele van dezinformációval, virtuális idétlenséggel, hazugsággal, mindent elfedő csicsával, amiknek a tényekhez, valósághoz semmi köze. Ennek lettél az áldozata (elhitted, amit látsz), mert a mellékelt kapcsolás működésképtelen számos ok miatt.
Elvi hibáktól hemzsegő dolgokat nem kell kipróbálni, elég ha tudjuk, mi lenne a jó megoldás, mi a működési alapja egy 555-ös IC-nek, mi a helyes lábkiosztása. Hiszen ezen a kapcsolási rajzon már az IC tápfeszültség bekötése se stimmel, így step jelek helyett inkább füst jeleket fog ez küldeni.

[GG]

"This is a bogus circuit. The TE555-1 is not a 555 timer chip, It is a MCU prototype bipolar stepper motor controller with totally different pin assignments, and is also unavailable. This circuit does not belong on a 555 circuits book or page, or anything else for that matter, because it cannot be found."

Udv, G

[2am4nwzib]

Nem lep meg .......szomorú hogy igy van ez.
Köszi

[kaqkk007]

A TL 555 nem az lm 555 időzitő hanem egy léptető meghajtó  (de szinte beszerezhetetlen nálunk)

[simarex]

Azért ha kiadnak egy könyvet annak azért szokott lenni valóságalapja főleg ha az műszaki könyv.

[Rabb Ferenc]

Adatlapot tudnál linkelni róla?

[Rabb Ferenc]

Ennyire azért ne legyél optimista! A műszaki könyvek íróit is oldalra fizetik...

Ma már szinte sehol nem találsz olyat, hogy - Lektorálta: XY

[simarex]

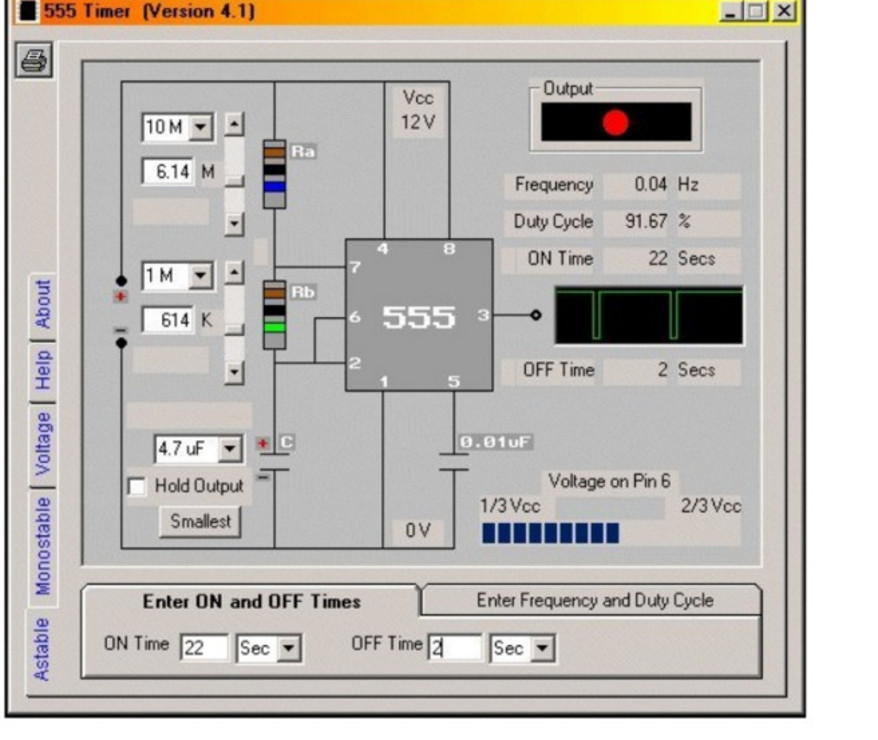

555

[Rabb Ferenc]

Köszi, de ez a mezei 555 egyik változata és még véletlenül sem a @kaqukk007 által említett léptető vezérlő

[kaqkk007]

Sajnos az is megtalálhatatlan ...Szerintem kár is foglalkozni vele

[Dakota25]

...ez egy 12F629-es PIC, amit ez a cég (vagy személy) felkonfigurál különböző funkciókra és elnevez -ki tudja miért- 555-1, 555-2, 555-3, stb. névre.
Erről az oldalról ki lehet silabizálni. Az 555-5-nél elfeledték lekaparni a rajzról a PIC számát.
Szerintem...
oldal

[kaqkk007]

Így már teljesen érthető miért nem lehet találni róla semmit ....

[kaqkk007]

Ha gondolod és ki akarod próbálni megírom a programját (és beégetem a picbe) beszéljük meg privátban ...
