Sziasztok!

Szeretnék egy KisRákosi marógépet elektromos szempontból teljesen újrarendezni.

Az alábbi funkciókat szeretném megoldani:

- 380V motor (főorsó hajtás) kapcsolása háromállású kapcsolóval (forgásirányváltással)
- 24V motor (előtolás) kapcsolása  háromállású kapcsolóval (forgásirányváltással)
- Vészleállítás 1 vagy 2 vészkapcsolóval

A falon kapcsolódoboz, benne mágneskapcsoló a vészleállítás miatt, 220V/24V transzformátor az előtoló motorhoz.

Lát valaki egy kis erőt magában hogy tud segíteni megtervezni az áramkört?
Akár itt, akár privát üzenetben folytathanánk.



[7ng7ui4ik]

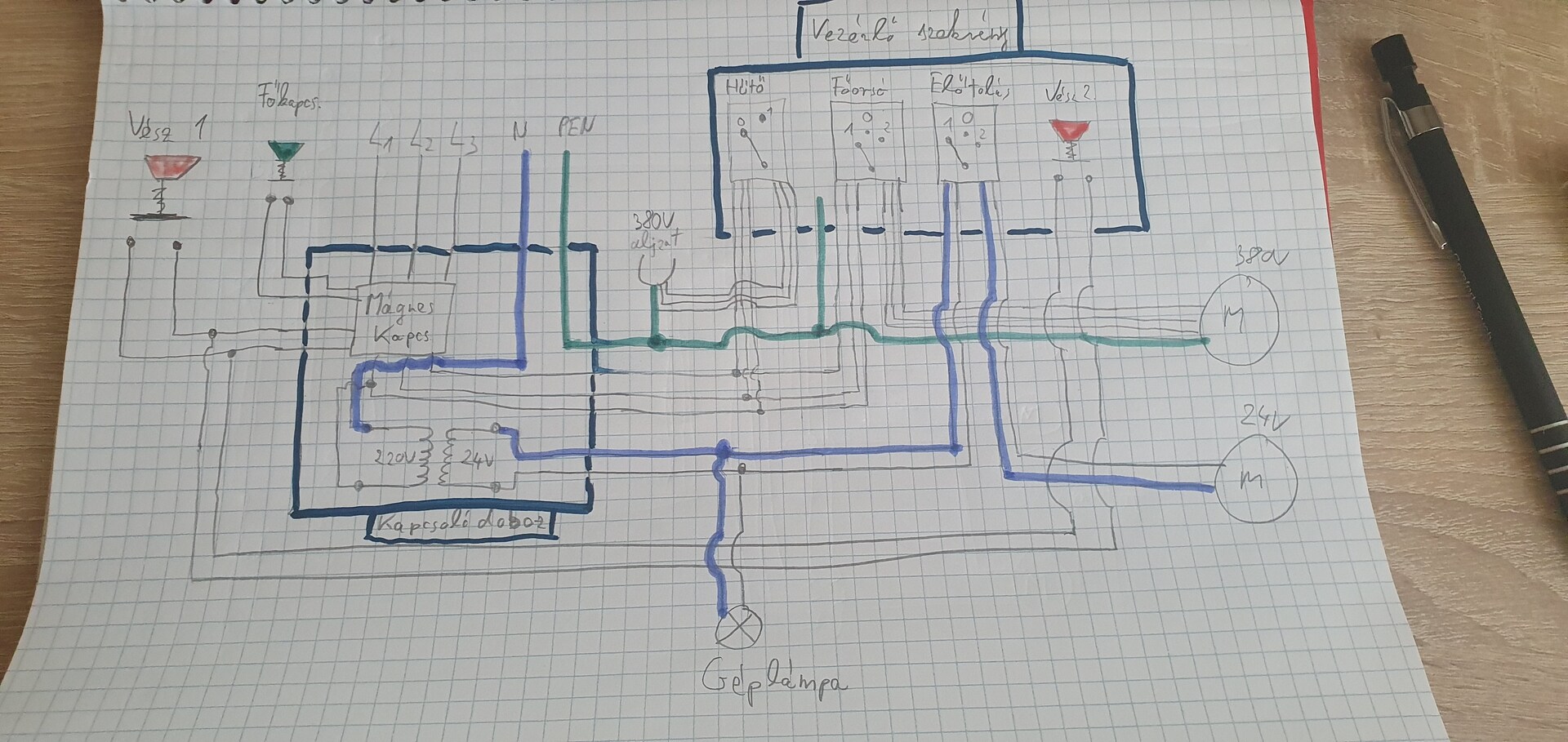

Csatolok egy képet az elképzelésről.

Mágnes kapcsoló és 220V/24V transzformátor a falon, külön kapcsoló dobozban.

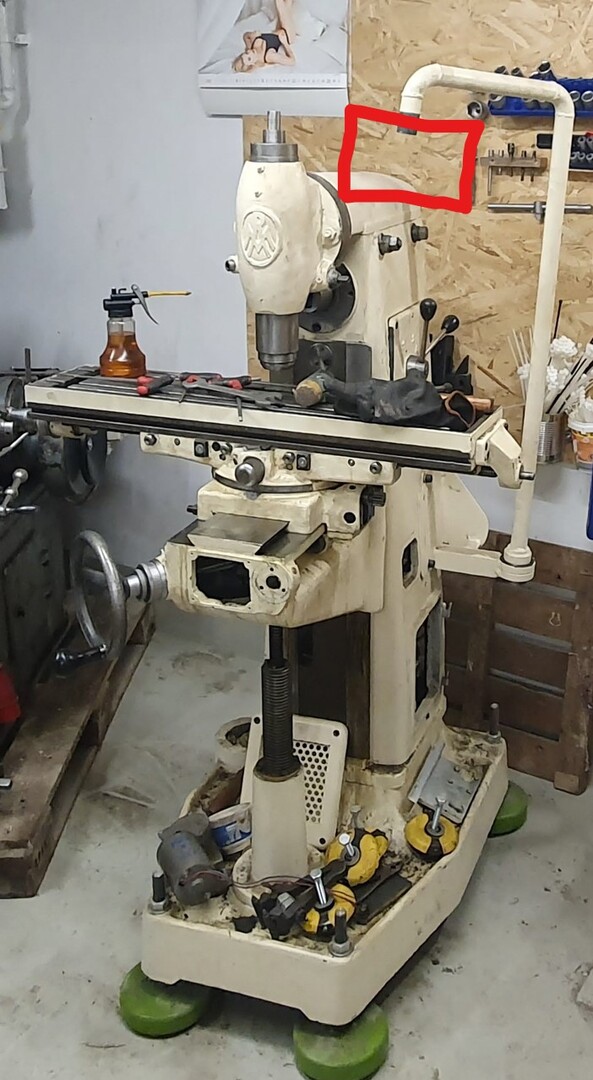

A vezérlőszekrényben lenne az összesfunkció kapcsolása. (piros kerettel jelölve hol lesz)
A vezérlőszekrénybe YSLY-JZ kábelt gondoltam, mivel elég sok szál megy be és ki. Hogy hány szálas azt még ki kell gondolni, kb. átm.25mm helyem van végig a vezérlőszekrény tartócsövében.

"Főkapcsoló" nyomógomb kapcsolná a mágneskapcsolót, ezzel feszültség alá helyezve a gépet.
"Hűtő" egy 380V dugaljat kapcsolna, erre dugnám a külön a gép mellett található hűtő-kenő szivattyút.

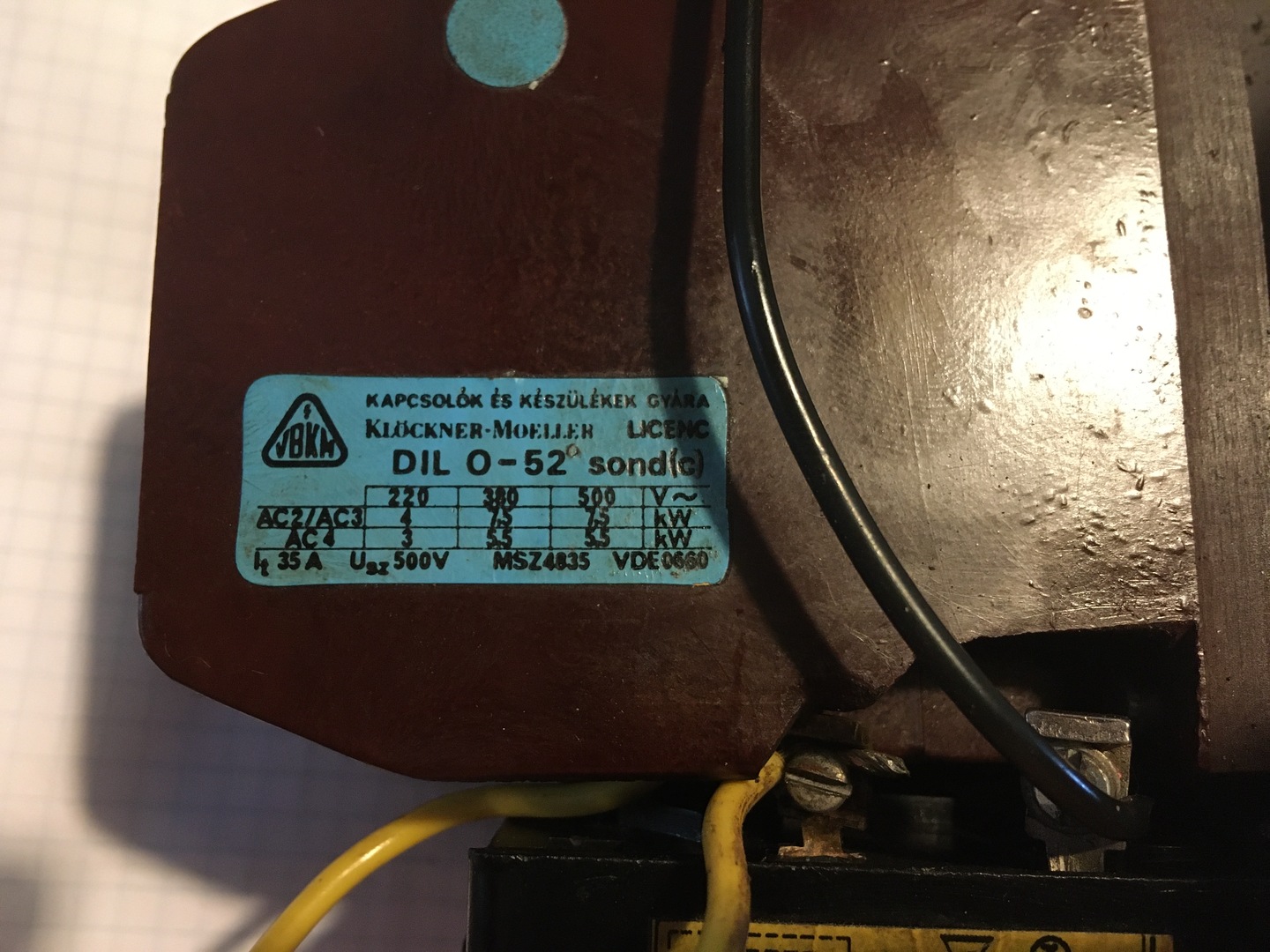

A mágneskapcsoló pontos bekötését nem tudom, ezt majd külön taglalnám később. Tettem be a típusáról egy képet.


Milyen meglátásaitok vannak a fentiekkel kapcsolatban?



[jani300]

Nem szerencsés az elképzelés azon része hogy felvinnéd a főáramkört a vezérlő pultba .
Az előző hozzászólásban lévő tokozatban lévő mágneskapcsolós irányváltó kapcsolás , túláramvédelemmel a megszokott , a szerszámgépeknél .
Így az 1-0-2 állású irányváltó kapcsolóhoz csak 3 db vezérlő szálat kell vinni , ami akár törpefeszültség is lehet . Ja , és a kapcsoló is kisebb áramú ,méretű lehet .
Ennek a tervezési elvnek az alkalmazását javasolnám .

[7ng7ui4ik]

Igen, gondolom hgoy jobb volna nem nagy feszt kapcsolgatni a vezérlőben.

Az alacsony feszültségű megoldáshoz gondolom minden amúgy 380V-ot kapcsoló áramkör részhez mágneskapcsoló kell.

[hostya]

Igen.

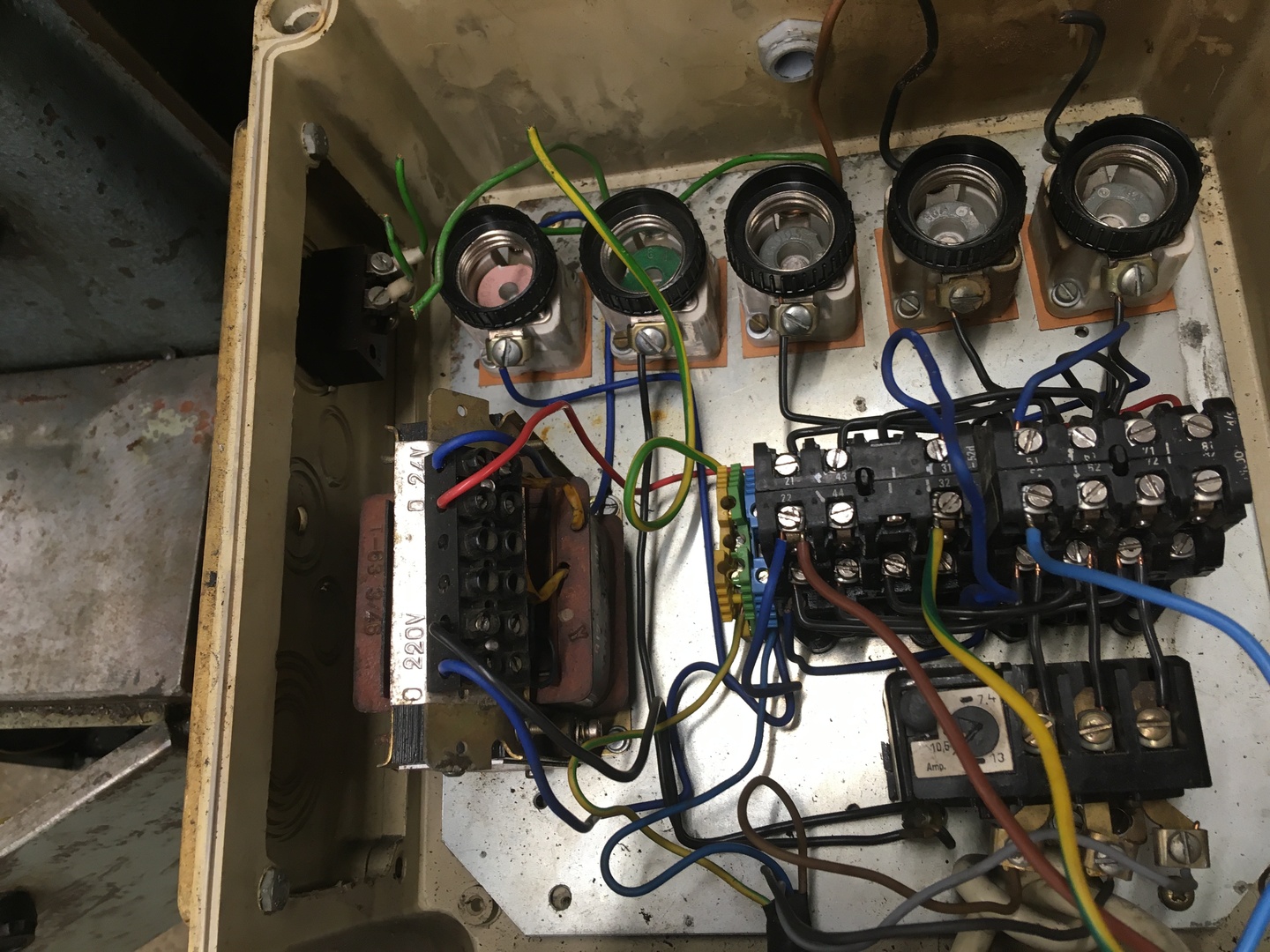

 Mágneskapcsoló kell, de azok már ott vannak a fali szekrényben, csak (jól) kell bekötni őket.
Az a kis ~60..100VA 24V-os trafó csak a vezérléshez + a géplámpához elég.
Az általad elképzelt mellékhajtáshoz(előtolás) kell egy másik nagyobb teljesítményű trafó is, meg egy hajtóműves előtolómotor, a hozzátartozó vezérléssel, ami gondolom fokozat nélküli lesz.

[7ng7ui4ik]

A mágneskapcsoló(k) bekötése a sarkalatos pont amihez lövésem sincs.

Megnézem majd a régi képeimet is, de úgy emlékszem hogy erről ment az előtolómotor.
Megnézem majd az adattábláját mennyi VA-t tud.

Az előtolómotor és a (fokozatmentes) vezérlése már megvan.
A motor a marógép képén az aljára van rakva a bal oldalon a gépláb fölött.
A vezérlése ez lesz:
https://www.hestore.hu/prod_10041969.html

[TBS-TEAM]

Mennyire tudod olvasni értelmezni az elektomos rajzot?
Ha megrajzolom a rajz alapján el tudod készíteni?

[TBS-TEAM]

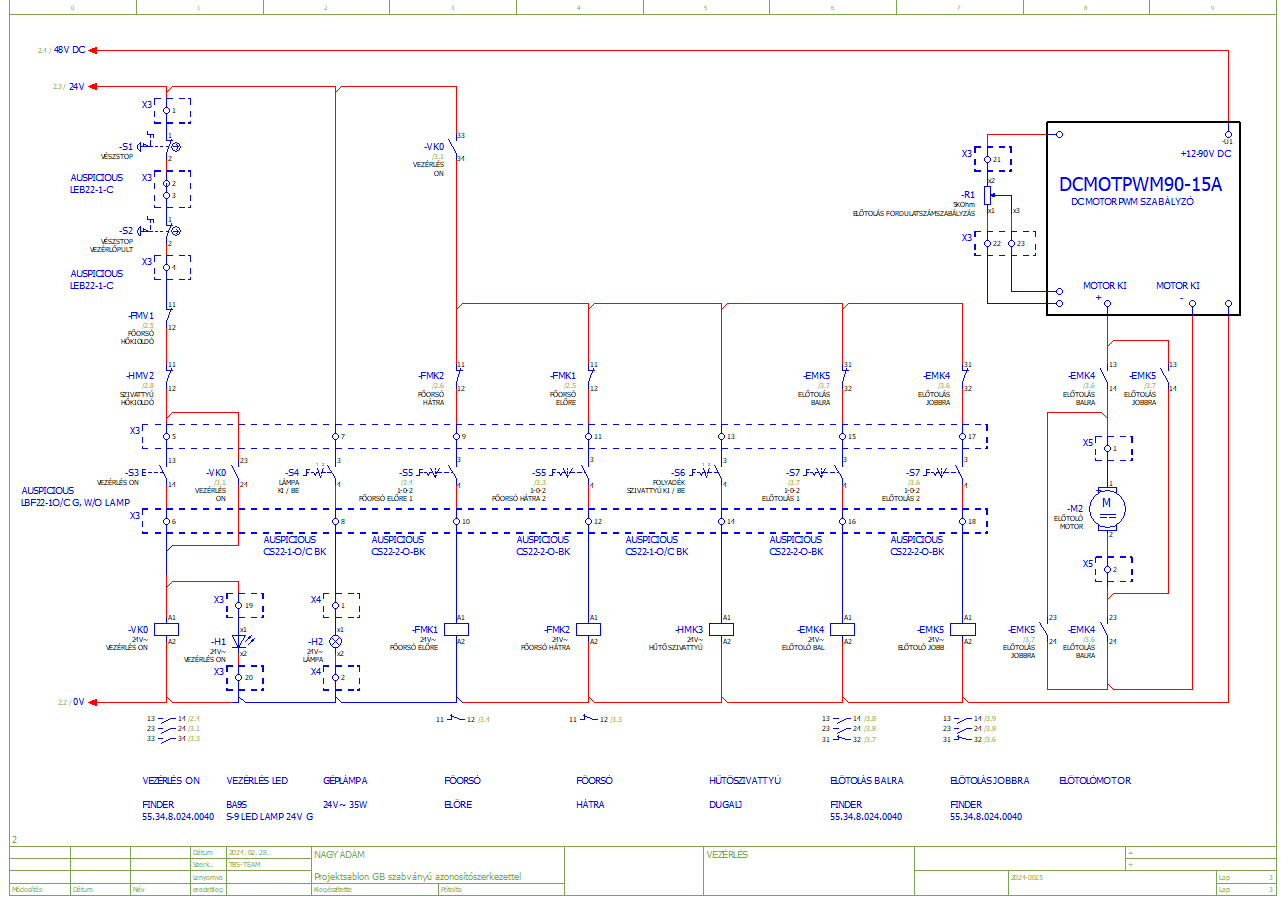

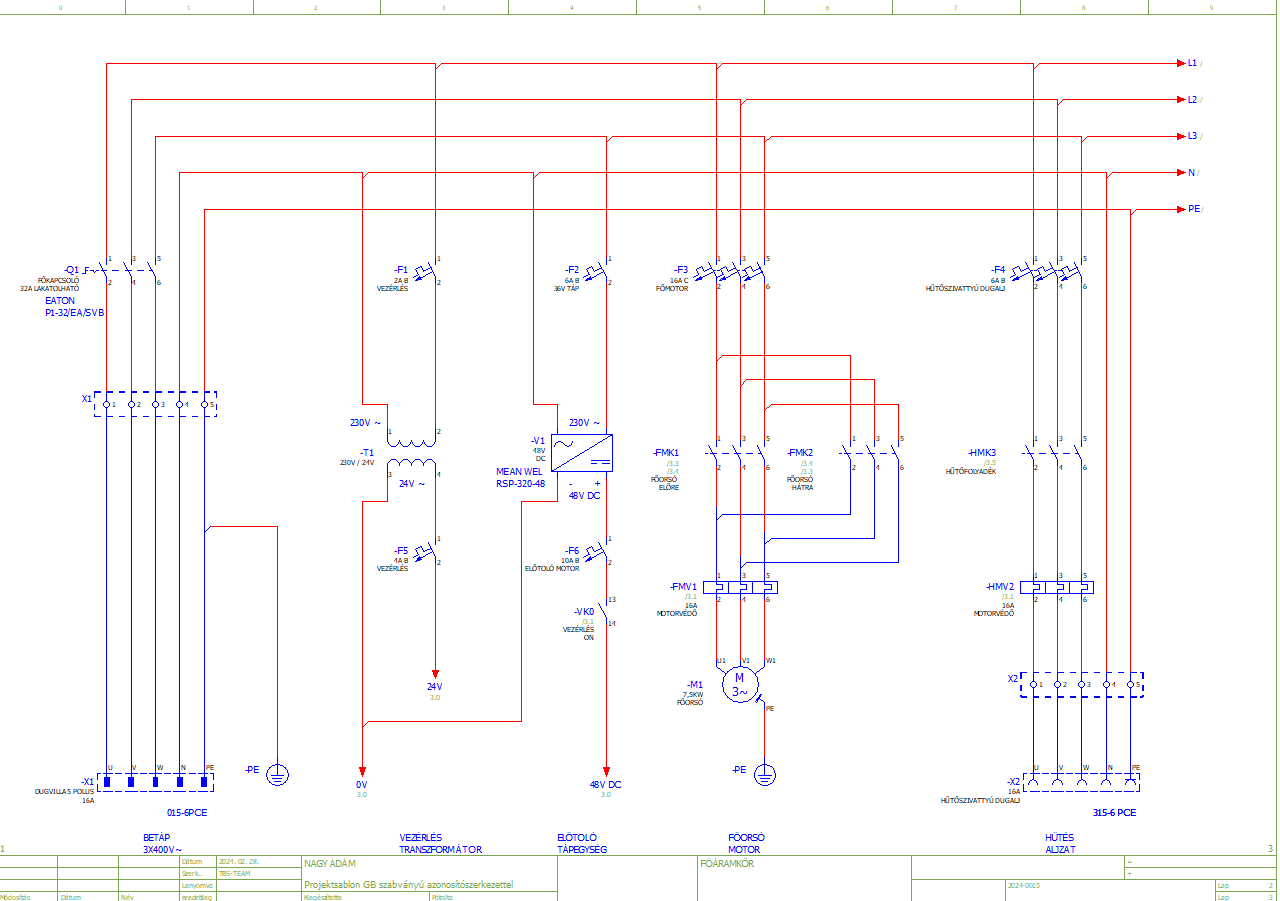

Elvi kapcsolás:



[guliver83]

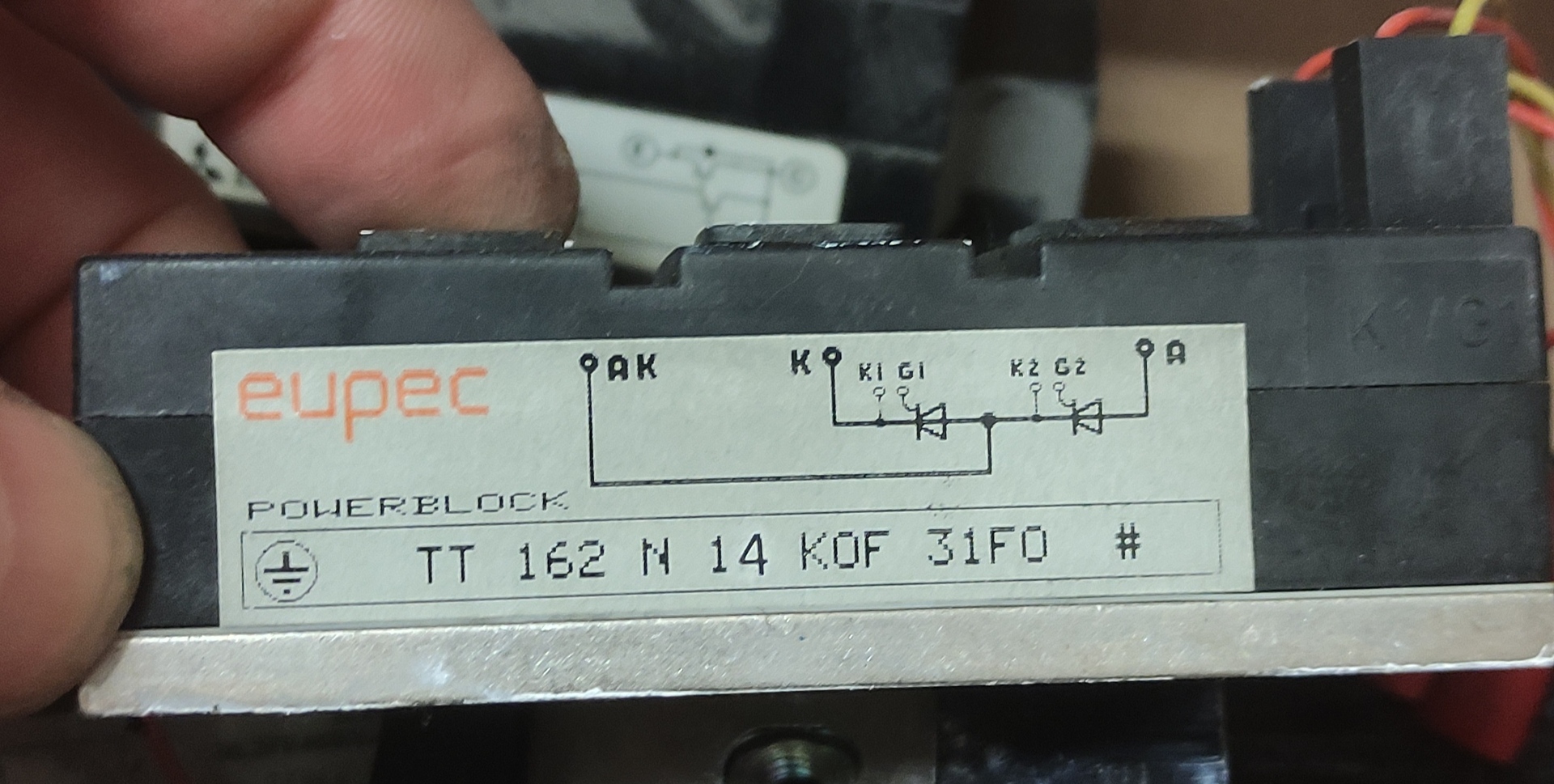

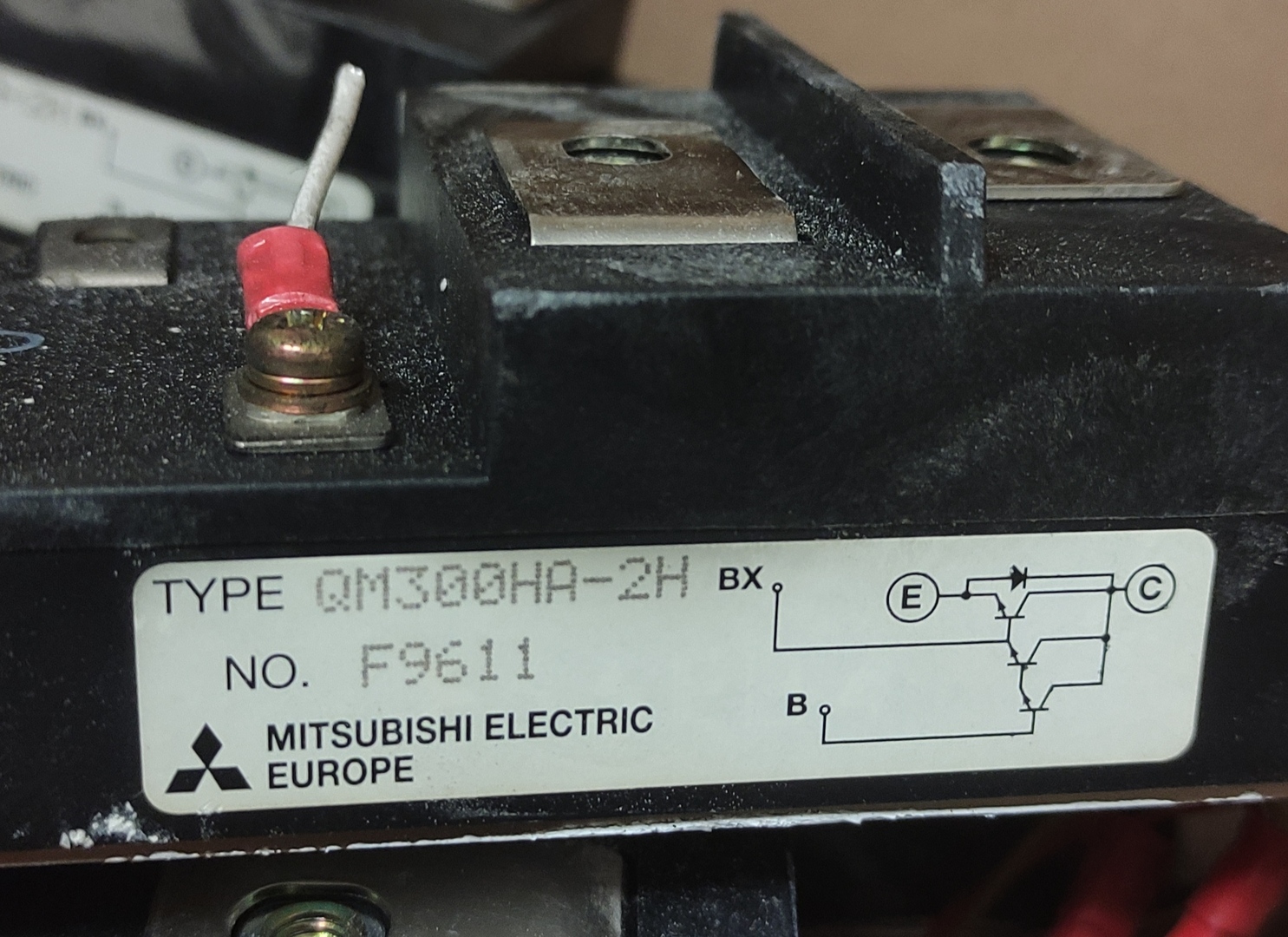

Használ valaki ilyen alkatrészek szívesen megválnék tőlük.



[svejk]

Az EUPEC-ből mennyi van?

[guliver83]

Itthon most 3db, de összesen legalább van 10db. Hétfőn tudok pontos számot mondani.

[vadember]

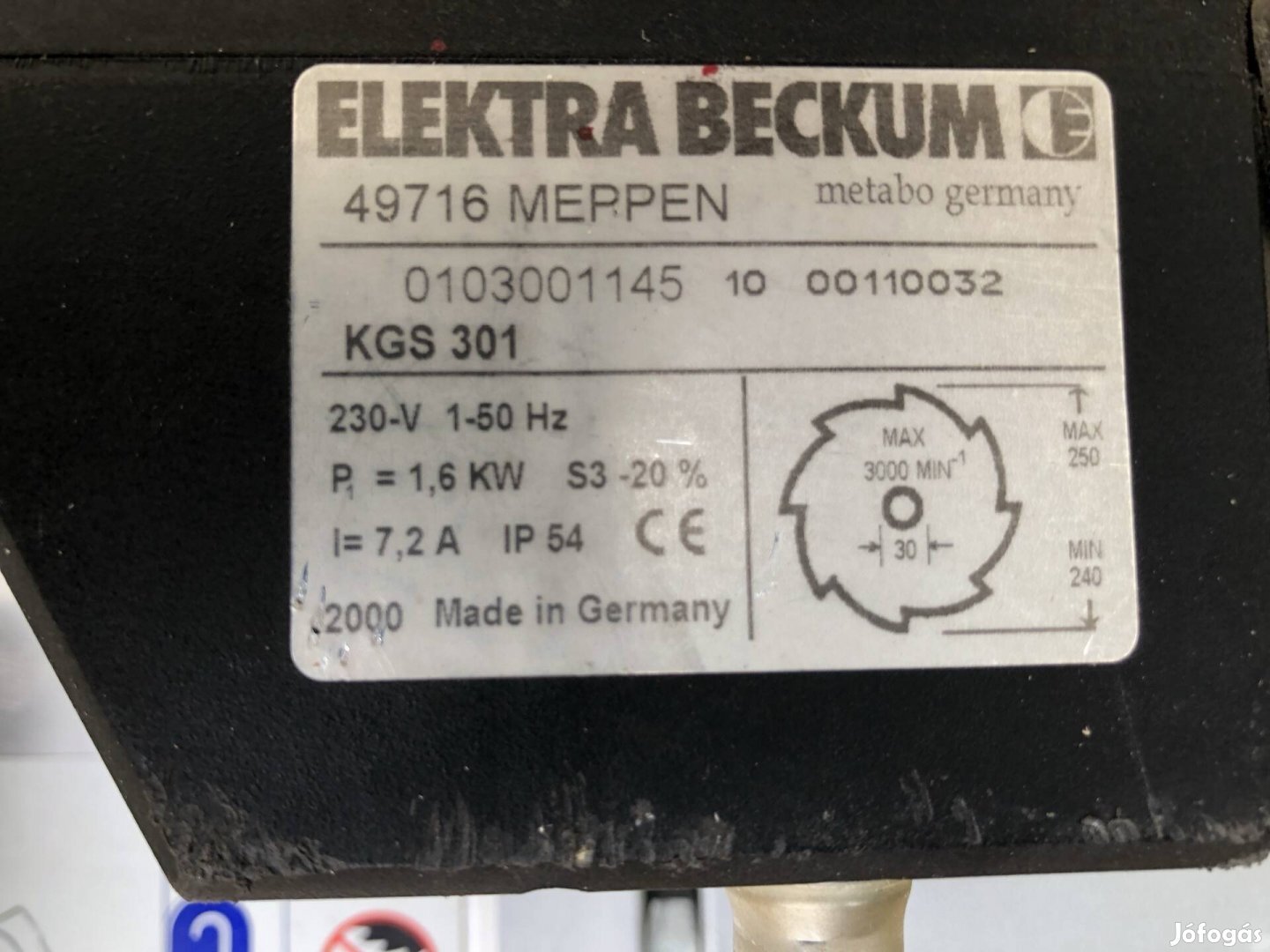

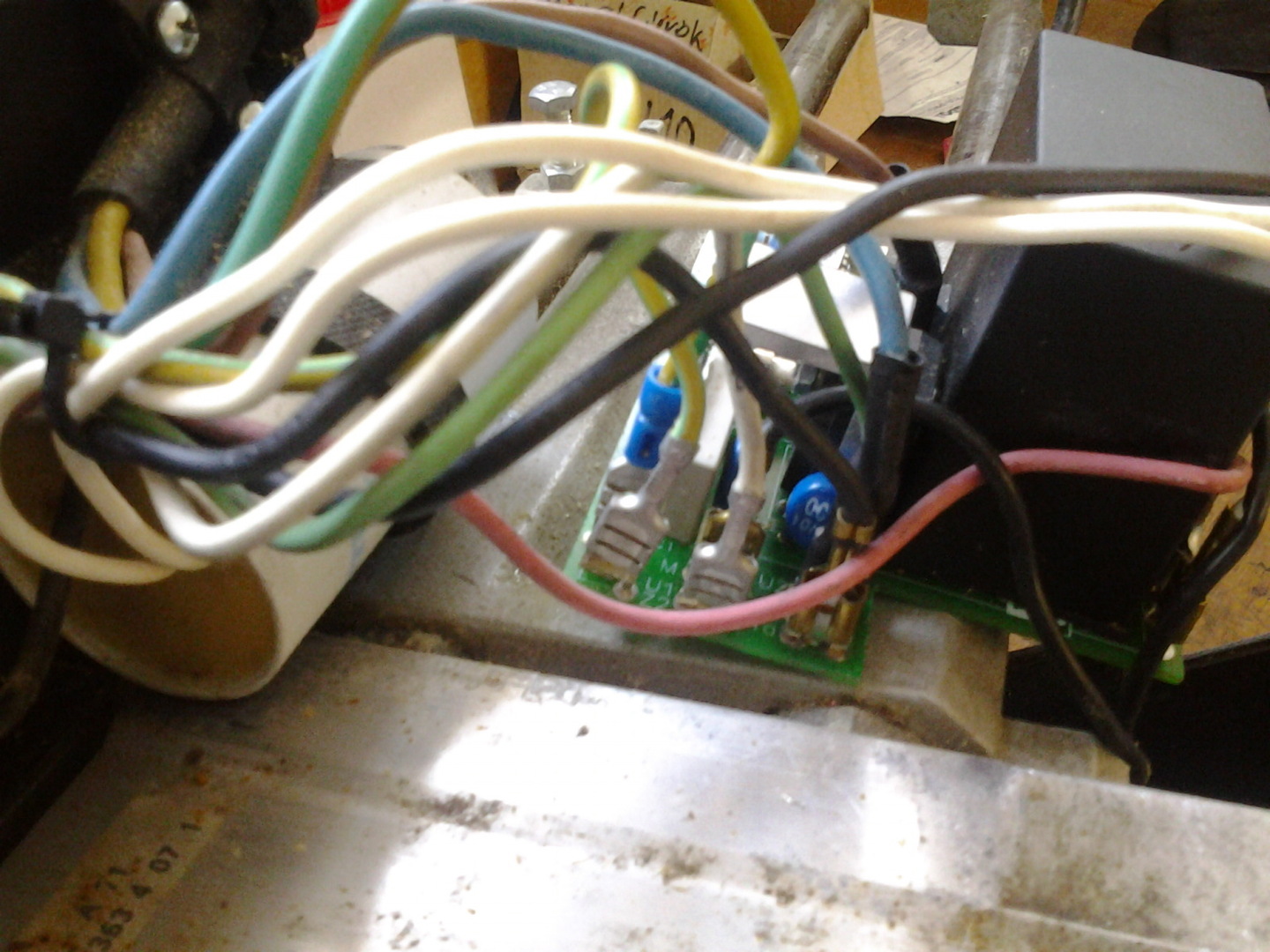

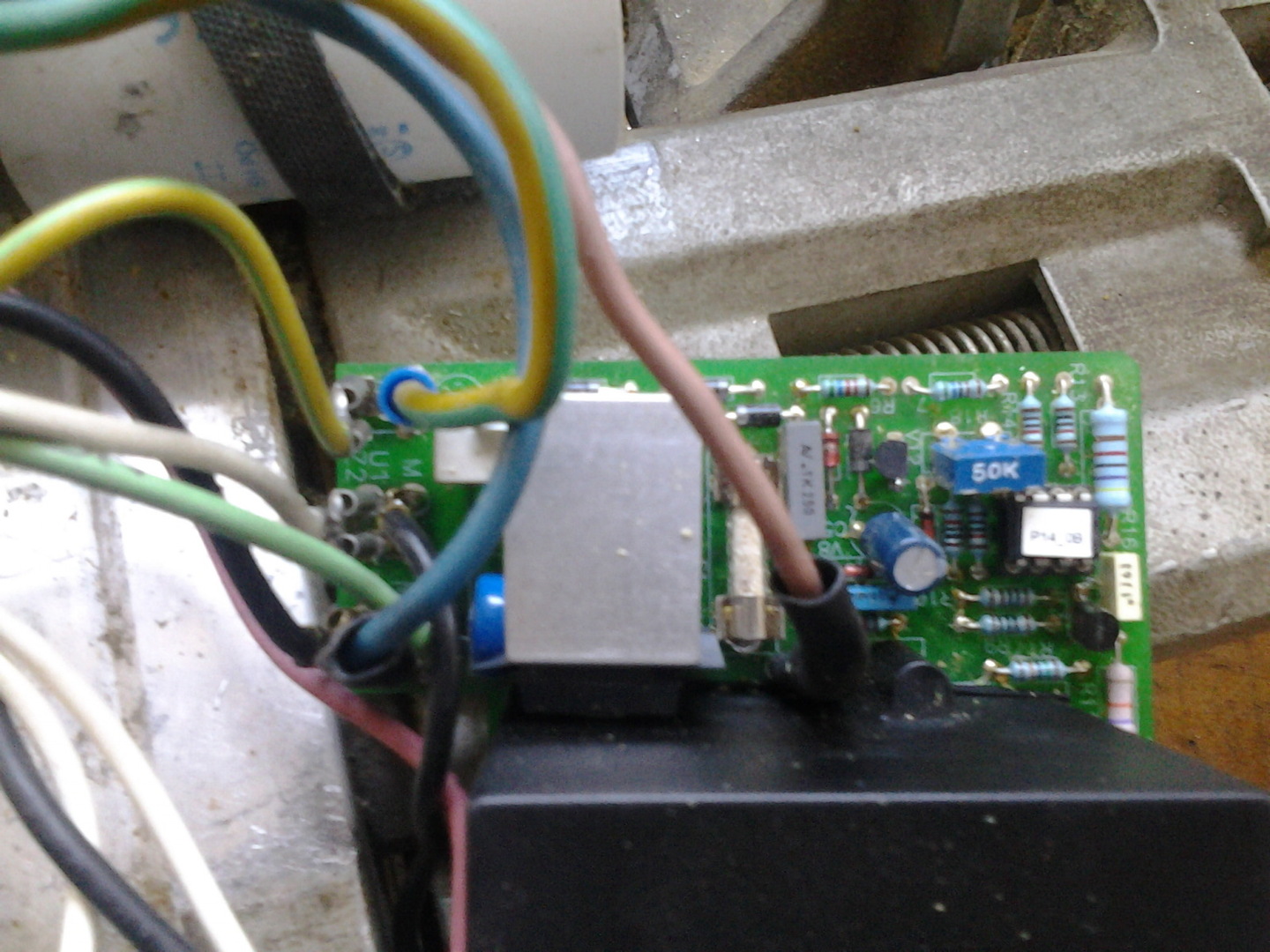

Van egy gérvágóm, ami szépen elindul, de minimális terhelés alatt is belassul. 15 évig szépen tette a dolgát. Lágyindító elektronika van benne.
 Kondenzátoros, indukciós motor van rajta. Azt gondoltam, hogy az elektronikát megkerülve bekötöm a motort, ezzel ki tudom szűrni, hogy az elektronika vagy a motor tekercselése a beteg.

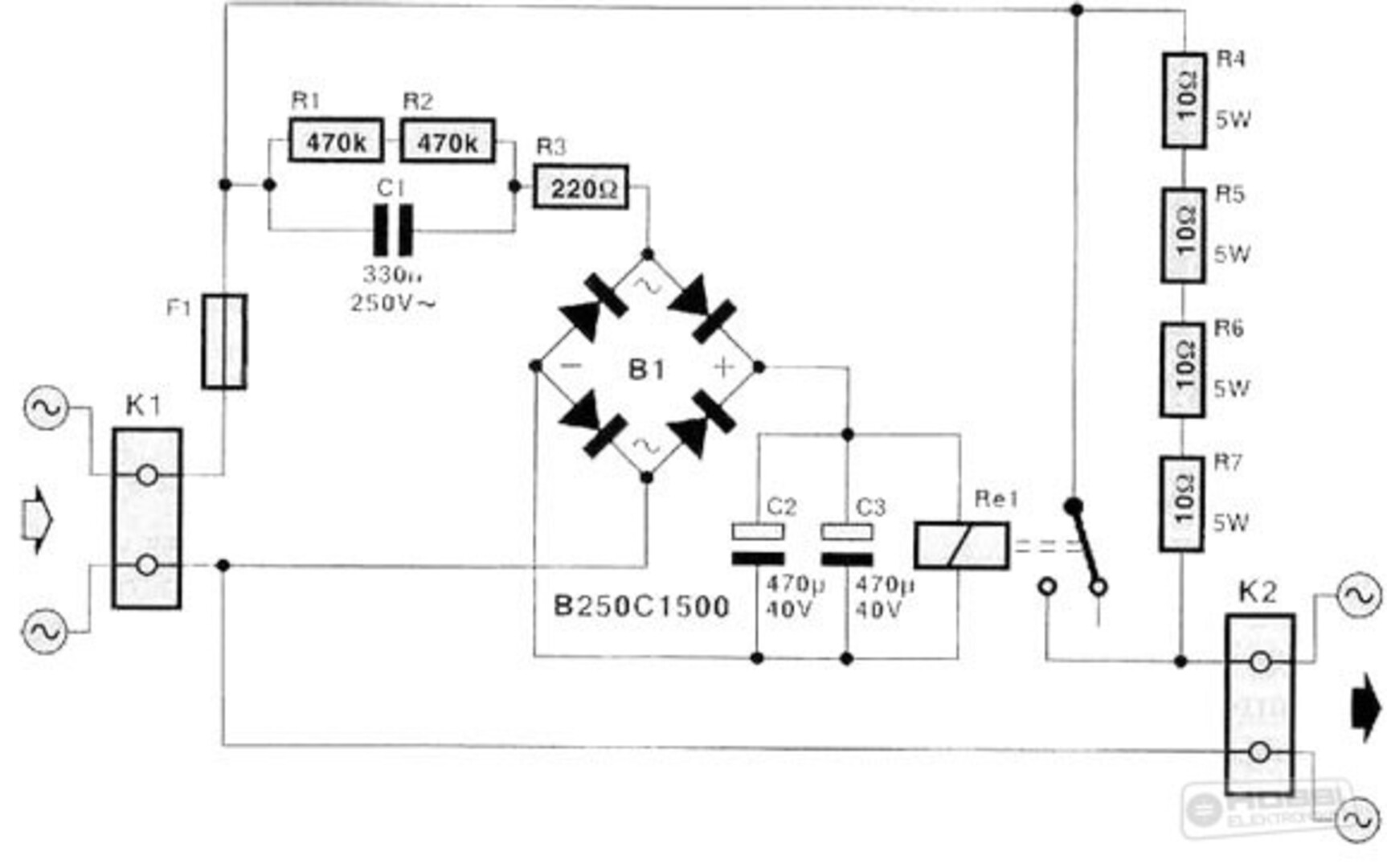

 A lágyindító hiba esetén jó lenne egy egyszerűbbel helyettesíteni. Ezt találtam legegyszerűbbet. Ezt ugyan toroid trafó indításához ajánlották, de a Hobbyelektronikán motorhoz is jónak mondják. Így van ez?



[TBS-TEAM]

Cseréld ki a motor kondiját és jó lesz.
Elvesztette a kapacitását.

[TROMF22]

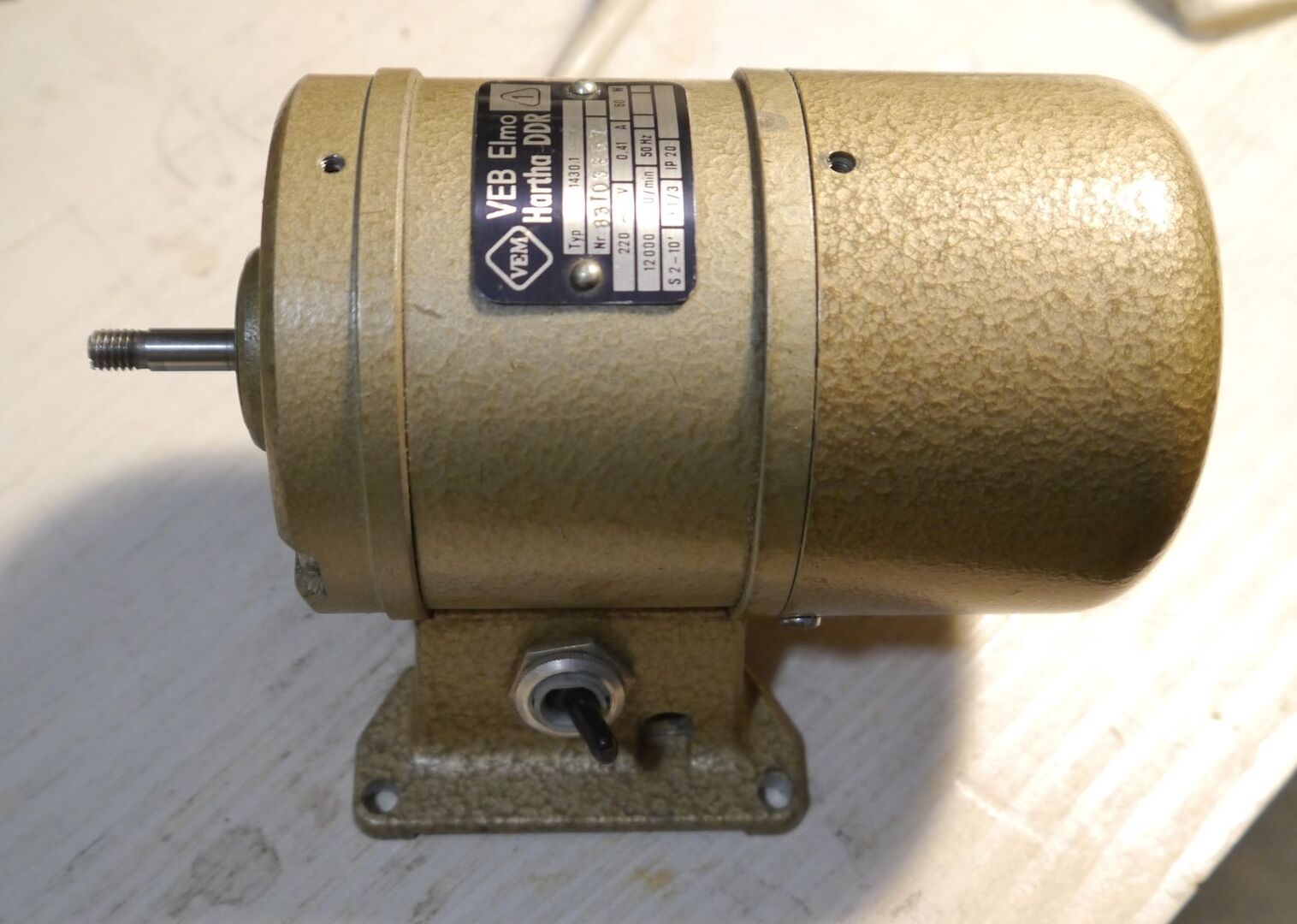

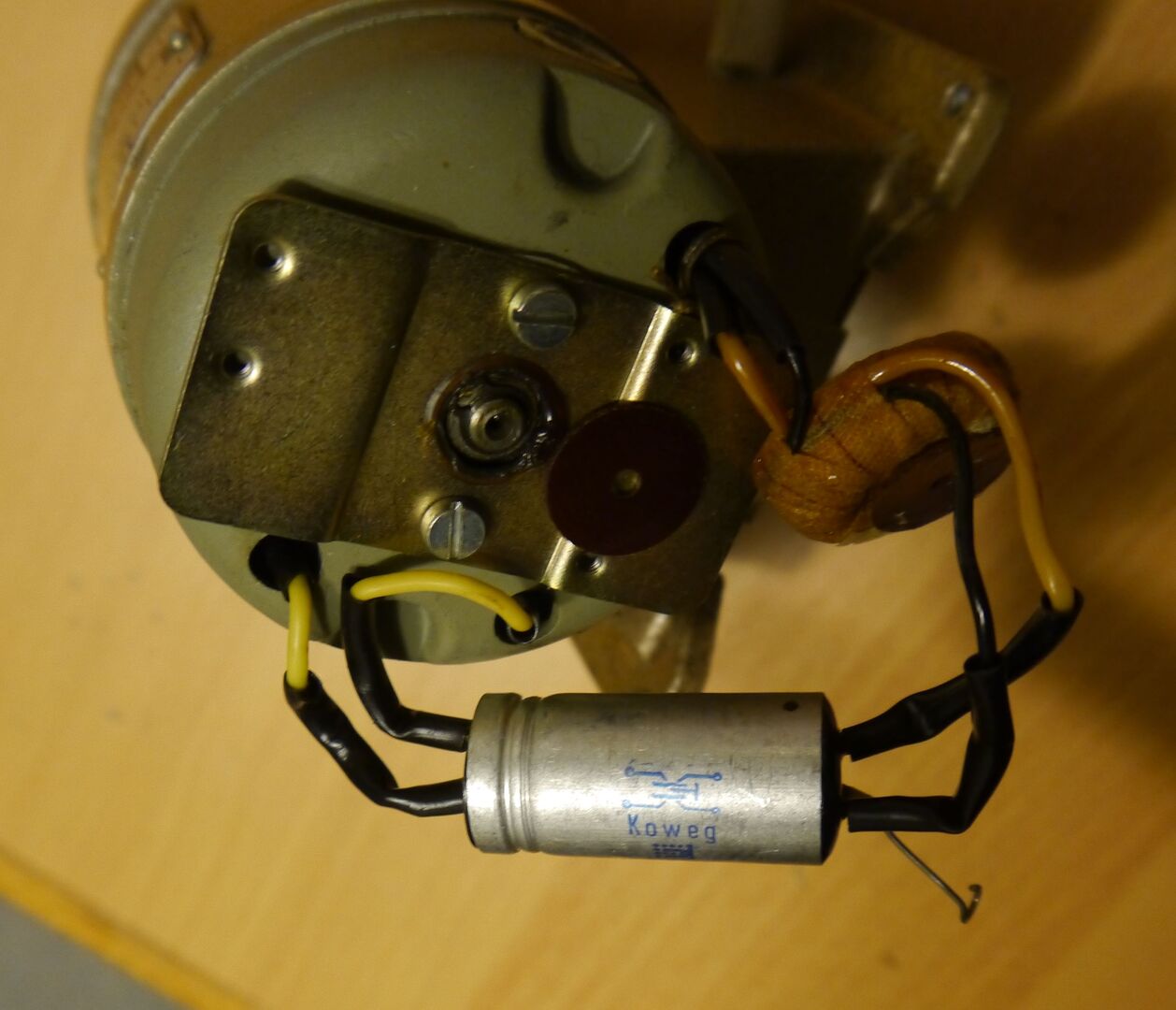

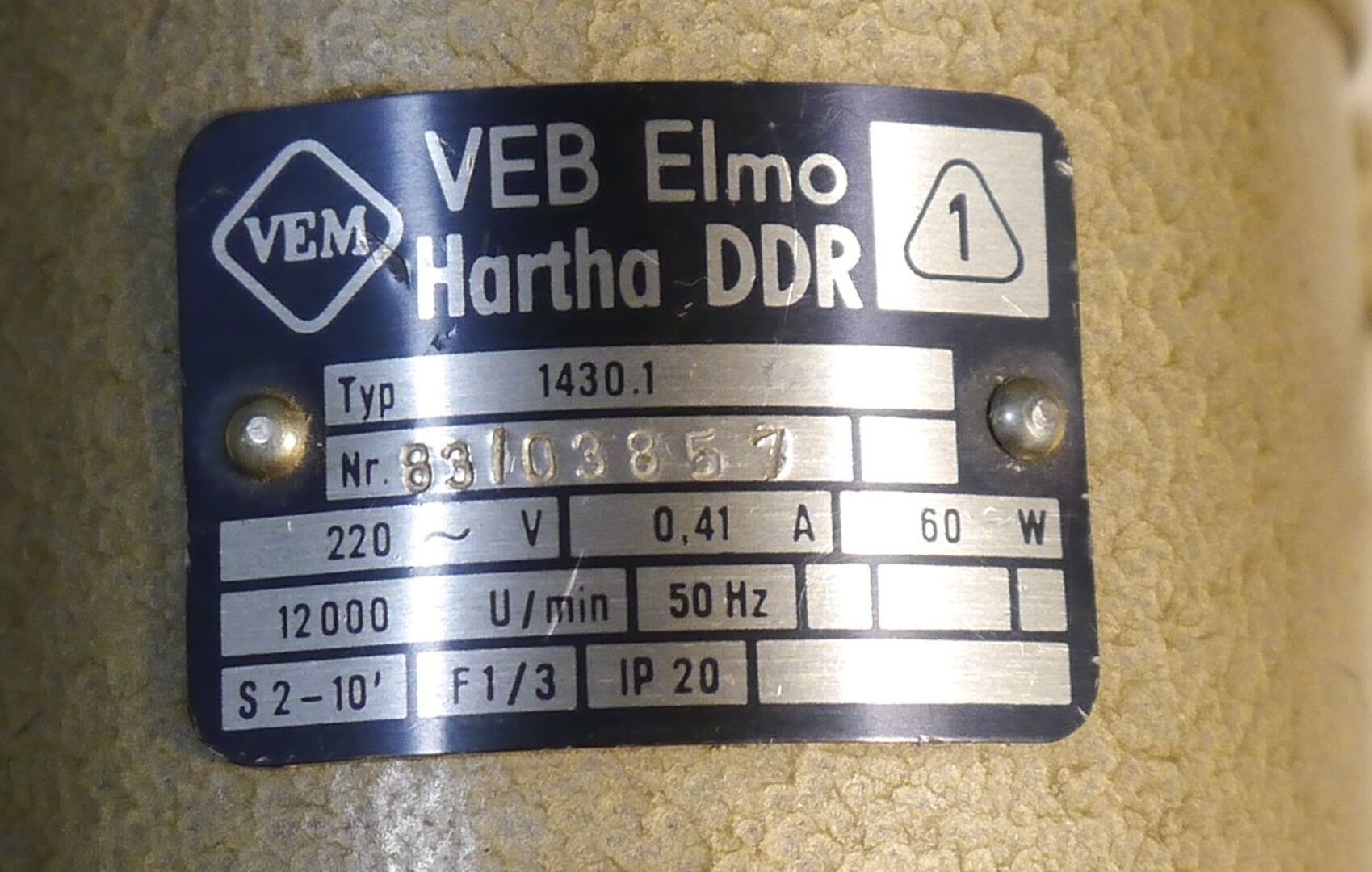

Nagyon szerettem ezt a kis DDR köszörűt.
Az utóbbi időben már kis terhelésre is erősen esik a fordulata.

Lehet, hogy ennek is kondi gondja van?
Igaz, ez itt szűrő kondi.
Találtam is egy nagyon hasonlót az eredetihez.
Az X 100 helyett 200nF, az Y annyi mint az eredeti 2x2,5nF.

Érdemes kicserélni?



[TBS-TEAM]

Az csak szürőkondik annak nem nagyon szokott baja lenni.
Kopottak a szénkefék és nincs elegendő kefenyomás, vagy
akár a kommutátor kopása miatt a kommutátor szigetelései
egyforma magasak a kommutátorral.
Mikázni kellhet a komutátort.
