Kicsit elbeszéltünk egymás mellett.

Azokat a doksikat letöltöttem át is néztem őket. Nagyrészt a mach3 szoftver és doksijai vannak benne, de elektromos bekötési rajz egyikben sincs. Ezért kértem az aliexpress forgalmazotól rajzot.

mit én találtam a neten keresve a kártya típusára annak a doksinak az első oldalán jó a típusszám, 1-2 oldallal lejjebb a kártyák képei is egyeznek az én kártyámmal, viszont a 8. oldalon lévő rajz olyan mintha másról lenne szó. Teljesen mások a bekötések mint amit a ferdeszeműektől kaptam rajazot.

[kgl]

Az lpt-ről még hallani sem szeretnék annyit szoptam vele régen.

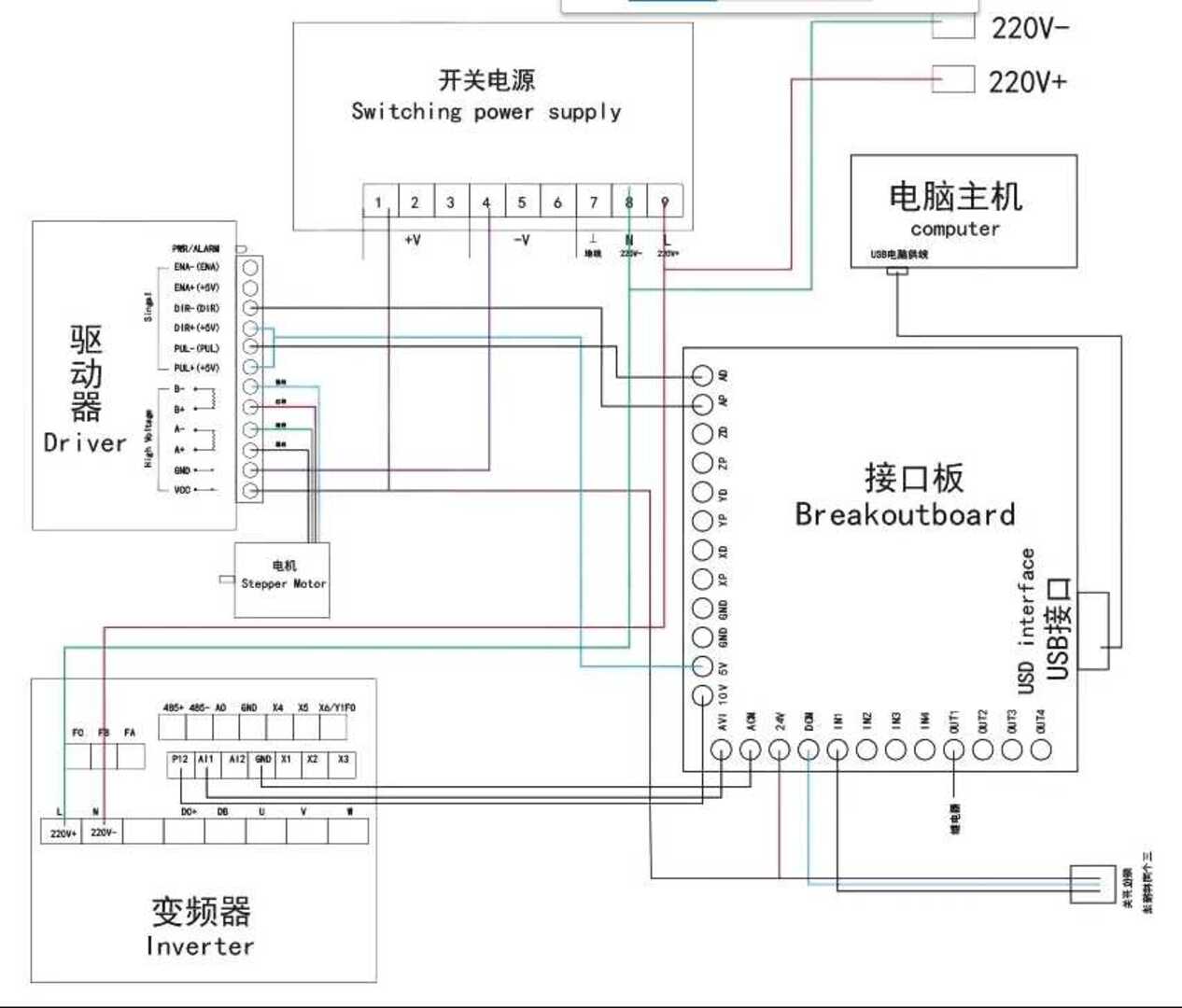

Tehát akkor te azt mondod, (ha jól értelmezem) hogy a kínaiaktól kapott rajzot használjam? Ezt?



[svejk]

Én eddig csak a step/dir meghajtásra fókuszáltam, úgy gondoltam csak azzal van a gondod.

Mivel Te a meghajtókat 36 V-al akarod táplálni, tehát egy az egyben az a rajz sem jó.
Az inverter részét szintúgy majd a saját invertered bekötéséhez kell igazítani.
A jelölések nincsenek szabványosítva, de egy hozzáértő azért átlátja.

Ezért nem jó mindenféle himi-humi kártyát összevásárolni mert a kis kínai nem ad konkrét infót, ő is feltételezi hogy átlátod a dolgokat.
Meg kell értened a teljes rendszer működését, de ehhez kell valamennyi elektronikai ismeret.

Egyébként ha úgy csinálod ahogy [#3344@TBS-TEAM] írta akkor minden jó lesz, ért hozzá és türelme is van a kezdőkhöz.

[freewind]

Nem akarlak elkeseríteni, de alapban USB sem sokkal jobb mint az LPT, legalábbis is nálam azzal is sokszor fagyott.
Szerencsére egy USB leválasztó nálam megoldotta a problémát.

[sarktibsi]

Nekem is csak egy fémipari szakmám van , tehát nem tanultam elektronikát ( csak autódirakta módon ) De ha jól tudom az NPN az negativ logika , a PNP az meg pozitiv logika. De vannak doksik amik másképp irják le ( sinking , suorcing ) Ahogy már mások is irták ha a kártyád támogatja mindkettőt akkor bekötheted igyis meg úgyis.

Nekem van gépem mindkét megoldásra. ( szépen és pontosan működnek )

[svejk]

Ez így van, az USB helyből megbízhatatlan, az ipari környezetben pláne.

Ha megtalálta az ember a megfelelő alaplapot, akkor az LPT atomstabil volt.
Csak ugye ott nagyon korlátolt volt a ki és bemenetek száma.

[sarktibsi]

Nekem van egy spec. kártyám LPT-portos , ami a lényeg benne , van rajta 8 db optocsatolt kimenet
( gondolom ez azt jelenti izolált ) binárisan kódolt formába tudom őket kapcsolgatni 0-255-ig ( G-kódos programon belül ) a 8 db kimenetet összekötöttem egy OMRON plc-vel ott meg egyerűen kikódolom igy van 255 kapcsolási lehetőségem. Ez egy C-tengelyes eszterga lesz. PL: majd csinálni akarok belső fogazású kereket vagy csak a homloklapba furatokat stb. Eddig minden teszt pozitivan zárult.

Nem tudom esetleg csinált-e már valaki ilyet vagy hasonlót?

[ajpwg6jrn]

Sziasztok.

Hagyományos marógép X-Y-Z tengelye ha kap 3 léptetőmotort a kézi tekerők mellé, akkor ahhoz létezik már megoldás hogy egyszerűen enkóderként működjenek a léptetőmotorok? (A gép előző tulaja már előkészítette a léptetőmotorok fogadására.)

(Most mindenféle hibától tekintsünk el, tudom hogy milyen hibák lesznek, de kézi marásnál a legtöbb esetben ez belefér.) A gyakorlatban működőképes az elv.

Tehát hogy teljes legyen a kép az elképzelésemről:
"A" opcióban a léptetőmotorokkal dolgozik a gép, és a léptetőmotorok motormeghajtókhoz csatlakoznak. Nincs enkóder se a motoron, se a tengelyen.
"B" opcióban a meghajtók fizikailag lekapcsolódnak a motorokról (sok pólusú kapcsolóval vagy relével) és a léptetőmotor tekercsfeszültségei és (vagy gyengén söntölve) áramai lesznek mozgásjelként feldolgozva, mint egy enkóder.

Igazából az a fő kérdésem az lenne hogy találkoztatok-e már olyan áramkörrel ami elvégzi ezt az analóg-digitális átalkítást esetleg kijelzést is egyben?
Vagy rajzoljam meg és gyártsam/gyártassam le?
(Nem tűnik bonyolultnak a feladat első gondolatra --> minden tekercsen egy magas impedanciás feszültségosztó, zéneres fesz. limittel és lehet hogy előfeszített bipoláris tranyókat kellene meghajtani, hogy nagyon kicsi jelszintre is stabilan működjön (nagyon lassú tekerés).
Kinek mi erről a véleménye?

[TBS-TEAM]

3-5000.-Ft közöttt már lehet kapni encodert az Alin.
A rellézés meg a sok fejlesztés kicsit meg fogja haladni
a fentebbi árakat. [#eplus2]

[svejk]

[#eljen]

[ajpwg6jrn]

Nem az enkóder a lényeg. Mechnaikailag plusz egy  eszközt kell minden tengelyre ráakasztani. Én hiszek abban hogy minél kevesebb alkatrész, annál megbízhatóbb valami.
Egyébként hogy erre miért nem gondol az aki CNC vezérlőnyákot vagy motormeghajtót terveznek? Szerintem van létjogosultsága. Elég a léptetőmotort pontosan illeszteni mechanikailag és kész lenne, mint enkóder és mint meghajtó.

[svejk]

Mint elv jó, de a gyakorlatban bizonytalan.

Talán épp ezért nem is találkoztam még az iparban vele.

[ajpwg6jrn]

Plusz mondok még egy dolgot, amire most ráakarok tenni 3 motort, az egy elég pici gép, de pontos és szépen dolgozik. (Ezzel szeretek dolgozni, mindene jó helyen van.) Viszont sok hely nincs a motoroknak. Az enkódereknek már pláne nem lenne hely rajta. Bár léteznek emnkóderes léptecsek, de nekem Nema23-ban csak normál léptecseim vannak.
AC szervót meg emiatt rátenni... (Bár a Svejktől vett 200W-os Mavilor szett még szabadon pihen valahol, szóval lehet azt fogom rátenni a végén. És akkor meg van az enkóder is oldva.) De akkor is kell fejlesztés a rendszerbe, mert a kijelzés felé illeszteni kell az enkóder jeleit.

[PSoft]

Egy volt fórumtársunknak tuti hogy erre is van már valami "specko" dos-os fejlesztése. [#kacsint]
Csak ugye...nem tudunk(tudhatunk) róla.

[TBS-TEAM]

Nema 23 komplett kodoló burkolattal
