Keresek szakembert, aki össze tudna dobni nekem egy kis áramkört, ami egy 50%-50% 4szögjelet (jel-szünet) ad ki, 100-200V-os csúccsal (csak a +tartomány kell) és a frekvenciát képes változtatni kb. 5-50kHz között egy feszültség szintjének figyelésével, annak a maximumát megkeresve. Egy "trafó" primer oldalára menne a jel. Az egész egy rezgőkör, és annak a rezonancia frekvenciáját kell megkeresni és tartani. PLL-VCO jellegű valami lenne ez az áramkör.

[OlyFlyer]

Van valami különbség a két feszültség csökkentő között?

[/i]

Egyik 2A másik 1A.
Egyik TO-220 + TO-3 másik TO-220 + D-PAK.

Más különbségek is lehetnek, össze kell hasonlítani a táblákat, arra nincs időm.

[7ribea2ss]

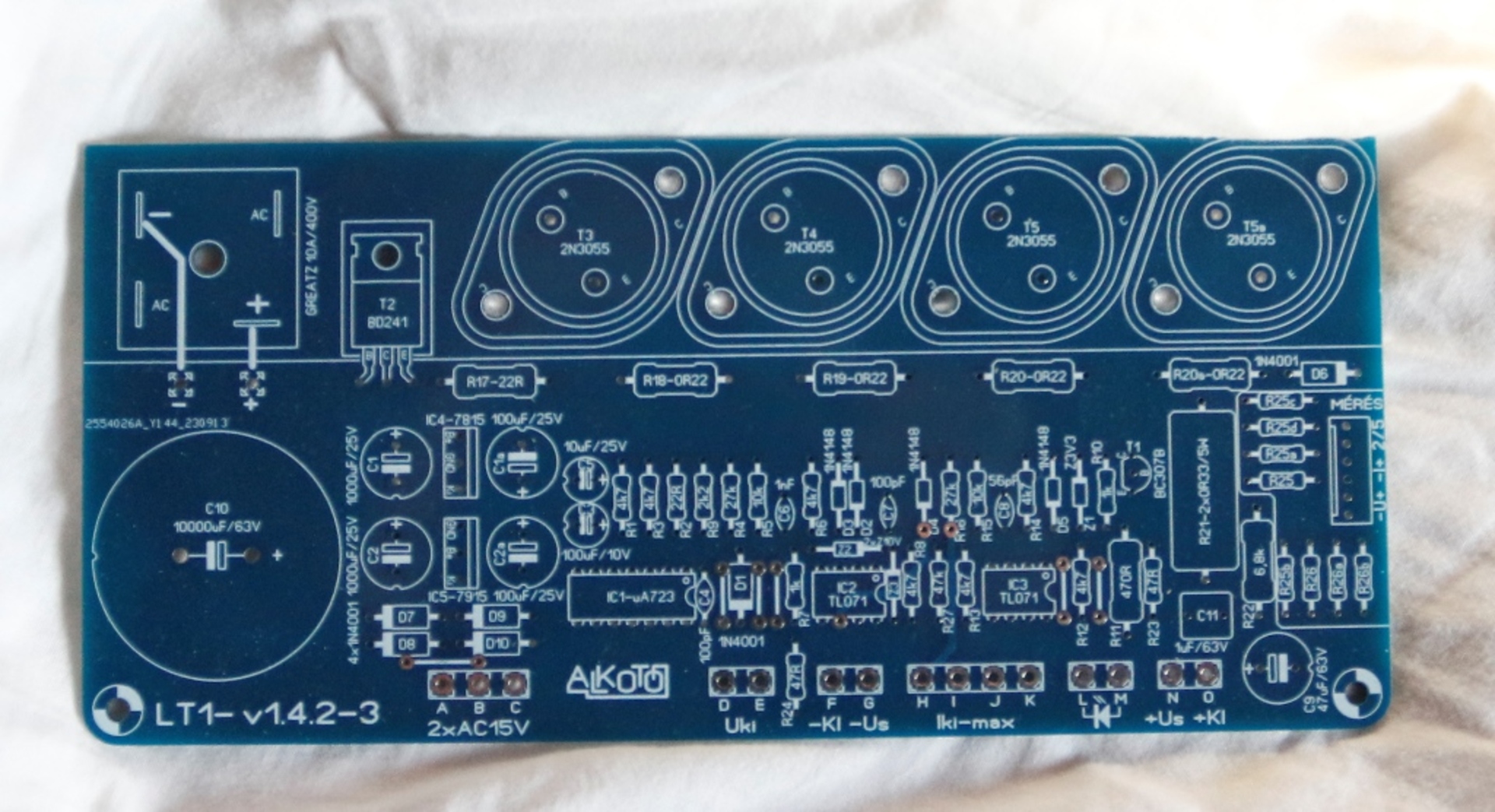

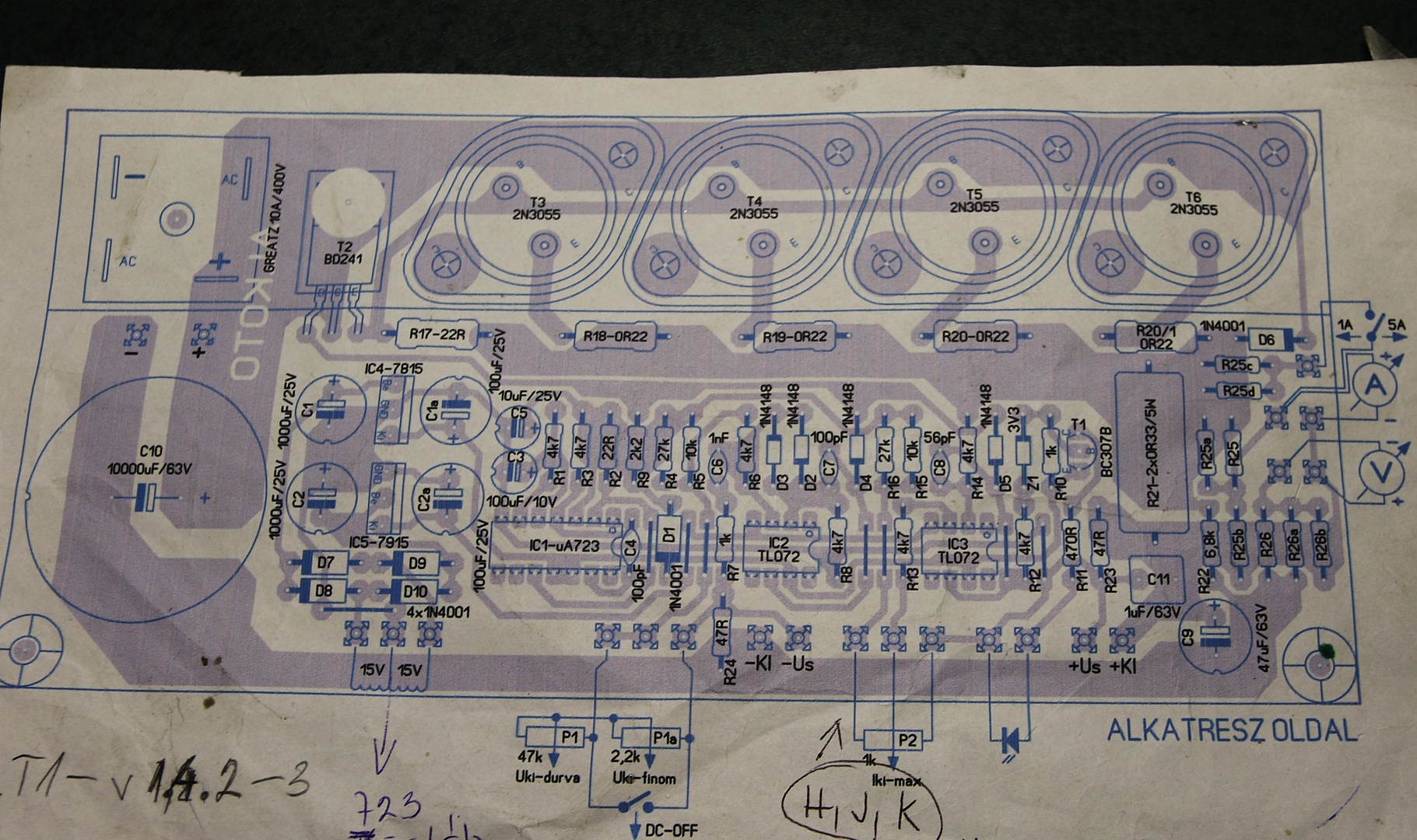

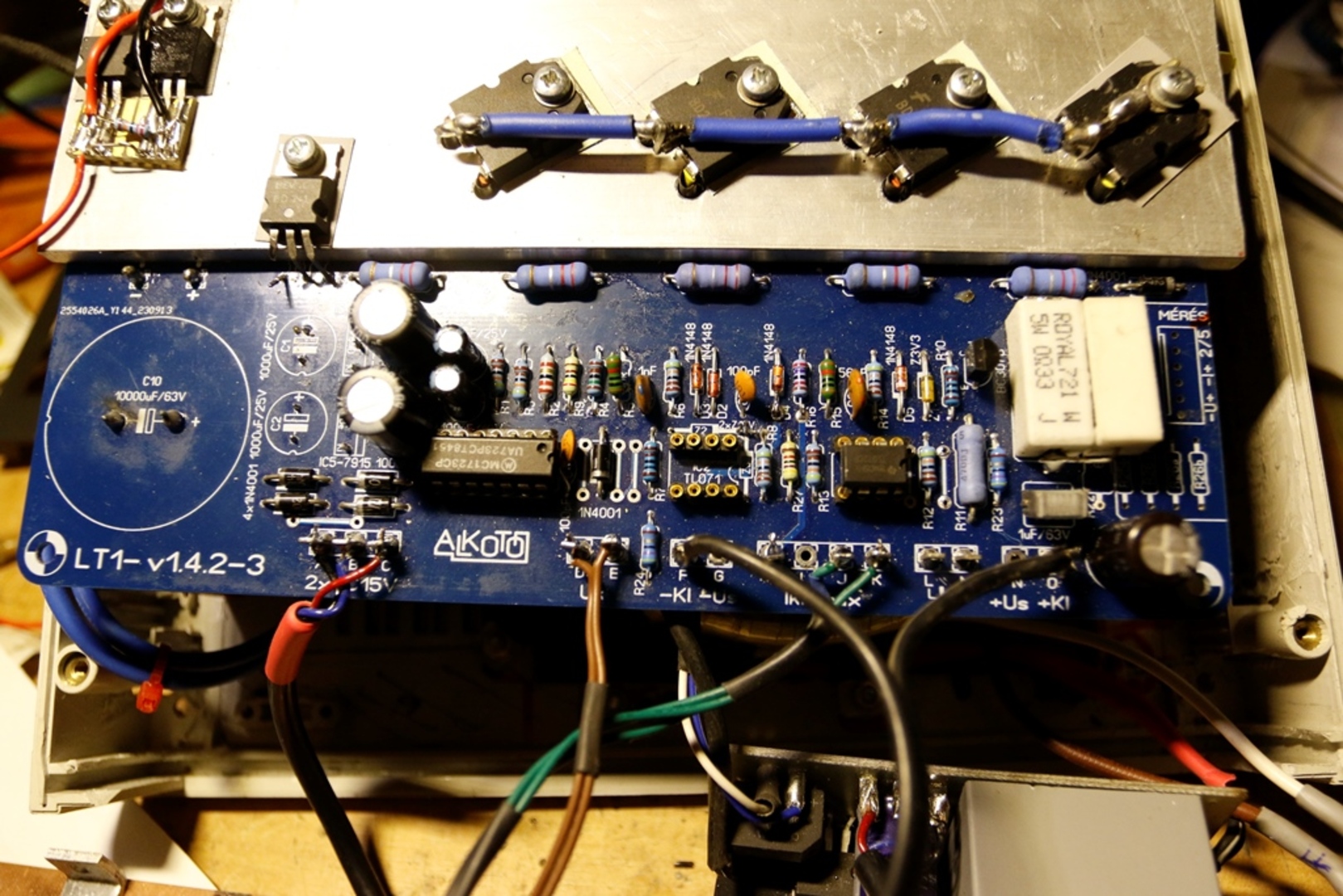

Építek egy labortápot, a bemérésnél tartok. Nem működik, az ic2 erősen melegszik és ennek az okát kellene kideríteni a segítségetekkel. Az ic1 nem melegszik pedig azonos tápfeszültséget kapnak. Leválasztottam a BD 241 ről, kivettem a foglalatból,  az összes kivezetést megmértem a foglalatban egymáshoz képest
sehol nincs zárlat.Több ic-vel is próbáltam. Nincs több ötletem.A táp sok példányban meg épült már gond nélkül.



[tekes]

Boscánat az off-ért!

Elkopott a hajszárítóm motorja. A google nem segített, Nem tudja valaki hol kaphatnék belevalót? Kínai is jó lenne.
Feliratai:
Johnson
31945
3K1922605

Köszönet!



[tekes]

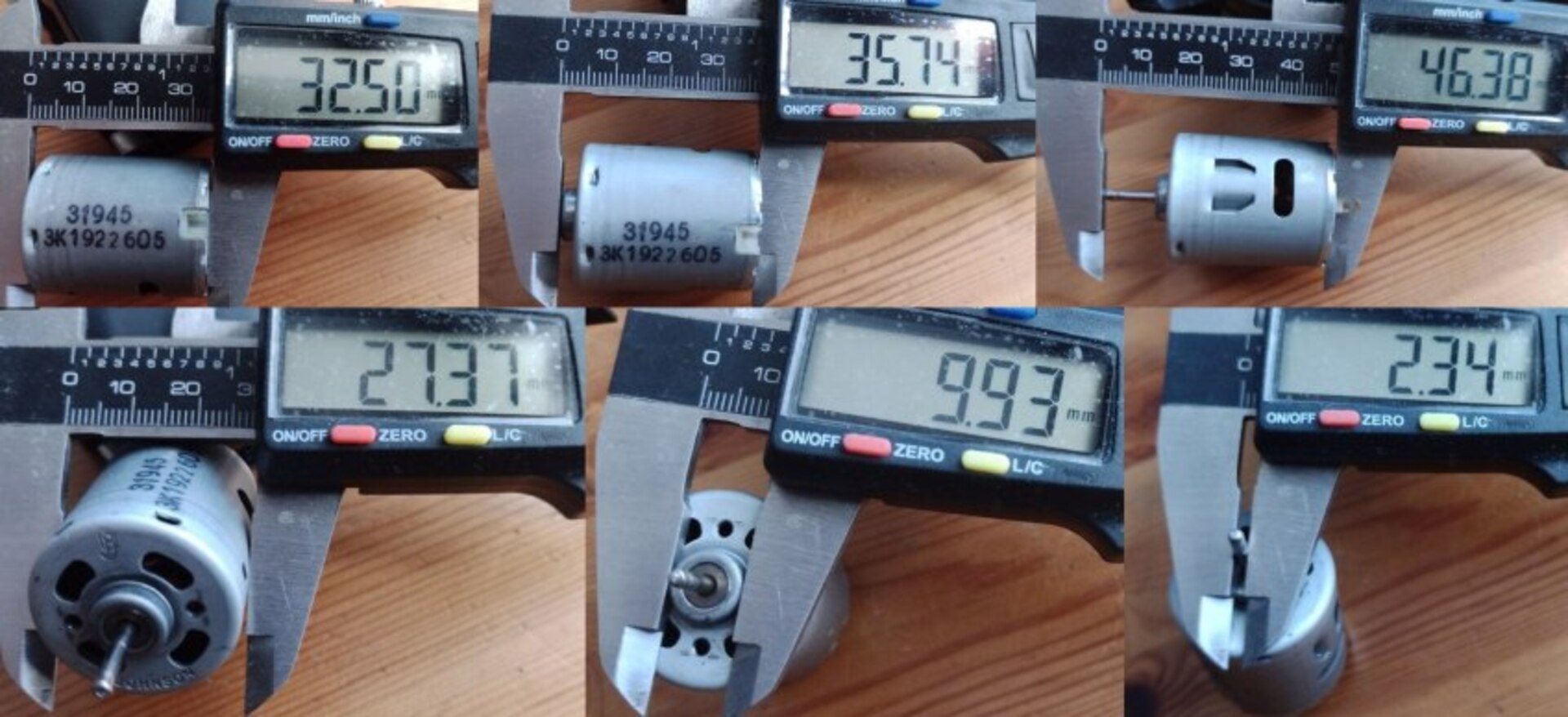

Csak találtam az alin:
RS-365S Motor

Összezavart az a sok szám

[Vetesi75]

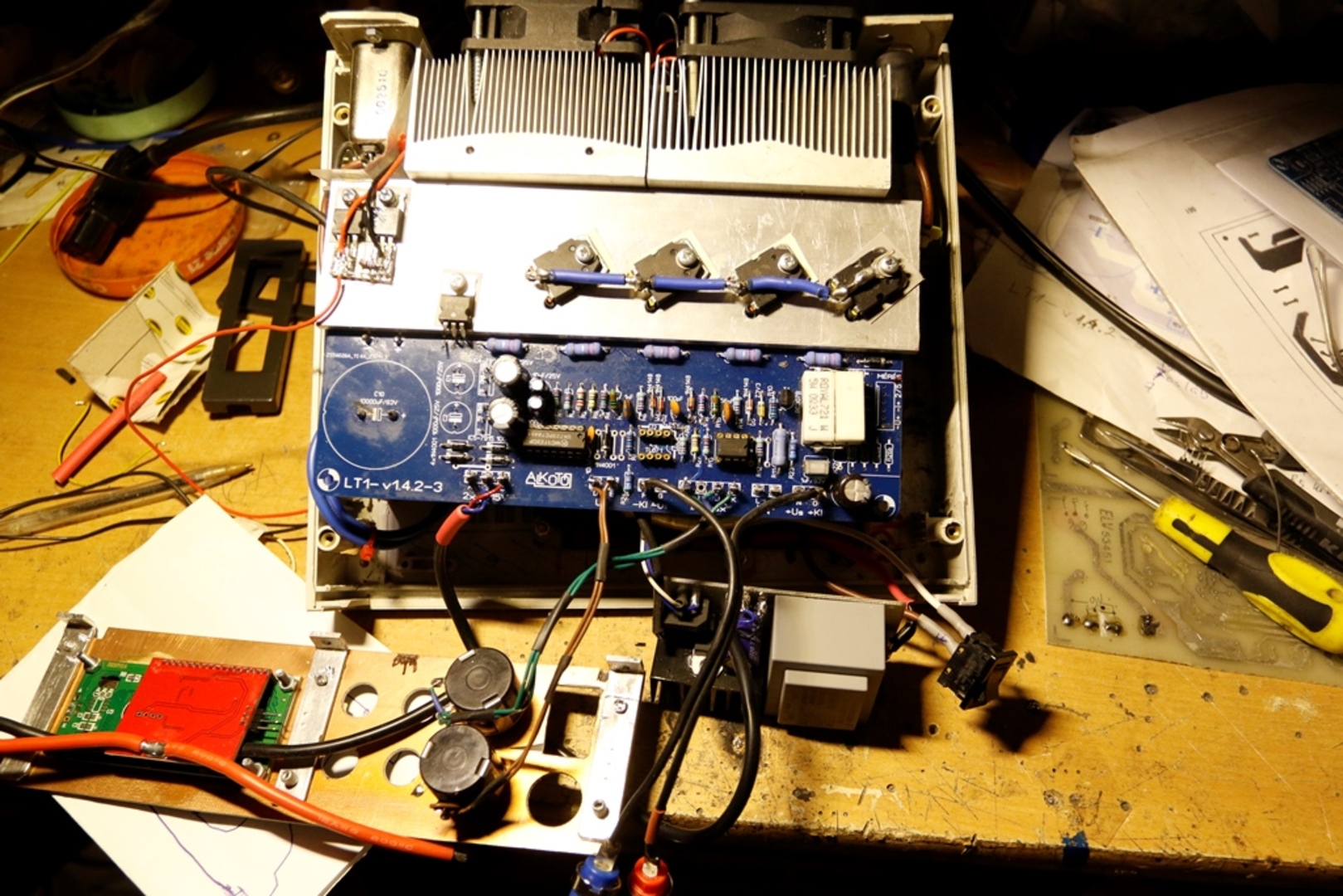

Szia! A már beültetett lapról is tudsz képet rakni?

[y0ymaie2g]

Kedves Ferenc!

Nem látom a 100nF-os hidegítő kondenzátorokat a 723 és 071 IC-k tápjain (X5R, X7R).
 A 7815 és 7915 bemenetén sincsenek meg ezek.
Ha a nyák át van tervezve, korrekt a szűrés, utána szerintem nem lesz vele gond.

Üdv.:
Tamás

[Vetesi75]

Belsőkompenzálású műveletierősítővel sem célszerő nagyon kis időállandójú integrátort alkotni, mert könnyen oszcillátorként működhet a kütyü. Így nyilthurokban vajon milyen lehet annak a fokozatnak a dinamikus viselkedése?

[7ribea2ss]

Ma annyi időm volt, hogy 100 nF-al hidegítettem a TL072-öt már kevésbé melegszik, de még nem működik. Holnap teszek 100 nF-ot a szükséges helyekre.Még a nyákot izopropillal le kell mosnom, de itt falun nincs a bótba.



[TBS-TEAM]

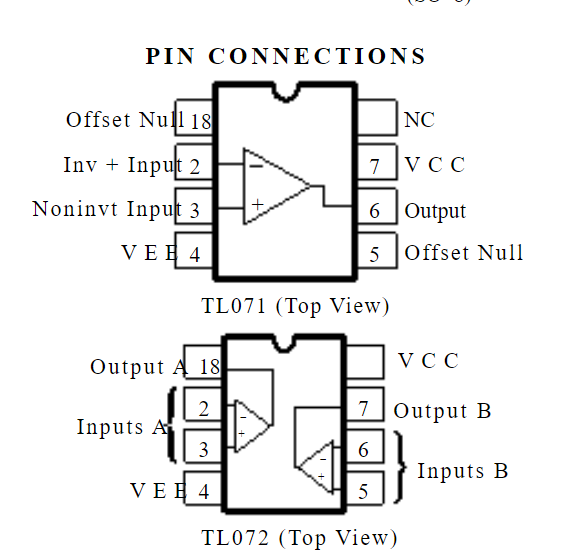

A TL071 és a TL072 lábkiosztása nem egyezik meg.



[7ribea2ss]

Köszönöm a segítő hozzászólásokat, a táp kiválóan működik,

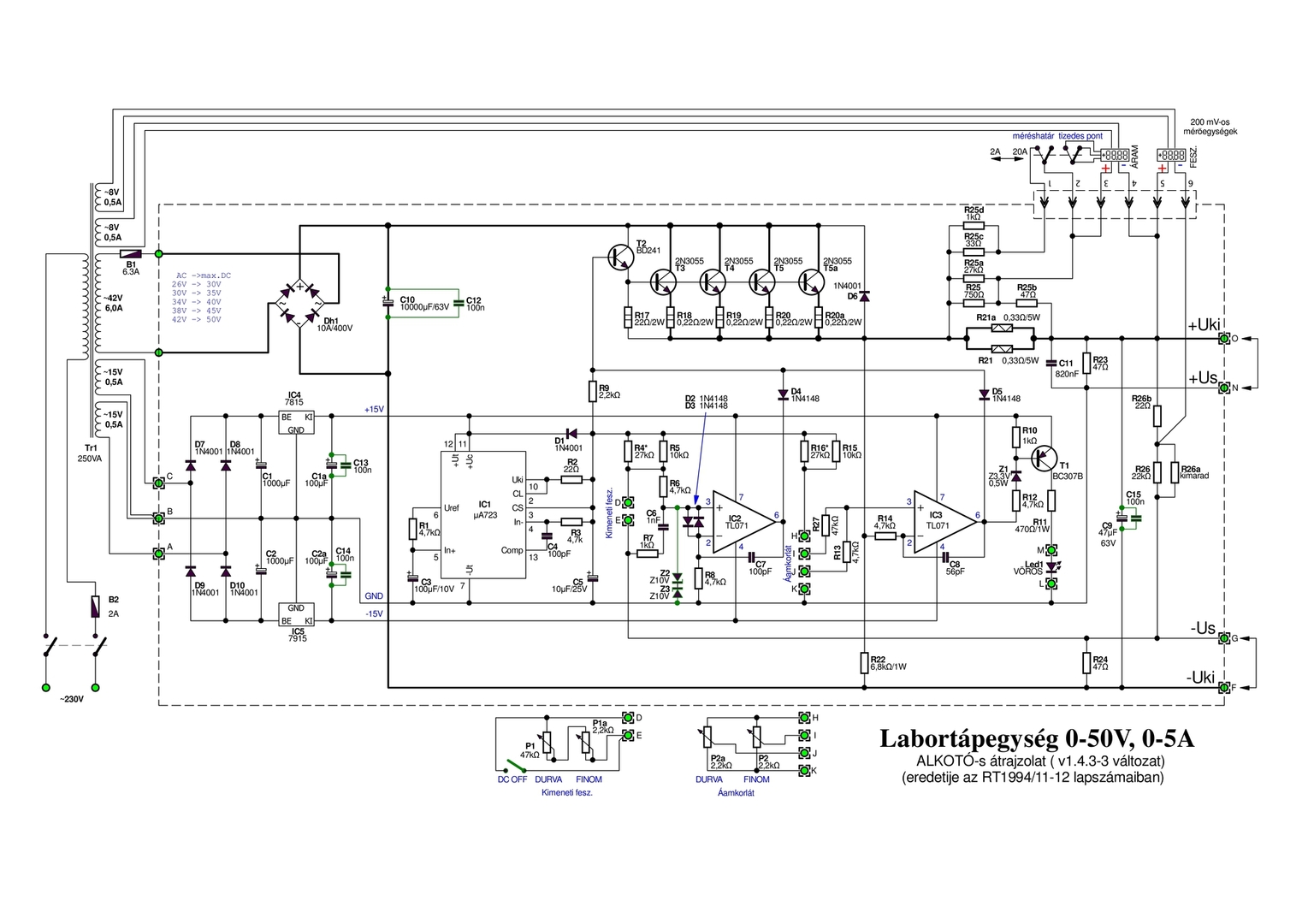

a hiba az volt, hogy az alkatrész jegyzék a beültetési rajz alapján készült ahol az IC 1, IC 2 TL072, közben a kapcs. rajzon TL071. Ezt sajnos benéztem.
TBS-TEAM fórumtárs vezetett rá a megoldásra.



[x5izpkum]

Valakinél nincs elfekvőben pár db 27C512-es UV EPROM 28lábú (tetején van egy kis ablak) meg 29F010-es PLCC32-es tokozásban?

[kgl]

Sziasztok!

Segítséget kérek. Egy kis cnc marógépet szeretnék építeni, vásároltam hozzá egy léptetőmotor készletet. Ezt :
https://www.aliexpress.com/item/1005003912398322.html?spm=a2g0o.order_list.order_list_main.21.21ef46b5coalQ3

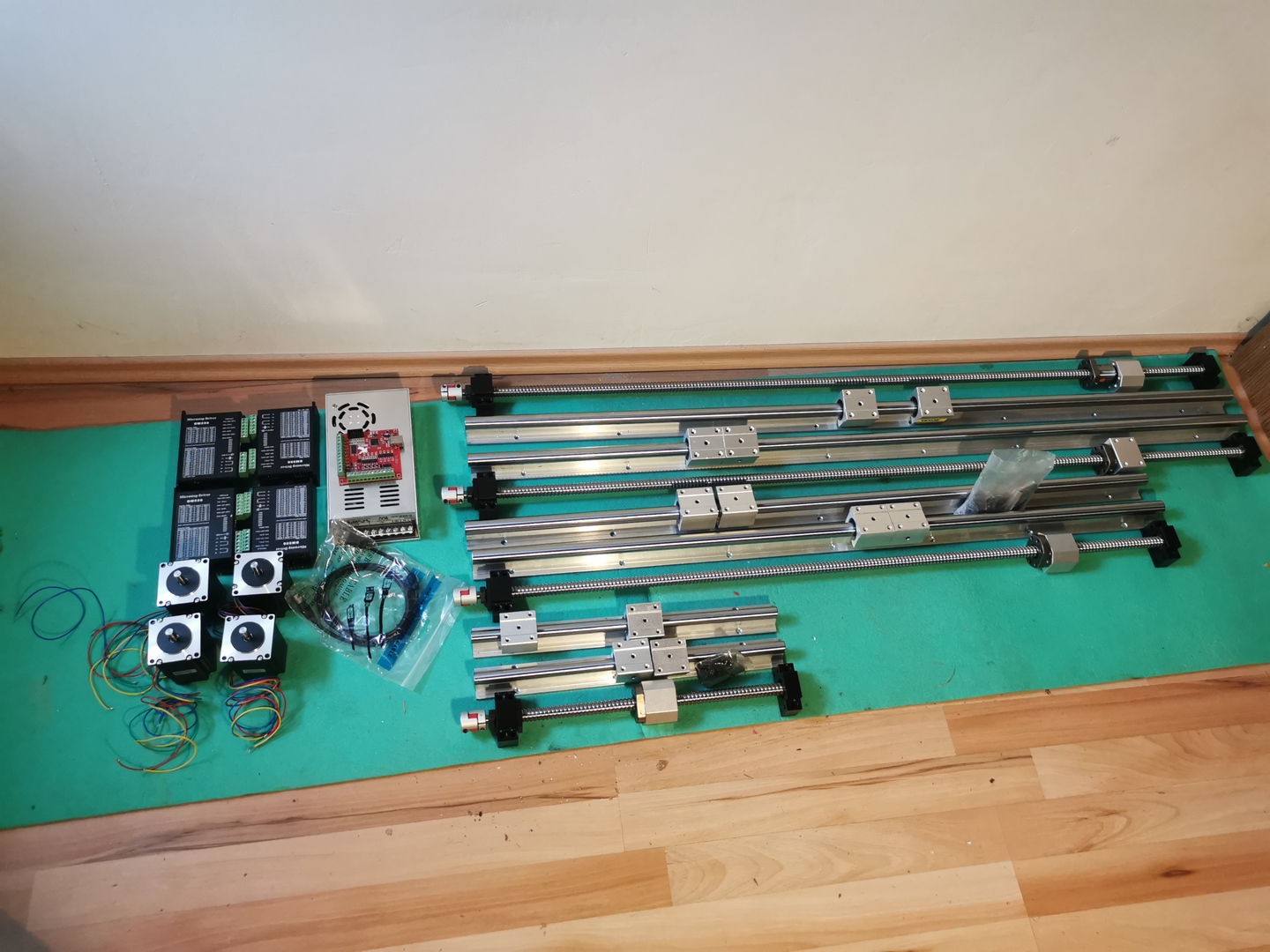

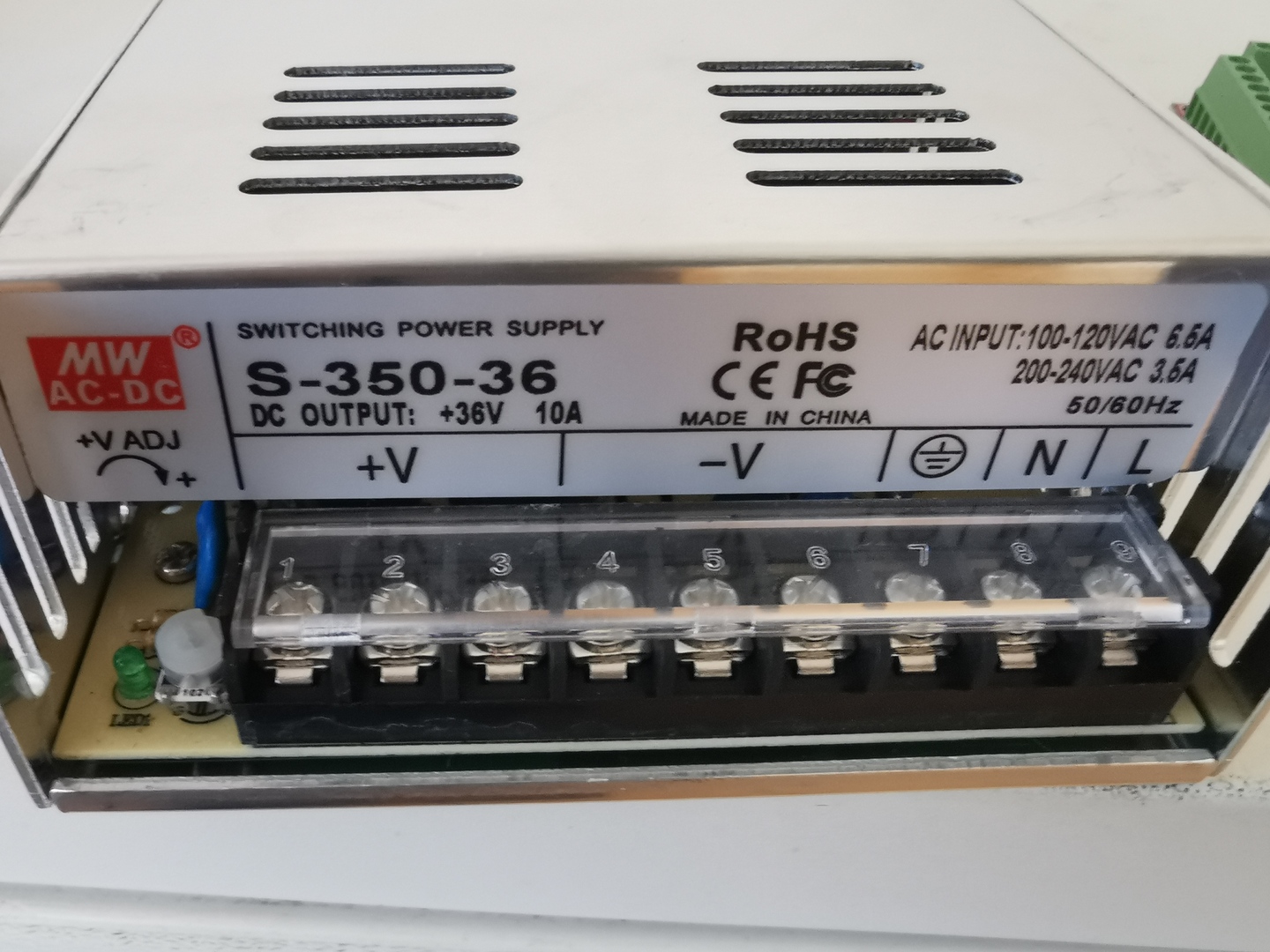

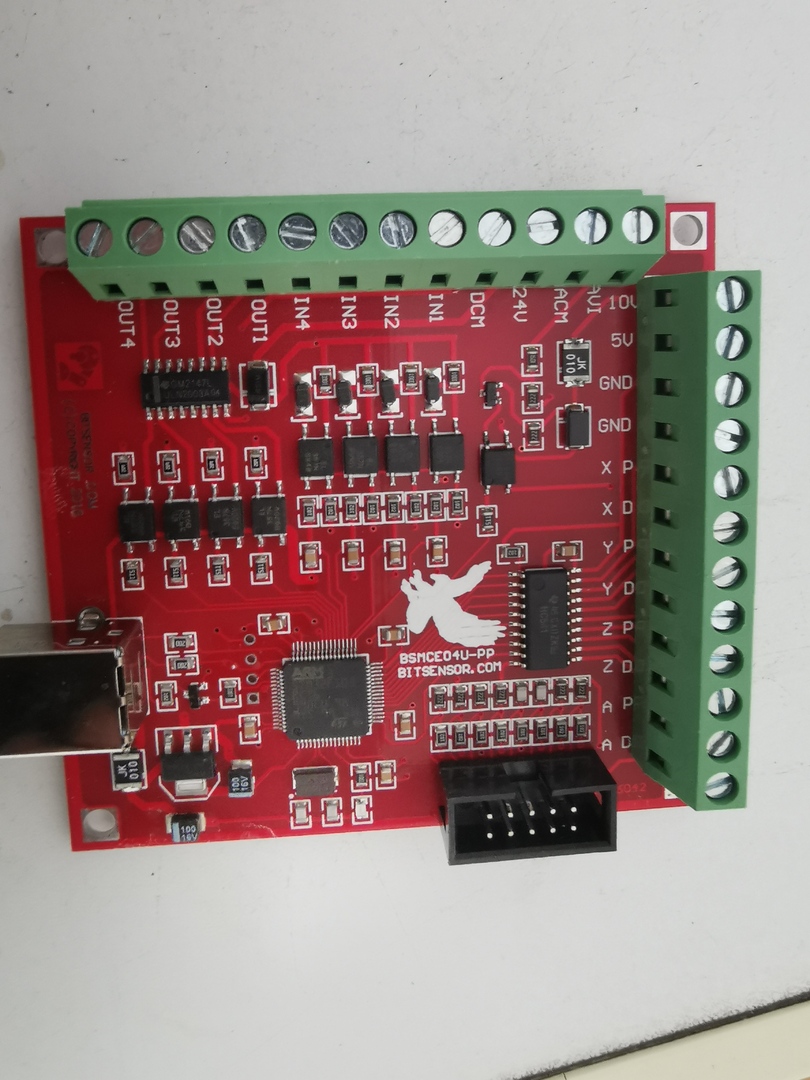

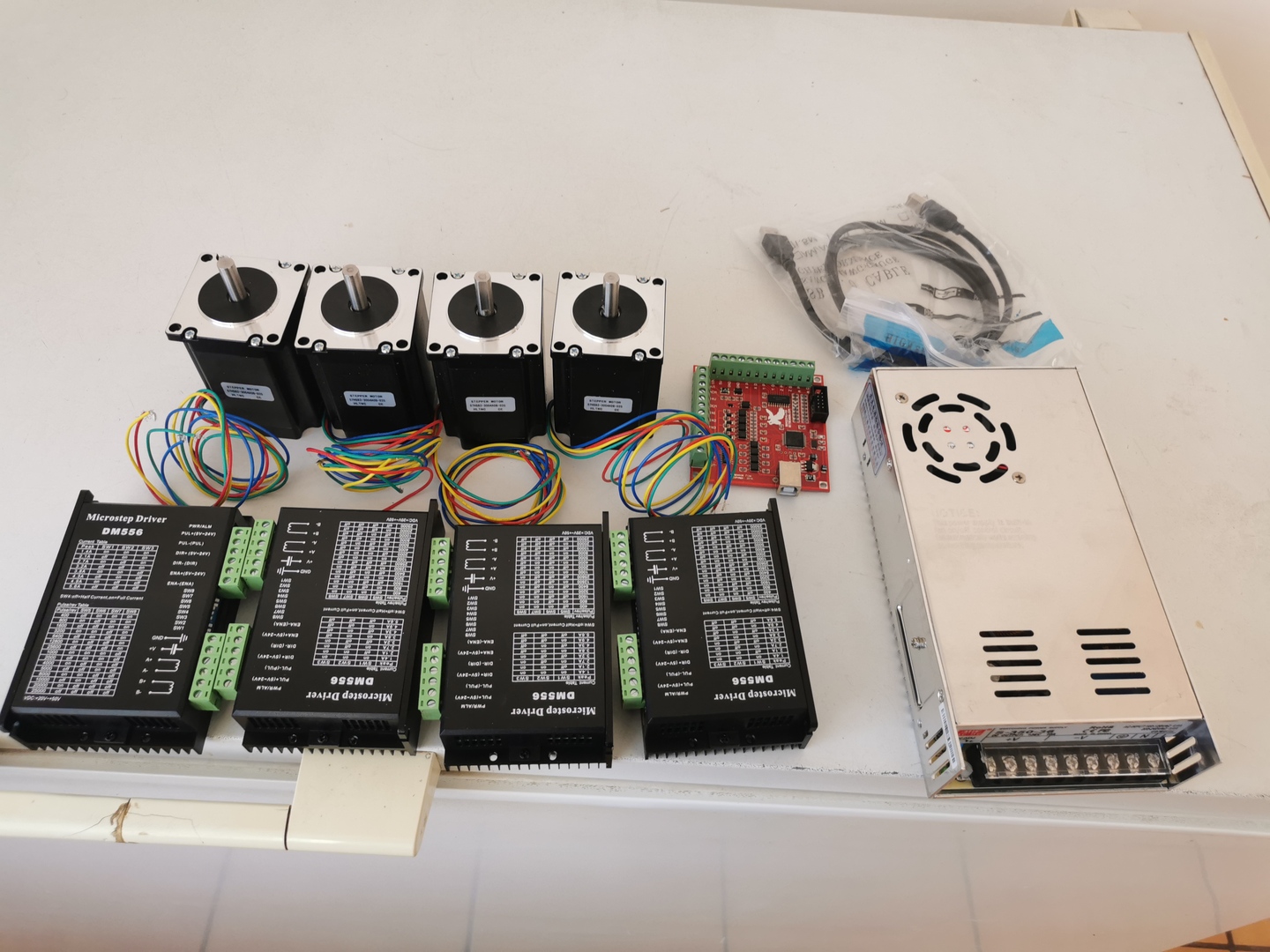

A tápegységet hálózatra kötöttem, és a 36V-os tápegység 36V feszültséggel indul, majd körülbelül 5-8 másodperc alatt felmegy a feszültség 46V-ra terheletlenül.  Van egy állító pótméter a vezeték bekötések mellett, az a minimumra van tekerve. Ha állítok rajta akkor 55V-ra is fel tudom állítani a terheletlen feszültséget. Félek így rákötni a vezérlőkártyára aminek a típusa Mach3 sorosport vezérlésű, BSMCEO4U-PP túpusú. A teljesítmény meghajtók pedig DM556 típusuak. Sajnos semmilyen kapcsolási rajzot vagy leírást nem küldtek a csomagban, így emailban kértem egy bekötési rajzot az eladótól.Amit küldött, azzal sem megyek sokra, mert minden kínai feliratozású és nagyon hiányos is mert csak 1 teljesítmény meghajtó bekötése van rajta. Van valakinek normális rajza ehhez a készlethez?
A másik kérdésem az lenne, hogy szeretném az asztalon próbából összekötni a rendszert elektromosan, de nem tudom hova kellene árnyékolt vezetéket vásárolnom.
Úgy tervezem, hogy a legkisebb feszültségre állítva indítom el először az összehuzaozott rendszert, és a tápegység terhelt feszültségét fogom beállítani 36V-ra. Ha a motorok elkezdenek forogni, akkor sejtésem szerint ez le fog csökkenni, így nem tudom hogy jó lesz e így az első beállítás.

Köszönöm a segítséget és Boldog Új évet kívánok.



[kgl]

Amit kifelejtettem:

A géphez 4 motort és teljesítmény meghajtót vásároltam mert az X tengely mindkét oldalán lesz egy-egy motor mivel az Y tengely 100 cm-es és elcsavarodna ha csak az egyik oldalon van meghajtás. Elég nagy lesz az Y és Z tengely súlya is, így kell az erő is a mozgatáshoz.
Nem találtam még leírást, hogy hogyan kell a 2 db léptetőmotort úgy bekötni, hogy egyszerre müködjön párhuzamosan és ezt majd hogyan kell beállítani a Mach3 programban.
