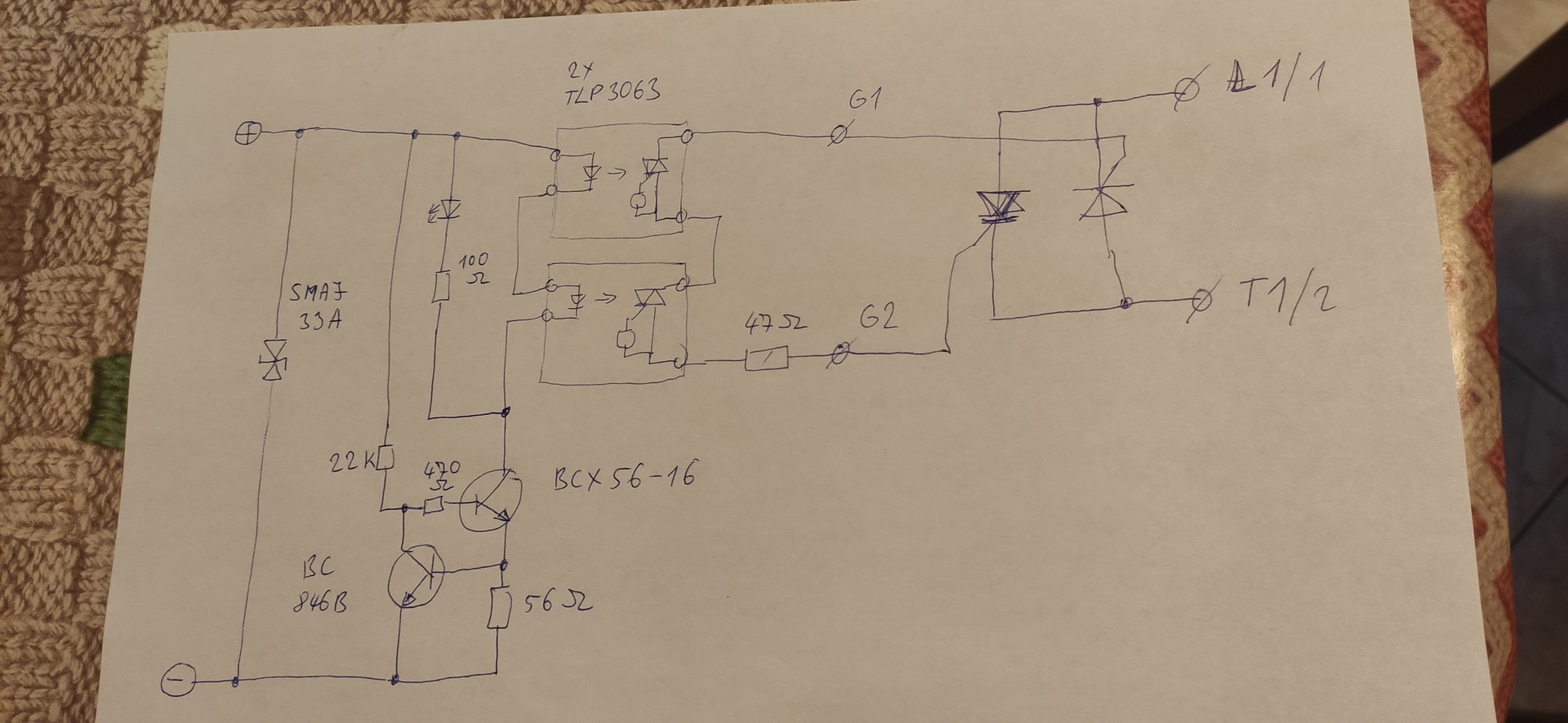

SSR belső kapcsolása

[svejk]

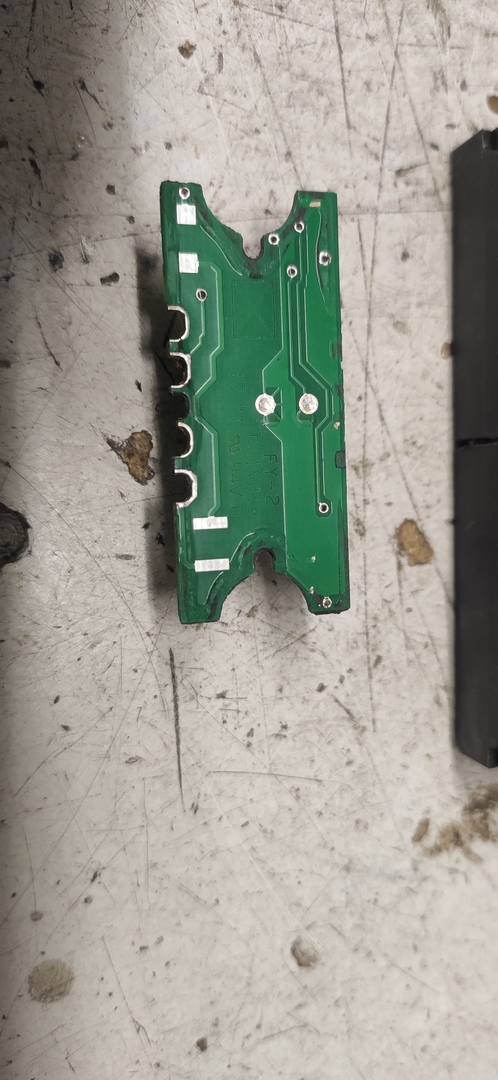

Hideg műszerrel mérve nem találtam hibát, "összeraktam" az SSR-t.

Bekapcsoláskor rögtön adta magát a hiba az alsó TLP kimenete átvezet.
A két meghajtó ugyan sorba van kötve tehát ekkor sem kellene vezetnie az egészenek de a felsőre így rákerült a teljes fesz és csak bekapcsolt félhullámonként.

Kár volt az egészet szétszedni, kis ügyeskedéssel ki tudtam volna cserélni a TLP-ket felülről is.

Ja, megjegyzem a nyák alján van helye Snubber alkatrészeknek de nem raktak bele.



[TBS-TEAM]

Jól elvoltál vele egy darabig. [#law]
R-C tagot rakj az új triakhoz. [#eplus2]

[svejk]

Szeretek végére járni a dolgoknak.

[svejk]

Szerinted mekkora értékek kellenének?

[ajpwg6jrn]

Én 100-200pF és 10R körüli értékpárban gondolkodnék.
Esetleg ha gyengébbet akarsz akkor 47pF és 10R.

[ajpwg6jrn]

Fura, ebben olyan mintha 22k és 100nF lenne.
400V 50Hz-nél nekem az már erősnek tűnik. Elég sokat disszipálhat.https://www.fruugo.hu/rc-absorptionsnubber-circuit-module-relay-contact-protection-resistance-surge/p-123450819-259455817?language=en&ac=KelkooCSS&utm_source=organic_shopping&utm_medium=organic

[TBS-TEAM]

0,22uf/630V AC + 27ohm 5W

[svejk]

Ááá.. bőven a több tíz-száz
100 nF tartományban lesz az.

[svejk]

Szerintem az 5 W túlzás de majd kiszámolom.

[ajpwg6jrn]

Attól függ mi a cél. Bár itt ponthegedáló trafóhoz kell, szóval nem gond ha kikapcsolt állapotban is folyik pár mA.
Számolni kellene egyet mekkorát rúghat a trafó, abból ki lehet számolni mekkora energiát kell csillapítani (tárolni).
De gondolom ez teljesen felesleges, mivel a puding próbája az evés alapon lesz meghatározva.
Én fényerőszabályzós kapcsolásokhoz mindig 1-200pF-et raktam 10R-mal kb. (Igaz azoknak 40-60-100W-os izzókat kellett csak kapcsolgatni.)

[g89ketty]

Még  egy tipp: 220 Ohm 100 nF

[g89ketty]

A 100nF 50Hz-en 32kohm

[ANTAL GÁBOR]

Találtál azóta 600 V os nem nullátmenetes optotriac ot ?
