[svejk]

Azta!
Ezeket fejböl írtad?


Köszönöm, akkor jó lesz ami van.

[onagy]

Emlékezetből. Korábbi életem foszlányai...
O.

[svejk]

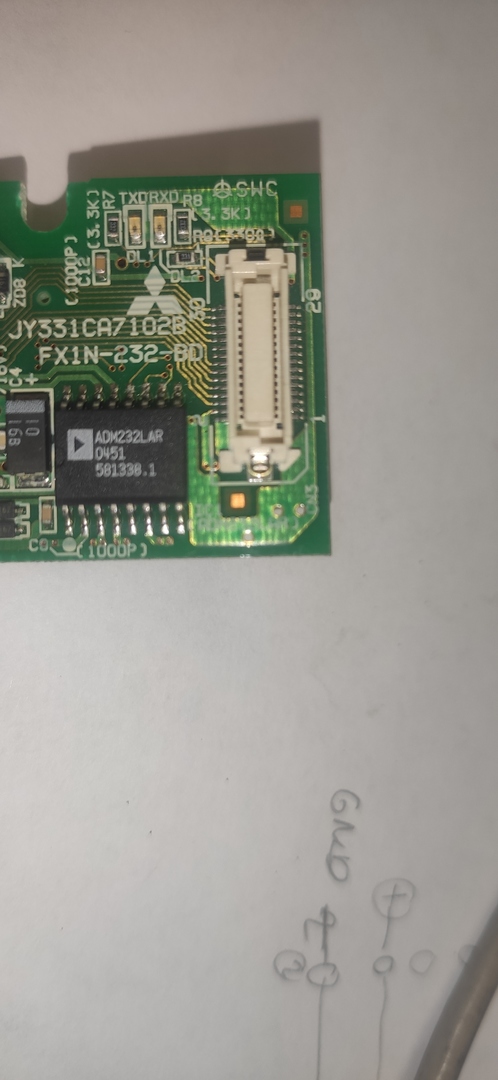

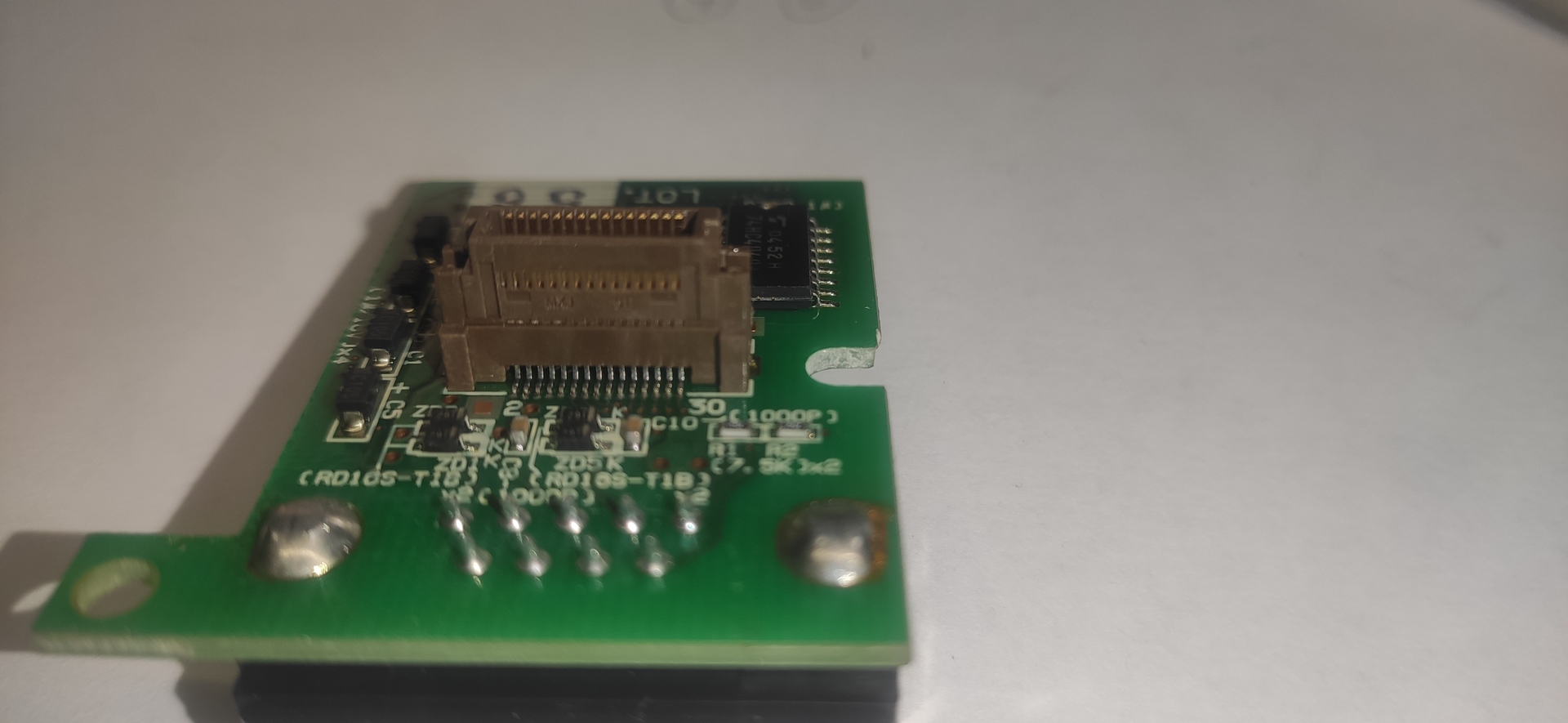

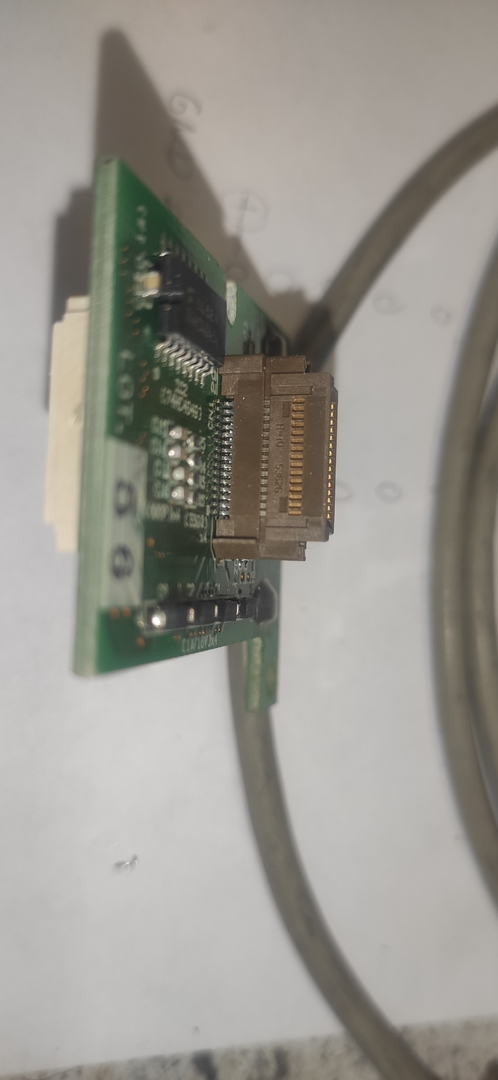

Segítség kérek csatlakozó beazonosításában.

A barna színűre lenne szükségem.

Ezeket a feliratokat látom rajta:
MXJ  5E  a másik oldalon H=10  53626

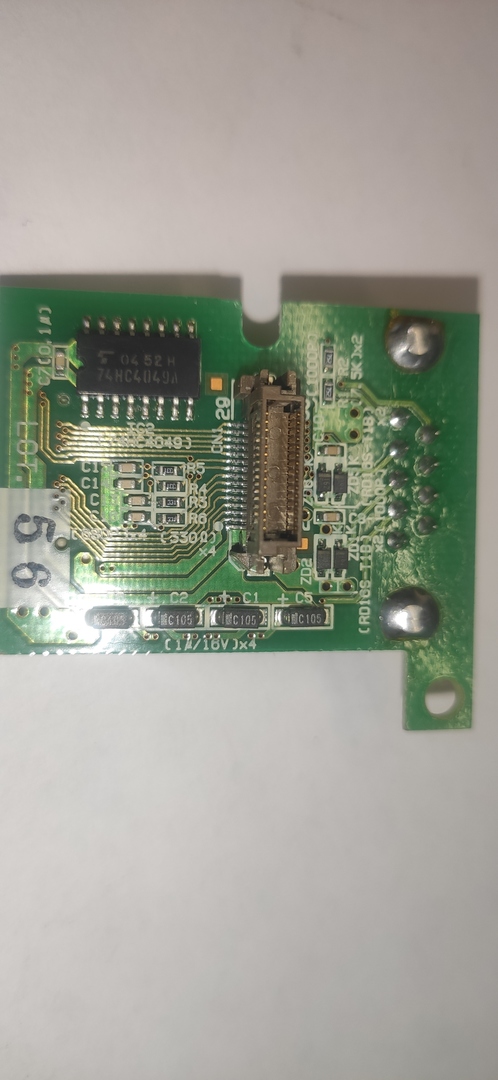

A fehéret csak azért mutatom, mert az az ellendarabja.

1/40"-nak (0,635 mm) mérem a lábkiosztását.

Ha valakinek esetleg bontós panelon van ilyen azt is megvenném, 2-3 db kellene csak

(egyébként FX1N PLC kommunikációs moduljainak a csatija)

[svejk]

Basszus, a képek lemeradtak, íme:



[ajpwg6jrn]

Én is aláírom az itt leírtakat.
A nagyon híg gyári folyasztószereket érdemes alaposan IPA-val letakarítani és azt is sűrített levegővel lefúvatni. (Nem a házilag kutyult IPA fenyőgyanta folyasztószer kombóra gondolok. Az még védi is az áramkört, mivel egy vékony filmréteg ott marad és nem oxidálódik.)
A híg áttetsző gyári folyasztószerek ha nincs külön jelölve hogy nem okoz gondot és nem kell letakarítani, akkor minden esetben el kell teljesen tüntetni a felületről, mert későbbiekben elfogynak az alkatrészlábak, viák, vezetősávok 8ahol sérült a lötstopp).
Nekem is vannak ilyen PCB-im, így már megtanultam melyiket hogyan kell használni.
Én is a géles folyasztószereket kedvelem kézi forrasztáshoz (sőt meleglevegőhöz is), abból is azokat, amiket nem kell eltávolítani. (Ettől füttegletül én mindig beáztatom IPÁ-ba a teljes PCB-t és megtakarítom.) Persze ha van kontaktus, gomb, szenzor.... bármi, arra külön oda kell figyelni.

[ajpwg6jrn]

Foxxconn vagy molex csatit keresnék google képkeresővel.
Foxconn 30pin connector (SMD vagy Card to card)
Molex 30pin connector (SMD vagy card to card....)
Ez eléggé hasonlít, de itt 0,5mm a pintáv.
https://www.tme.eu/hu/details/mx-52991-0308/lemez-lemez-csatlakozok/molex/529910308/

Szóval lehet hogy a Mouser felületén kellene jól belőni a szűrőket.
Esetleg a Farnellnél is szét lehet nézni.

[ajpwg6jrn]

Esetleg ez: https://hu.farnell.com/molex/53627-0674/mezzanine-connector-header-60pos/dp/3500625?gclid=Cj0KCQiArsefBhCbARIsAP98hXQOCCutkV1ckqygrrhP98YoW1vDrnVyMJ51juD8dQdrwb67bL4RWR8aAm9UEALw_wcB&mckv=s_dc|pcrid|621709332401|plid||kword||match||slid||product|3500625|pgrid|141217317276|ptaid|pla-298884436745|&CMP=KNC-GHU-GEN-SHOPPING-PLA&gross_price=true

[svejk]

.
Most nincs már a kezem ugyeben de ez nagyon hasonlít rá, persze 30 Polusuban kellene
Köszönöm!

[ajpwg6jrn]

És akkor szinte biztosan megvan: https://www.molex.com/molex/search/deepSearch?pQuery=q%253D*%253A*%2540fq%253Dcollection%253Aimpulse%2540fq%253Dcollection%253Aimpulse%2540fq%253Dcollection%253Aimpulse%2540fq%253Dcollection%253Aimpulse%2540fq%253Dproductname%253A%2522SlimStack%2522%2540fq%253Dnumberofrows%253A%25222%2522%2540fq%253Dnumberofrows%253A%25222%2522&currentQuery=circuitsmaximum%3A%2830%29&origin=_l1stv13w

Még csak előszűrve, az oldal közepétől lefelé vannak olyasmik, amiket keresel.
Ha megvan a kívánt, akkor vagy írj a TME-nek, Farnellnek, Mousernek...
Ha nem megy, nekem van közvetlen kapcsolatom elég sok disztribútorhoz, akkor írj nekem és továbbítom.

[svejk]

Köszönöm még egyszer!

Igen, ez lesz a nyerő.

[svejk]

Várni, mindig csak várni....

[svejk]

Egy ilyen thirisztor modult szeretnék antiparalel kapcsolásban "szilárdtestreléként" működtetni.

Milyen egyszerű frappáns Gate meghajtást ajánlanátok hozzá?
Valamelyik MOCxxxx-el?

Nem feltétlen kell nullátmenet kapcsolás, sőt talán jobb is lenne anélkül mert egy ponthegesztő trafót kapcsolgatna.

[ANTAL GÁBOR]

Pár hete pont hasonló dolgon gondolkodtam .Utánanéztem a  MOC - oknak . Én is olyat kerestem amelyik nem nullátmenetes . Csak 400 V os t találtam  ( és kicsinek  ítéltem ) Ami 600  V os az mind nullátmenetes volt ,amit találtam  Magyarországon.

[Jozs]

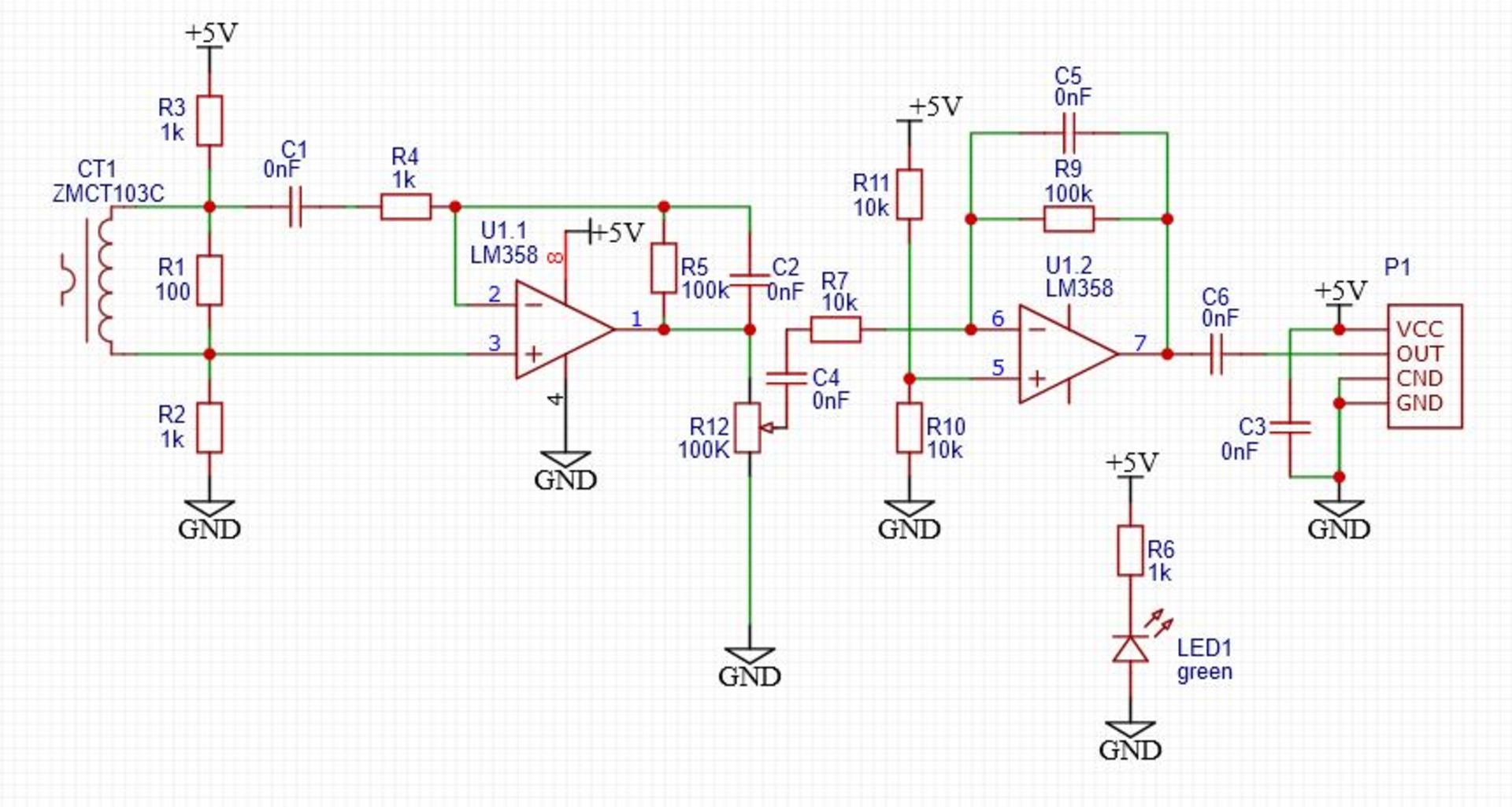

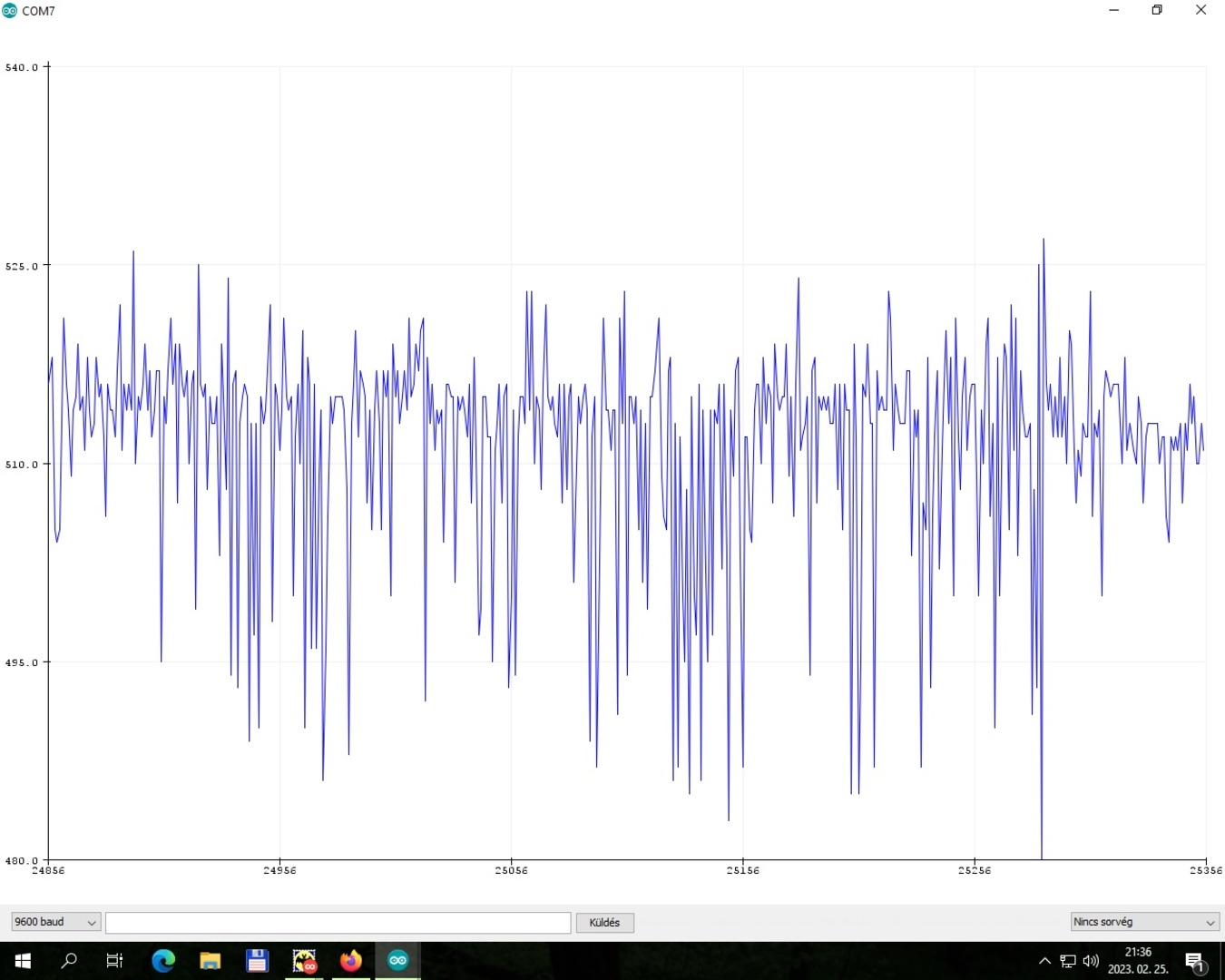

Most ott tartok, hogy a C6 kondit kiiktattam, így már tényleg nem mászik el a nyugalmi 2,5 V -os középfeszültség, viszont ... nagyon zajos. 512 körül kellene lennie A/D átalakítás után ( 0-1023 tartományban, ugye ), de ez sokkal jobban ugrál ( lásd mellékelt kép ). Érdekes módon tegnap amikor próbálkoztam kondikat teszegetni ide-oda volt néhány perc amikor tök zajmentes volt ahogy kell, de aztán elmúlt és azóta sem tudom megismételni. A tápot is próbáltam szűrni. Szkóppal néztem a belső jeleket, az IC 6 -os lába még rendben van, de a 7 -es kimenet mégis zajos. Próbáltam az Arduino másik analóg bemenetén is de ugyanaz a helyzet [#nemtudom].



[ajpwg6jrn]

Gondolom nem akarsz mindig 10msec-ig bekapcsolva maradni (feltételezem hogy 50Hz-es hálózati feszt akarsz egy trafóra kapcsolni), szóval a nullátmenetes megoldás itt ki is van lőve.
Mielőtt nagyon belemélyednél ebbe az antiparallel tirisztoros dologba, mekkora az a trafó, amit kapcsolgatni akarsz?
Mert fillérekért lehet ám ehhez kész ÁK-öröket kapni, még nekem is van egy, ha kell szvíesen átadom, már úgyse használom.
Ebből, a 10A-es verzió elég jó kapcsolóelemmel rendelkezik:
Spot welder
