Adott egy impulzus adó szenzor, ami előtt lánckerék küllője halad el, igy fordulatonként ad 5 impulzust.
Tesztelném, de elakadtam.
3 vezetéke van, feketére GND-t pirosra +12V-ot adtam. (ez jár neki)

Analóg műszerrel mértem a sárga impulzus vezeték és a piros között forditott polaritással 12V-ot. A szenzor előtt fémlapot mozgattam, de semmi fesz változás nem történt.

Sárga és GND között nincs semmi fesz, ott sem történik változás.
Persze a neten sincs semmi kapcsolás róla. Azt sem tudom, hogyan működhet, mert egy mágnes is van az érzékelés síkjában. Milyen szenzor ez? Tudtok valami tippet, hogyan kéne mérnem?  Vagy döglött lehet?

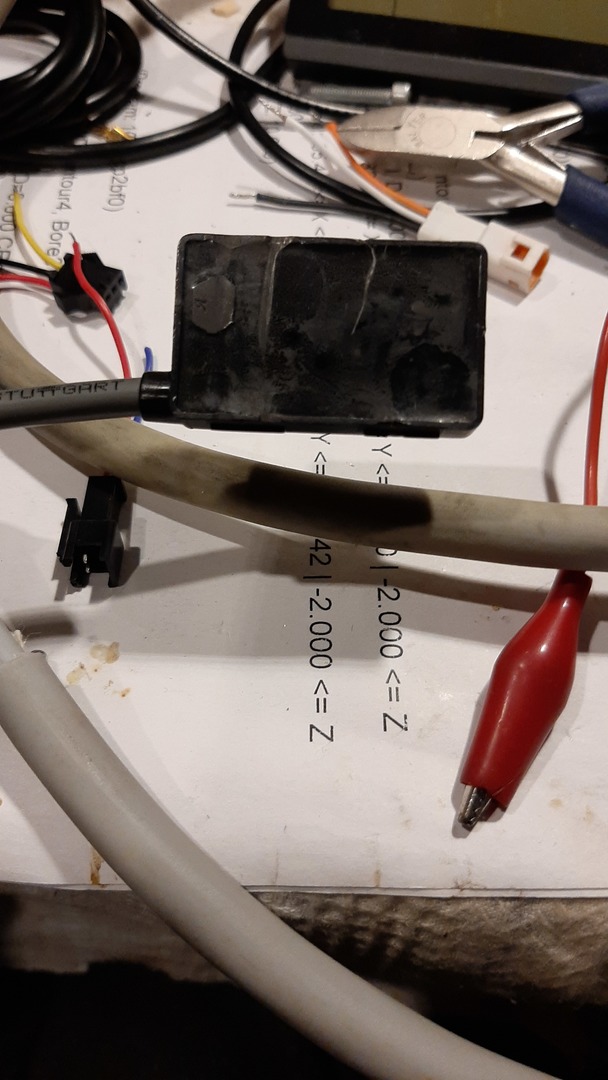

így néz ki:



[zozo]

Bocs, elfelejtettem a képet kivágni a környezetéből.[#rolleyes]

[izbeki]

Reed relé lehet, mágnest tegyél elé, akkor kapcsol!

[ANTAL GÁBOR]

Ha félvezetős akkor lehet hogy open kollektoros ( PL TLE4905 ös hall ) Én  tennék egy munkaellenállást a kimenet és a pozitív közé

[2f428kduf]

Leddel!

[gtibi]

Szia, ez egy elektromos kerékpár első lánckerékre való jeladó.  Vahy indutív, vagy hall, ahogy előttem írták, kimenetre led+ellenállás.


http://czujnik%20obrotów%20gazelle%20orange%20plus%20innergy%20-%207413172936%20-%20oficjalne%20archiwum%20allegro

[zozo]

Köszi mindenkinek, holnap futok vele még egy kört.
Majd jelzem mire jutottam. (Gtibi, köszi, de a link nem müxik)

[RJancsi]

Talán így: LINK

[zozo]

Ja, ez OK, köszi, de képeket én is találtam, csak kapcsolási rajzot keresnék...

No a lényeg, csak nem bírtam ki és rádobtam egy LED-t sorbakötött 2K ellenállással, (piros-sárga közé) de annyira lerántotta a 12V feszt 2V körülre, hogy épp csak hunyorgott a LED.
Szóval akkor mégsem valami nyitott kollektoros ketyere.

A HALL sensorosom az frankón működik így akár analóg műszerrel mérve is, de ez nem úgy müxik.

A proximity szenzorosokban sincs mágnes beépítve. Akkor továbbra is kérdés, ez mi a fene?

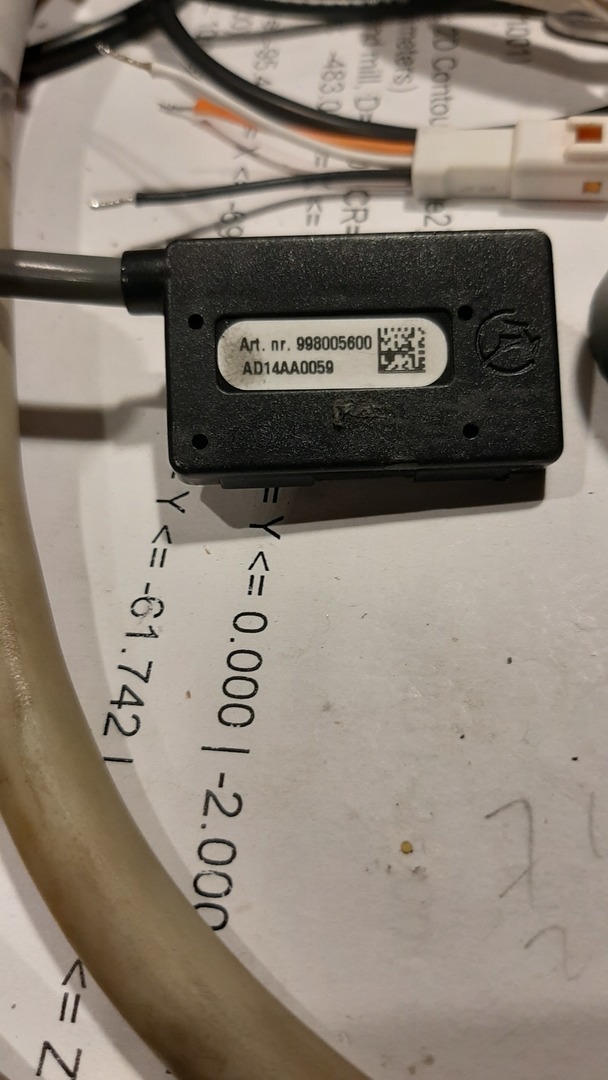

(A képen látszik a kidudorodó mágnes rajta)

[RJancsi]

Nem sokra mész vele, de ezt találtam. Nem lehet, hogy induktív közeledésjelzőként működik? A tápfeszültséggel létrehoz egy mágneses teret és ha valami fém kerül elé akkor megváltozik a rendszer induktivitása. Ezt analóg műszerrel nem igazán tudod kimérni.

[svejk]

Valójában egy mágnes és egy tekercs kombója.

A lényege valószínű az benne, hogy szaporább jeleket tud venni mint a mezei induktív közelítéskapcsoló.

CNC eszterga főorsó jeladójánál találkoztam ilyennel, egy 500 fogú talán 0,4 modulos fogaskereket tapogat le.
Ez ugye 3000-es fordulatnál már 25 kHz.
Mondjuk itt szinusz a jelkimenet is.
