Lásd: [#t47p22826#]

De a dolog meg van oldva, legbiztosabb a két jel fázisfigyelése lesz.
Valószínű lesz mikrovezérlő a projectben de ha nem akkor egy 4013 is elég lehet. Egyik jel a clock-ra másik a data-ra.

[svejk]

A poén benne, hogy már az eredeti kérdésben [#t47p22823#] is a fázistolást akartam érzékelni. [#circling]

Csak mindenáron a passzív elemekből álló forgásirány érzékelő járt a fejemben.

[Dakota25]

Hogy mi??



[Csuhás]

Igen így van. Viszont csak a tekercsek két vége és a közös pontjuk hozzáférhető.

Apropó Svejk nincs ott a kondi közvetlenül a motor mellett? Mert ha igen akkor két két reed relével ez volna a legegyszerűbb megoldás.

[Dakota25]

Most akkor hülyének néztél?

[Csuhás]

Nem. Nem szokásom, de alighanem elbeszélünk egymás mellett. Bocsi!

[svejk]

A kondér valahol egy vezérlődobozban nyugszik.
Mint írtam csak a szűz motorhoz menő 3 szálához van hozzáférés.

[kaqkk007]

A fázissorrendes fázisvédő relé nem lehet megoldás ? Ha behúz akkor az egyik iréány ha elejt akkor a másik , akár kettőt is lehetne rákötni mindkét iránynak megfelelően akkor az egyik iránban atz egyik a másik irányban a másik lenne behúzva.

[ajpwg6jrn]

Szerintem meg így helyes a rajz.
És Svejknek abban igaza lehet hogy az áramokból nem lehet eldönteni abban az esetben ha a két tekercs impedanciája közel azonos, mivel egy jó kondival sorbakapcsolva valamelyik tekercset az áramok közel azonosak lesznek a kondi nélkül bekötött és a kondival sorbakötött tekercseken. Csupán a fázishelyzetük van eltolódva közel 90°-kal.



[svejk]

Azért nehogy egymás torkának essetek!

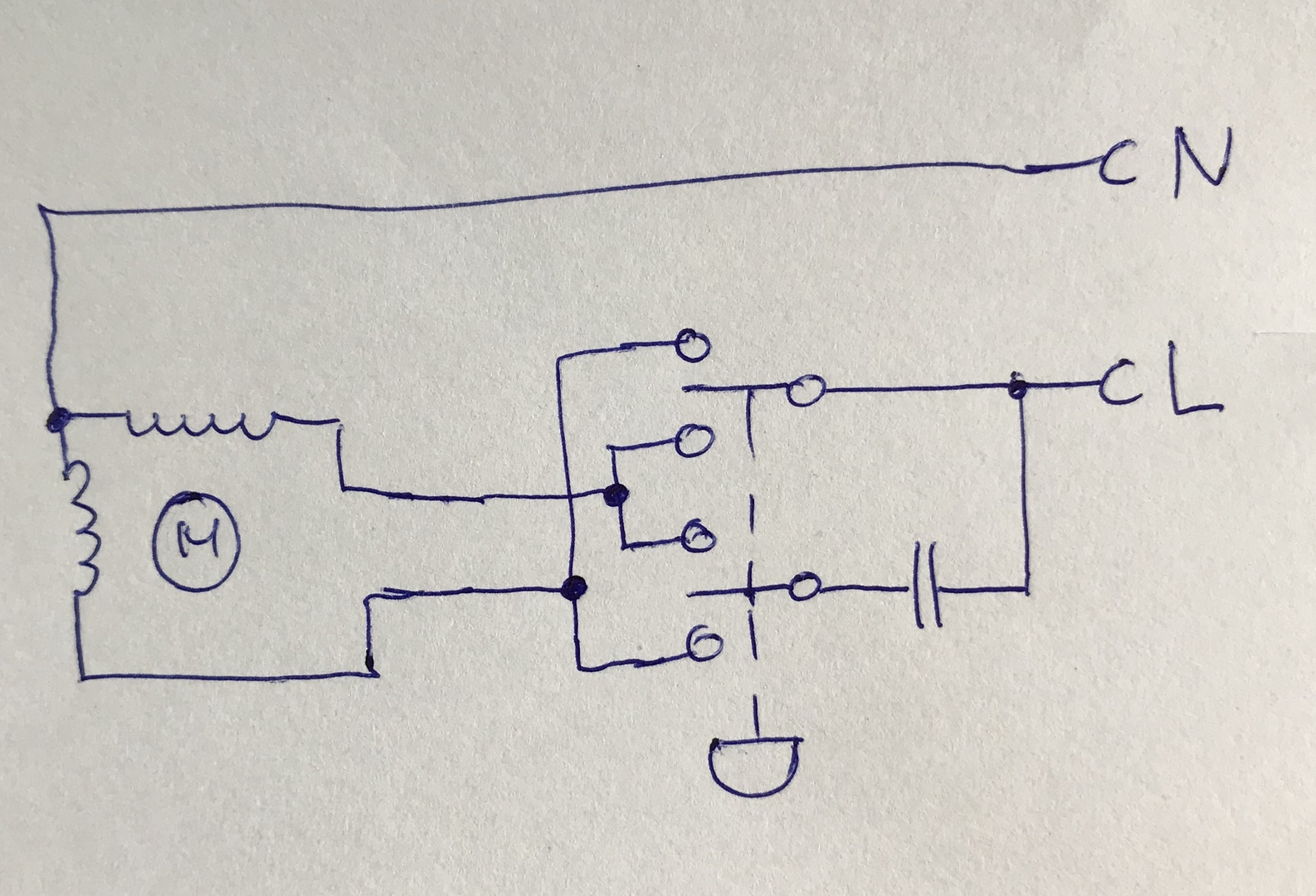

Elméletileg meg van oldva és ez volt az alapkérdés rajz formájában.



[Dakota25]

Az újabb információk alapján nyilván így helyes, de korábban nem tudtuk, hol a kondi. Vidám lett volna, ha a motoron van. (Bár akkor Svejk nemigen dobta volna fel a kérdést.)
A valódi változatra van egy újabb egyszerű(nek tűnő) tippem:
Csak egy nullpontátmenet-érzékelős szilárdtest-relé kell hozzá. Egyik vezeték (leosztva) hajtja a bemenetet, másikat kapcsolja a relé.
Erős gyanúm szerint attól függően, hogy melyik a tolt fázis, a relé kimenetén vagy pozitív, vagy negatív félhullámok jelennek meg.

[svejk]

Őööö...  "Csupán a motor 3 kivezetéséhez férek hozzá..."

"No de ugorgyunk!"

Az ötleted viszont elgondolkodtató, ki kellene próbálni.

[Dakota25]

Ugorgyunk...

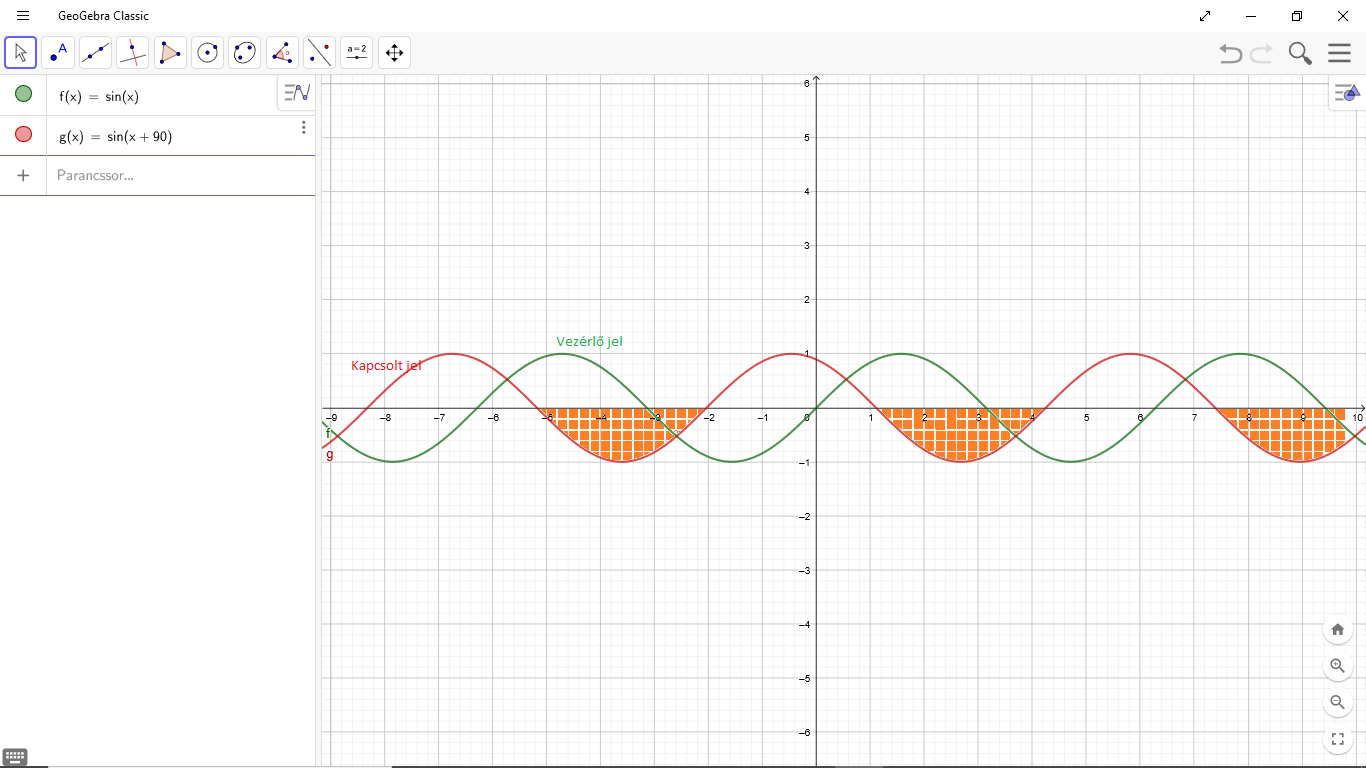

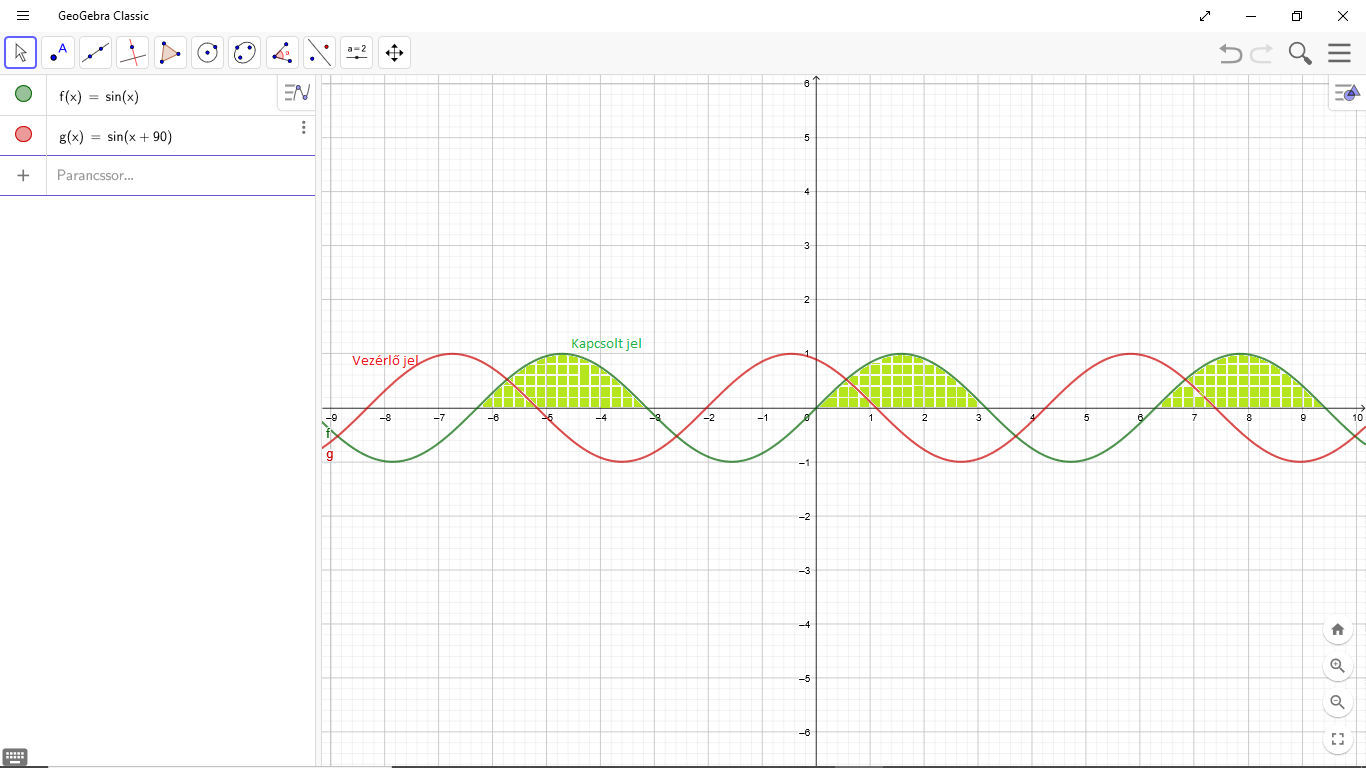

Kipróbálni most nem tudom, de itt a diagramja:



[svejk]

Tetszik!
A progit sem ismertem.

[Csuhás]

Feltételezve hogy a relé csak az egyik irányú nullátmenetnél kapcsol. Ha mindkettőnél akkor nem lesz eltérés.
