Milyen kontroller vezérli CW/CCW jelekkel a léptető motor driverét? Csak kíváncsiságból, mert nem találkoztam ilyennel még. PSoft vezérlőjére gondolok most.

Egy DIR/PULS -> CW/CCW átalakítóval bármelyik szervó vezérlő használható, amelyik CW/CCW-t kér? (a feszültség szint figyelembevételével természetesen)

[TBS-TEAM]

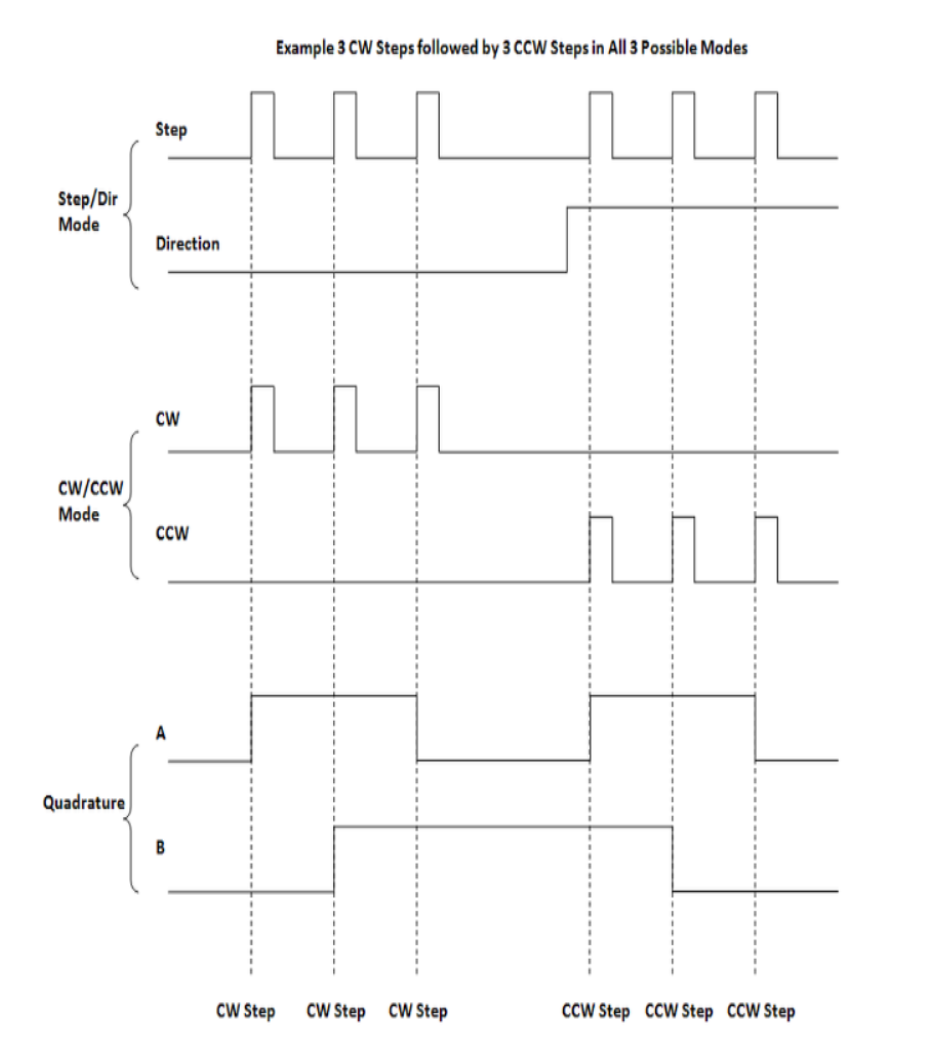

Vezérlés külömbségek:



[zozo]

Aham, köszi. A két felső egyértelmű, a quadrature módot még emésztenem kell. Az valahogy nagyon töketlenül csinálja a 2x3 step-et.[#csodalk]

[zozo]

Ja, hogy a B impulzus Hi/Lo adja a második stepet. Jézus!

[svejk]

Nem igazán ide való de azért tisztán érdekességképpen megkérdezem.

Tehát kérdezném az ipari elektronikában jártas személyektől, hogy a relés logikák és a PLC-k közt nem volt valami átmenet amikor használtak ilyen-olyan integrált logikai eszközöket?

Mondjuk 4-8 db 24 V-os bemenet valamilyen fix logikában és egy db. 24V-os kimenet.

Mint ahogy vannak modulként manapság a biztonsági relék.

Vagy olyan gyorsan betört a PLC technika, hogy nem volt idő  kifejleszteni ezeket?

[szf]

Kiskoromba sok gépet alakítottam át PLC-s technikára. Ezekben valamilyen fix "program" futott. 74xx vagy hasonló IC-ből állt össze a logika. Bemenet a komolyabb berendezésen optos de találkoztam reléssel is. Kimenet relé vagy szilárdtest relé jellegű volt. (volt, hogy az egészet javítottam, megkerestem a rossz IC-t).
Voltak visszajelzések is, a nagyon régiben rizsszem izzó az újabbakban LED vagy hétszegmenses kijelző kódokkal.
Találkoztam kártyás jellegű kialakítással de olyannal is amit a "C" sínre lehetett felhelyezni (műanyag doboz).
Ha kell keresek elő talán még van valahol hentergőben.

[svejk]

Köszi!

Egy percig se töltsd vele az időt, de ha beleakadsz véletlen akkor mutass majd egyet.
Vagy még jobb ha átviszed Psoftnak boncolni.

Nekem még a mai napig is sokszor jó lenne egy-egy ilyen, pl. szervok hibajeleit közösíteni. (nem mindegyiknél lehet csak úgy kaszkádba kötni)

Relézni, optózni sok helyet foglal, sokat kell huzalozni és/vagy drága, így mindig maradnak az egyedi megoldások, kis panelen, de azok dobozolása meg mindig elmarad.

[PSoft]

Hehehhh!....[#vigyor]

Pont az előbb gondoltam rá(d). [#kacsint]

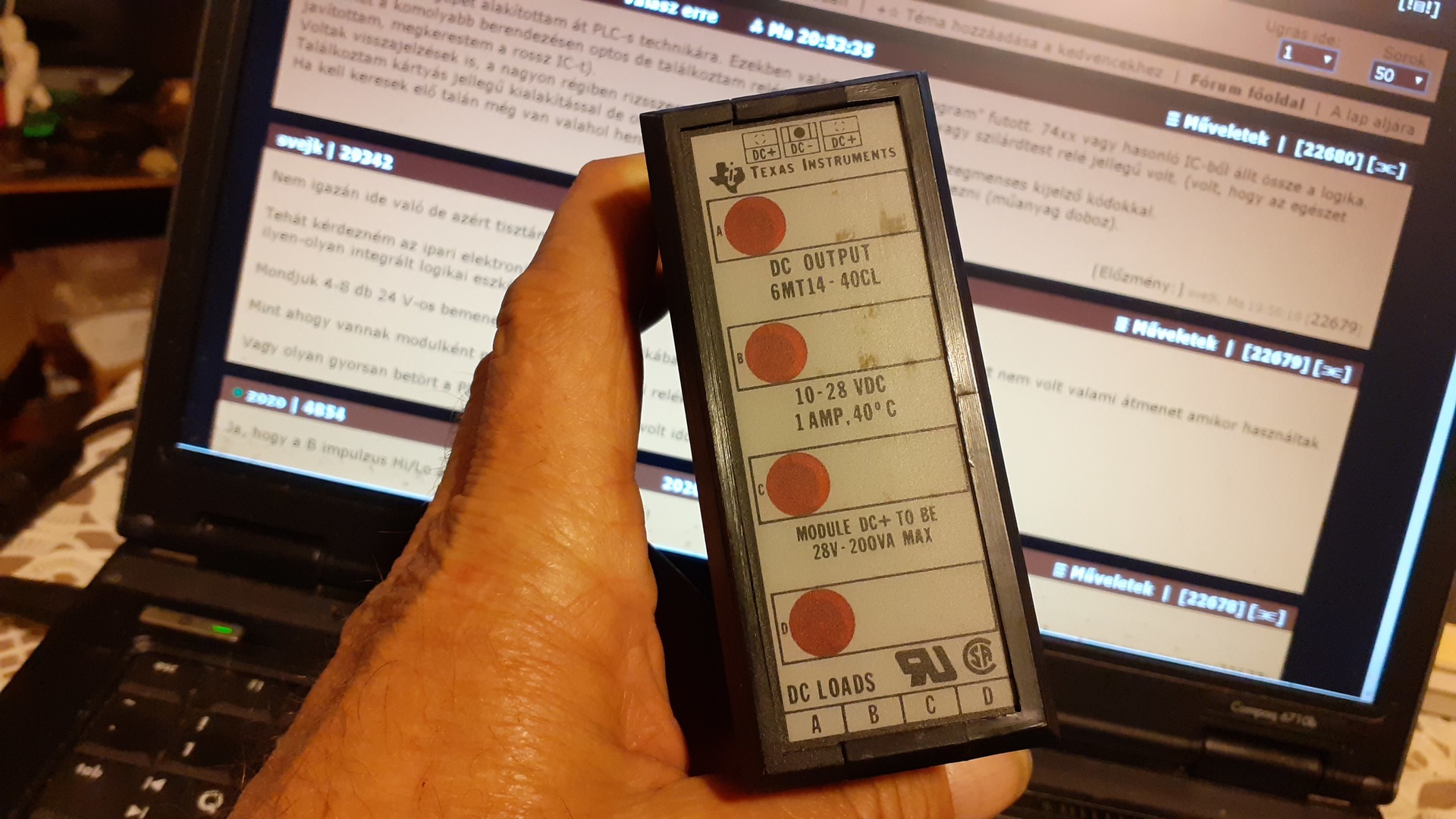

No majd holnap a boncolósban mutatok egy 40 éves ős Texas "PLC" 4 csatonás I/O modult.
Olyan, mint amit Feri is ír, optósak a bemenetei, valami SSR szerű kimenetekkel.

Komoly múlttal rendelkező példány...
82-83-ban, a fűzfői új Niroglicerin üzem egyik Svédek által telepített folyamatvezérlő PLC-jének az egyik modulja volt.



[svejk]

És valahol rá volt írva a modul logikája?
Vagy típus alapján kellett őket kiválasztani?
Milyen csatlakozással rendelkeztek, valami foglalatba kellett dugni őket?
Hogy én mennyire fiatal vagyok hozzátok képest? [#crazya]

[Jozs]

Mivel nem úgyanaz a két rajz, a tiéden 3 ic van , én maradnék az -5.1v nál első körben és 29-30v maxra beállítani az lm317 et.

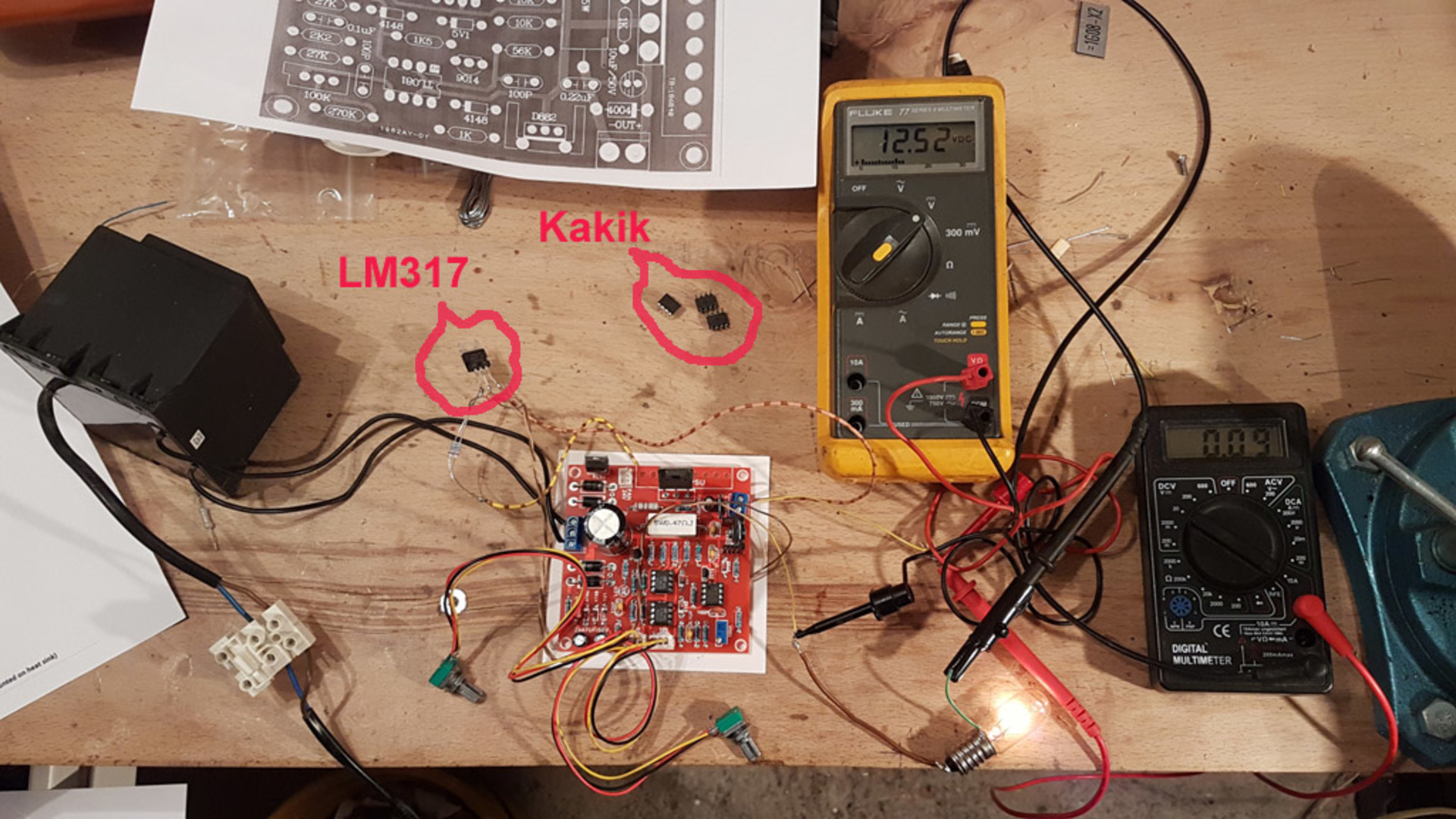

Most lett időm vele foglalkozni [ és ahogy kinéz még lesz is pár hónapig :-( ]. A 3 db TL081 kuka. Ha jók voltak egyáltalán, akkor valószínűleg a magas tápfesz miatt mentek tönkre. Azért gyanús a dolog, mert az egyik nem kaphatott a határértéknél magasabb tápfeszt, mégis kaki lett. Mindegy. LM 317 -tel lecsökkentettem az IC -k pozitív ágának feszültségét 29 V -ra ahogy tanácsoltad, így mostmár biztos nem kaphatnak túl sokat. Az áramkorlát állítást még nem próbáltam mert a végtranzisztor még nincs hűtőbordán, de egyébként rendben van a cucc. Köszi!



[svejk]

Tudja valaki, hogy a multiméterekhez kapott K típusú hőelemtől mekkora pontosság várható el 200 C-fok környékén?

[svejk]

3 db-ot találtam itthon, egy volt közülük origi új.

Egy temperált, elvileg 200 C-fokos helyre bedugva a következőket kaptam egy azon műszeren kijelezve:
- az új 194 C fokot mért
- az alig használt 195 C fokot
- az agyongyötört, sokat látott elem pedig 197 C fokot.

Rosszabbra számítottam, de így elfogadom őket házi pontosságnak.

[ra8nsmk6w]

Mivel a 194 és a 195 már foglaltat jelzett igy kénytelen volt egy magasabb értéket megjeleniteni, de biztos nagyon szégyenli[#nyes]

[attila820224]

Szia !

Nem mindegy,  hogy maga a műszer mennyi ideig volt bekapcsolva, a hőforrás sem stabil, több mérést kell elvégezni bizonyos időközönként!

A táblázatban leolvasható ,hogy 194c hoz 7.899mV és 200c hoz 8.138mV os thermo feszültség tartozik!

https://www.muszeroldal.hu/assistance/Type_K_ThermoCouple_H.pdf

[szf]

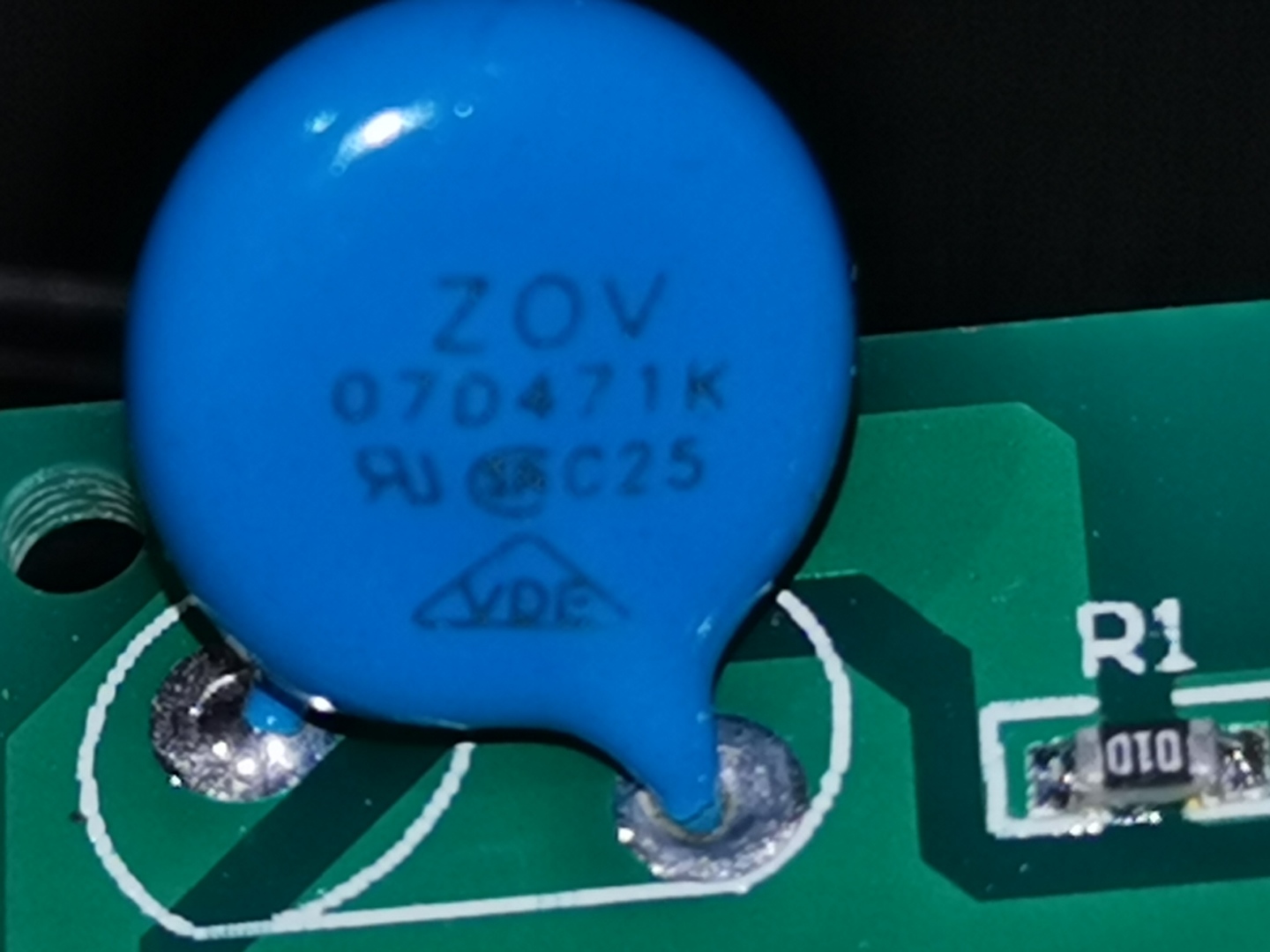

Mi lehet ez? Mit csinál? Alaphelyzetbe mit kell tudnom rajta mérni?
