Nem tudom, mit takar nálad a működés kritérium, mi volt az a "bármit is csináltam". De hagyjuk is most még.

A nulladik teszt ilyen gyanús esetben, hogy megnézed, mennyi áramot fesz fel a TL081 IC pl. 10 V tápfeszen levegőbe lógó bemenetekkel, kimenettel. Ha ez több, mint 2 mA, szinte 99%, hogy rossz lett az IC. Ezt a mérést javaslom segítségül, ha még nem tetted volna meg.

[Jozs]

Köszi Robsy, nagyjából így gondolkodtam én is. A tápból kb. 3,5 mA -t vettek fel (egyenként), ami nem utal szerintem hibára. Analóg technikában nem vagyok annyira otthon, ezért kerestem egy érthető leírást a vizsgálatra:  ez alapján viszont hibásnak bizonyultak sajnos.. Majd ha megjönnek az újak azoknál is megnézem, és kiderül, hogy a leves görbe, vagy a tányér :-).

[szf]

Sziasztok!
Szükségem van "step/dir to cw/ccw" konverterre.
A 7404 és 7408 párossal alkotott kapcsolásnál van jobb?
Vagy ez teljesen megfelelő? Van aki ilyet használ?

[svejk]

Nem tudom pontosan mire gondolsz, de ha már csinálod CMOS legyen.
Elvileg elég 1 db 4011-ből három kapu.

[szf]

Miért legyen CMOS?
Optocsatoló kell?

[svejk]

Tápfesz irányból zavarvédettebb.

Opto? Csak ha galvanikus leválasztást akarsz, de oda valami gyors kell pl. H11L1 vagy 6N137, stb

[TBS-TEAM]

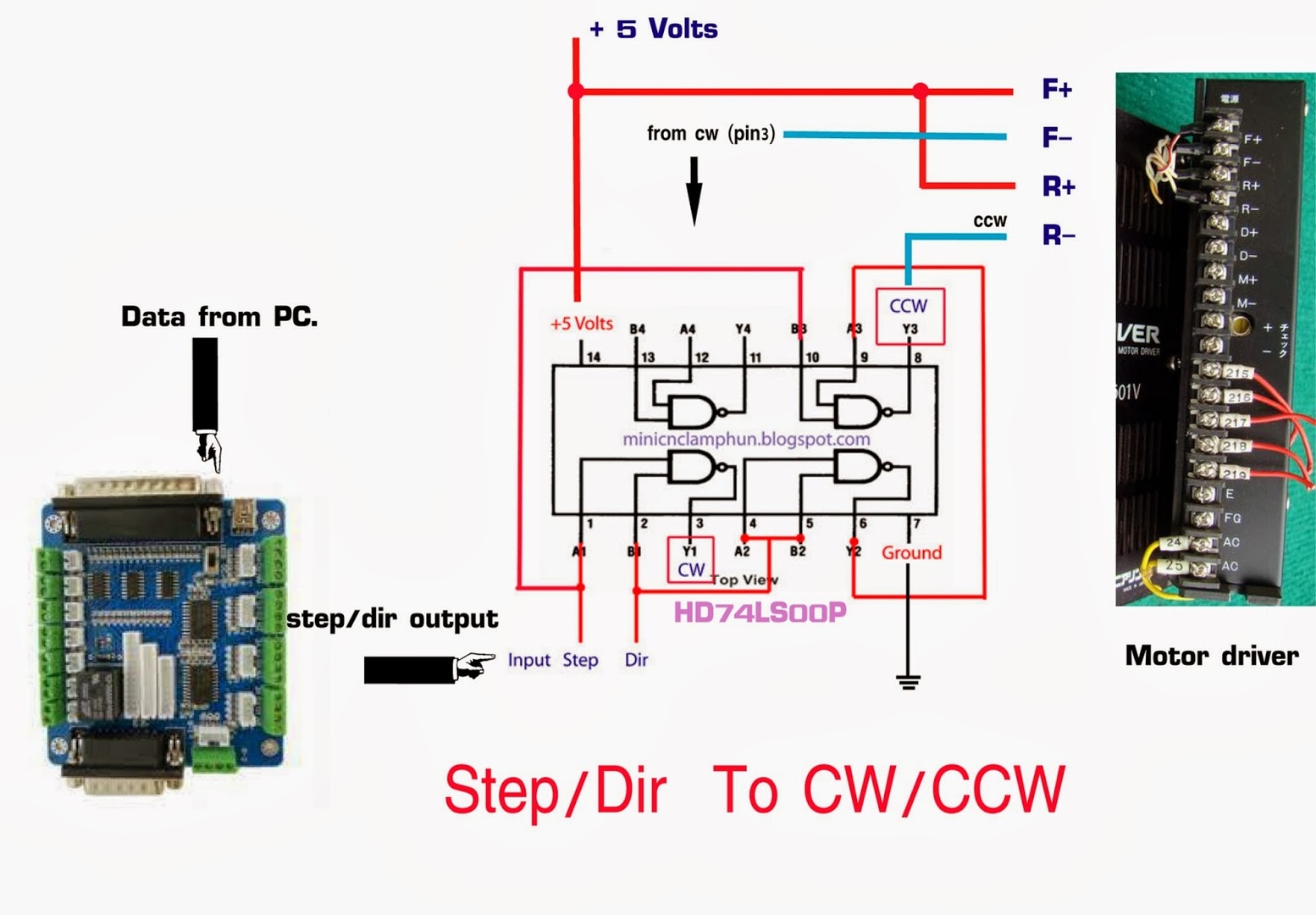

Step/dir to CW/CWW



[svejk]

Úgy van, szerintem is ez a legegyszerűbb.
(hátránya hogy fázist fordít de ez nem szokott gond lenni)

Csak én jobb szeretem a CMOS-okat és persze nem 4011 mint ahogy az előbb írtam hanem inkább 4093.

[szf]

Köszönöm mindkettőtök segítségét!
Akkor semmi különleges. 7404 és 7408 van a fiókba. Többit venni kell.

[PSoft]

No akkor, hogy is van ez? [#nemtudom]

'anno, volt ugye az a kicsi 2W-os faca kék lézerem.
Annak a tengelyeit, két Convex CSMD-LU340 hajtotta.
A step/dir-es Mach3-al használtam a gépet, de nálam nem volt semmilyen step/dir to CW/CWW konverter a motorvezérlők meghajtásához.

[TBS-TEAM]

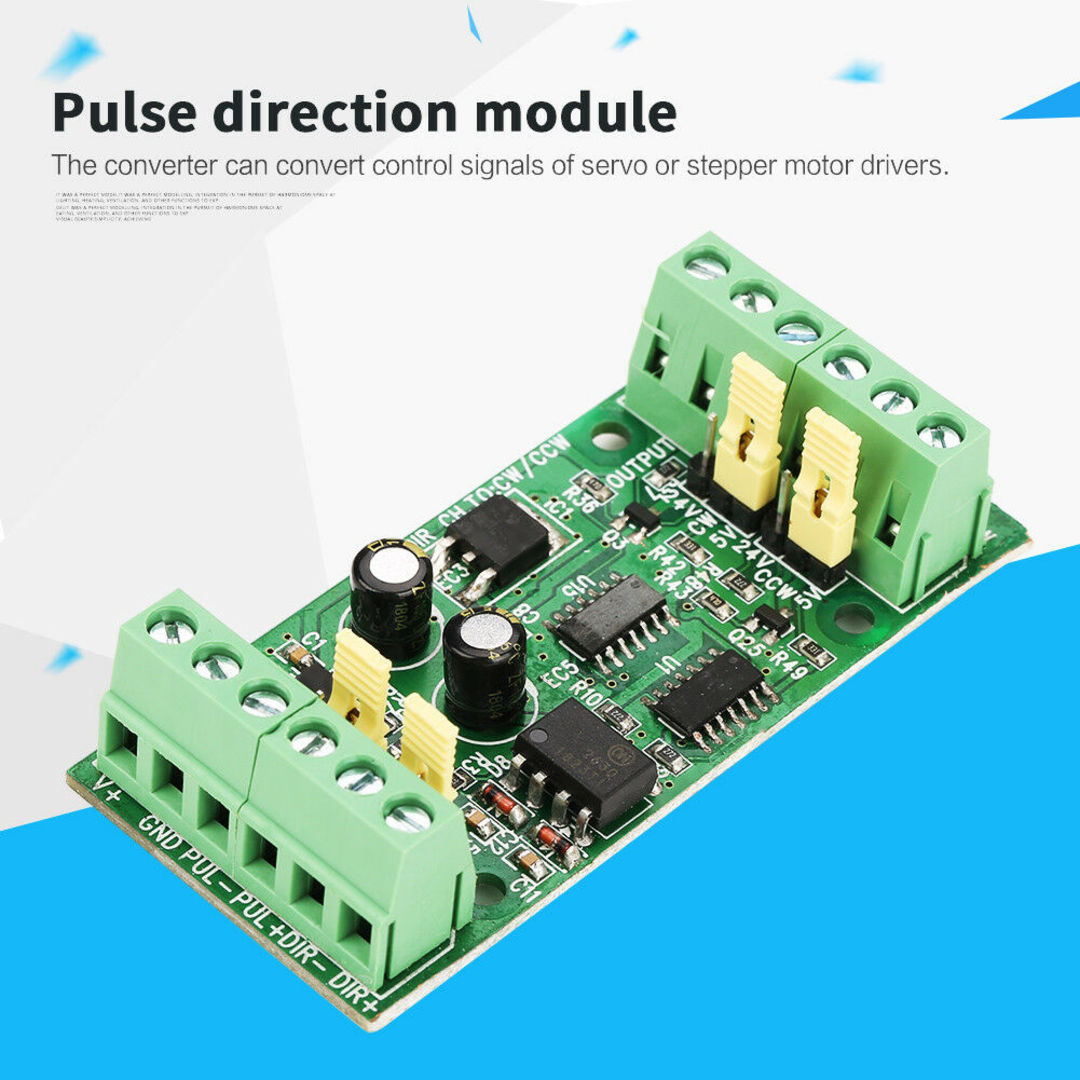

https://www.ebay.com/itm/Pulse-to-Double-Pulse-Conversion-for-Signal-Stepping-Motor-Driver-PLC-5V-24V/283251711446?hash=item41f31e1dd6:g:BoIAAOSwjexbm33l

Kis kínai mindent is gyárt. [#eplus2]



[dezsoe]

Rögtön az első képen ott van, hogy át lehet jumper-elni step/dir-esre. (Bal felső jumper)

[TBS-TEAM]

Az LU340 mindkettőt tudja egy jumpert kelett átrakni és STEP/DIR vagy CW/CCW
[#nyes]

[szf]

van ilyened 2db?

[PSoft]

És tényleg!

Régen volt már, de...biztos úgy volt. [#kacsint]
