Este készítek fényképeket illetve rajzot. Működtetni egy hegesztő trafót akarok vele. A teljesítménye 8-10 kW, egy fázisú 400 V-os. A szekunder feszültség 4,7-6,3 V.Sok minden adott hozzá. A gyári triac (BTA100-800B) helyett kettő darab ellenpárhuzamos tirisztor lesz beépítve (92 A 1600 V). Természetesen át lesz alakítva a vezérlő, meghajtórész,snubber körök, védelmek,stb.

[fn47xk7ei]

Egy ilyenre gondolj kicsit nagyobb teljesítménnyel barkács körülmények között.

[ORCA17]

Köszönöm a linkeket!
Ezzel, meg amit én találtam már boldogulok[#eljen]

Üdv
Csaba

[fn47xk7ei]

Azt szeretném kérdezni az elektromos szakiktól, hogy tudja-e valaki hogyan kell méretezni a snubber kört?



[TBS-TEAM]

Kalkulátor leírással:
https://www.daycounter.com/Calculators/Snubbers/Snubber-Design-Calculator.phtml

[fn47xk7ei]

Uhhh... Valószínűleg megkereslek majd levélben is mert biztosra akarok menni a számításnál. Ma teszteltem ( csak 60 W-os izzóval) az elektronikát és nagyon bizonytalan volt a tirisztorok működése, gyújtása de tökéletes lett egy 36 ohmos ellenállással és egy pár nanofarádos kondenzátorral beforrasztott snubberrel. Igen ám de ez  csak 60 W-nál és 230 V-on tesztelve volt jó. Valójában 400 V-ról üzemelő 8 kW-os transzformátor (vele párhuzamosan egy 500 W-os rezisztor) lesz a végső terhelés melynél már valószínűleg kevés lesz az a snubber amit beforrasztottam.

[gtibi]

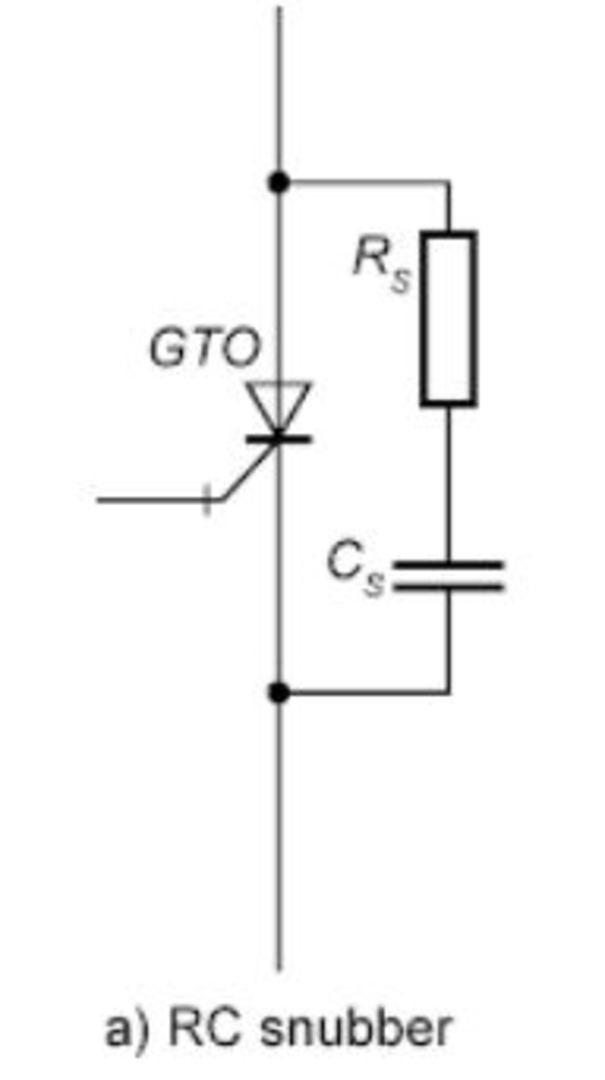

RC snubber tervezés:
https://www.google.com/url?sa=t&rct=j&q=&esrc=s&source=web&cd=2&ved=2ahUKEwj264esr-fnAhVp-yoKHSxQA2gQFjABegQIARAB&url=http%3A%2F%2Fwww.sze.hu%2F~szeliz%2FTeljesitmenyelektronika%2FJegyzetek%2FSnubber%2520aramk%25C3%25B6r%2520tervezes.docx&usg=AOvVaw37BIzxoYaQi02kViBFmQ9G

[fn47xk7ei]

Köszi, ez is nagyon jó tömör leírás és magyarul![#eljen]

[TBS-TEAM]

SKRC440

[fn47xk7ei]

Rákerestem. 47 nF van feltüntetve kapacitásnak de ellenállásnak két érték (68 és 9 ohm) is meg van adva. Kérdésem még az lenne mely értékű ellenállás soros a kondenzátorral a kettő közzül mert én sima RC snubbert szeretnék?

[TBS-TEAM]

68-100 Ohm között 5W

[TBS-TEAM]

Kondi:
https://www.tme.eu/hu/details/r474i247050a1k/x1-polipropilen-kondenzatorok/kemet/

[fn47xk7ei]

Köszönöm, így már tiszta a kép.

[uhf57gbx7]

Sziasztok !
Keresek olyan szakit aki javított H2 CNC controllert nekem van egy javításra szoruló .

[ajpwg6jrn]

Sziasztok.
Valós lehet egy 4-5kW-os aszinkron motornál multiméterrel mérve, a tekercsenkénti 0,7ohm-os ellenállás (a mérővezetékek ellenállását kivontam a kijelzett értékből)?

Illetve az mennyire valós, hogy egy 1/3F 2kW-os frekvenciaváltó üresen nem tudja megforgatni. Mindig áramlimit hibára fut.

Beújítottam egy nagyobacska gyorsdarabolót, de a motorja nem az igazi. (Nem a sztenderd eltolással voltak a 6-os sorkapocsra kivezetve a 3 tekercs végei. Az egyik tekercs két kivezetése balról az egymás alatt és felett lévő sorkapocsa volt kötve, majd a maradék 4 sorkapocsra pedig a másik két tekercs volt bekötve keresztbe. Ilyennel se találkoztam még. De a réz átvezetők a szokásos csillag bekötéssel voltak, vagyis a felső három sorkapocs össze volt kötve és az alsó három sorkapocsra volt a 3F betáp bekötve.)
Megvételnél sajnos nem tudtuk kipróbálni, most meg dolgozhatok vele.
