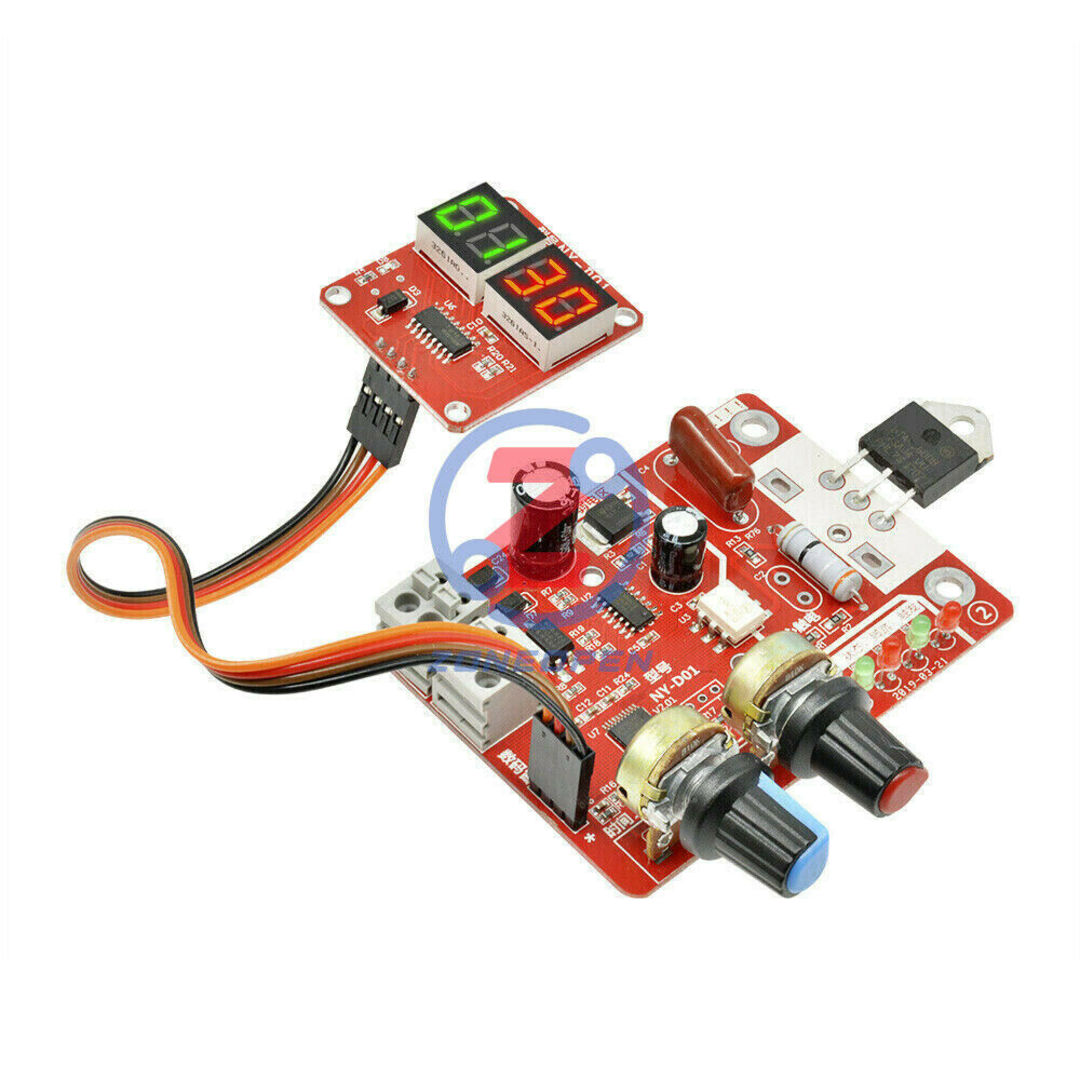

Vásároltam egy ponthegesztő elektronikát gondolván átalakítom a saját céljaimra, tirisztor vezérlésre. Igen ám de én úgy akarom használni, hogy az időzítőt vagy kiiktatni vagy hosszabb ideig legyen bekapcsolva a tirisztor mint amit az eredeti időzítőn be lehet állítani. Kicseréltem az időzítő potmétert de semmi változás, ugyanúgy max. 0,5 sec. a maximális időzítés nekem pedig jóval több időre kellene a szabályozás. Valakinek van ötlete merre próbálkozzak? Kondenzátor cserében sem bízok már vagy próbálkozzak azzal?



[TBS-TEAM]

U7 IC mi a típusa?

[ajpwg6jrn]

Tudom későn szólok, de van ennek olyan kivitele is, ami nem potis, hanem rotary enkóderes. Ott lényegesen több időre lehet beállítani szerintem.
Egyébként a lábszámból én 556-os IC-re tippelnék, de lehet hogy valami komparátoros analóg RC időzítős motyó.

[TBS-TEAM]

ST8 microcontroller van benne hiába cserélted ki a potit.
Elko csere sem segít.
Egyedi program fut benne.

[fn47xk7ei]

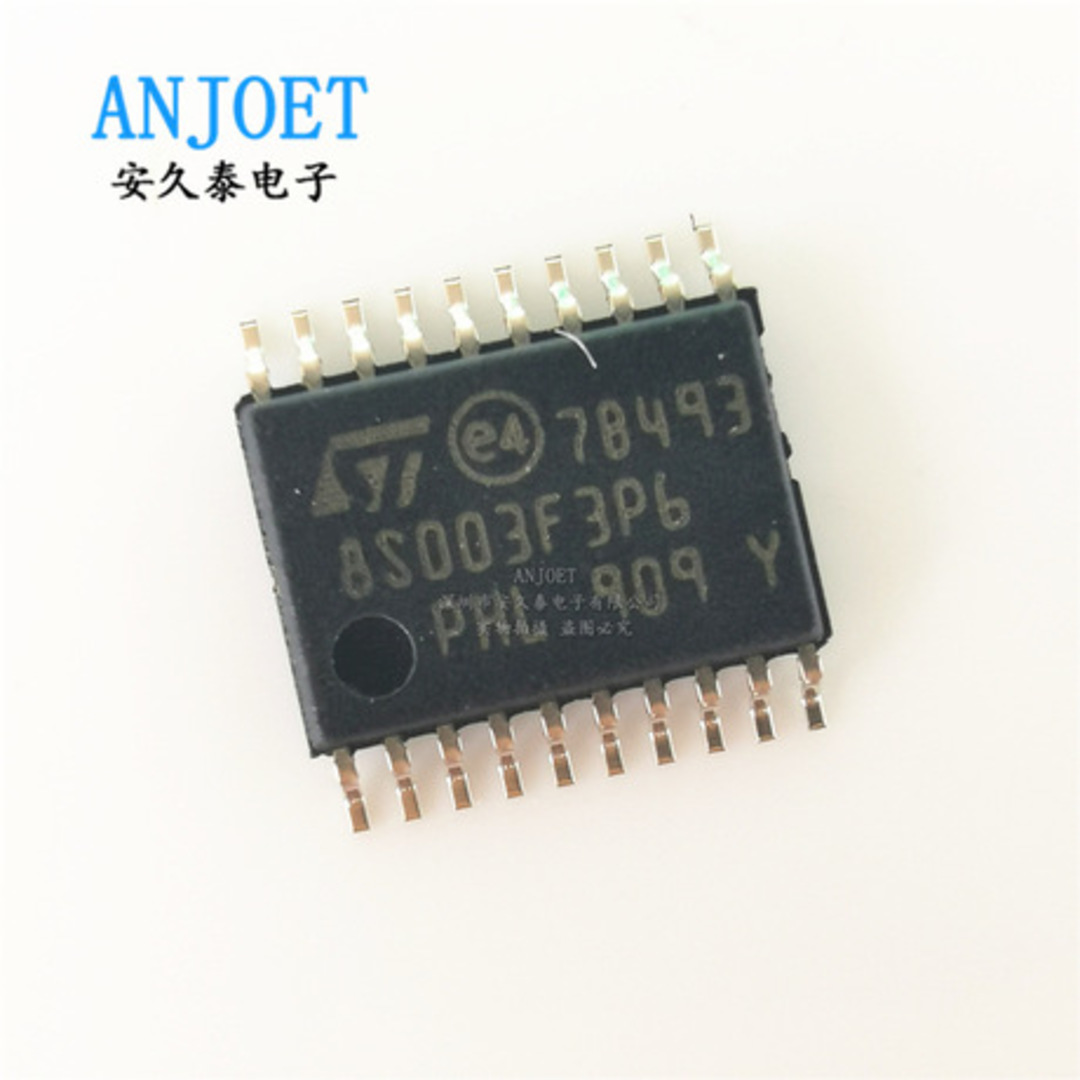

Igen azt már tapasztaltam, hogy a poticsere semmin nem változtatott.[#confused]Amúgy 8S003F3Pb ic van beépítve... már ha jól láttam.



[fn47xk7ei]

Holnap megpróbálom a start gomb folyamatos bekapcsolásával. Kíváncsi vagyok hogyan reagál rá.[#nemtudom]

[morvfer7]

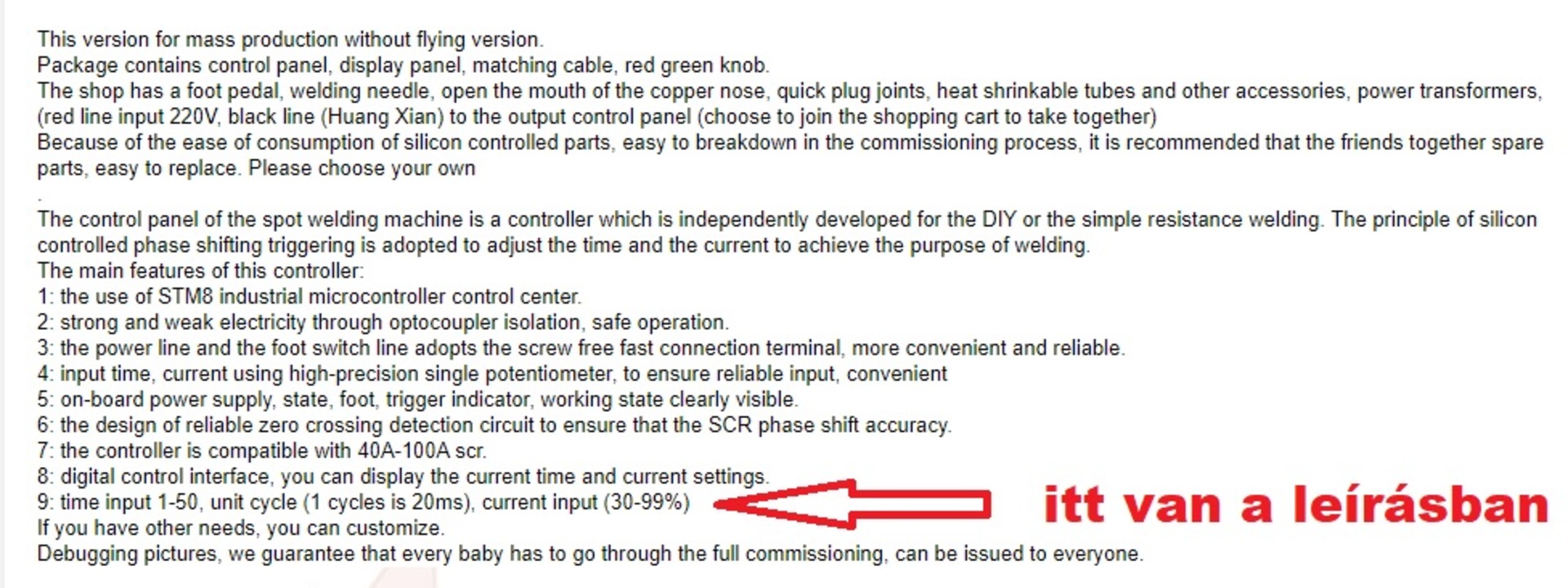

Az 50 egység az idő beállításnál nem 0,5 sec, mert 1 egység 20ms, tehát az 50 egység beállításnál 1 másodperc, aminek elégnek kell lenni, vagyis az már sok is egy ponthegesztéshez.

[jani300]

https://www.google.com/search?q=8s003f3p6+pdf&tbm=isch&source=univ&sa=X&ved=2ahUKEwi7-qbn-cznAhWa7KYKHezFCgUQsAR6BAgKEAE&biw=1280&bih=881
Szerintem 6 a vége

[morvfer7]

a kép kimaradt.



[TBS-TEAM]

Szerintem nincs sok értelme vele kisérletezgetni.
Persze marad a gyerek ha játsik, főleg ha van mivel.[#nevetes1]

Ha nem tudsz bele [#email] progit írni akkor engedd el.

[fn47xk7ei]

Igen, igazad van, "szemre" is az 50 egység kb. 1 sec. De nem ponthegesztő lesz belőle.

[fn47xk7ei]

Nyugi, nem adom fel egykönnyen vagyis egy-két kört még futok vele.

[fn47xk7ei]

...vagy tudsz olyan olcsó tirisztor meghajtó elektronikát amely %-osan  kijelzi a fázishasítás szögét?

[000000000]

Próbáltad mást?

Kék, de szerintem ugyan az a funkció.

Négytengelyes kék.

Öt tengelyes, más, de ugyan az...

A különbségek csak hogy van a DIP felrakva. Az 1-es lehet hogy 6-os, ha 180 fokkal van fordítva a DIP. Ki kell próbálni. Szerintem a kék meg a piros ugyan úgy működik. Sok szerencsét.

[TBS-TEAM]

Kezdjük az elején.
Mit szeretnél működtetni?
Mi az ötlet?
Aztán kitörpöljük mi lenne a legjobb megoldás.
