Elektronika

[TBS-TEAM]

Próbáld ki 8m hosszú huzal nem fog 100A rákapcsolására elolvadni.
Még izzani sem.

Ismeri a fizikát. [#nyes]


A hegesztőpálca 20-25cm hosszú ~0.025O Ohm 250W

[ANTAL GÁBOR]

Miért olvadna el? Hisz 8 méter hosszú vagyis kb 32 szer hosszabb mint egy 250mm hosszú 2 es elektróda . A felülete is 32 szer nagyobb
 Amikor egy fűtőtestet méretezünk ( kemence kanthal huzalból ) akkor alapadat a megengedett (tartós ) felületi terhelhetőség

A bőven 1000 C fok felett működő Kanthalnál ez 3.5 Watt / cm2
( élettartam akár 1000 óra )
A 8 méter 2 es vas huzal felszíne az 0.2*Pi *800 = 502 cm2
ez ( ha 3.5watt/ cm2 el számolunk akkor 1760 watt ot bír ( több száz órán keresztül )
Tök jó   . Persze a hőfoktényezője az rosszabb mint a kanthal-é  ezért javasoltam ( ha mérni akarsz ) a Kanthalt

[TBS-TEAM]

Kis helyen elférjen az egész műterhelés akkor Gábor javaslata:

Kantal huzal:

1.5mm átmérő 1m hosszú huzalt vegyél.
Ellenállása 1m=  0.764 Ohm.
Vágd három fele. 0.33m/db.
Párhuzamosan kell kötni a három szálat.

Így kapsz egy 0.25466 Ohm ellenállást ami 1300C-ig mindig szinte állandó értékű.

Napestig rajta hagyhatod a hegesztő trafót 100A-ra állítva.

TME-nél 4740.-Ft+Áfa 1méter.

[fn47xk7ei]

"Napestig rajta hagyhatod a hegesztő trafót 100A-ra állítva.
" ... ez a mondat betudható annak hogy, még soha nem láttál hegesztőgép műterhelést! De ha kicsit számolsz "Gábor féle üzemmódban" ( bocs Gabi [#nevetes1]) akkor az 1 méter hosszú 1,5 mm-es Kantal huzal felülete 47,1 cm2 ami ugye 5 W/cm2-vel számolva 235,5 W! Már pedig a hegesztőgépek karakterisztikáját nézve 100 A az 24 V (0,24 ohm) ami ugye 2400 W azaz több mint tízszerese az előzőleg számolt 235,5 Wattocskának! Szóval halmazállapotot váltana az a Kantal huzal. Nekem anno volt nagyáramú műterhelésem de az 20 kg körüli súllyal rendelkezett, persze az 30 kW-os volt.

[MATEEEL]

Igen, rendesen elszámoltam magam, és a halogén műterhelésnek sem nagyon járható út. Milyen módon lehetne kis átmeneti ellenállást csinálni a szálak összekötésénél?

[fn47xk7ei]

Azzal kezd a számolást hogy, a több kW hőt el kell szállítani ami történhet levegővel (ventilátor)  de akár vízzel is azaz vascsőből is készíthetsz műterhelést vízhűtőkörrel . Számolás alapja pedig a közel 0,24 ohm és jókora hűtőfelület. De miért akarod az inverteres hegesztőgépet "műterhelni", javítottad?

[TBS-TEAM]

Tényleg itt a kantal-nál már nem néztem csak az ellenállás értékét. Este van [#nyes]

A keritésdrótnál mindent számoltam.
Az működik.
Mert régen abbol csináltunk műterhelést, az volt könnyen elérhető.
Nagy 10KV polrcelán bizti külsejére tekerve.

[fn47xk7ei]

Igen, vasdrótból is lehet készíteni csak oda kell figyelni a hőterhelésre, méretezésre mert a hőtől tágul az anyag és a hurkok összeeshetnek vagy összeérhetnek. De gondolom ezt megoldottátok .

[TBS-TEAM]

Beleköszörőltünk egy hornyot esztergapadon abban futott a huzal.
Egy réz gyürű volt rajta azzal lehetett beállítani az ellenállás értékét.
Volt belőle 3db és lehetett sorba meg párhuzamosan kapcsolni.

[Bocs]

Szia Csaba!

Néhányan rossz áttételt írtak, és ez logikus, így azt is igyekszem megoldani. Emellett az elektronika hiányos, és most tudok rá időt szánni, hogy folytassam.

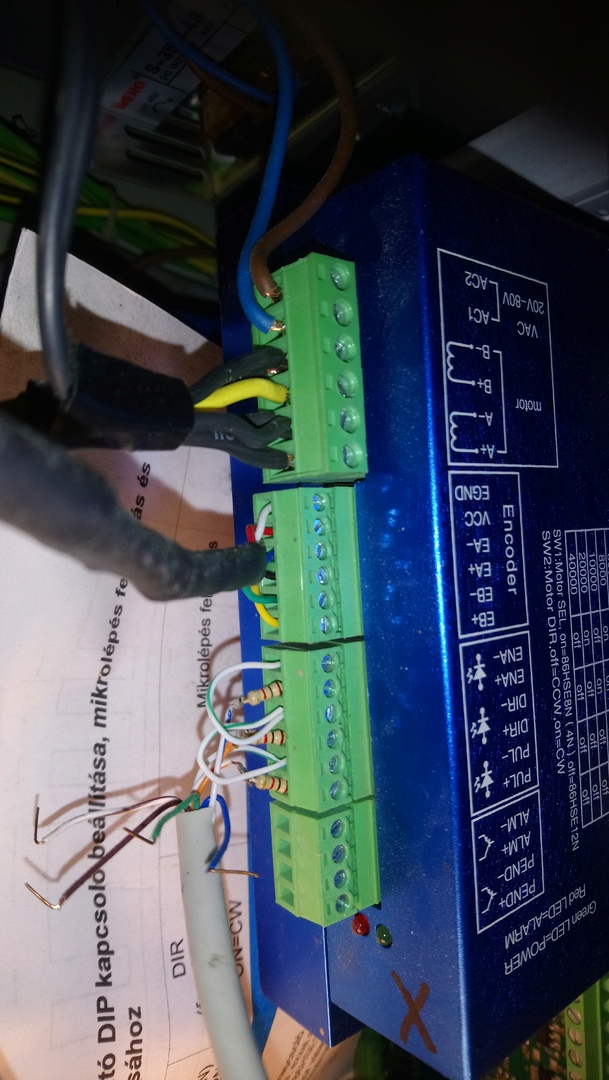

A villanások: 3 kb fél másodperces villanás, kb 2 másodperc szünet majd ismét villanás.
A vezérlő UC300ETH + 2 db HDBB2 jelelosztó. Pár dolgot még nem sikerült megoldanom kellő tudás nélkül. Pont ilyen az ALM (gondolom alarm) portok bekötése, és bár sokat segítettél, a frekiváltót sem tudtam még bekötni, ezért még kézzel tekergetem. Persze ez más téma.
Múlt évben sikerült összesen 6 szabadnapra szert tennem, így már a korábbi segítségeket is fel kell frissítenem. De most néha sztrájkolok egy kicsit, így van rá időm.

Üdv.: Laci



[Szalai György]

Talán valaki még emlékszik a fajárdán lábbal hajtott körhintára a búcsúban. Na, az nem jó terhelés.
De aztán jöttek az 5-10kW-os csúszógyűrűs motoros körhinták és valaki kitalálta a vizes indító ellenállást is.
Fémlemezek merültek lassan, mosószódás vízbe és köztük folyt az áram a vízen keresztül.
A bolsoj szovjetunióban vízforralót, ma már villanykazánt is gyártanak ezzel a technikával.
Talán egy műanyag lavórban összedobva, műterhelésnek is jó lehet.
Az ellenállása nem csak a lemezfelületek méretével, hanem a víz sótartalmával is beállítható.

[dezsoe]

Szia!

A 3 villanás "pozíció vesztés, vagy enkóder nincs megfelelően
csatlakoztatva" hiba. Gondolom, hogy jól van csatlakoztatva, mert egyébként el sem indulna, így marad a pozíció hiba, ami szintén az áttételre, de legalábbis valamilyen mechanikai problémára utal.

Más. Ha a HDBB2-nek az RJ-45-ös kimenetéről hajtod a tengelyeket, akkor nincs szükség az 1k-s ellenállásokra, mert azon a csatlakozón 5V-os jelek vannak.

[RJancsi]

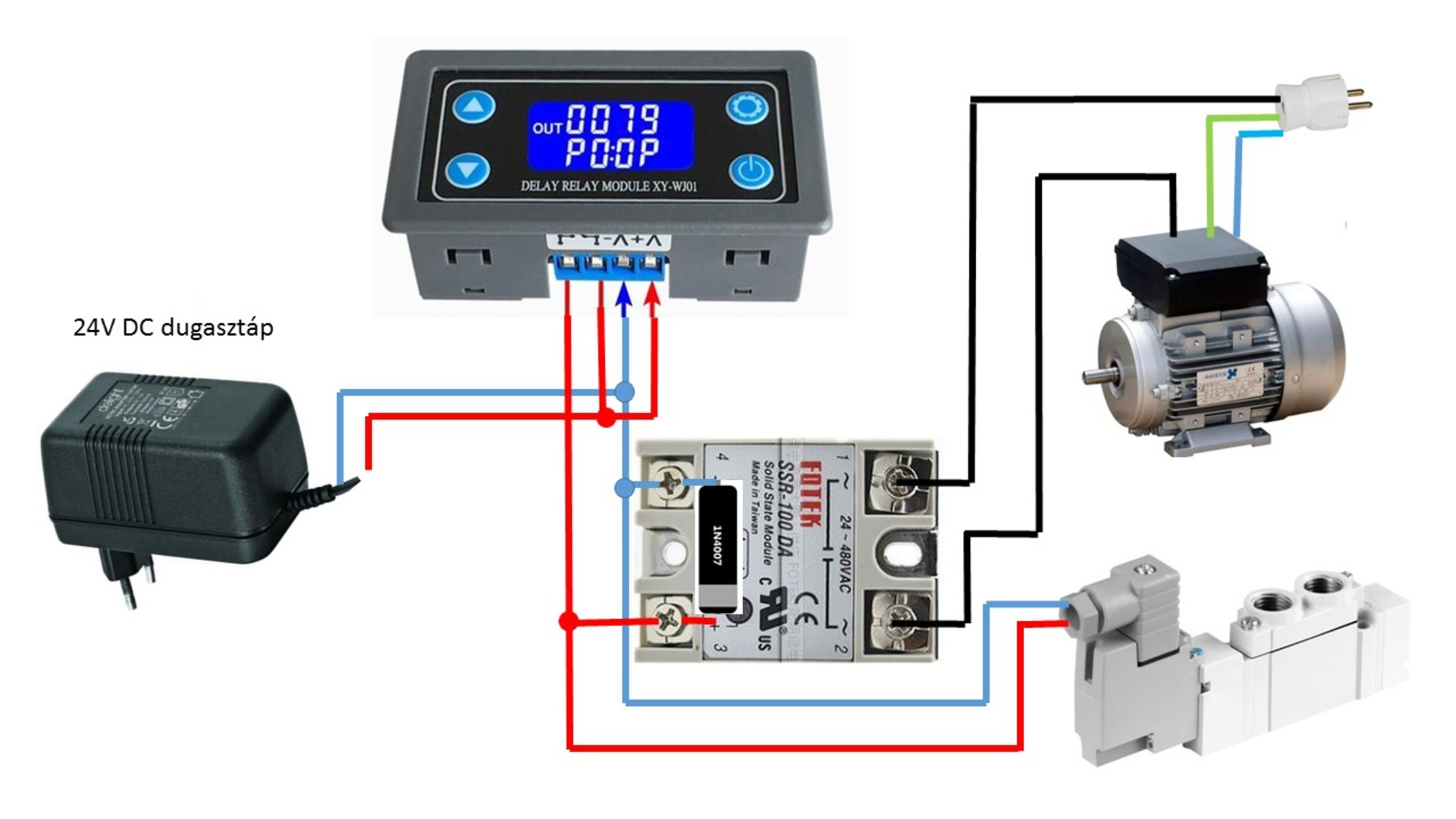

Sziasztok! Visszatérve korábbi agyalgásomra, tegnap összeraktam az időzítő áramkört. Fél siker. Valami nem gömbölyű, de nem tudom mi. A jelenség az, hogy az első indításkor minden szuper, behúz a pneumatika szelep és elindul a villanymotor is. Ám csak egyszer. Utána már csak a szelep húz be, a motor nem hajlandó megindulni. Ám ha azalatt amíg az SSR vezérlést kap (világít rajta a LED) kihúzom majd visszadugom a motor villásdugóját, a hátralevő ideig megintcsak megy a motor. Ha a ciklus után egyből kihúzom és fordítva(!) bedugom a villásdugót akkor megint csak egyszer lehet az időzítővel indítani. Ha ugyanúgy dugom vissza akkor nem. Van ötletetek mi lehet a gond? Elnézést a "fotorealisztikus" kapcsolási rajzért!



[2f428kduf]

CSAK a vége olvad az ívtől. Szép is lenne ha az egész egyszerre megolvadna. Sokszor az az érzésem csak civakodni akartok, ez egy új (nem is annyira) nemzeti sport.

[fn47xk7ei]

Ezt a hsz.-t törlésre jelöltem.
