Sziasztok
Dc-dc konvertel kellene nekem.
18-20vdc-> 70vdc
Vannak gyári megoldások 13.000ft ért de nekem az sok:)

Esetleg valakinek ötlete, rajza?

[s7manbs8]

Mekkora teljesítményre, milyen frekivel, AC, DC kimenet ?

[b7gwr90m6]

Hát olyan 20mAh korul
Igazából egy makita aksi ami 18-20v azzal szeretnék meghajtani egy 70vdc igénylő ledes lámpát!

[ybm4ifb]

Sziasztok
Olyan sok okos ember van itt,hátha tud valaki valami megoldást.

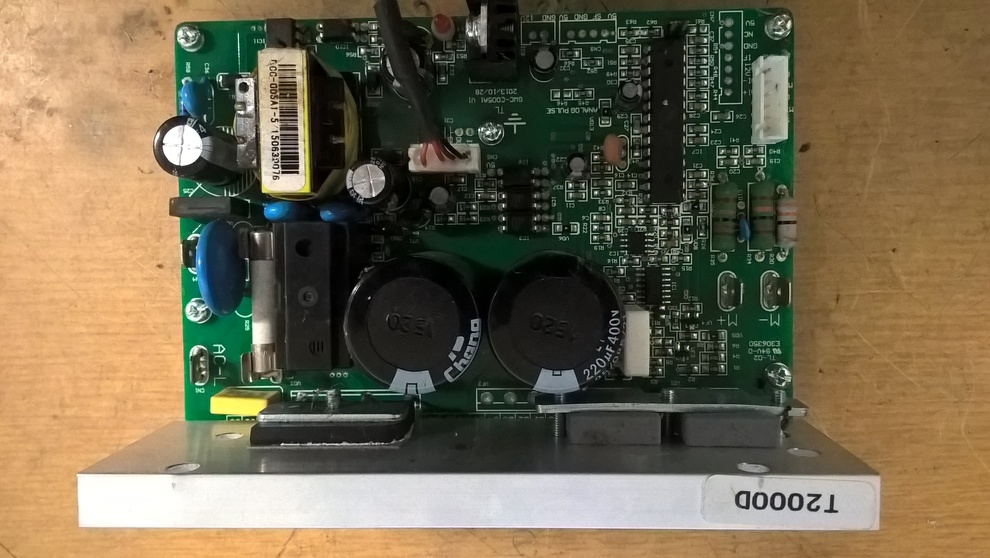

Futópad motort szereztem,a vezérlő elektronikával együtt..persze kezelő panel nélkül.
Hogy lehetne forgásra bírni így a motort?

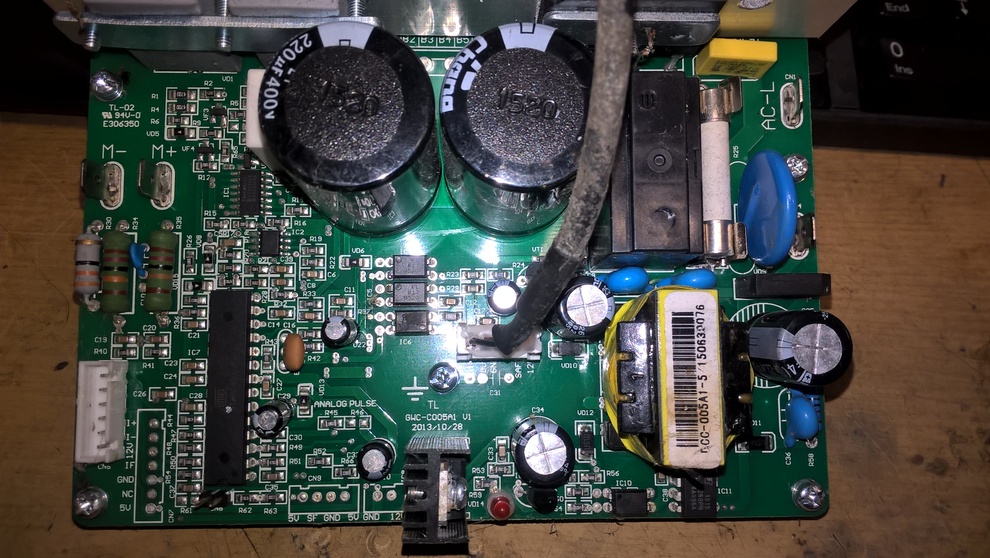

Ez a panel..220-be----motor+...motor-...és négy vékony szál a kezelő panelhez ment.

Egy potival szeretném szabályozni a motort.



[pbalazs]

Van bármi típusszámod akár a futópadról, akár erről a panelről?
Közelről nem láttam még futópadot, de nem nyomógombos szokott lenni mindenféle beállítás?

Csak hogy mondjak is valami hasznosat :
Az a 3 fekete kocka ott középen optocsatoló, és arra tippelek, hogy a 4 drótból 3 ezekre megy, a 4. pedig közös föld, vagy táp.
Próbáld ezt ellenőrizni, és próbálgatni.

[ybm4ifb]

Szia
kösz. típus szám ami a hűtőbordán van,igen a 4-2 táp...a másik kettő ami a kezelőpanel...sok funkcióját biztosítja.

[pbalazs]

Nem áll össze a kép.
A 4 drótból 3 nem optocsatolóra megy? Vagy mit jelent, hogy "a 4-2 táp"?

Esetleg meg lehet próbálni a típusszámod alapján megtalálni a gépet, és keresni valamelyik apróhirdetős honlapon valami roncsot.

[Thowra]

Üdv!
Csak az az egy csati ment a vezérlő felé?
Úgy látom a lábakhoz van írva funkció de nem látni rendesen.
Amivel találkoztam ott ment a panelra 1 vagy 2 reed kapcsoló a fordulatszám méréshez (motortól és a tengelytől is), elesés figyelő (vészkapcsoló) meg a vezérlőhöz pár szál. Annál valamilyen kommunikáció volt, nem csak analog jelet várt. A csatik törnyékéről pár kép segíthet talán (mindkét oldalról.

[ybm4ifb]

Sziasztok

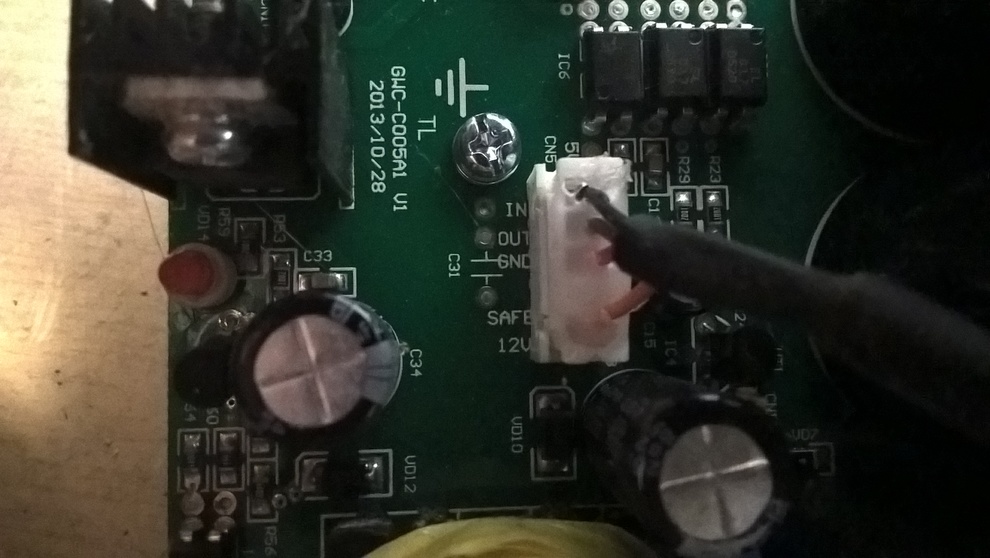

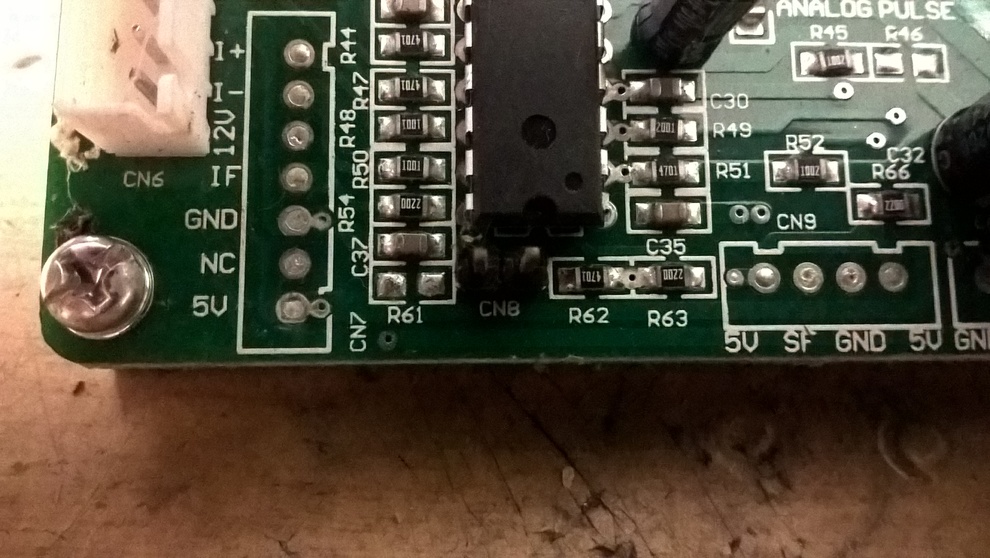

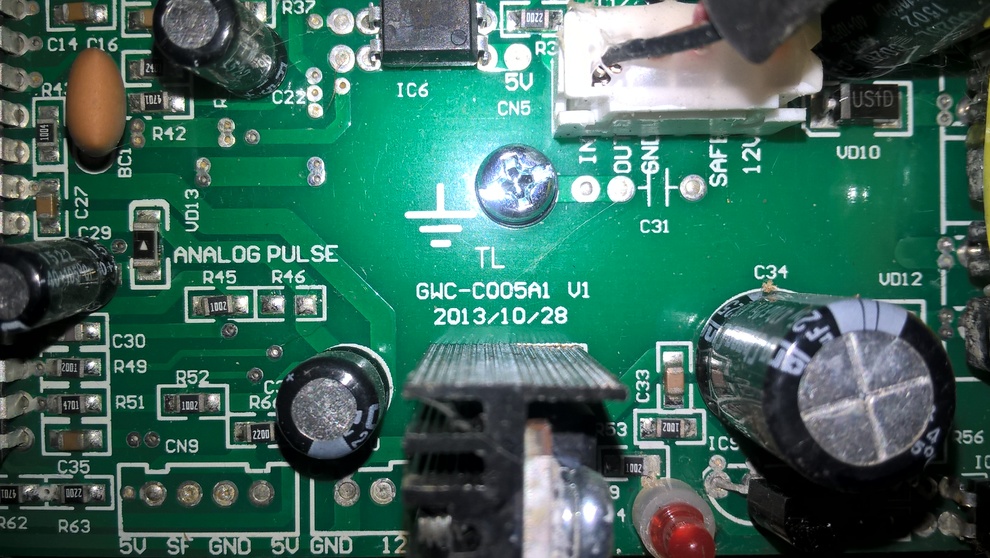

Pár kép a vezérlőről.



[ajpwg6jrn]

A legtöbb DC-DC konverter jó hatásfokkal csupán 2X-es arányban tud működni. (Ettől eltérve sokat romlik a hatásfok.) pl. Vin: 20V Vout: 40V vagy Vin:20V Vout: 10V
Van megoldás a problémádra: kínai step-up konverterek között keress olyat, ami tud 80V-ig működni.

Vagy ha nem spéci az a LED-es motyó, akkor inkább próbálj más LED-es lámpát, ami kisebb feszültségrő üzemele, lehetőleg ne pont 16-21V körül, mivel akkor buck-boost konverter kell és még áramgenerátor is.
Szóval vagy 12V-osat keress vagy 24-35V közöttit.
Esetleg ezt a LED-es motyót nem lehet belül átkötni (párhuzamosan hajtani 2 LED sort benne.)
Az áramgenerátoros meghajtást viszont nem fogod megúszni, mivel a LED-eknek is -2mV/°C a nyitófeszültségük és használat közben melegszenek, ami azt jelenti hogy csökken a nyitófeszültség és ha feszültséggenerátorról hajtod (a legtöbb DC-DC konverter ilyen üzemmódban dolgozik), akkor azzal szépen lassan tönkreteszed a LED-eket. (Bár valószínűleg van bennük soros ellenállás hogy ezt a jelenséget némileg kompenzálja.
Én is készítettem ilyet magamnak több verziót is. Én Milwaukee 18V-os akkuhoz készítettem LED reflektorokat.
Van boost DC-DC verzióm és van buck DC-DC verzióm is.
A buck verzió szerintem jobb hatásfokkal üzemel. (Ott kici-kínai áramgenerátorok vannak és CREE U2-es LED-ek (2 db sorbakapcsolva.)
A boost verzió 35V-ra dolgozik és 50W-os COG LED-ek vannak 30W-tal hajtva.

[ajpwg6jrn]

Szerintem a kezelője nélkül veszett ügy lesz.
Mivel biztosan volt benne mindenféle állítási lehetőség és a kezelőfelület szinte biztosan valamilyen digitális kommunikációval mondta meg a motorvezérlőnek hogy ennyivel kell forgatni a motort. Szóval sima H vagy L szintre húzással több mint valószínű hogy nem fogsz sokmindent elérni.
De én nem is foglalkoznék vele. Vegyél a motorhoz egy triakos fázishasításos szabályozót (3000Ft körül mozog) és használd azzal. (Gondolom 180-300V közötti univerzáslis soros motorról lehet szó.)
(Ha kell egy ilyen szabályzó, szólj és leboltoljuk, talán még akad vagy 2db-om. De elég könnyű elkészíteni is. Pár alkatrészes történet.)

[ajpwg6jrn]

Most hogy jobban nézem ezt a képet felmerült bennem a gyanú hogy az a kapcsolóüzemű táp nagyobb teljesítményű lehet, mit amit igényel a vezérlés. És a motor csatlakoztatása is úgy tűnik mintha valamiféle DC tápot kapna.
Szóval kérhetünk egy fotót a motorról, annak az adattáblájáról és esetlegesen egy multiméteres motor ellenállás mérést csak hogy ne teljesen a sötétben tapogatózzunk. Az sincs kizárva hogy egy DC táp kell neki és ahhoz is vannak fillérekért mindenféle motorvezérlők. (Persze a megbízhatóak nem filléres tételek.)

[svejk]

PM DC motorok szoktak lenni, FET/IGBT PWM meghajtással.

[ybm4ifb]

Sziasztok

Valóban,Svejknek igaza van..PM DC motor.

180V 1.5 HP  4500fordulat/perc

[svejk]

Szoftware fut rajta potiról nem hinném, hogy működtetni tudod.
