Sziasztok, a charge pump témában lenne egy amatőr kérdésem. (ucth400, de igazából ettől független) Eddig ezt a kimenetet nem használtam, de ideje lenne bekötni, mielőtt valami komolyabb baj nem történik. Egy ttl jelszintű 10A relét akarok vele kapcsolni, de direkt bekötéssel nem megy.
Nézegettem a neten(aliexpress) az előre gyártott paneleket (3.3V 3.7V 4.2V to 5V Charge Pump DC DC Converter Step Up), de ott a legkisebb kapcsoló freki is 20khz volt, és nem tudom, hogy ezzel működne, mert ugye a charge pump 12,5khz?
Az is lehet, (sőt, szinte biztos) hogy kicsi a terhelhetőség, és ezért nem bírja meghúzni a relét. Az esetleg járható út, hogy az active low kapcsolóval megfordítom a kimeneti jelet, és a relére adom fixen az +5V tápot, a GND-t meg megkapja a charge pump lábról?  Bocs, ha hülyeséget kérdeztem [#nemtudom]

[dezsoe]

Van kicsi, egyszerű, olcsó, stabil, magyar: Pico relay. Aztán ezzel már kapcsolhatod a többi kapcsolnivalót.

[000000000]

Mert az egy áteresztő szürőként müködik vagyis a relé áramköröd sima dcre ne kapcsoljon véletlenül sem be csak a modulált io uc400 lábra 10...20khz eröl egy soros kerámia kondi a legegyszerűbb c1 100n pl végzi a lenti kapcsiban!

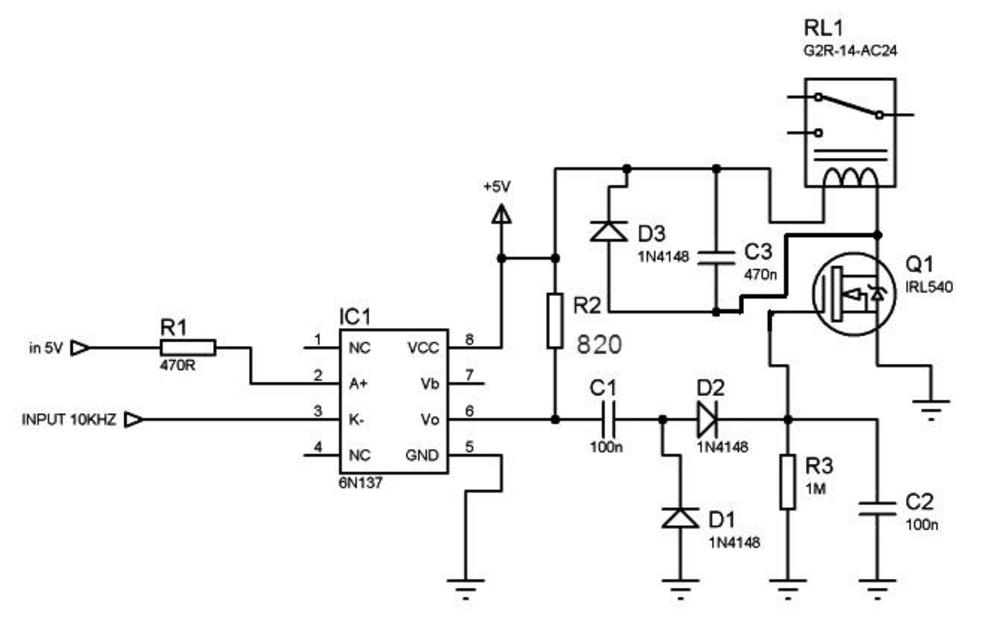

itt egy régi áramköröm...



[000000000]

fet helyére sima tranyo is jó bc182,549,639

[dtb]

Köszönöm a segítséget!
Mivel ilyen modulokat fillérekért lehet rendelni, igazából az érdekelt volna, hogy mennyire lényeges a kapcsolási frekvencia tartomány, mert a legkisebb, amit találtam, 50khz körül volt, ha jól emlékszek.
Mindenesetre, ez a kapcsolási rajz sem tűnik számomra kivitelezhetetlennek, megpróbálom összebarkácsolni, hátha sikerélmény lesz a vége. [#kacsint]

[wsproBAGI]

Szia,
CHARGE PUMP

ezzel is tudsz csinálni  nagyon jót: MB3773
CK bemenetét optoval leválasztod, és még tápot is tudsz figyelni, komparátorral kiegészítve többet is. Az adatlapján vannak mintakapcsolások.
Én uP reset-nek használtam már.

[000000000]

ok!
persze készen jobb de csak pwm kapcsoljon (CHARGE PUMP) jel be az a lényeg ha sima dc is kapcsolja az nincs védelmi szerepe!
Vagy van még a magi féle tranyos kivitel ...

[Miki2]

Ezt nézted már?

[PSoft]

A már említett Magi-féle tranzisztoros kapcsolás...
PWM-es főorsó vezérléssel kiegészítve.

[svejk]

Akár jó is lehetne... de így bekapcsoláskor meghúz a relé egy pillanatra.
A C3-at ki kell cserélni 100 pF körüli értékre.
A FET helyére meg valami  combosabb illik, mert az a BSS123 elég molyfing.

(Megjegyzem még, hogy a PWM-es rajzrészlet tőlem származik.
Egyszer nagy hirtelen kellett, aztán így maradt.
Pedig több sebből vérzik az is...)

[PSoft]

Ugye, a...hőskor.

Még ha nem volt jó, akkor is jó.(-nak illett mondani)

Akkooo most, ennyi év után, pikk-pakk...tessék átdolgozni jóra![#vigyor2]

'Anno, vettem belőle egyet, a Főnöktől.
De sose volt vele problémám, mert...valamelyik fiókom mélyén lapul, azóta is.[#smile]

[dtb]

Igen, már [#3977@dezsoe] is linkelte! Mindenesetre köszi!

[dtb]

Köszönöm mindenkinek a segítséget, de ugye ilyenkor van bajba az amatőr... Egy valaki ajánlja, másik már mást mond, és ha valaki (mint mondjuk én) hadilábon áll az elektronikával, akkor csak a fejvakarás van.
Soha életemben nem használtam még ilyen charge pump kimenetet, ezért kérdeztem előzőleg is, hogy mennyire lényeges a kapcsoló frekvencia, mert amiket találtam, azoknál mind nagyobb érték volt megadva, mint 12.5Khz, viszont a szó szoros értelmében fillérekbe kerülnek alinál. Én csinálni biztos nem fogok, mert  max. egy próbapanelra tudnám összerakni, azt még tán meg tudom forrasztani a kicsit ormótlan pákámmal :-)
Én az együgyü informatikus agyammal azt hittem, elég egy jól méretezett kondi, és akkor majd hallelúja... Hát ahogy a rajzokat elnézem, nem egészen erről szól [#zavart2]
Ha minden kötél szakad, akkor marad a Dezsoe által ajánlott pico relé. [#eljen]

[000000000]

Pico relay alkalmatlan erre a célra sima dcre is bekapcsolva fog maradni....[#eplus2]
Pico Pump a szürös ami néked lenne...[#eljen]
