[svejk]

most különben is plazma lázban égek.

[g89ketty]

Itt feladom, sok sikert.[#integet2]

[svejk]

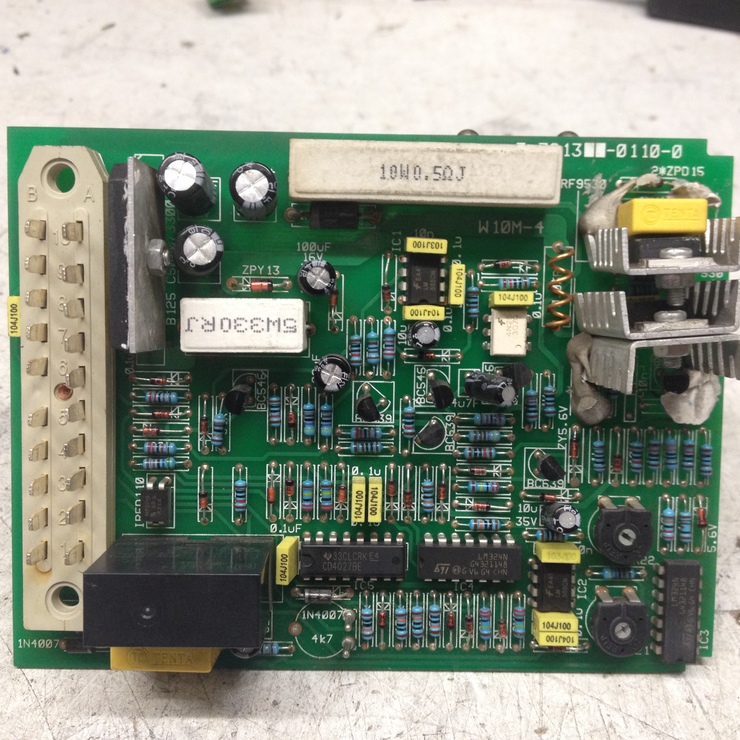

Valaki esetleg ráismer a  képen látható CO2 előtoló elektronikára?

Egy Trakisban leledzik de felbosszantott.

Térkép jó lenne hozzá, vagy hogy pontosan mit csinál a két trimmer.

Mert az IxR fordulatszabályozás nem igazán akar jól működni.
(feltéve ha egyáltalán van benne)



[svejk]

Van ebben lóf@sz csak nem fordulatszabályozás.
Valami áramkorlátozás van csak.

De még ez az áramkör... 555 körül van a két trimmer meg a huzalsebesség poti is de valami irtó kacifántos kapcsolásban, egyszerűen képtelen vagyok megérteni.

[svejk]

Elvileg a két trimmerrel az előtoló  min. és max. fordulatát lehet állítani, de valami borzasztóan egymásra hatnak.
A linearitásról nem is beszélve.
Változtatja a kitöltést és frekit is...
Brrr...

[gabi]

Szia

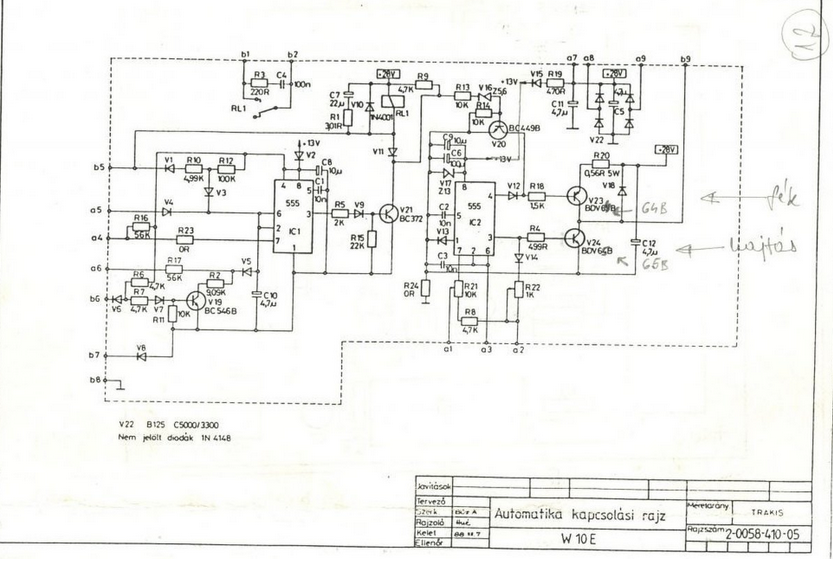

Ha minden igaz akkor ez a W 10 E vezérlő

[fn47xk7ei]

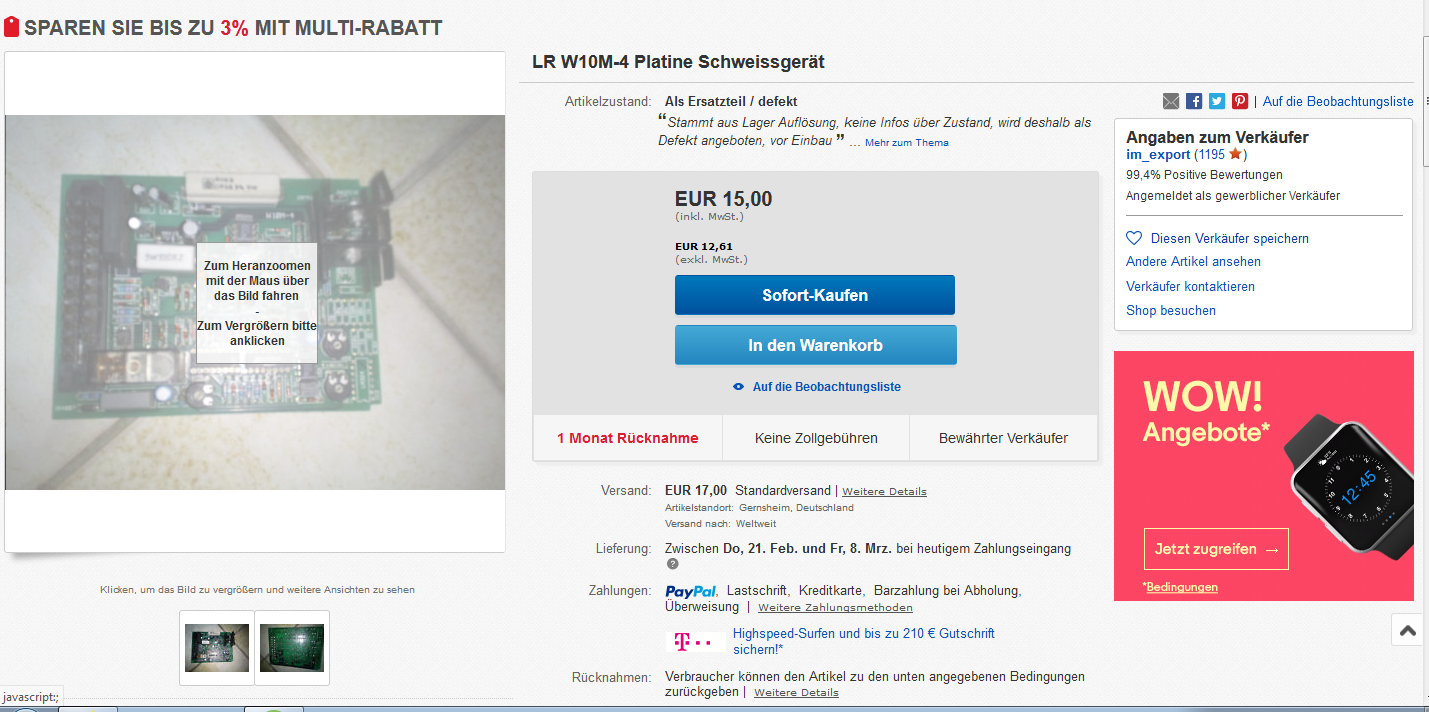

De már a negyedik verzió .A régebbiek egyszerűbbek voltak.De nem érdemes sok időt rászánni , 15 EU az EBAY-en .



[svejk]

Igen ez az alapja, ezt meg is találtam.
No most jelentkezzen aki tényleg érti annak az 555-nek a működését.[#nemtudom]
(a1-a2-re megy a huzalelőtolás 10 kOhmos potija, a3-ra meg a csúszkája)

Alapjában az előtoló potija volt kontakthibás, állítólag már újkorától fogva vacakolt.
Persze ennek kapcsán eltekergették a trimereket is és saját eszemtől elsőre nem jöttem rá a funkciójukra az egymásrahatások miatt.

Feltérképeztem ezt a részt aztán később megtaláltam a fent  említett ősét.

Az az igazság eddig csak komolyabb előtoló elketronikákkal találkoztam, azok vagy tachos vagy IXR visszacsatolással szabályoztak meglepően jól.

A szóbanforgó kisebb fordulatokon bizony már megérzi a 3m-es munkakábel tegergetését. (a spirált már cserélték)

[i0sykf9uy]

Sziasztok. Szerszám gépek villanyszeréléséhez van valakinek szabad kapacitása?

[ajpwg6jrn]

Ez tényleg elég katyvaszos.
Ott az R22-es potin keresztül van valami visszacsatolás féle. De értelme annak se túl sok van. Mivel az a jel független a motor terhelésétől. Ettől már sokkal jobb lett volna ha beraknak a motorral sorba egy söntöt és a söntön eső feszültséget egy OPA-val visszacsatolják az alapjelre. (Akkor legalább lenne valami szabályozáshoz hasonló működése.) Ez így inkább csak egy nyílt hurkú vezérlésnek tűnik.

[fn47xk7ei]

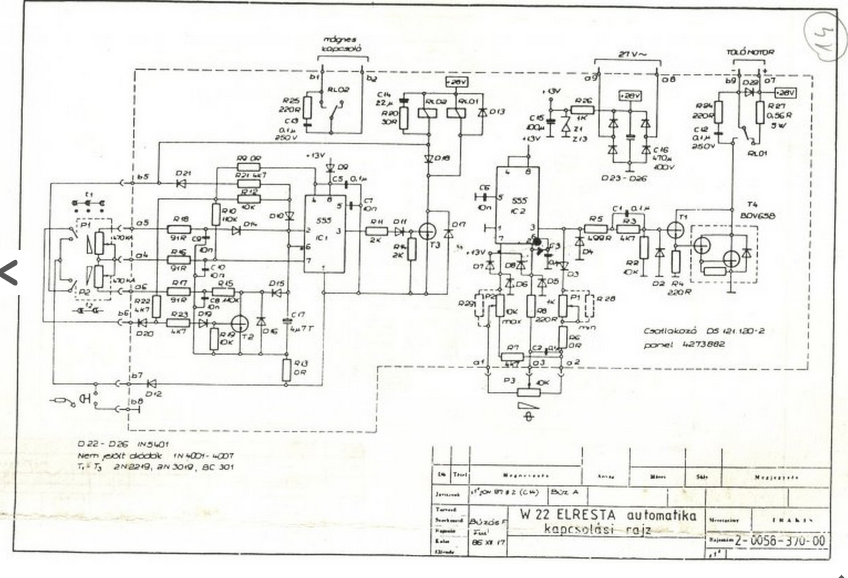

A W22-es is hasonlóan 2 darab 555-ösre van tervezve . De ezek már tényleg elavult elektronikák így érdemes újakra leváltani őket .



[Csuhás]

Vásároltam egy remek 6,5 digites feszültség és ellenállásmérőt LoneWolftól. Volna e valakinek az ismeretségi körében hasonló kaliberű műszer amivel ellenőrizni lehetne ezt hogy mennyire mászhatott el a kalibrációja az évek során. Tudom szinte soha nem kell ilyen pontosság, de ha már van egy ilyen egészen kiváló műszer akkor jó volna tudni hogy pontos-e még. Valami baráti segítségnek örülnék ahova el tudnám vinni Bp környékén.

[KBalázs]

Nagyin nem szoktak ezek elmászni, hozzájutottam úgy 10 éve két egyforma hasonló korú Fesz/R mérőhöz, egyiknek alig volt lejarva a kalibrációja, másiknak viszont vagy 8 eve lejárt, és táphibás is. Mindkettő egy ideje porosodott egy raktárban. Ehhez kepest miután átdugdostam a tápot, az utolsó digitig azonosat mértek.

[Csuhás]

Nagyon ez sem mászott el, egy precíz hp táphoz nézve legalább 3..4 digit egyezik. Néhány szintén precíz ellenállást megmérve szintén tűrhető, illetve egy normál elemmel is megnéztem, de azzal nem egyértelmű mert egy jó hőmérő is kellene hogy az elem feszültsége számítható legyen.

[Csuhás]

Ma éltem Lovas Gyula által felajánlott segítséggel és néhány beállításban összehasonlítottam egy fórumon vett kb 15 éve gyártott és utoljára 10 éve kalibrált voltmérőt egy szintén 6.5 digites de jóval körszerűbb műszerrel. Nos a matuzsálem elég jól vizsgázott DC feszültség állásban azonos értéket mutatott a két műszer a legalsó digiten is. uV tartományban már kicsit ingadozott a mért normálelem feszültsége de a két műszer egyformán követte a változást.

Hasonlóan jól viselkedett az ellenállás mérés is, bár itt már volt eltérés az alsó helyi értéken. ( Négyvezetékes módban mértünk, de csak két csipesszel. )

Váltó áramforrásként először egy leválasztott 230V hálózati feszt mértünk. Itt meglepő módon kb 4V eltérést mutatott a két műszer. Az enyémen bekapcsolva a filtert csökkent a hiba. Itt átgondolatlanul léptem mert elkezdtem az előlapi kalibráló potival igazítani a műszert. Végül rájöttünk hogy mi hibázunk. A két műszer eltérő elven mér a az új feltehetőleg valódi effektív értéket, míg az enyém csúcsot mér és effektívet ír ki. A két mérési elv a torzított hálózati szinusznál okozhat ekkora hibát. A szűrő bekapcsolása levágta a torzítások egy részét ezért csökkent az eltérés. A következő lépésben generátorról vettünk szinusz és négyszög jelet, itt a két műszer már ismét azonos értéket mutatott.

Ami végül is ámulattal töltött el az az hogy két öreg műszer sok évvel a kalibrálás után is hat számjegyre azonos értéket mért. El kell ismernem a HP tudott műszert gyártani.
