Az a helyzet, hogy az A/B és a Z fázisok földjét közösítettem és a + kimeneteket paramétereztem a mozgásvezérlőhöz. Mint aztán kiderült, ez így nagyon nem jó, mert kell hozzá egy vonalvevő. Ennek ellenére az A/B fázis a diagnosztika szerint működött, de a Z nem. Asszem azt ezzel kinyírtam, de nem olyan nagy gond, mert a kimenő jeleket adó panelt átcserélem a másik tengelyével. Egyformák, és azon nem használom az enkóder kimeneteket, mert azok pozíció módban mennek.

Rámegyek egy ilyenre.
Vonalvevő

Ezen vannak kontroll ledek is.
Igen a Z fázis kimenete alapesetben nyitott.

Most már csak azt kell megellenem, hogy csinálok az UC400ETH 5V PWM kimenetéből +-10V analóg jelet.

Elvileg ez a cucc talán tudja ezt.

Mozgásvezérlő

Amióta a szervóval ellek megszerettem a léptetőmotorokat [#wink]

[morvfer7]

Ez a funkció az automata mosógépeknél beállítás kérdése.
Azért van ez a funkció, mert ha nem tartózkodsz otthon, mikor végez a mosással, akkor a kicentrifugázott ruha teregetés nélkül nagyon összegyűrődik. Ha hazaértél csak egy kis tekerés és már ki is csavarja és lehet teregetni. Szóval a használati utasításban kell keresni a megoldást erre.

[svejk]

Nem hinném, hogy tönkrement, ezek a vonali adók strapabíró jószágok.

De azért nem fogsz 22 dolcsiért venni ugye?
26C31/32 páros úgy 150 Ft lehet és akár levegőben bedrótozhatod.

Az indexjelet negáld meg de az is lehet hogy kell egy monostabil hozzá mert nagyon keskeny az eredeti jel.

Mire kell a +-10 V analóg jel?

[mma6fim4]

Már meg vagyon rendelve az AM26LS32 is. Azzal kezdek mielött ezt megveszem. [#rolleyes]
A +-10V a szervo meghajtónak kell a főorsó fordulathoz.

Az Z fázissal az a gyanús, hogy ugyanúgy bekötve az A és a B működik. Ő meg halott. Létezik hogy csak a Z nek kell egy monostabil?



[svejk]

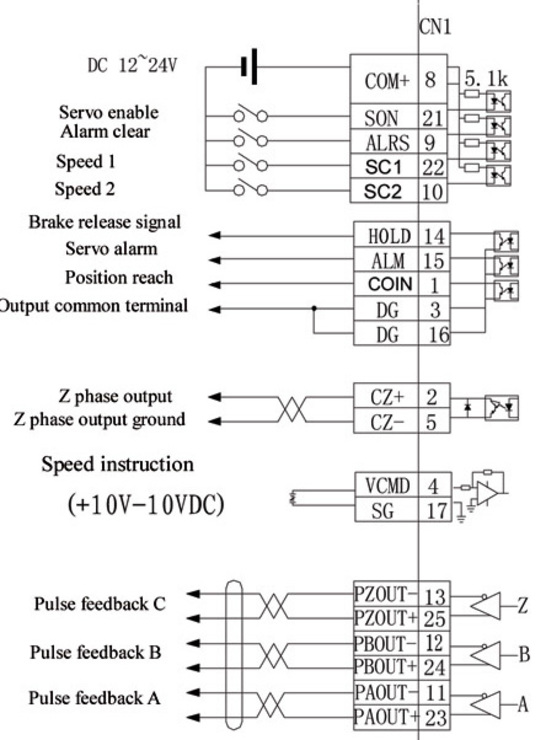

Őööö.. most melyik Z-t használod?
Első körben a C-t próbáld 13-25 láb.
A másikat szerintem programozni kell.

Egyébként milyen szervo?

A diff. kimenetekre rakj egy gyors optót egy 220 Ohm-on keresztül és akkor már mehet is az UC400-ra. Ha negálni kell csak megfordítod az opto LED lábait.
H11L1 vagy 6N137 tökéletes ilyen helyre, ne feljets el felhúzóellenállást rakni és megtáplálni az opto vevőjét 5V-al.

Ez ugye gondolom eszerga lesz?

[dezsoe]

Igen, talán gazdaságosabb. A sarki boltban 141Ft/db: jobban hangzik, mint a 22 dollár. Tavaly raktam össze egy ilyen kis vevőt (még egy 74hc14 volt benne, meg a csatik), kb. annyiba került elpostázni belföldre, mint maga az anyag.

[mma6fim4]

Köszi!

Naná, hogy a másik Z-t használtam, de volt benne logika. Az enkóder jelet el kell osztanom elektronikusan a szervo meghajtójában mert fordulatonként 2500 impulzust ad, az UCCNC meg nem tudja kezelni. Attól tartottam, hogy azt a Z-t ami az A/B-vel jön ki ugyancsak le fogja osztani. Holnap pont azzal akartam kezdeni, hogy átkötöm őket, és meglátjuk. De most már megvárom a vonalvevő IC-t és bekötöm azt is.

Igen, egy eszterga lesz. Ez egy kínai szervo. 130ST-M15025 a motor, SD50NK3 drive.

[mma6fim4]

Belenyomom egy kis műanyagcsőbe és kinyomom sziloplasztal. Nagy fesz. nem megy rajta át, gondolom ezek nem melegszenek.

[dezsoe]

Ez is egy rögzítési mód. Én azért inkább felpakolnám egy panelre. Már csak azért is, mert - gondolom - az UC400 26-os lába fogja ellátni 5V-tal, és ott nagyon nem szeretnék zárlatot.

[mma6fim4]

Pont ezen filóztam én is. Ha jól logikázom ki akkor te is csak ráforrasztasz a 26. pinre egy vezetéket. Mert hogy a D-Sub van az IDC26 másik oldalán ami meg ugyebár csak 25 pines.

[dezsoe]

Nem, nálam az IDC26 túlsó végén is IDC26 van, csak mama: a kifejtő kártyát lehet közvetlenül beledugni az UC400-ba. Amíg egy gyári szerkezet működőképes, addig nem szeretek hozzápiszkálni, úgyhogy nem is forrasztok rá semmit. (Ráadásul nálam a vezérlők körbe járnak attól függően, hogy mit kell éppen kipróbálni/beállítani, úgyhogy nagy gáz lenne, ha forrasztott cucc lenne rajta. Az említett panelt nem magamnak csináltam (magamnak nem is küldtem volna postán), csak felmerült bennem, hogy ha már UC400 és pár mA kell csak, akkor ott a 26-os láb.

[mma6fim4]

Találtam egy IDC26 jelosztót olcsó pénzért. Nem kockáztatok én sem, igazad van.

[dezsoe]

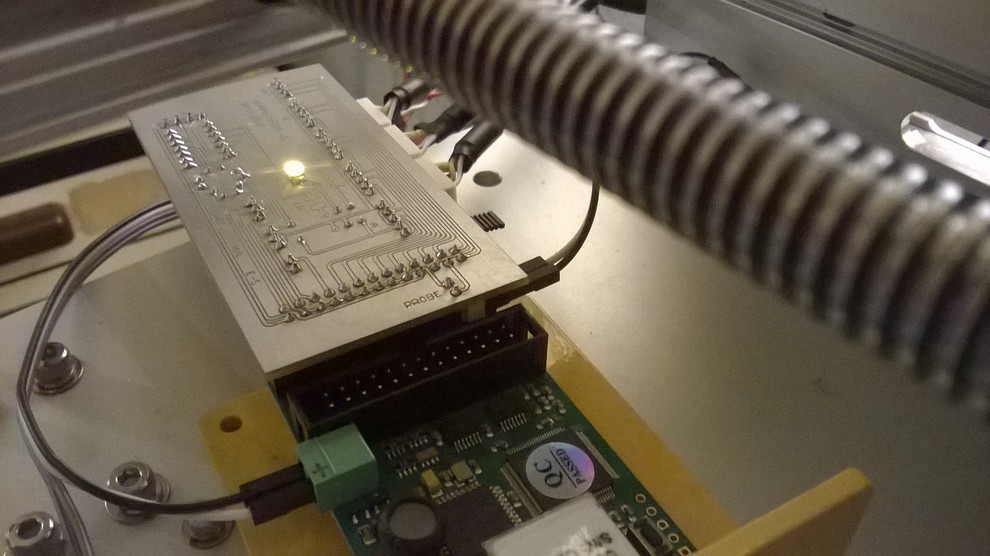

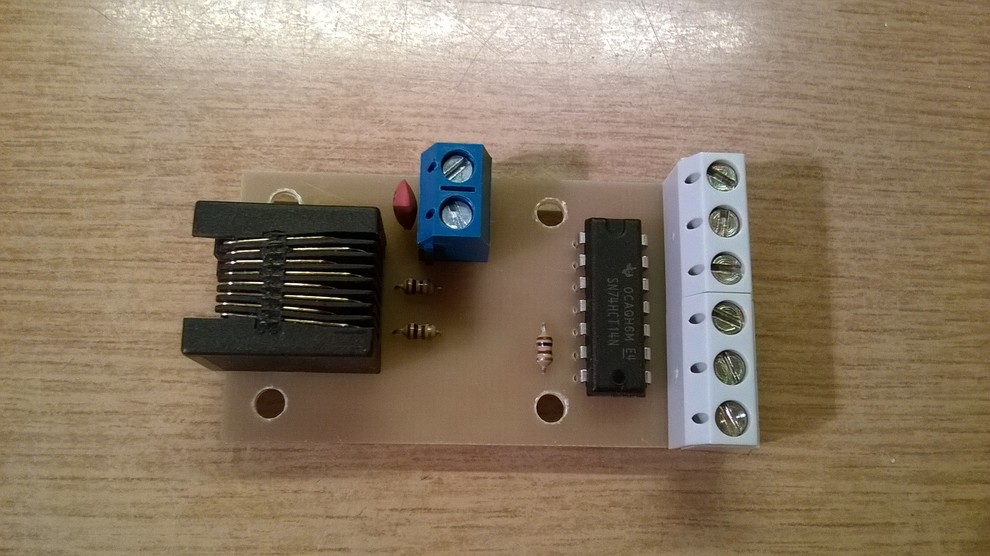

Találtam egy-egy képet mindkettőről (a 26LS32 a túloldalon van):



[mma6fim4]

Kár hogy nincs ilyened raktáron

[mma6fim4]

Muszáj az UC-ról vennem az 5V-t? A mozgásvezérlőn ami az UC-ról megy van egy USB bemenet. Annak nem jó az 5V-je ha összekötöm a földjeit a kettőnek? Ez lenne a legegyszerübb.
