[jani300]

[#eljen] Ez több szempontból is jó megoldás lehet .
Anyagilag valószínűleg nem a legolcsóbb .

[Csuhás]

Igazából a pontos válasz az hogy bármelyik két fázis között egy fázist találsz. Csak két baj van vele, egyik oldala sem nullázható, és nem 230 hanem 400V lesz. Mindkét problémát megoldja a javasolt 400/230 trafó, amit öreg gépekből is ki lehet bányászni.

[jani300]

A három fázisvezető bármelyike , és a negyedik vezető közt mindenképpen 230 volt van .
A keresztmetszet azért lényeges ,mert nem lehet megfelelő
keresztmetszet alatt .együtt vinni a nullát és a földelő vezetőt .
Még fontos az érintés védelem kialakítása is , esetlegesen fi relé .
A kábel indulópontján alkalmazott biztosító értékénél nagyobb terhelőáram engedhető meg a leválasztó trafó utáni 230 volton .
A kérdés alapján ,feltételezhető villamos felkészültségből kiindulva félrevezető ,félreérthető lehet a válaszod .
Ezért nem akartam részletekbe belemenni .

[mma6fim4]

Sziasztok

Egy PWM vezérelt főorsónál kell valami visszacsatolás a Mach3-hoz, vagy menetvágásnál ez így önmagában is megbízható?
A controlleren van egy "Index" bemenet a 10v mellett, de fogalmam nincs hogy ezt mivel kell összekötnöm a driveren. Olyat találtam, hogy "position reach COIN". Ez az egy kimeneti pin lehet vajon a visszacsatolás amit az Index-be kell kössek?
Előre is köszi.



[mma6fim4]

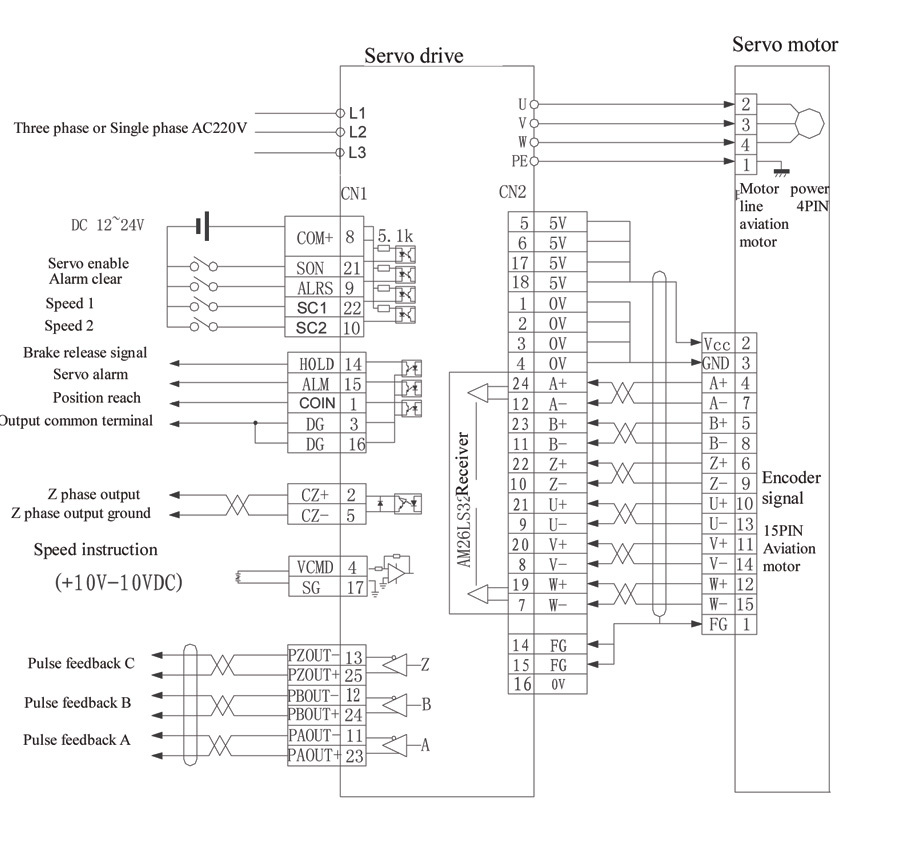

Az még lemaradt hogy a controller leírása szerint az Index bemenetre minden főorsó furdulat után egy impulzus kell. Úgy értelmezem, hogy a rajzon látható "Coin" (ami egyébként kimenet a leírás szerint)ez a számláló lenne. De jó lenne ha valaki megerősítene, vagy megcáfolna.

[0cphxg8ns]

Tiszteltem az Uraknak!

Boldog új évet kívánva kérdezném, hogy mennyire béna megoldás ez, vagy ki hogyan oldaná meg másként?

Az elképzelés az, hogy a párhuzamos porton kapná a kis léptetőmotor vezérlő 8825  a step-dir 5V-os logikát, egy telefon töltőről kapná a logika az áramellátást, és 12V-os tápról a motorhoz szükséges feszt.

Közös a konektor, de mégis 3 oldalról kapnának energiát, ami miatt lehetnek anomáliák talán?

Ki honnan adná a logikai IC-nek az 5V-os áramellátást?
Az LPT porton mach3-ból nem szokták gondolom.

Minden megoldást előre is köszönök!

[Rabb Ferenc]

Én mindenképpen a párhuzamos port és a 8825 közé betennék egy viszonylag gyors optcsatolót.



A 8825 optimális tápfeszültsége 24V. Ja, és feszültség alatt ne állítgasd az áramszabályzó potmétert, mert az az  álmoskönyvek szerint is rosszat jelent vagy okoz!

[Rabb Ferenc]

Bocs' a nagy kép(em)ért

[0cphxg8ns]

Oh igen, elfelejtettem mondani, hogy az is van itthon, csak a tápforrások (3db) miatt vagyok picit zavarban, hogy lehet ennyiféle különböző tápforrás?

A potméter tekergetésre (CC CV stepdown konverternél) rájöttem, hogy nem érdemes tekergetni, mert olyan tüskséket okoz, ami kinyírja a 8825-öt.
Szerencse, hogy csak 300 forint  / db.

Köszönöm a figyelmességed, és a jelzést!

[zozo]

5V-ot az USB csatiról, vagy ha nincs, PC tápról.
Leválasztót mindenképp tegyél be, ha kísérletezel még csak vele.
Aztán csak a motornak kell 12-24V körül.

[s7manbs8]

A potit kikapcsolt álapotban vagy műanyag hegyű csavarhúzóval tekergessed, akkor nem megy ki, legjobb kikapcsolt (táp nélküli) állapotban.

[0cphxg8ns]

A potit külső labortápról, elszeparáltan tekergettem csak, utólag nem fogom a tüskék miatt, viszont nem akarom a pc alaplapi chipsetjét terhelni feleslegesen a 3db léptetővezérlővel.
(bár nem fogyaszt 0.06A-nál többet / darab, de indokolatlanul nem akarom a gépbe dugni, mert van már benne annyi nyavaja, hogy jajj)

A lényeg: Mennyire baj, ha külsó usb-ről adok neki kakaót?

[0cphxg8ns]

A pc táp megy így is határon van (egyéb eszközök fogyasztása miatt), és a ventije is kattog már, meg amúgy is valahogy hack-elni kéne a 6V-os ágból 5V-ot, tehát nem nagyon játszik a pc tápja sem.

[000000000]

Sziasztok!

Vásároltam egy AM882 vezérlőt esetleg valakinek van tapasztalata vele? Ez az auto tuning mennyire használható?
Tudnátok mondani bevált beállítási sémát?

[3z3fhyubr]

helló. szeretnék egy léptető  motort joystikkal írányítani és még az lenne a lényeg hogy a joystikal a sebességét is tudjam fokozat mentesen vezérelni ha pedig nulla állásban van álljon. nem igazán értek hozzá de ha valami értelmes rajzot vagy nyáktervet lehetne szerezni valahonnan akkor megköszönném.
