Ti hogyan értelmezitek ( ebben az esetben ) a differenciál bemeneteket ? ( a Variometrum leírásában )

[ORCA17]

Kértem az eladót, hogy segítsen, "a gépkönyvben minden le van írva" mondta.
Szóval én tőlem passz...[#miaz]

[4ybj8h3c8]

Stimm. Összejön, ha az ember nem akar főorsót vezérelni.

[ORCA17]

Nem akarok, egy 900 wattos Kress maró a "főorsóm"

[000000000]

Kössed össze ahogy az ajánlott megoldásnál írja, azaz közös anódos.
Tönkretenni így nem tudod ezt a vezérlőt.

[ORCA17]

Köszönöm a határozott választ.
Még egy kérdés - a limitekkel kapcsolatban:
+12 voltra kell kötni az alaphelyzetben nyitott végállás kapcsolók "szabad" lábát? Az-az benyomott állapotban a 12V (LOV) állapotot hoz létre?

[000000000]

A leírás erre a részre nem tért ki ?
Komolyan mondom egy kinából rendelt rosszhoz konkrétabb a leírás.
Nézd meg a nyákon a Dsub 15-os csati alatt lévő 4 optocsatoló másik lába a bemenettől GND-re van kötve vagy sem.
Műszerrel ki lehet "csipogtatni"
Ha GND-n van akkor +12 volt kell a kapcsolóknak.
De itt is fennáll annak az esély ha nem 12 volt kell neki akkor sem történik katasztrófa.

[ORCA17]

Pontosan ahogy mondod.
Telefonon kértem az eladót küldje át mailban az eredeti - angol - doksit. Az még ilyen részletességgel sem tájékoztat mondta.
Megérteném, ha egy fejlesztésre szánt dologról volna szó.
De ez egy kimondottan hobbystának szánt egység, tehát nem fejlesztő mérnökök használják, akinek elég egy pár utalás
és elvárható, hogy átlássa a belső elektronika működését.

Holnap a tanácsod szerint járok el és "visítok" ha nem boldogulok..[#integet2]

Köszönet és jó éjszakát
Csaba

[dezsoe]

Rugalmasan. [#eplus2] Ez egy egyszerűsített vonali vevő: ha jó irányba jön a delej, akkor az optóban szvetít lámpocska, ha meg nem, akkor nem.

[ANTAL GÁBOR]

A smily alapján te is észrevetted amit én . Gondolom fordítás ,de az alapszövegben valahogy benne volt a differential szó ami szerintem igencsak megtévesztő .
A csavart érpáros vonaladó/ vonalvevő  az a klasszikus differential . Ez egy közönséges opto .  Svejknek panaszkodtam a napokban hogy az ilyen kialakítás milyen zavarérzékeny (lehet ) A feltehetően kapacitív zavarok miatt   miatt önálló életet élt a   a 750w os szervó

[996dwuf96]

Szia '
Lehet  , hogy vár még rád egy-két meglepetés.
Nekem ez a kínai fos szintén sok mérget okozott.
Az illesztő kimenete nem volt hajlandó meghajtani a PicoDrive vezérlőt.
Jel az volt üresen tehát a PicoDrive csatlakoztatása nélkül.
De abban a pillanatban mikor mikor rákötöttem a vezérlőt , oly mértékben letört hogy képtelen volt a vezérlőt meghajtani.
A  PicoDrive jó volt (azóta is működik) , bekötés jó volt.

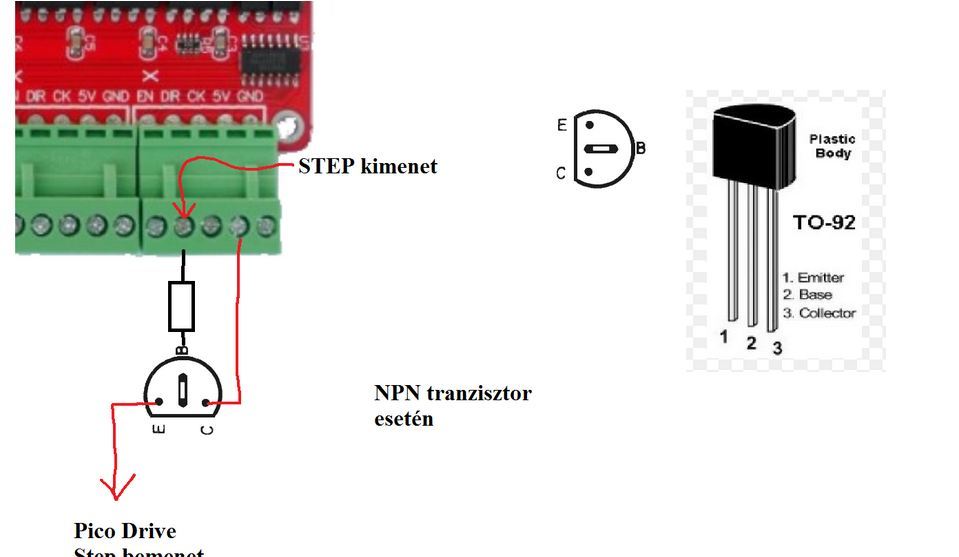

Végül Juhász Gergely segítségével kimenetenként egy-egy tranzisztor segítségével eltudtam indítani.
De a vége az lett  , hogy lecseréltem az illesztőt.
Levente



[ORCA17]

Köszönöm az információt!

Számlával, 1 éves garival vettem, ha nem műkszik, megy vissza a boltba.

De legalább tudni fogom, hogy miért nem megy. Ez hasznos volt
.
Még egyszer köszönöm Neked is.[#integet2]

Jó étvágyat az ebédhez...

[ANTAL GÁBOR]

Érdekes amit írsz különösen a Piko drive szemszögéből Emlékeim szerint annak nagy impedanciás a bemenete ( olyan
100K ohm ra emlékszem ) El sem bírom képzelni hogy miért nem tudta a kínai azt meghajtani . Ha egy klasszikus optó lett volna az elején ( mondjuk 15mA igénnyel ) akkor érteném

[000000000]

Mivel a pikonak +5 volt kell.
Ez a kártya meg ezek szerint GND-re rángat le és ENNYI !
Rejtély megoldva, és ahogy már írtam tegnap közös anodosként kell bekötni az optocsatolós bemenetet a vezérlőben.

[ANTAL GÁBOR]

Ok így megfejtve  (az is  lehet hogy  elhamarkodott volt  a "kínai fos" kifejezés használata )
