Ahogy írtam én egy másik dds-t használok így nem száz százalék amit leírok: Az spi kezelésre kész utasításkészlet van mind az arduinóban, mind az általam használt bascomban. Ezek a dds-ek egy frekvenciát tudnak generálni, szép tiszta tizenpárbites felbontású DA konverterrel. A kimenő jel amplitúdóját nem tudod változtatni, csak egy külső ellenállás cseréjével. A fázisszög problémádat nem értem, ugyanis a fázishelyzet azonos frekvencia között értelmezett, itt pedig csak egyetlen szinusz van. De mert ezeket az áramköröket igen gyakran jelátviteli áramkörökben használják ezért meg szokták engedni hogy valami  bemeneti vezetéken érkező nagy sebességű jellel lehessen a szinusz valamelyik paraméterét változtatni. Ez lehet két vagy több frekvencia közötti fázisugrás mentes átkapcsolás, lehet a kimenő amplitúdó néhány lépcsőben való változtathatósága, vagy akár a kimenő jelben való diszkrét fázisugrás is. ( Magyarán törést tud generálni a kimenő jelben ) Ezt az áramkört minimális külső alkatrész felhasználásával csak fix amplitúdójú igen széles tartományban igen finom frekvencia lépésekben beállítható "szép" szinusz előállítására tudod használni.

[gaben]

Szia,

a Klavio oldalán találsz vezérlés bekötésre példákat, hátha segít.

Vezérlés bekötési példák

[RJancsi]

Nyilván van a motoron valami címke. Ha a pontos típusra rákeresel a neten, biztosan találsz a vezetékekről valami leírást. Ha nem, akkor egy multiméterrel mérjél rá a vezetékekre. Túl sokat nem kell küzdened, legfeljebb két ellenállás (vagy szakadás) mérés elég. A lényeg, hogy a négy vezeték két tekercs végeiről jön ki. Annyit kell csak megállapítanod, hogy melyik két-két vezeték tartozik össze (van köztük mérhető ellenállás). Ízlés dolga, hogy mit tekintesz "A" és "B" tekercsnek, tök mindegy. Az is, hogy az egy tekercshez tartozó két vezetékből melyiket tekinted "+"-nak és "-"-nak. Legfeljebb ellenkező irányba fog forogni a motorod az első bekapcsolásnál mint amerre szeretnéd. Ezt átállíthatod szoftveresen is a vezérlő programban, vagy ha bármelyik tekercs két vezetékét felcseréled.

[000000000]

Fázis eltolásra gondolok ami a 2 dac jel kimenet közöt tud produkálni 8954?

[Rabb Ferenc]

[svejk]

Ismersz már, mire megjönne rég elmenne a kedvem tőle.

[svejk]

"...Ez lehet két vagy több frekvencia közötti fázisugrás mentes átkapcsolás,....  ( Magyarán törést tud generálni a kimenő jelben ) ...."

Igazi egységugrás generátor!

[Csuhás]

Nem tudom a választ, alaposabb katalógus nézegetés vagy próba kellene hozzá. Lehet hogy a két fázis regiszter a két kimenet fázisát határozza meg a bemenő órajelhez képest ( hogy több dds szinkronizálható legyen ) lehet hogy a moduláló bemenet állapota szerint az egyik kimenet fázisa áll be a két regiszter szerint a másikhoz képest. De lehet hogy a moduláló bemenet az egyik jel fázishelyzetét kapcsolgatja míg a másik kimenet mereven kilencven fokkal van eltolva az előzőhöz képest. Egyébiránt ha most kezdesz dds-el kísérletezni akkor miért az egyik legnagyobb lábszámú, és legösszetettebb működésűvel kezded?

[őrülT-Tudós]

Köszönöm a válaszokat! A motor bekötés pipa.
A kártya 24V tápról kell működtetni, ez eddig stimmel.
A táp 14.6A terhelhetőségű, a karinak 10A kell, gyanítom ez is jó így.

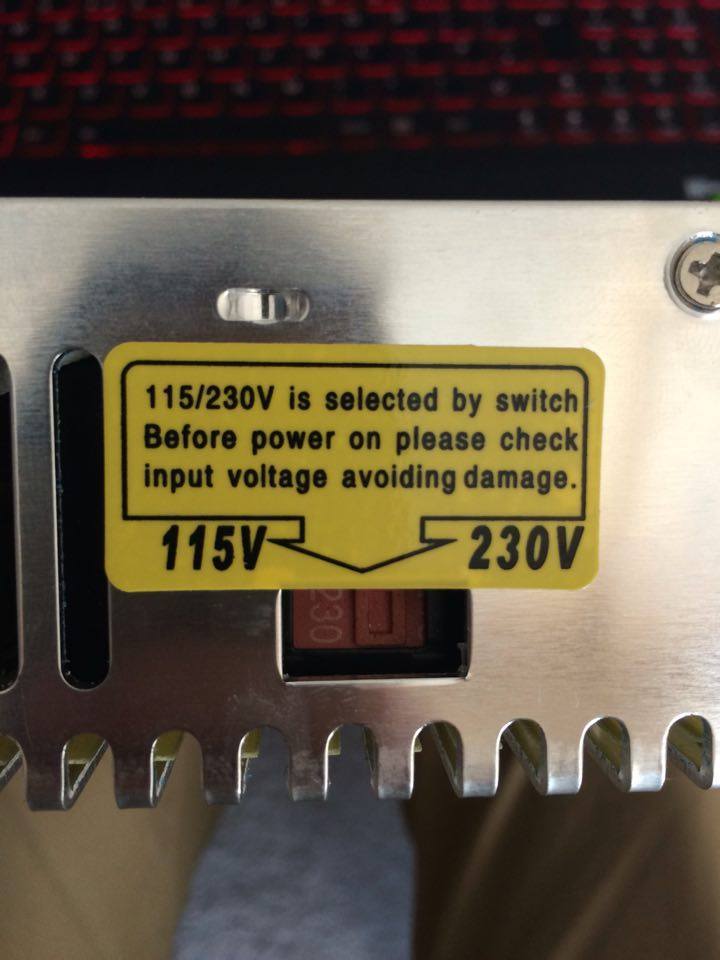

A táppal kapcsolatban lenne pár kérdés: Bemeneten a fázis és a 0 gondolom felcserélhető?! Bemenet 115V és 230V közt állítható, nekem a 230V kell? [#lookaround]

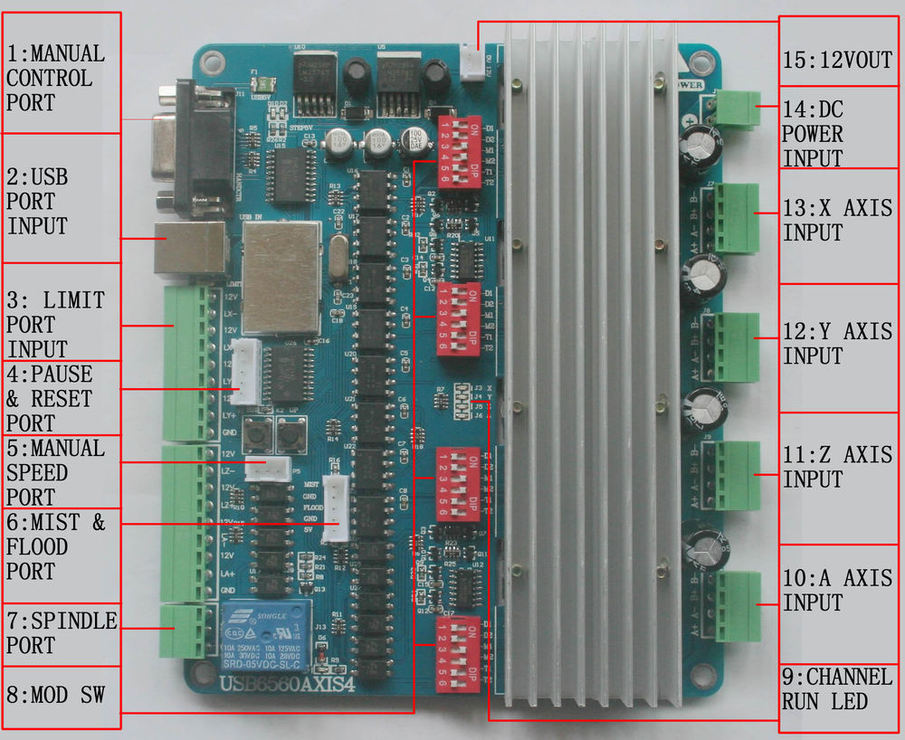

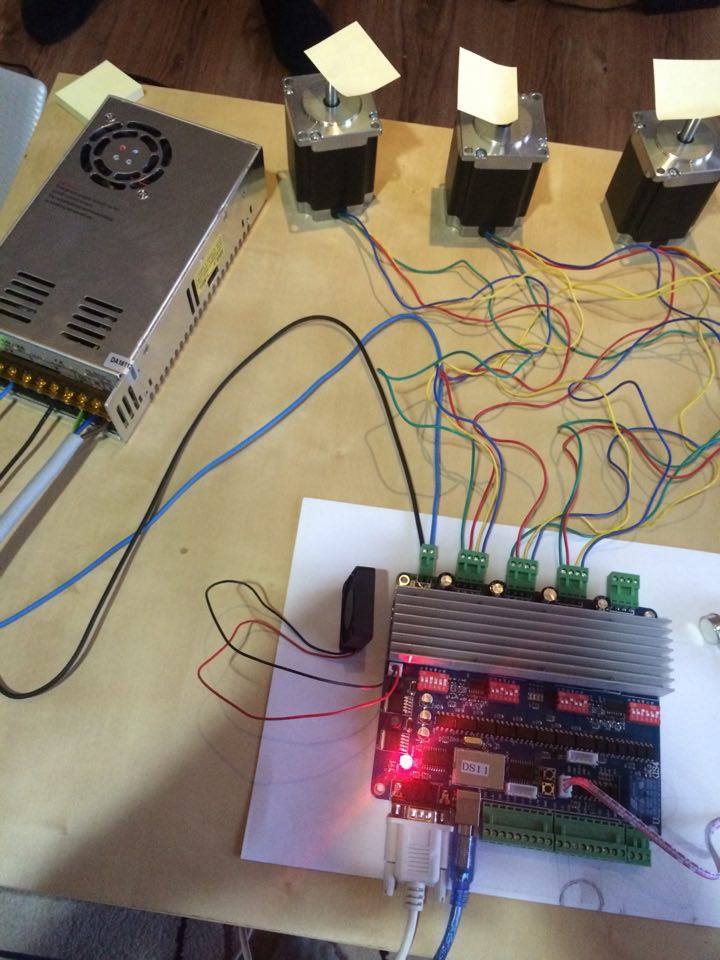

végül: A kártya megkapja a betápot (14. jobb felül), motorok, usb bekötve, ennek már működnie kell, esetleg kell bekötnöm valamit?

Bocsi a hülye kérdésekért! [#circling]



[őrülT-Tudós]

Böngésztem a neten, sikerül bekötni, köszönöm mindenkinek a segítséget!



[kuner]

Milyen programmal vezérled a motorokat? mach3 vagy planet cnc?

[RJancsi]

Ha egyben vetted (set-ként), van esély rá, hogy a kártyán be van jumperolva a max áram a motorokhoz. De azért ellenőrizd le, nehogy túlhajtsd a motorokat! A mikrolépés első körben nem lényeges, akkor lesz kérdés, ha már a mechanika is összeáll.

[000000000]

árban pár dollár csak a több tudásé 8951 vagy 54 bár 54 fejlesztö már a készre szeret erszköz árán van ami hadra fogható lene de vanak anak is nyügjei!
Én ugy szoktam hogy elore gondolkodok projekteknél bövithetö fejleszhetö legyen....kifizetödöbb is!

[000000000]

8951 több funkcioja is piszkálhatónszoftverböl nem csak a freki kitöltés...fázisszög de enek nem tudom a protokolját ha megvan és tudom kezelni akor jöhet a fejlesztö!

[9pk59nuy]

Érdeklődnék, hogy van-e valakinek tapasztalata MSD léptetővezérlő javításában?
