Amiket építettem pont fordítva csináltam.
Az USB portot ki is forrasztottam és step down tápot raktam bele kettőt ami a 12 és 5 voltot állította elő.
A gépek tökéletesen működnek így és napi szinten használják.
Ref pont felvétel, szerszámbemérő.

[Kicsa]

Tehát akkor külső (pl 24 V) feszültségforrás kapott,és azt reguláztad 2 step down konverterrel? Ha hazaérek és lesz egy kis időm ezzel foglalkozni,akkor kibontom a másik áramkört. Ott végálláskapcsolók nélkül működik a kis lézergravírozó,csak 2 tengely step-dir jelei és egy kiement van használva a lézer kapcsolására.
Ha annál megvannak a feszültségek,akkor kicserélem arra.

Eddig egyébként nekem sem volt gond vele,a H1-en keresztül mindig rendben volt. Mondjuk,annak sem ismerem a kapcsolását,a bemenetek min keresztül vannak visszavzetve a porta.

A végálláskapcsolók prell mentesítésére nincs esetleg valami bevált ötleted? A Z iránynál például rendszeresen ráfutásnál limit switch hibát dob:referál és utána szerintem újra meg is nyomja. Esetleg kondit bekötni a sorkapcosba,segíthet valamicskét?

[000000000]

Igen külső tápról ment, megy.
Nem szeretem ezt az USB-s tápos bohóckodást.
Eleve ez a breakout board a motor irányába semmit nem választ le , egyedül a bemeneteknél van optocsatoló.
Tehát olyan mint a riasztó berendezés, csak a biztonság érzetét kelti [#nevetes1]

[Kicsa]

Megnéztem a lézer vezérlőben lévő kártyát.
USB 5 V-ot adva neki,a bemeneten ennél is csak 0.6 V van.
Az ominózus feszültség bemeneten a 12 V megjelenésekor ,a 0.6 V felmegy 9.67 V-ig. Ha a bemenetet feltekerem 24V-ig,a 9.67V pár tizeden belül ugrálva,stabil.
Következő próba : a bentlévő kártyát kihajintom,és a helyére a lézerből kibontott darabot bekötöm. Meglátjuk,mi történik...

[000000000]

Hajrá !

[dezsoe]

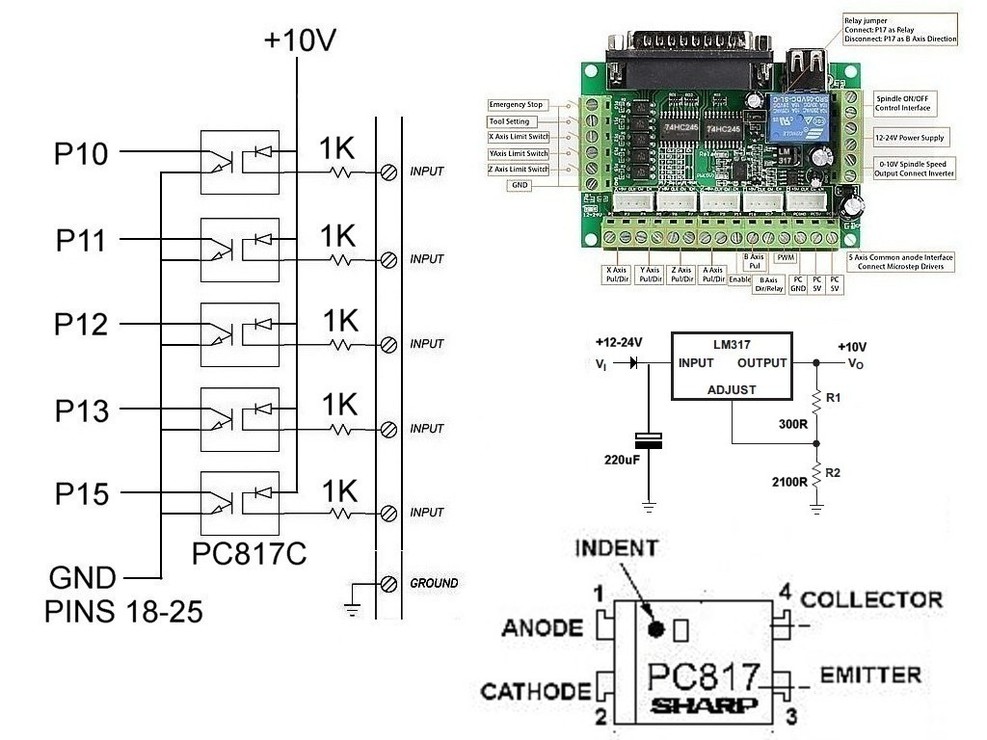

Na, csak megtaláltam végre. A panel fotója alapján is erre tippeltem, de nem akartam hülyeséget írni. A 12-24V bemenetet szabályozza, majd azt vezeti a bemeneti optókra. Ezért állítgathatod a bemenő feszültséget kedvedre. 10V-ot csinál belőle, mert ezzel hajtja a 0-10V-os kimenetet is. Képek alább:



[000000000]

[18806]-os hozzászólásomban pont ezt írtam.

[dezsoe]

Határeset. [#vigyor3]

A rajz inkább arról szól, hogy miért nem változik a mért feszültség, ha változik a táp. De valóban tény, hogy táp nélkül nem megy.

[000000000]

Nekem ez egyértelmű volt mivel a PWM 0-10 voltos átalakító is innen kapja a feszültséget, így valami stabilizátornak lennie kell.
Kínai meg csak az optocsatolók kedvvért nem tesz be még egy stabilizátort.
A fő probléma inkább az miért nem érzékeli a bemeneteket.
Ha jól látom a képeken egy diódával kezdődik a 12-24 voltos bemenet.
De majd megkérdezzük az illetékestől, hogy világit e a 12-24 volt visszajelző led a paneljén.
Lehet, hogy csak a rossz kép teszi , de mintha Kicsa paneljén fordítva lenne benne a dióda a sorkapocs mellet.

[Kicsa]

Visszatértem!
A panelt a másik helyére betéve,úgy tűnik,minden probléma megszűnt!
Utólag belegondolva gyanúsnak kellett volna lenni a lednek : jó irányba van betéve,de a fényereje kb fele-harmada az 5V-os tápot jelző ledhez képest. No meg,ha a Vészstoppot benyomtam (és éppen érzékelős kedvében volt),akkor a szoftveres reset gomb kioldása után,mintha  hardveres be sem lett volna nyomva.
A panelt asztalon tesztelve,az eredmény változatlan:nincs meg a feszültség. A rajzot köszönöm szépen! Multiméterrel ki tudom csipogni a táp részt,el tudok képzelni forrasztási hibát is...

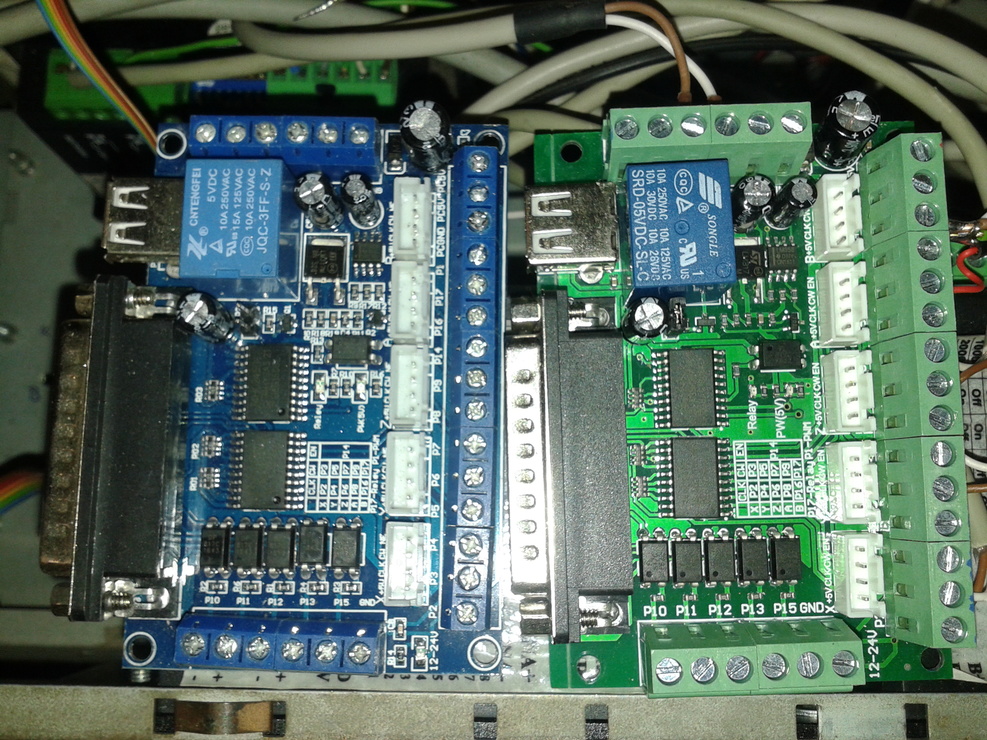

Holnap teszek fel képeket,a két panel egymás mellett. A sorkapcsokon kívül hirtelen nem vettem észre más szembetűnő eltérést.
Csináltam pár referenciafelvételt,minden rendben volt. Biztosat majd csak huzamosabb használat után merek mondani,de most nagyon boldog vagyok!

[Kicsa]

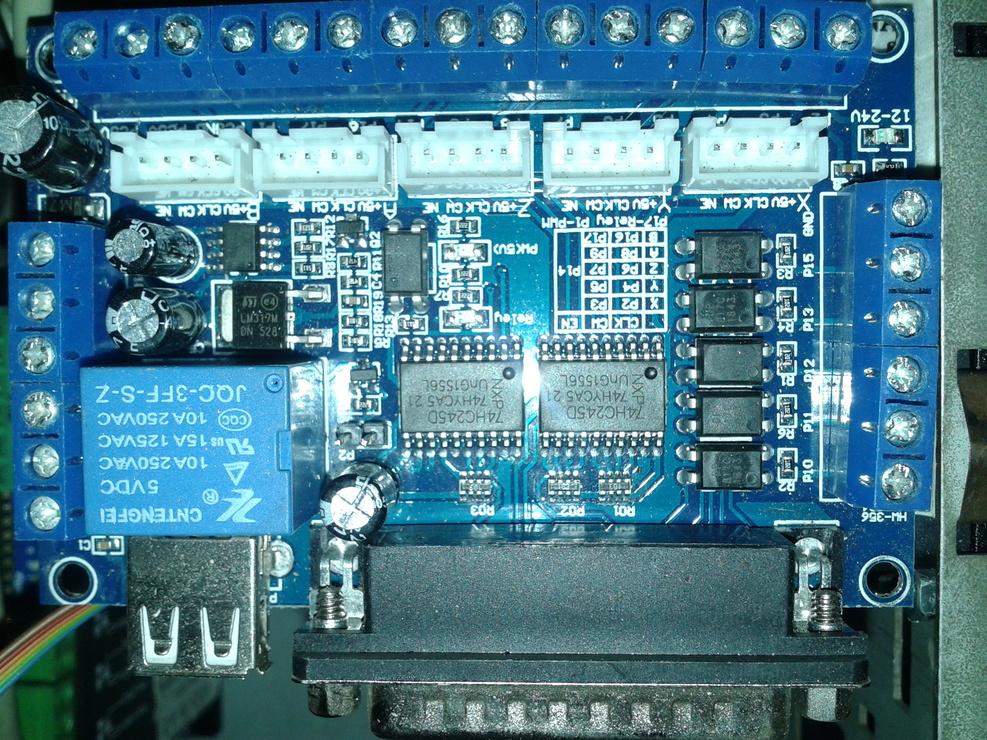

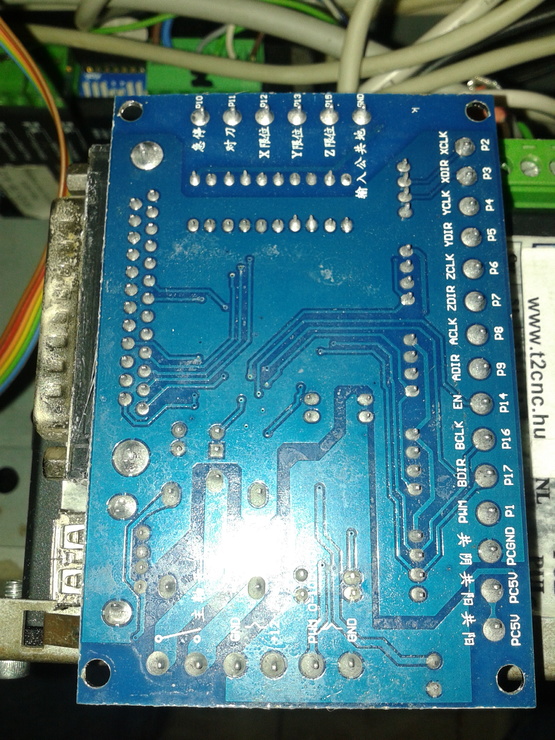

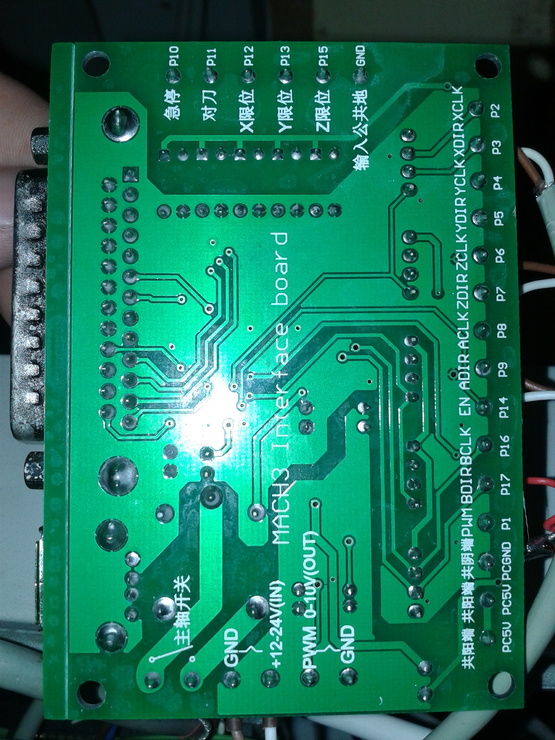

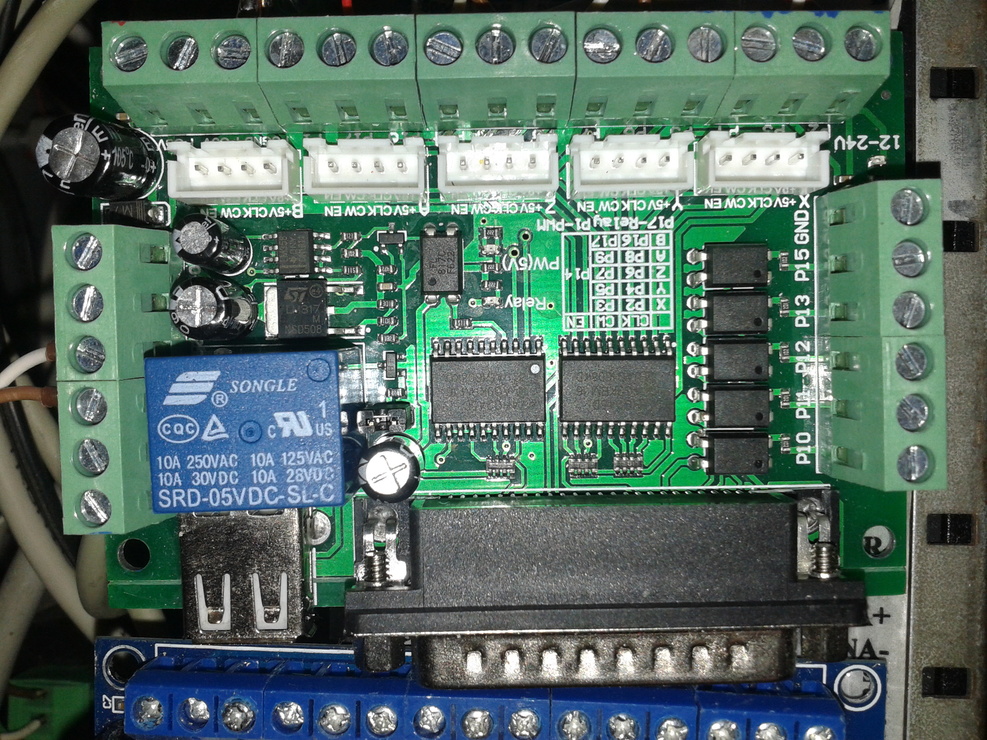

Csatolom a két kártya fényképét.Hátha,valaki kiszúr rajta valamit.
Biztosat majd a használat során tudok mondani,de köszönöm szépen mindenkinek a segítséget![#worship]



[000000000]

Amit kiszúrtam hogy ez két külön kicsi occó kicsi sárga terméke.

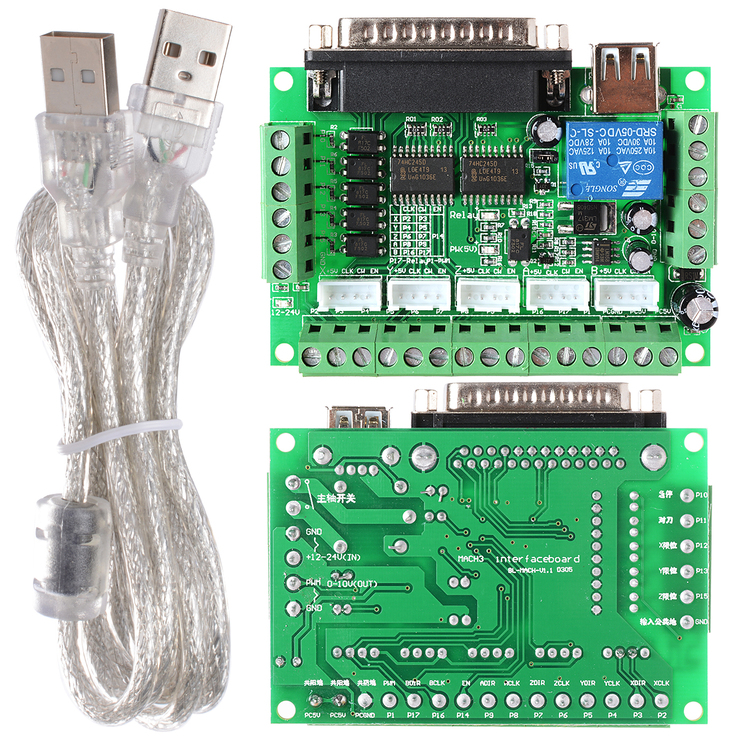

Nekem a zöld paneleshez volt szerencsém azzal nem is volt probléma.

[000000000]

Legegyszerűbb ha bekötsz egy tápot a 12-24 voltos sorkapcsokba és a optocsatoló közös pozitiv bemeneteknél az alkarész oldalon és a GND között mérsz egy feszültséget.
Ha itt megvan a 10 volt akkor ez az új X akták ! [#idiota][#nemtudom]

[dezsoe]

Sokat elárul a kék minőségéről, hogy még a feliratokat is rosszul másolták... [#wilting]

[000000000]

Régebben is voltak ilyen kék színű panellel épített kinai csodák és azokkal is sok probléma volt.
Lehet hogy egy furat galván hiányzik az optocsatolók alkatrész oldaláról átmenő forrasztási oldal közötti résznél.
De az is lehet hogy az LM317 adta be az unalmast vagy egy forrasztás rossz.
Mint írtam egy méréssel kideríthető mi is a probléma.
Az a jobb felállás ha a +10 volt nem jelenik meg a csatoló bementi Anód oldalán.
