Ha valakivel közölve vannak a hibák, hiányosságok és az ár is annak megfelelő. Akkor reklamációnak nincs helye.
A baj abból szokott lenni, ha a tényközlések elmaradnak. És a reklamációra jön a válasz: "mit vártál ennyiért".  Ezzel rendezettnek gondolja az eladó a dolgot.

[0cphxg8ns]

Mindenhol nézegetem, hogy mekkora jelekkel dolgozik az LPT port, de csak ilyet találtam:
forrás


Illetve találtam itt az elektronika topicban egy régebbi hsz-t (11486.), ami szerintetek még mindig megállja a helyét?

forrás: mambo  2012-10-13

[LittleSV]

Mi a kérdés?
Az LPT port TTL jellel operál (0-5V).

Az alsó ábrán pedig optocsatolós leválasztás látható, ami helyes.

[000000000]

Általában az LPT port feszültsége 3.5 volt környékén van.
Eddig ezzel nem volt problémám.
Egyszer találkoztam egy gyári vezérlővel amit nem sikerült elindítani.
Aztán rájöttem a probléma okára, de az sem a feszültség szintből adódott.
Két ugyanolyan vezérlő ment egy meg nem akarta az igazságot.
A probléma megoldását az impulzusok szélességének megnövelése adta.

[0cphxg8ns]

"Ami szerintem a lényeg, hogy a bemenetek fel kell húzni ellenállásokkal +5V-ra, mert az a PC-k LPT kimenete kb,+3,3V-ot produkál és ez lehet bizonytalan működést okozhat."
Előzmény: Práger Mihály, 2017-02-27 11:35:57 [18502]

"LPT port feszültsége 3.5 volt környékén van"
Pál [18575]
Most akkor mekkora feszen megy a port? [#conf]

Erre vonatkozólag a kérdés az, hogy: "itt az elektronika topicban egy régebbi hsz-t (11486.), ami szerintetek még mindig megállja a helyét?"

A válaszod: "Az .. ábra... pedig .... helyes."
Tudod te mi volt a kérdés! Köszi!

[000000000]

Ahány PC annyi féle feszültség.
Legegyszerűbb ha megméred de tipikusan 3.3-3.5 volt
De találkoztam ettől kevesebbel és többel is.
Tehát a legjobb meghatározás a 3.5 volt környéke.

[LittleSV]

Egyszerű a képlet. Ha használod az optocsatolós illesztőt, akkor "bármilyen" magas jelszinttel ki tudod csatolni a jelet, míg enélkül nem biztos.

[0cphxg8ns]

Oh köszönöm mindkettőtöknek! Akkor haladhat tovább a projekt!

[000000000]

Például az őskövület P3-as laptopon 3.27 egy dell PC-n ez 3.31 volt.
Nekem még ebből adódóan nem volt probléma hogy ne indult volna el bármi is
De ha a galvanikus leválasztás a cél akkor ez tökmindegy, az optó után akár 24 voltot is köthetsz ha ez az igény.

[0cphxg8ns]

Oh érdekes adatok.
Szerencsére az opto mind két oldala 5V (elméletileg).

[000000000]

Elméletben minden működik, de a valóság sokszor messze áll ettől [#nevetes1]

[s7manbs8]

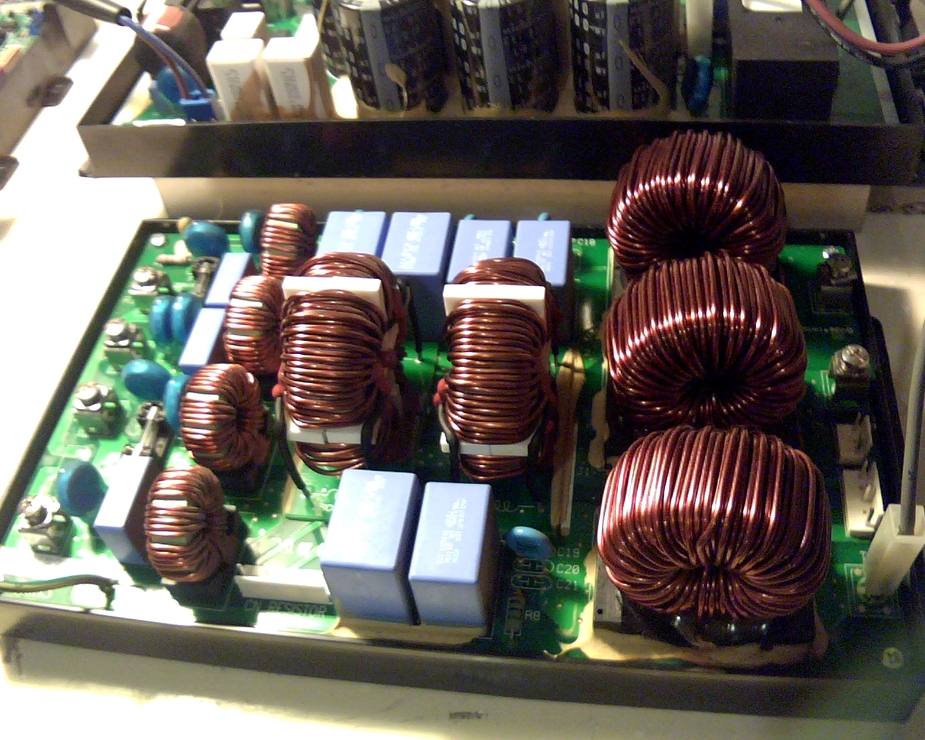

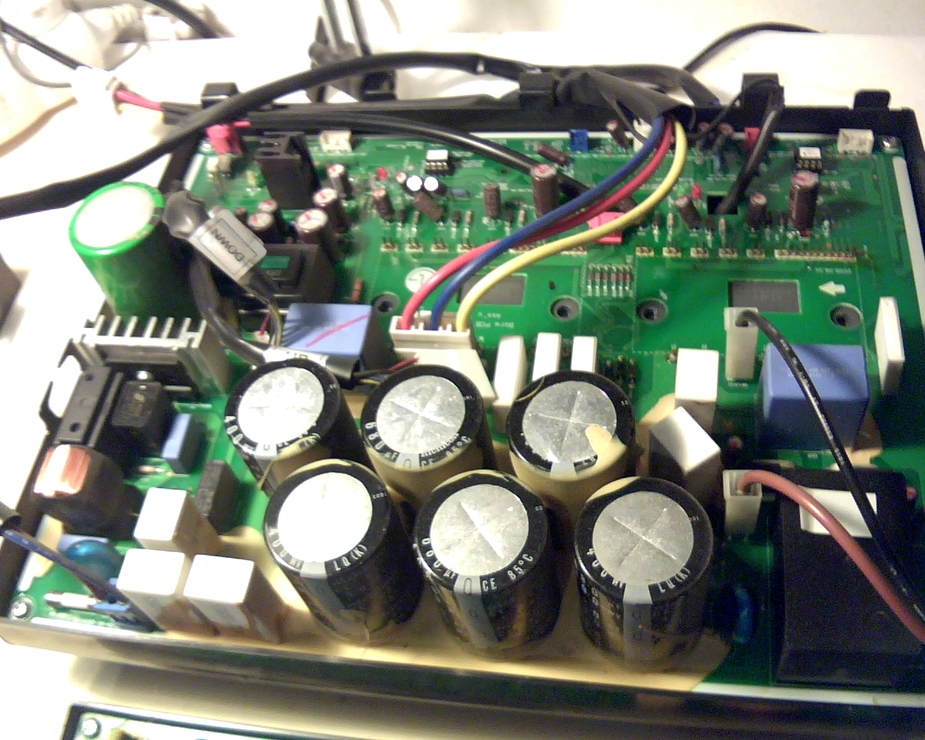

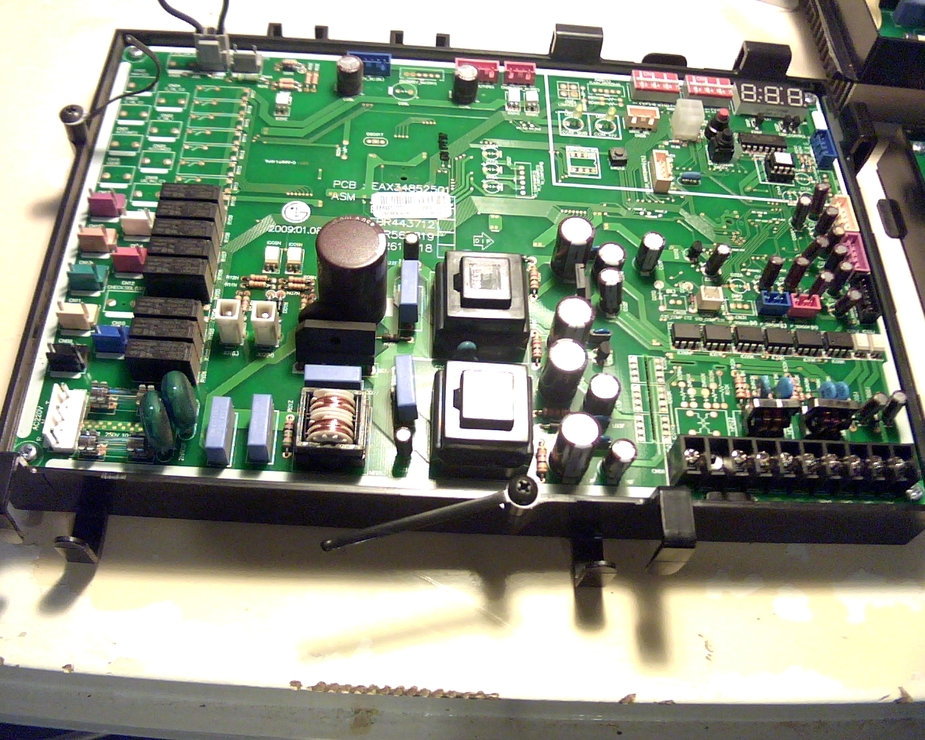

Ebben mi lehet a rossz, ha valamelyik fázis áram nem OK hibát ír ki kb. ?



[Csuhás]

Pontosítsuk: Ez ugye egy frekiváltó? Az üzenet a betáplálásra vagy a kimenetre vonatkozik? Bekapcsolás után, vagy motor indítás után kapod? A motor elindul? ( Esetleg 3f bemenetű váltót használsz 1f betáppal? )

[s7manbs8]

Jó kérdések, még én se tudom pontosan a választ ezekre, nem mindegy nyilván, csak sacc per kb. eleve mi lehet ugye gyanús alkatrész, ami az érzékelésben szerepet játszhat, kondik, relék, megnyúlt ellenállás, áram érzékelő IC-k. stb.

Majd még lesz infó később.

[Csuhás]

Ha valóban hibás akkor elsődlegesen igbt híd, illetve beázásból, vezető portól származó nyák elmaródások, zárlatok lehetnek a bűnösök. Térjünk vissza ha több információ lesz.
