Sziasztok!
Nem tudom, hogy jó topicba írok-e, remélem igen...
A kérdésem az, hogy egy step/dir jeles léptető vezérlőt (DRV8825) közvetlen nem hajthatok meg egy párhuzamos port jeleivel? Vagy mindenféleképpen kell arduino (vagy valamilyen mikroprocesszor) a képbe?

[ebalint]

Biztosan meg tudod hajtani, de ügyelni kell a jelszintekre / TTL / és az időzítésekre.

[0cphxg8ns]

Opto csatolókkal gondoltam az illesztést (biztos ami biztos), illetve az időzítésekre meg a programot remélem lehet kalibrálni (melyiket lehet? mach3 társaira gondolok elsősorban).

Ez így működhet?

[000000000]

Meg lehet hajtani , de a PC háza és a vezérlő táp negatívja között akár 300Volt feszültségkülönbség is lehet.
Adott esetben ez csak kapacitiv azaz nem terhelhető feszültség , de képes tönkretenni a PC-t és a vezérlőt is.
Ezért szokták közbe iktatni leválasztó kártyát.
Komolyabb vezérlőkben alap a gyors optocsatoló, ez legalább 3000 voltos izolációt biztosít a PC és a vezérlő között.
Ezeknél nyugodtan közvetlen ráköthető az LPT port.

[yy2yggmv7]

Az sem utolsó szempont, ha nincs optóval leválasztava a PC a vezérlőröl, és valami zárlat keletkezik vezérlő oldalon, viszi a PC-t is.

[yy2yggmv7]

Ha a step jelet pl. 6N136-al csatolod, elég gyors lesz az átvitel, szerintem nem lesz gond az időzítéssel.
Ami szerintem a lényeg, hogy a bemenetek fel kell húzni ellenállásokkal +5V-ra, mert az a PC-k LPT kimenete kb,+3,3V-ot produkál és ez lehet bizonytalan működést okozhat.
A gyári leválasztókártyákban is így van megoldva.

[remrendes]

Nehany hete volt az adok-veszekben Juhasz Gergo fele levalasztokartyabol 2-3db 5.000huf-ert.

[vjanos]

Linuxcnc-nél megadhatók az időzítések - már ha erre gondoltál


[0cphxg8ns]

Igen erre gondoltam! Szuper! (más program is ad lehetőséget ilyen beállításra?)
Az illesztést meg szeretném házilag megoldani, addig is (talán) tanulok valamit a témáról.

Köszönöm a tippeket mindenkitől, mindent átnyálazok. Amúgyis jövök ha elakadok!

[000000000]

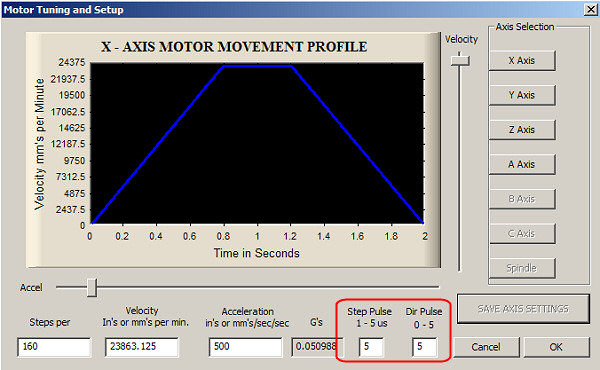

Mach 3-ban is be lehet állítani.
Piros keretben jelölve.



[544if3hez]

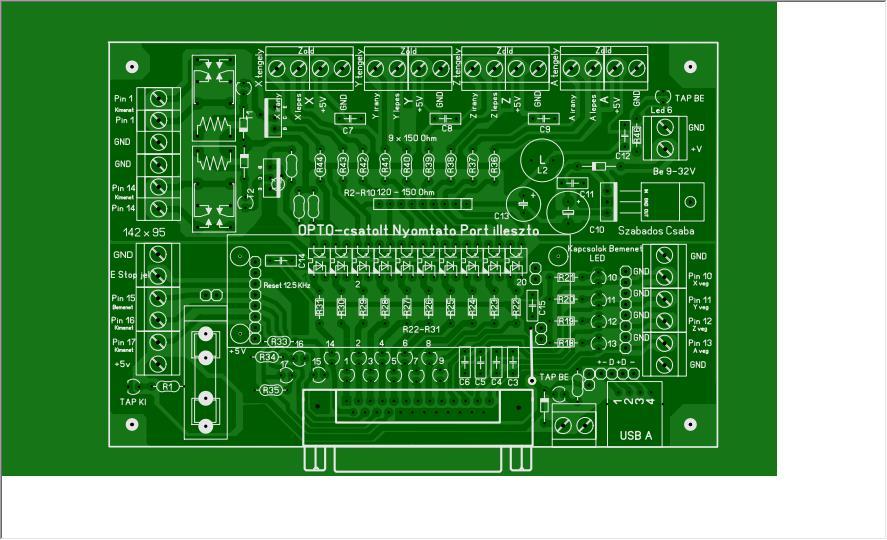

Az optós az működik jól, nekem ez van.



[yy2yggmv7]

Van egy másik érdekes megoldás ami az én kínai vezérlőmben is van, hogy a leválasztás bemeneti részének az 5V-ot, egy DC-DC ,galvanikusan leválasztott converter modul biztosítja.
Ebben az esetben nem kell még egy vezeték(USB)az 5V-nak.

http://www.ebay.com/itm/DC-DC-Converter-Isolated-Power-Supply-1205-1W-In-12V-10V-16V-Out-5V-200mA-UL-/161045828977?hash=item257f145571:g:PBQAAOSwT~9WhMT-

[000000000]

És a motor tápot hogy választod le totál galvanikusan ?
Elég ha a motornál történik valami gebasz a váz felé és már vége a galvanikus leválasztásnak.
Mert ezek az all in one IC-k motor tápot is kapnak.
Inkább maradjunk a optocsatolónál.
Például nekem a szelepeket közvetlen egy opto darlington hajtja meg, mert az a 20mA ami ezeknek a SMC szervó rendszerű pneumatika szelepeknek kell bőségesen kiszolgálja 24 volt mellet.
És az a 90Ft amit ezen a drága helyen elkérnek egy 4N33-ért az szerintem senkit nem vág földhöz.
De a gyors működésű 6N136 is kemény 150Ft itt nálunk.
Akár egy próba nyákra is össze lehet dobni pár óra alatt több tengelyre a leválasztás.

[RJancsi]

Sziasztok! Pár éve hobby szinten foglalkozom a cnc-vel, összebarkácsoltam egy A4 méretű gravírozót amit mostanában marómotor helyett egy 1W-os lézerrel használok. Arra gondoltam, hogy a lézernek építek egy másik, könnyű kis gépet. A kérdésem. Jelenleg Wnatai NEMA 17-es motorjaim vannak amiket szettben DQ420MA driverekkel vettem. Ám tized áron lehetne DRV8825 panelt venni, ami ránézésre ugyanazt tudja. Vagy mégsem? Mennyivel tud többet a Wantai driver tízszer annyi pénzért?

[s7manbs8]

Nagyobb tápfeszt bír, nagyobb felbontással, meg van rajta opto leválasztás, annyival tud többet, de egyébként nagyságrendnyi javulás azzal már nincs, simán jók ezek a kis A4988 meg DRv MODULOK.
