ArtCam & Relief marás

[dtb]

Szerintem ne innen közelítsd meg a kérdést. Nem tudom, milyen programból, mivel generálod a G-kódot, de elsődlegesen az ott megadott marási paraméterek a mérvadóak: milyen marószárral, milyen előtolással, stb. Az STL exportnál kell lennie egy tolerancie|resolution|... értéknek, aminek nagyjából szinkronban kell(ene) lennie a marógéped pontosságával. Hiába adsz meg pl. 0,001mm tolerancia értéket, ha a géped csak 0,05mm pontosságú.  Azon is érdemes elgondolkodni, hogy nagyobb felbontásból lehet kisebb felbontást csinálni, fordítva már nem annyira igaz.

[Pali79]

Sziasztok!
Artcam-mel tudok valahogy egyszerű forgástestet készíteni? 4. forgató tengely teszteléséhez szeretnék valami egyszerűt. Vagy esetleg szöveg marása egy henger palástra?

[000000000]

Tudsz készíteni, de ehhez nem kell AC.

Ha van egy X, Y, Z adatokkal egy gravír G kódot, azt egy forgatóba fogott d átmérőjű henger felületre is rá gravírozhatod. llyenkor a forgatód lehet pl. az Y tengely, aminél a d*pi/(1 forgató fordulatra eső step szám) alapján kiszámolod a felbontását. Ezt beírva Y step/mm adatnak már gravírozhatod is a G kódodat.

[000000000]

mm/step-et kellett volna írnom.
Ha meg a CNC vezérlő programod step/mm-el operál vedd a reciprokát a leírt képletnek.

[Pali79]

Köszönöm ezt is kipróbálom majd, de egyenlőre érdekelne az artcam is. Nem tudom, hogy én bénázok vagy a programban van valami hiba, de ha létrehozok egy modelt, nem is csinálok rajta mást csak rányomok a create rotary relief-re előjön az ablak ahol megkérdezi, hogy X vagy Y mentén hozza létre, aztán a 3D nézetben egyszerűen eltűnik a modell csak a koordináta mutató marad. Mit rontok el?

[D.Laci]

[Pali79]

Ez jó, csak én nem importálásra keresek, hanem megrajzolni elölről.

[4umhue7vh]

Sziasztok! ARTCAM-al lehet olyan körbemarást csinálni, ahol egy rádiusz maróval lépcsőnként marva  pl. egy 85 fokos oldalfelületet kapok? Jelenleg 2D profiling-al csinálom. Körönként 0.3mm fogásokkal és minden körbe megváltoztatom az allowance értékét, így egyre távolabb kerül a szerszám a kontúrtól. Ez működik is, csak elég macera egy 30mm vastag anyagnál  100 szerszámpályát csinálni. Ha van valami egyszerűbb megoldás, ne titkoljátok el. Köszi!

[2am4nwzib]

Én még a 2D profiling is  maradhat.



[4umhue7vh]

Jó, de ez 5 fokos? Alu öntéshez csinálok mintákat, 3-5 fokos szöggel már ki tudom venni a homokból.

[2am4nwzib]

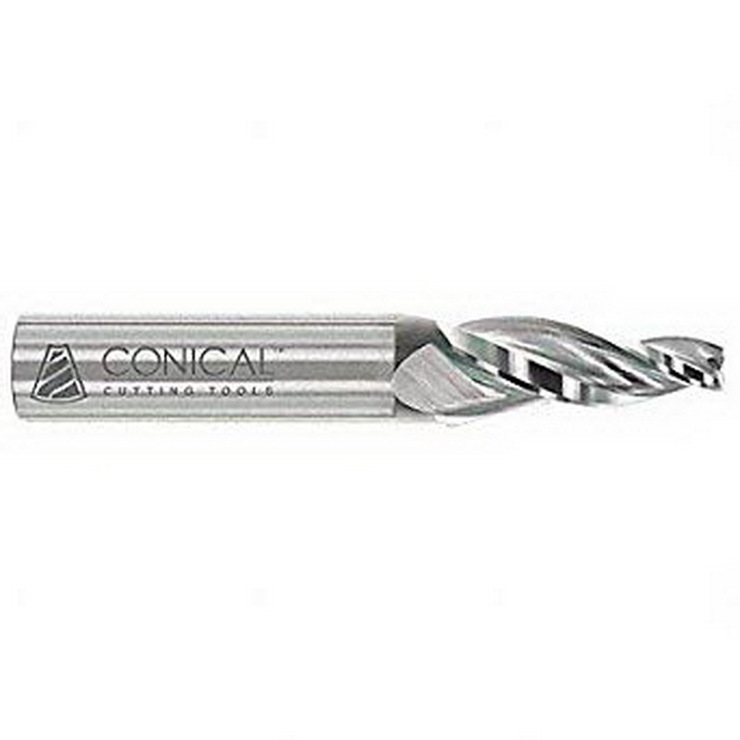

Igen 5fokos  kúpos  maró kellene.

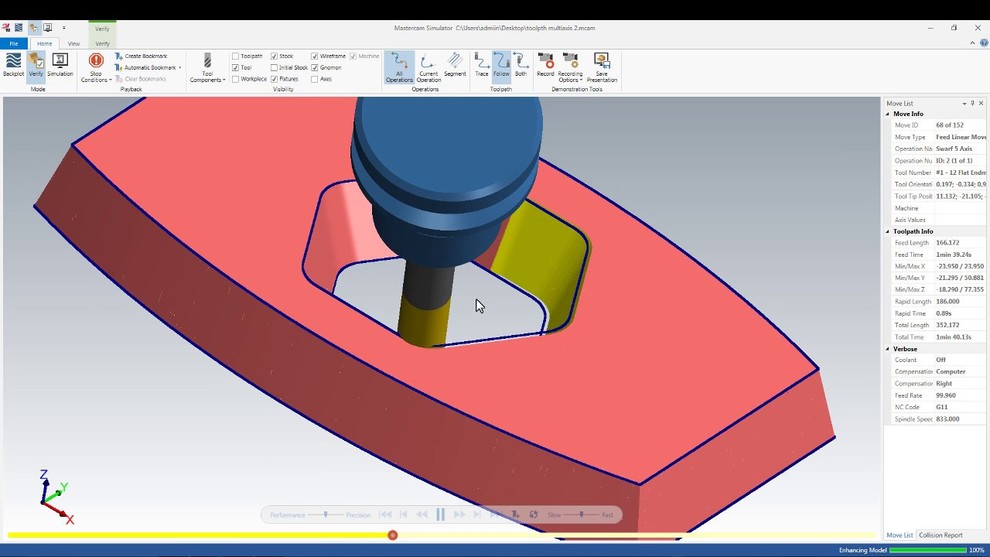

De létezik egy egyszerűbb megoldást is ; 5-tengelyes CNC + egy CAM progi amelyik ismeri a ,,swarf,, megmunkálást.



[4umhue7vh]

Meg vagyok elégedve a rádiuszmarós megoldással, különböző szögek készíthetők, nem szab korlátokat az élhossz, ha kell egy kicsit megcsiszolom, csak  valami megoldást keresek gyorsabb szerszámpálya készítésre. Pl. az ARTCAM intarzia marásnál meg lehet adni egy lépcső mélységét, szélességét, de csak egyet csinál sajna, Az lenne a jó ha a megadott teljes marási mélységet belépcsőzné. Lehet hogy egy újabb ARTCAM-ban már van ilyen funkció?

[D.Laci]

Valami ilyesmi lenne jó neked.

[4umhue7vh]

Hát igen, előbb-utóbb rá kell szánnom az időt és meg kell tanulnom egy rendes CAM programot.

[000000000]

Ezt szinte folyamatosan mert végtelen a műveleti tényezője...[#eljen]
