Mach3 CNC

[2am4nwzib]

PC cserét is ki lehetne próbálni !

[z4b82jjzr]

amikor észrevetted az óra hibát, beÁLLítottad az rendes dátumot?

fájlokat utána módosítottál?

aztán újra kikapcsolva a gépet a kövezkező indítás után megint csak  a 2010-es dátumot adta vissza újra?

[z4b82jjzr]

Egy másik vezérlő leírása
10 Volt input kell neki!!!


http://%20ez%20a%20legjobb%20leírás%20róla%20https://embeddedtronicsblog.wordpress.com/2021/02/05/4-axis-mach3-controller/

[mex]

Így működik:

[z4b82jjzr]

PWM jelhez:

táp:            Red BOARD:
-----           --------
+24V       -->  24V
24V föld   -->  DCM

+10V       -->  10 Volt
10V föld   -->   ACM  (!)

kimenet:
+++++++++++++++++++++
PWM jel     <---  ACM és AVI között

GND az az usb tápján levő
ACM DCM izolált

[z4b82jjzr]

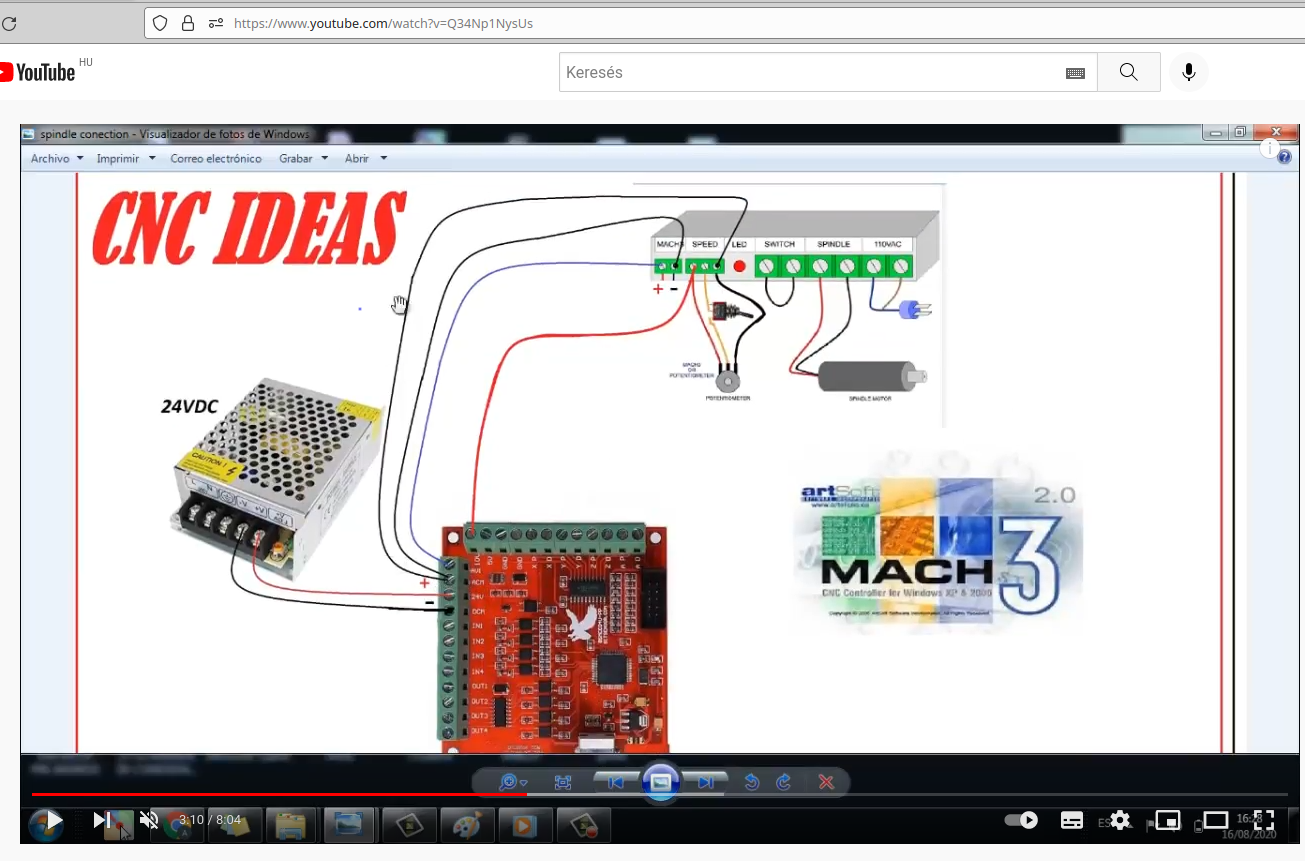

10Volt PWM forrás

a RED vezérlő  - MACH3 -

hogy a szöveg egyértelműbblegyen itt a kép



[z3ac46j2r]

Leírom, hol tartok.
Kicseréltem az elemet a gép alatt lévő számítógép alaplapjában. Most nem indul a Windows. Elindul egy pillanatra, de egyböl vissza jön a bios és kezdi előröl.
Na itt lett elegem és elővettem az előző számítógépet, ami jól működött, szépen vitte a gépet csak elraktam tartalékba, hátha egyszer... ne maradjak cnc nélkül.
Rádugom,generálok egy kör gcode-ot ArtCam-al, őrület!!!
Igy is szakaszosan marja a kört. Minden sornál megáll/ujraindul.
Nem állok messze a feladástól.

[z4b82jjzr]

sajna,
akkor amit a PC hajt, a motor driver buggyant meg? milyen tipus?
remélem nem STB5100 vagy RED Mach3 USB 100kHz-es driver, mert ilyenekkel  küzdünk  most nadas kollégával

[Arany János]

xml. mentés?
motor tuning? (gyorsulás-lassítás)

[z4b82jjzr]

[nadas]
sajnos az STB5100 boardoknak családja népes
a SPINDLE meghajtás tekinteében eltérnek

pl. Variometrum,Elektrobot  PWM jelzéső boardján 24 Voltból csinál 10 V-t, LM358 OpAmpon keresztül


Ebay-es, Amazonos lapok mások, ott külső 10 Volt kell és tranzisztorral szabályoz


a Bitsensor.com RED  board is 10 Voltot kér,
és a jelölések is zavarosak (24 Volt földje DCM-ként van rajta)
(de azon meg nincs ENABLE motor engedélyező kimenet, 100 helyett 50kHz-el ajánlják)

mivel a topicban szereplő board egy Ebay-es-tranzisztoros SPINDLE szabályozású, mégsem müxik
alaposanbban megnéztem


elkötések vannak benne, próbáltam kijavítani



[TBS-TEAM]

Na most kell kiba..ni a kukába, már rég megérdemelte volna [#eplus2]

[z4b82jjzr]

nem szabad kukába dobni!
így legalább heteket el lehet cs"szni a hibakereséssel ...

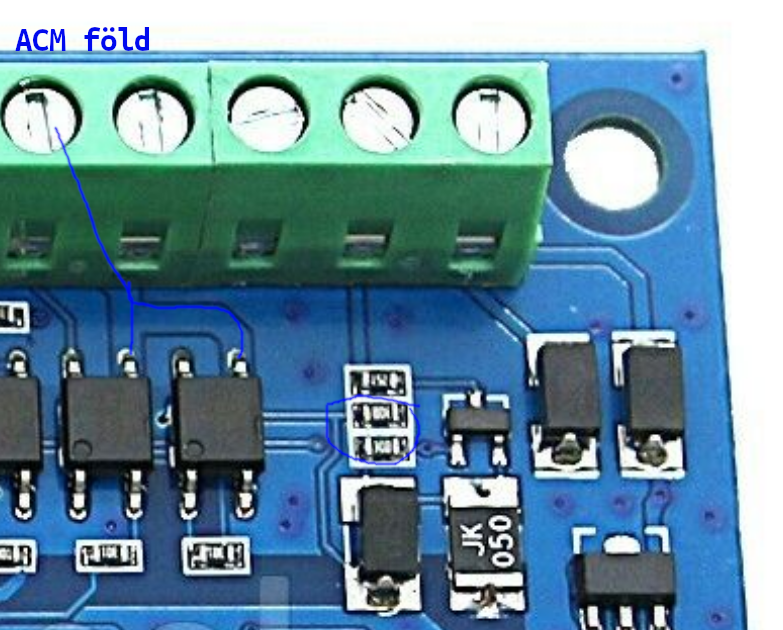

[#nyes]itt egy újabb szépség, ma találtam:

de itt legalább rájöttek, hogy az optocsati egyik lábának azért  köll valami föld ACM grnd-ról
igaz a lehúzóellenállás csak lóg a levegőben?



[TBS-TEAM]

Marad a gyerek ha játszik, főleg ha van mivel.[#nevetes1]

[k6vsiwc2]

Sziasztok,
Az STB5100 és a laser PWM vezérlése megoldódott (köszönet és hála Endolomit fórumtársnak), viszont egy újabb anomáliába futottam bele, amit úgy gondolom önerőből már nem tudok orvosolni.

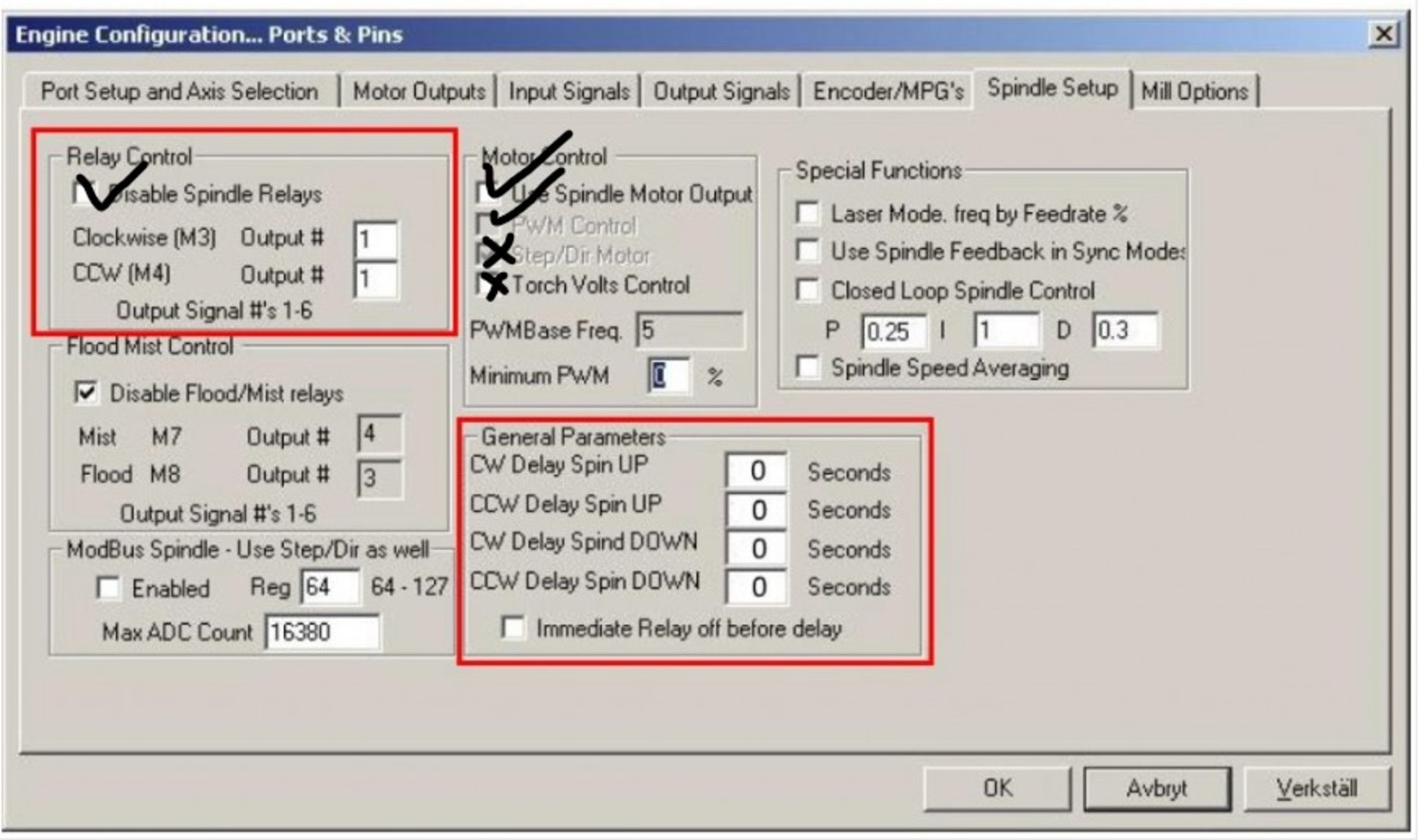

A hiba a Mach3-ra vezethető vissza, mivel post-processortól függetlenül is (egyszerű 30X30 négyzet Gcode egy text file-ban) jelentkezik. A hiba, hogy az M5 parancs hamarabb megszakítja a főórsó jelet, mielőtt a tengelyek elérnének a végpontig. M3-at nem tudom jelenleg megállapítani mert nincs végpont, vizuálisan nem látható, de valószínűleg ott is van csúszás.Olyan érzésem van mintha abszolút nem lenne szinkronban a hajtás és a spindle (laser). (ugyanezen kódot lefuttattam drufel cnc szoftveren, ott tökéletesen szinkronizál). Az alap settingeket a leírások szerint beállítottam. A csatoltak alapján van beállítva (lopott kép a netről, most dolgozom, nem tudok screen shotolni). Érdekesség, hogy a delay-re sem reagál. ezen kívül a motor tuning menüben is próbálkoztam a gyorsulásokkal de semmi.
Találkoztatok már ilyen vagy hasonló problémával?
 Kell esetleg valami extra plugin a Mach3-lézerhez?
Köszi a válaszokat.
Nándi



[D.Laci]

Laser ki-be kapcsolásához használd az M10 M11-et.
