Sziasztók!

Egy Power Control gépen próbálunk megoldani egy letiltási problémát.

A gépen pár hónapja jelentkezett az a probléma, hogy program indítás után a gép Y tengelyen mozogva és ha a főorsó is forgott, akkor egy idő után letiltott (vészstopot kapcsolt). Viszont ezt a problémát sikerült megoldani, mert az egyik Szervó meghajtó csatlakozó volt a ludas, de kicseréltük és újra forrasztás után tökéletesen ment a gép.

Viszont most újra jelentkezett a probléma csak most az X tengelyen és itt a főorsó nélkül is kézzel mozgatva letilt a gép. Vezetékeket itt is átnéztük, de nem láttunk különösebb a problémát, de itt is inkább cseréltük újra forrasztóttuk a csatlakozókat és semmi változás.

Találkozott valaki hasonlóval esetleg Power control gépen, vagy más gépen? Esetleg valakinek van valami elképzelése róla? Nem tudjuk, hogy zavar, vagy meghibásodás okozza a problémát, a kontaktot rendben vannak.

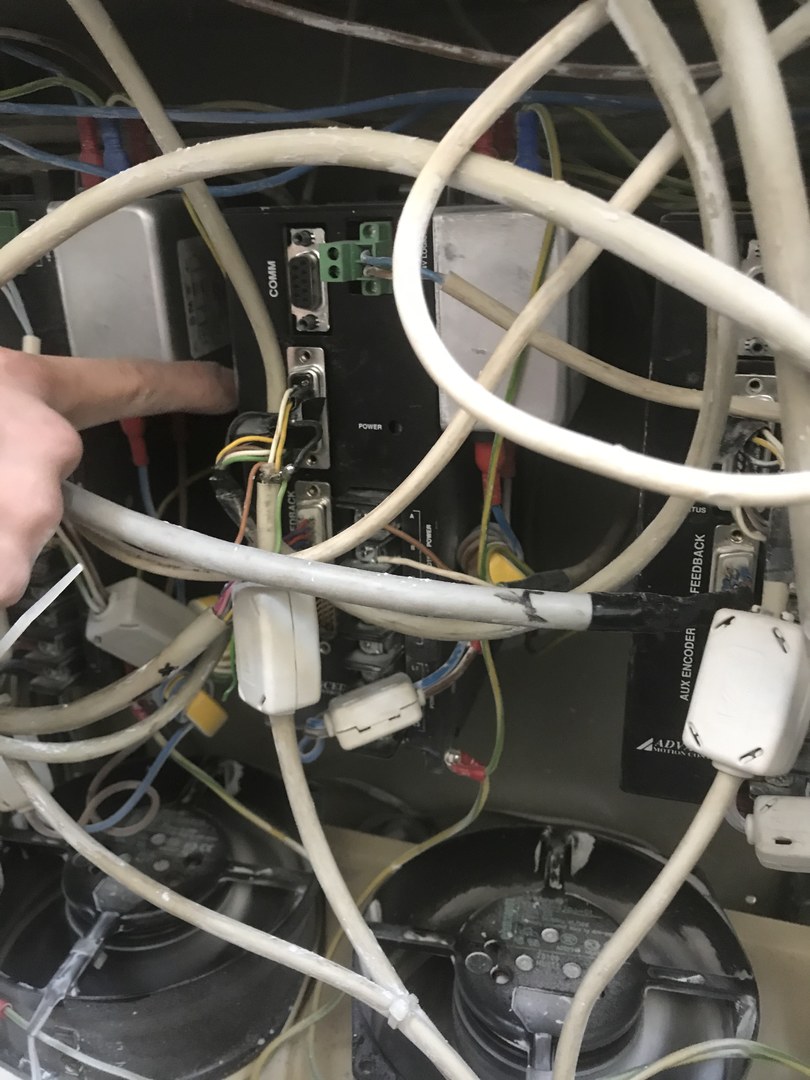

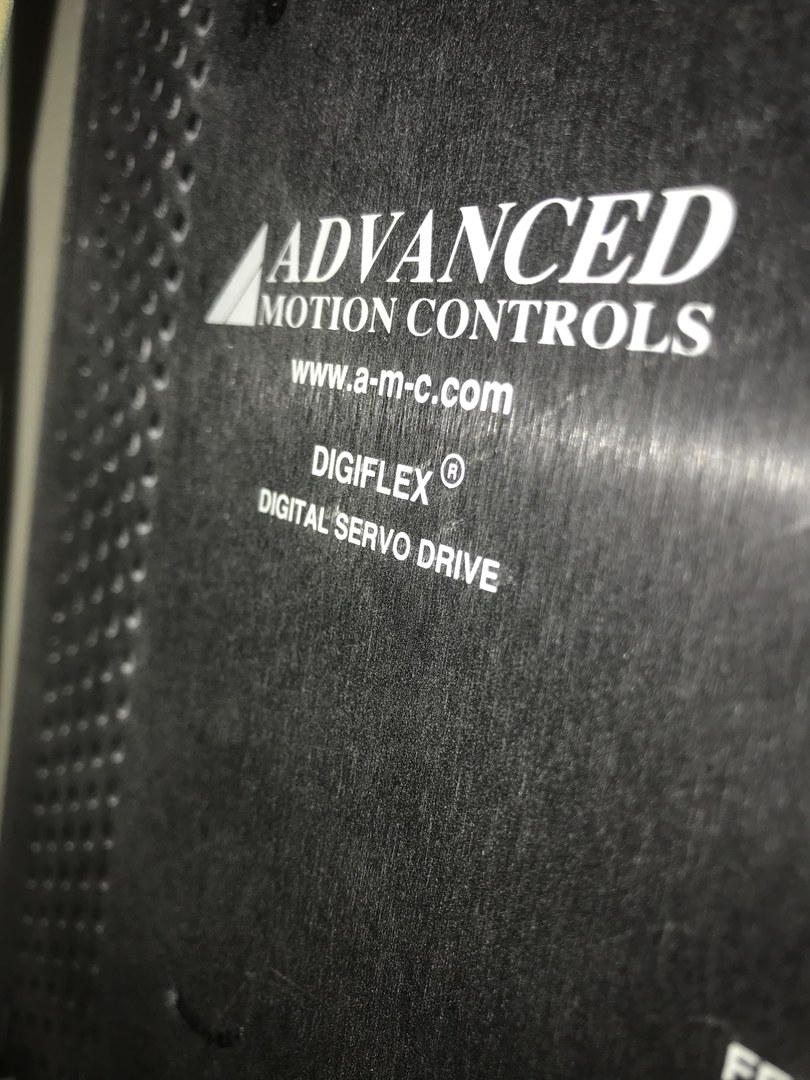

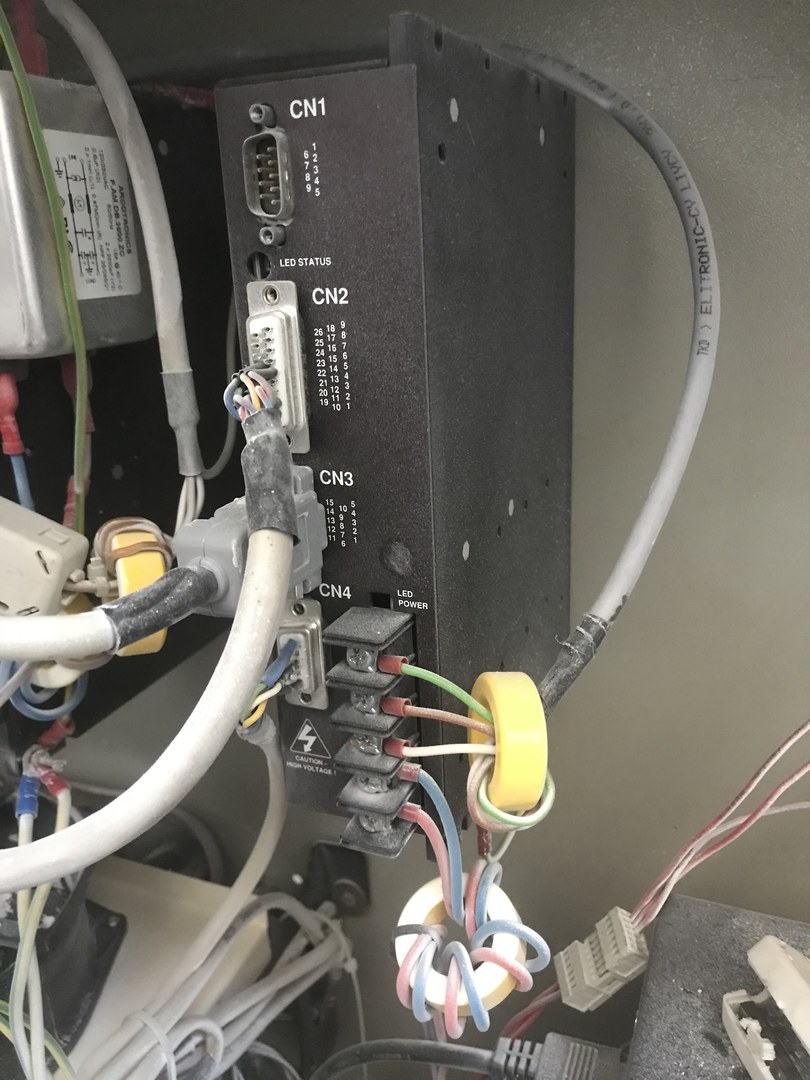

Szervó meghajtón nem látszódik a pontos típus. Valaki ismeri ezeket a meghajtókat és van vele tapasztalata?

Köszönettel,
András



[TBS-TEAM]

Az X tengelyen lévő energialáncban lévő kábelek közzül valamelyik törött vagy zárlatba esik.
Lehet akár a végállások kábele is.

[A.Andras]

Köszi a tippet!

Leellenőriztük, de nem az volt a hiba, hanem a lineáris kocsik akadtak és alapos tisztítás után úgy tűnik, hogy már nem tilt le. Szervó nem bírta nyomatékkal és letiltott. 10 évet ment a gép és nem nagyon volt tisztítva és meglepő módon nem volt vele probléma eddig, pedig nem a legjobb a konstrukció és a sín védelmét se oldották meg.

András

[szpinya]

Üdv!
Mach 3 G kód optimalizáláshoz keresek szakembert.
Természetesen nem szívességet kérek, üzleti alapon kellene.
Részletek telefonon, és privátban.
Előre is köszönöm!
Tel: 06-20-4-662-672

[rokonok]

Hello! Még mindig elvagyok akadva a Mach3-nál a limit és a home gombok használatával, ha a limit és a home gomb ugyan az.

[TBS-TEAM]

Mi vele a gondod?

[rokonok]

6 darab végállás kapcsoló van a printer port 10-es bemenetén. A Linux cnc-nél all limit + home opció van beállítva a port bemenetére. Ott tökéletesen minden tengelynél home poziciót felveszi a gép. A Mach3-nál x++ x-- plusz  y++ y-- plusz z++ z- és x home y home z home van beállítva. De a referencia pont felvételénél hibára fut, mert a limit kapcsolónak érzékeli a home helyett.

[TBS-TEAM]

Milyenek a végállás kapcsolók? NC NO?
Hogyan van összekötve?

[rokonok]

Minden kapcsoló a printer port bemenetét testre teszi végálláskor, látható a programban ha a kacsoló megnyomódik.

[TBS-TEAM]

Tehát akkor alapból NO (nyitott) és ha ráfut a tengely
bekapcsol.
A MAch3 jól kezeli az egy portra kötött kapcsolókat HOME-LIMIT.
Két ok miatt lehet:
Az egyik a kapcsoló hibás prelleg. és több impulzust visz be egymés után.
Zaj kerül a bemenetre.
Ezek okozhatják a hibás müködést ref. felvételkor.

Amikor a meghatározott home (referencia) kapcsolókkal rendelkező tengellyel (vagy tengelyekkel)
kíván referenciát felvetetni (gombbal vagy G-kóddal), akkor az a tengely addig fog a meghatározott
irányba mozogni (egy választható alacsony fordulatszámon), amíg a home (referencia) kapcsolója
működni nem kezd. A tengely eztán ,,visszamozog" a másik irányba, így kikapcsolva a kapcsolót.
Referencia felvétel közben a végállások hatástalanok.

[rokonok]

Értem. Köszönöm. Egyik sem állhat fent amit írtál. Mert a Linuxnál jól működik. Valószínű egyszerű a probléma csak a megoldást kell megtalálni.

[TBS-TEAM]

Tegyél egy 100-220nF közötti kondit a bemenetre.

[TBS-TEAM]

A kondi másik lába a testre.

[rokonok]

Oksa kipróbálom. Hidegítést.
