Mach3 CNC

[svejk]

Szia!

Dr.GoodMan-től vetted?

üdv: svejk

[svejk]

No kipróbáltam élesben ezt a Mach3-hoz való laser engravir plugint, de nekem ez nem kerek.

A két szélén -főleg az egyiken- gyakorlatilag megáll az X tengely.
Úgy 5000 mm/perces sebességnél már kezd kontrasztos lenni az égetés nyírfában, de ha lejjebb vagy feljebb viszem a sebességet akkor egyre haloványabb.

Saját eszemtől úgy gondolnám működni ha lassabban szalad a lézer fej akkor jobban éget.

Az előbb megnéztem még egyszer a PDF-et van ott a végén valami halandzsa a kernel frekiről meg miegymásról de én azt nem értem.

[PSoft]

Az a baj, hogy régen volt...felejtődnek a dolgok.[#rinya]
Megállásra nem emlékszem, de amit a sebességről írsz, én is tapasztaltam.
Meg kellett találni az optimumot, hogy miért így működött a plugin nem tudom, nem is igazán kerestem az okát.

A hatalmas englis tudásommal [#rinya] én a pdf-ből azt hámoztam ki, hogy csak 25kHz kernelfrekivel működik jól.
Valamit, még a "Ports & Pins" fülön is kellett pipálni, vagy...kivenni a pipát???
Talán, a "Sherline 1/2 pulse mode"-nál.

Én úgy tudom, a Tweaki koma ezt a plugint CO2 lézerhez "faragta", vagy optimalizálta, nem a diódákhoz.

A kék 2W-os hoz én nem is használtam a plugint, még előtte, az 1W-os infrával játszadoztam vele.

[svejk]

Köszi!

Minden esetre ez így szerintem felejtős.

Én még csak-csak néha elbíbelődök dolgokkal, de a barátom használni szeretné nem állítgatni.

[svejk]

Persze ingyen van és biztos vagyok benne sok munkája van benne a szerzőjének.

[2f428kduf]

Én is egy 555-ösre gondoltam, csak valahogy az alap áramot szeretném megadni a lézer-diódának.

[GAtesz]

Üdv!
Összeszereltem az asztalon az épülő gépem elektronikáját, tesztelés céljából. Az a problémám, hogy a léptető motorok csak egy irányba forognak. Állítgattam a setup-ban a kimeneti portokat, végigpróbáltam 1-9 ig mindet de nem jöttem rá, hogy mi a baj. A step jelek megvannak, de a DIR jel nincs. LPT breakout boardom van és TB6600-as driver. Mi lehet a gond? Üdv, Atesz

[yy2yggmv7]

Szia!
Ha a Setup-ban jól állítottad be a Dir-pineket (az LPT kártya bekötésének megfelelően és még a Port 1-et is kipipáltad)és ezek jók és mégsem működik,ellenőzizd, hogy az LPT-TB6600 driver összehuzalozása megfelelő e?
A dir+ -okat össze kell kötni a driver panelon, majd az LPT kártya +5v-jára kötni, és a Dir- -okat pedig a X, Y, Z, Direkre kötni.
Persze a PC LPT kimenete is lehet rossz, de ezt könnyen ki tudod mérni.
Irányváltásnál csak rámérsz, a dir pinre, és vagy 5V van, vagy nulla.
Ha nem boldogulsz hívj fel. 06 705002945

[GAtesz]

Köszönöm a segítséget.
Én alapból úgy kötöttem, hogy a negatív bemeneteket kötöttem GND-re, és a pozitív bemeneteket kötöttem az LPT kártyára.
Ez gond lehet?

[GAtesz]

Addig jutottam, hogy megvan az "A"és "Z" tengely, DIR és STEP jele. (A boardon jelölt kimenetek élnek) Az "X és "B" tengely STEP jele. Valamint a "B" tengely STEP jele. A többi nincs. Hol lehet? Rossz a Board, vagy az LPT kábel?



[yy2yggmv7]

MIlyen LPT kártyád van, tudsz egy típust és fótót küldeni róla?
Nekem gyanús amit a papírra leírtál, nem így szoktak lenni a
lábkiosztások.
Itt van egy fajta  a linken , nem tudom a tiéd milyen.

https://warp9td.com/images/BOB_Vendors/StepperOnline/ST-V2.pdf

[GAtesz]

Típusjelzés nélküli jószág.
Ha minden jól megy, a héten lesz egy másik. Addig meg kísérletezek ezzel. Az "A" és a "Z" kimeneten tudok működtetni két motort helyesen.



[svejk]

Elég elterjedt típus, csinálj légyszi a motor output konfig ablakról is egy képet.

[000000000]

Hagyd a fenébe ezeket a sok szempontból fölösleges, idétlen kártyákat, a step/dir LPT jeleket egyből az opto leválasztású meghajtóba kössed be.

[dezsoe]

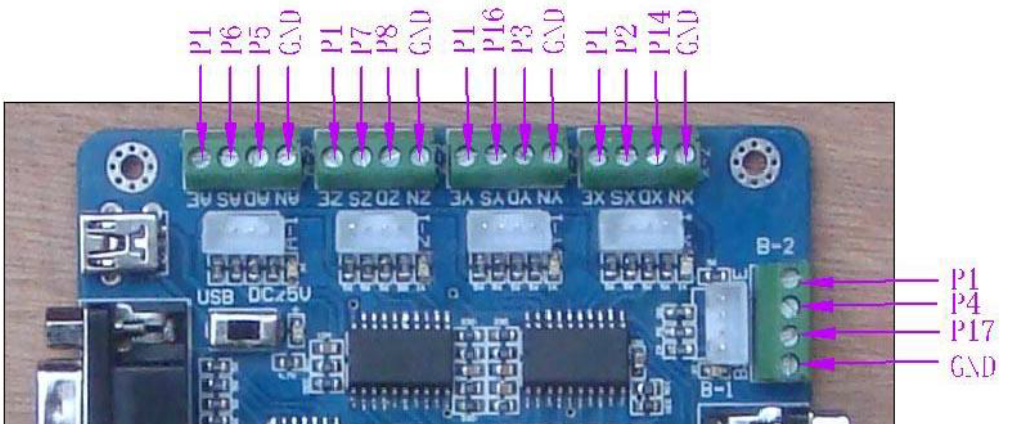

Ennek a kártyának az egyedüli haszna az lehet, ha a printer portod 3,3 V-os és az kevés a meghajtónak. Azért itt a lábkiosztása, ezt kell beállítani a Mach-ban.
