Mach3 CNC

[D.Laci]

Rég nem használok léptetőmotort, de ránézésre elég rossz összeállítás.
1:3 lassítás legalább elférne. Keskenyebb szíjtárcsákkal.

[8yy3jmr2y]

Köszönöm.

[borvendeg]

Sziasztok!

Safe Z beállításával kapcsolatban felmerült bennem egy kérdés.

Beállítok egy safe Z értéket a "config"--->Safe Z setupban.

Beállítok egy safe Z értéket a G kódban(ezt a vcarve csinálja)

Ha a két safe Z különbözik mi történik? Kezdéskor használja a G kódban lévőt, ha meg mondjuk lestoppoltam akkor a configban beállítottat? Nem akad össze a két különböző érték?

üdv.

[dtb]

A motor tuning részben a tengelyek a "G0", vagyis a maximális sebességel mozognak. Itt tudod finomhangolni, hogy ne rángasson, stb. Ha ezt bezárod, és bármelyik normál képernyőn nyomsz egy TAB billentyűt, akkor előjön egy beállítás, hogy alap esetben, a billentyűről vagy MPG-ről vezérelve a G0 hány százaléka legyen az alapértelmezett sebesség. Neked ez valószínűleg kicsire van állítva, de ha programsorból G0-t futtatsz, akkor ugyanúgy rángatni fog. (szerintem)
Vagy vegyél vissza a sebességből, vagy adjál lassabb gyorsulást :-)

[nadas]

Sziasztok,

Új tag vagyok a CNC építési csoportban, agoogle segítségével sem tudom megoldani a problémáám, ezért hozzátok fordulnék az alábbi témával kapcsolatosan.

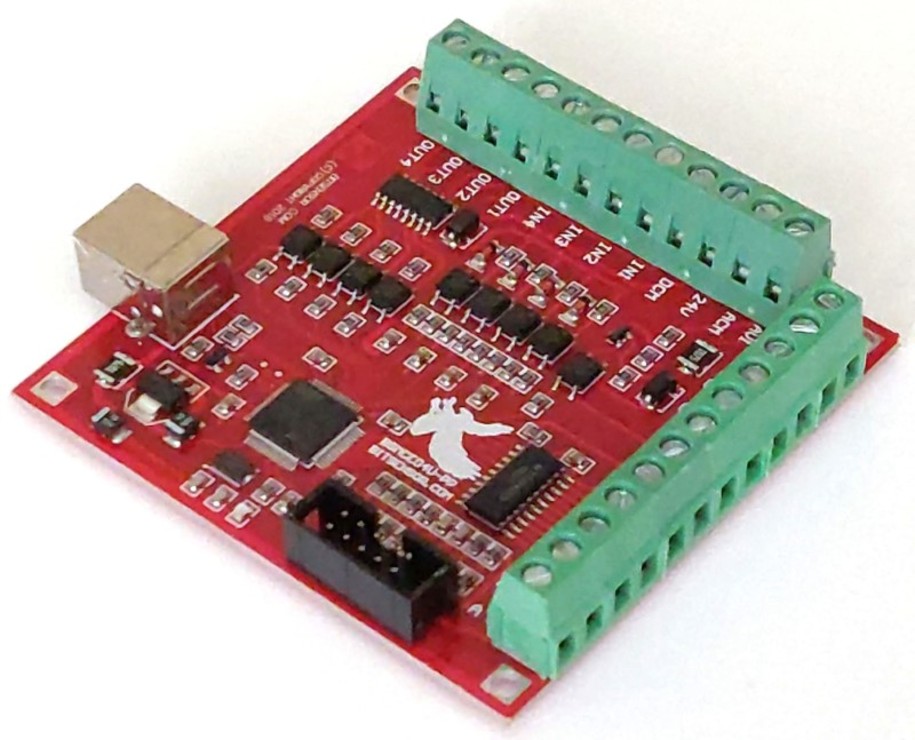

vettem egy USB Mach3 vezérlőt(BSMCEO4u-pp)+3db TB6600 stepper drive-t. Korábban cnc shield V3 volt grbl vezérléssel, de gyengének bizonyult.

A tengelyeket sikerült konfigurálni, vizont az INPUT/OUTPUT nem akar működni. 5V Relé vezérelt Spindle-t szerenék hajtani, de az istenért sem találom a helyes beállyítást.
A lényeg, hogy semmi infót nem adtak hozzá a Pin kiosztásról. Hasonló elvű bekötési instrukcióval sem szolgál a google.Csatoltam egy képet a board-ról. Remélem valaki már találkozott ezzel a típussal.
Minden segítséget köszönettel veszek.



[dtb]

Szerintem __ ITT__ megtalálsz mindent hozzá.
Íg keresés közben nekem úgy tűnik töb néven is fut ez az eszköz.

[nadas]

Köszönöm az infót.Ma este kipróbálom.

[Dezső]

Sziasztok!

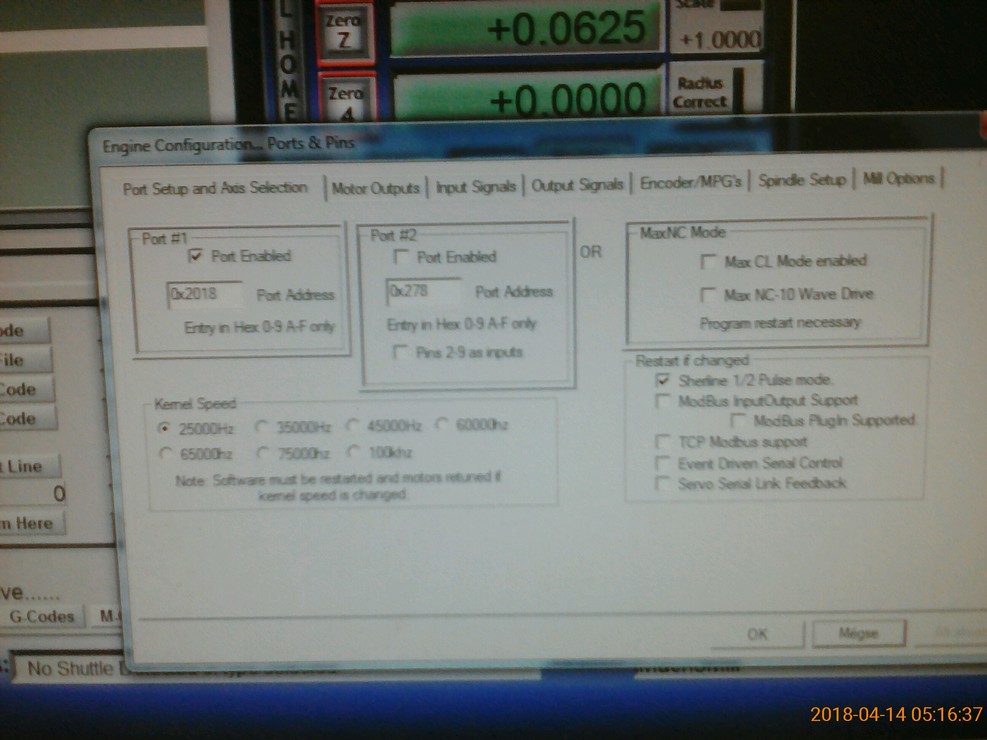

Egy kis segítséget kérek. Új vezérlőt kapót a gépem, megvolt a Mach3 beállítás, motor tuning, stb. Eső próbamarásnál szembesültem a ténnyel, hogy nem  méretarányos a marás a g-koddal, jóval kis sebre sikerült:-( Nem torz csak, csak fele akkorára sikerült mint amennyire terveztem.
Mit csináltam rosszul a beállítások során?
Segítségeteket előre köszönöm!

[9pk59nuy]

Rosszul lett beállítva a lépés/mm. A motor tuning megnyitása után korrigáld.

[Dezső]

A lépés/mm az jó, a régi vezérlő adatai lettek beírva! A lépés/mm rossz lenne akkor a mart relief torzulna. Mach3  felületén  mind 4 tengely valós adatokat jelzi munka közben, sajnos a munkadarab fele akóra lesz:-( Ráadásul a maró home módba ugyan oda áll vissza!

[vadember]

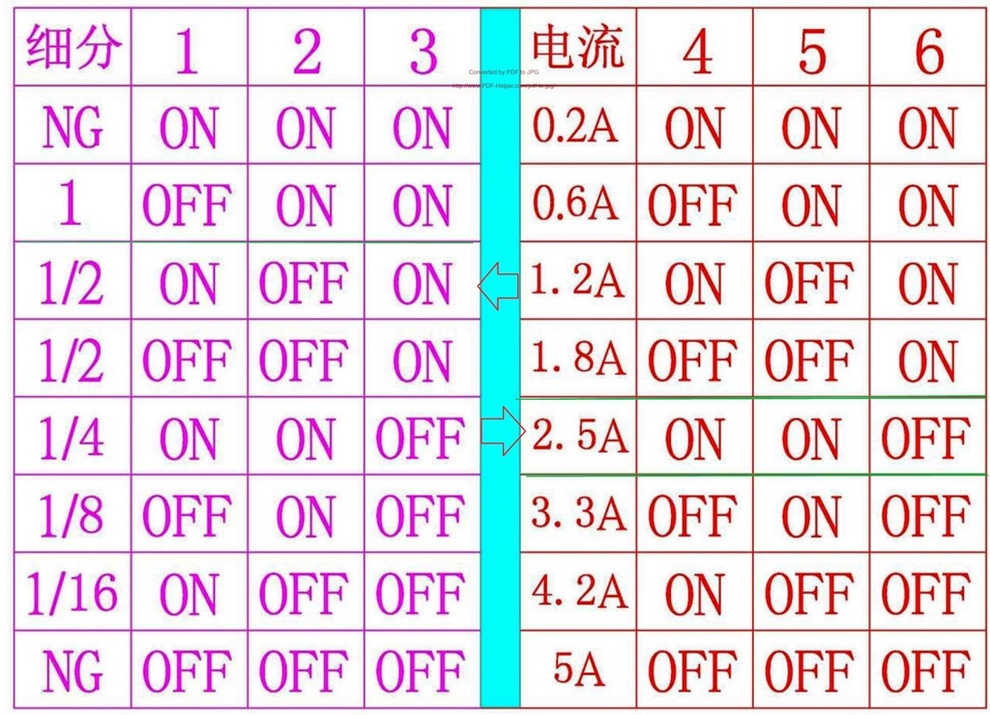

A vezérlőn a mikrolépés kapcsolót is ugyan arra az értékre állítottad mint az előzőnél?

[Dezső]

Szia.
Igen és a Mach3-ba is kivan pipálva! De ha kiveszem a pipát ugyan úgy viselkedik!



[9pk59nuy]

A lépés/mm akkor van jól beállítva, amikor a teljes léptető lánc megfelelő beállítású. Az ablakba hiába írsz az áttételnek megfelelő számított értéket, ha Vadember által is említett mikrolépés beállítás nem azt az elmozdulást hajtja végre amit vártál.
Ha a vezérlőn nem lehet már állítani, akkor a motortuningba írd be a megváltoztatott értéket. Minden tengelyre a megfelelőt!

[Dezső]

Kedves tóthz.

Ezekkel a lépés/mm üzemelt a gép közel 5 évig! Most is kézivezérelt módon a kijelzőn számlált 100mm megegyezik a marószerszám megtett 100 milliméterével és ez mind három tengelynél kiprobáltam. A gond akkor kezdődik mikor a munkadarabot kell marni g-kódból, akkor felezi meg a szerszámpályát.

[vadember]

Írd már le a paramétereket!
Motor alap felbontás, mikrostep beállítás a vezérlőn, az orsó emelkedése, és mennyi az 1 mm-re eső lépésszám amit a motortuning ablakban beírtál.
