Mach3 CNC

[SándorP]

Sziasztok!

Lehet lerágott csont, de nem találtam konkrét választ.

Hogyan tudom szabályozni/változtatni Mach3 alól a lézer(2W-os kínai) TTL bemenetén a lézer fény erősségét?? Melyik Pin-re kell kötni, vagy melyik Pin-ről tudok vezérelt négyszögjelet levenni?

Köszönöm előre is a segítséget.

Üdv: Sándor

[Pali79]

"Melyik Pin-re kell kötni, vagy melyik Pin-ről tudok vezérelt négyszögjelet levenni?"

Mondhatnám, amelyikre beállítod. Ez a jó a Mach3-ban. Mindent oda állítasz be ahová akarod.

Ha kínai leválasztó kártyát használsz akkor azon általában az 1. pin a preferált a PWM jelre. Lásd a képet. Alul, jobbról a 4. csatlakozó.

[SándorP]

Köszönöm szépen, hasznos volt.

Üdv: Sándor

[ab]

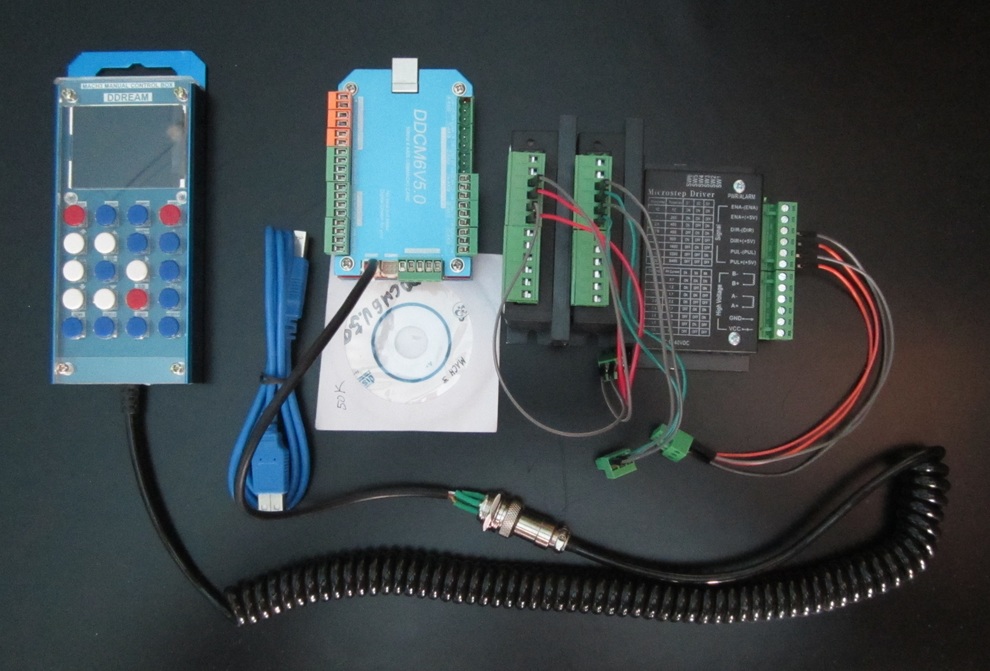

Ezzel van valakinek tapasztalata? Mukodesre lehet birni?



[J-Steel]

Ha kézzel írom a G-kódot, és van mondjuk 4 koordinátám az XY síkon. És szeretném ezt bemarni egy anyagba mondjuk 16mm mélyen, a géppel azonban csak mondjuk 4 mm mélyre akarok menni egy fogásban. Akkor hogyan tudom megcsinálni hogy ismételje amíg el nem éri

Valami ilyesmi lenne:

Kezdőpont mondjuk x0 y0, Z=-4 és innen már marni is akarok
G1 Y50
X100
Y-50
X0
Y0

ha megvan, akkor Z=-8 és újra az előző kód, majd Z=-12 és így tovább.
Amit el akarok kerülni, hogy kézzel újra beírjam a kódot az XY síkon, mert ha valami miatt változtatni kell, akkor nagyon sokat kellene keresgélni.
 Szóval milyen lehetőségek vannak?

[Pali79]

Szerintem a legegyszerűbb ha az XY koordinátákat alprogramba írod. Kezdőpont > Z első fogásmélység > alprogram a végén visszaállni a kezdőpontra > új Z fogásmélység > alprogram újbóli meghívása.
Ezt ismételheted akárhányszor.

[J-Steel]

Tudnál egy példát linkelni a netről, hogyan lehet alprogramot írni (használni) a mach3-ban?

[dezsoe]

Enné komolyabbra ma már nem vagyok képes, de ez is működik:

Kód Kijelölés Kibont


G1 Z-4
M98 P100
G1 Z-8
M98 P100
G1 Z-12
M98 P100
G1 Z-16
M98 P100
M30

O100
G1 Y50
X100
Y-50
X0
Y0
M99


[konvoid]

Így kicsit rövidebb.

Kód Kijelölés Kibont


G0 X0 Y0
G0 Z1
G1 Z0
M98 P100 L4 " ismétlések száma "
G0 Z100
M30

O100
G1 ZI-4
G1 Y50
X100
Y-50
X0
Y0
M99



[Pali79]

Ezt nem vágom. Mi az a ZI-4? Nem csak én nem értem, a Mach3 sem.

[J-Steel]

Nem elírás? I nélkül helyes lehet?

[konvoid]

ZI -4  I=inkrement lenne.

[HJózsi]

Valószínű ZI az Z incremenrális/növekményes pozíció lenne, de ezt a Mach nem ismeri, G90, G91-el kell operálni

[dezsoe]

Gondolom, inkrementális értéket szeretett volna írni. Csak ezt Mach-ul máshogy írják. Valahogy így:

Kód Kijelölés Kibont


G1 Z0
M98 P100 L4
G0 Z10
M30

O100
G1 Y50
X100
G91
G1 Z-4
G90
Y-50
X0
Y0
M99


[dezsoe]

Bocs, helyesen:

Kód Kijelölés Kibont


G1 Z0
M98 P100 L4
G0 Z10
M30

O100
G91
G1 Z-4
G90
G1 Y50
X100
Y-50
X0
Y0
M99
