Sziasztok,

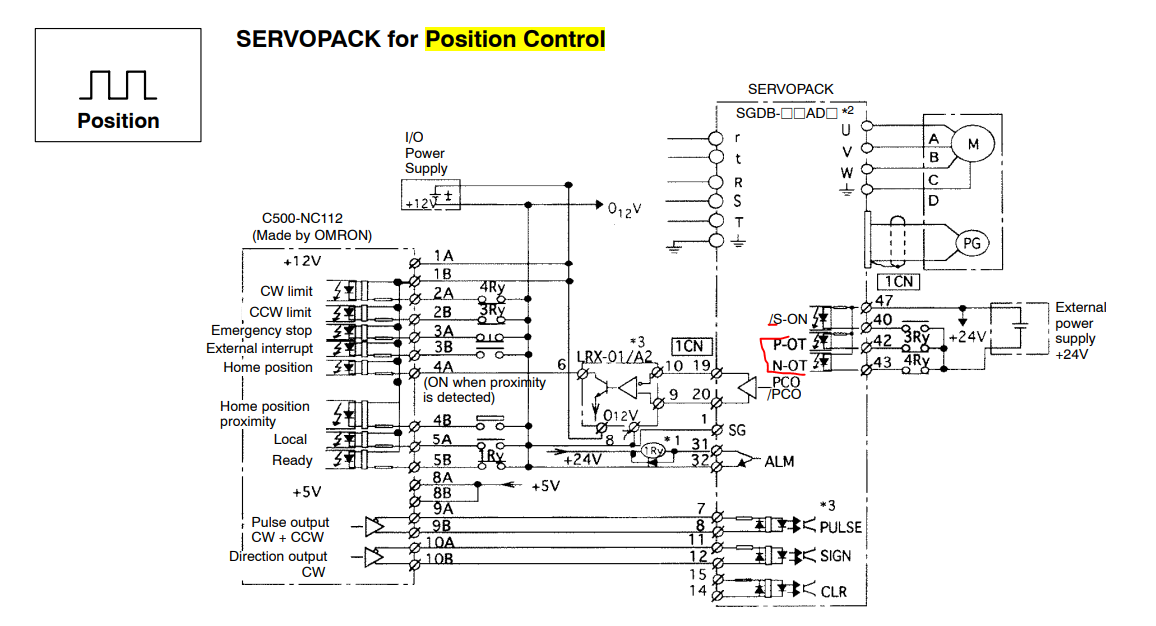

Adott egy YASKAWA SGDB vezérlő, aminek van egy POT / NOT limit switch érzékelése. Alaphelyzetben zárt ( NC contact) véghelyzet kapcsolója folyamatosan adja neki a "0 V"-ot (a servo vezérlőnek). Ha egyik végállásnál megszakad, csak a második irányba engedélyezi a mozgást. Ezt maga a vezérlő le is kezeli, viszont szeretném UCCNC-ben is lekövetni ezt (UCBB boardal használva)

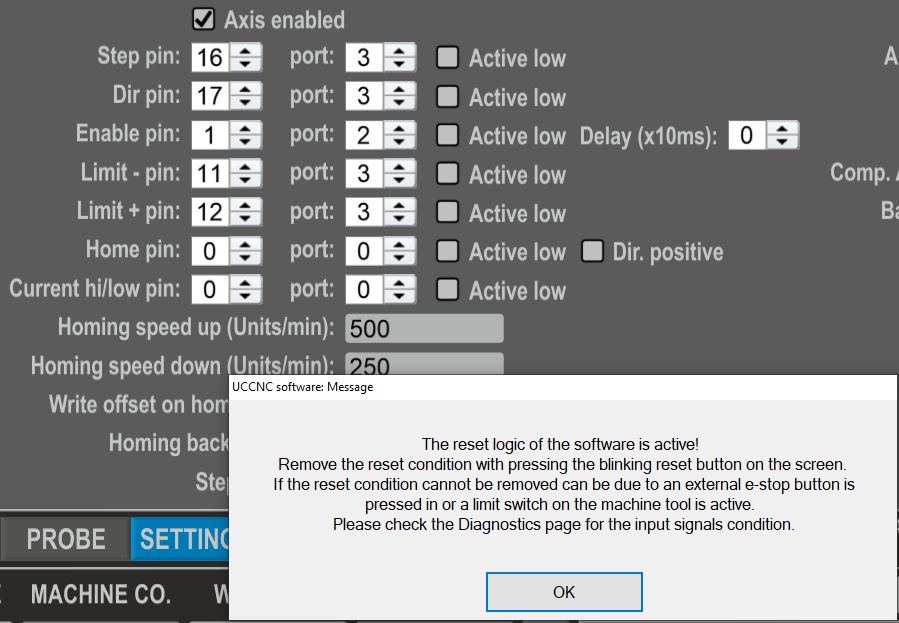

Ha bekötöttem hibaüzenet fogad. Próbáltam már többféleképpen, jelenleg a véghelyzetkapcsoló NC "0V"-jét kötöttem pl a I11- ágra és így a I11+ kapja a "24V"-ot fixen.
Viszont ha megszakad a kapcsolat a végálláskapcsoló benyomására, a servo drive felöl megjelenik egy "24V" feszültség, gondolom ezért jelentkezik a hiba UCCNC-ben.
Egy köztes relé beiktatásával meg tudnám szüntetni ezt a problémát azt hiszem, de nincs erre esetleg egy másik megoldás? Nincs az UCCNC-n belül valami beállítási lehetőség?
Előre is köszönöm!



[dezsoe]

Szia!

Ha jól értelmezem a kérdést, akkor le szeretnél jönni a végállásról. Erre való az Override limits gomb.



[Balli001]

Szia!
Köszönöm a választ! Sajnos odáig még el se jutottam hogy azzal a gombbal tudjak machinálni.
A problémám az ha bekötöm a servo drive NC véghelyzet érzékelőjét az UCBB boardba, akkor azon sajnos alapállatbon jön a nulla, a kapcsoló lenyomására ez megszakad, viszont akkor meg 24 voltot mérek rajta.
Mivel ez egy precíziós véghelyzet kapcsoló (RGBF03R12-508-M) örülnék ha valahogy nem csak a servo drive-hoz tudnám használni hanem ezzel tudnám megoldani a UCCNC-be is a limitet és ami a legfontosabb a home szenzort is.
Köztes relével valószínű ki tudnám ezt védeni, csak nem szeretnék feltétlenül még egy hibaforrást belevinni a rendszerbe
UCCNC honnan tudja hogy a nyitott vagy zárt kört kell alapértelmezettnek vennie?

[svejk]

"Mivel ez egy precíziós véghelyzet kapcsoló (RGBF03R12-508-M)"

- Inkább ipari, robosztus, vízálló, stb. mint precíziós, de nem is kell hogy az legyen egy végálláskapcsoló.

"Köztes relével valószínű ki tudnám ezt védeni, csak nem szeretnék feltétlenül még egy hibaforrást belevinni a rendszerbe"

- használj optocsatolókat, azok is vannak DIN sínre szerelhető 5 mm-es kivitelben.

"UCCNC honnan tudja hogy a nyitott vagy zárt kört kell alapértelmezettnek vennie?"

- mindegyik I/O-nál van egy "Activ Low" pipa lehetőség, ezzel tudod negálni a jeleket.

[Autotec1]

Végre!!
Lehet tudni valamit róla?

[Balli001]

Köszönöm svejk!
Akkor már csak egy nyitott kérdésem maradt, de az már inkább a yaskawa sajátossága. Ha a Z tengely végállásra áll akkor a szervó ne hibára álljon ki és ne húzza be a féket hanem onnan vissza tudjam valahogy mozgatni

[dezsoe]

Éreztem, hogy nem értem tökéletesen a kérdést...

[dezsoe]

Ööö. Úgy látom, ma gyenge vagyok a kérdések értelmezésében. [#zavart2] Azt lehet róla tudni, hogy lesz benne eszterga támogatás. Meg azt, hogy mivel ez lesz az első ilyen verzió, örülnénk a lelkes tesztelőknek.

[svejk]

Ez így természetes így jó, ha végállásra jár akkor igenis fékezzen be a Z, mert különben lezuhanna ha nincs kiegyenlítője.

Normál működés közben a végálláskapcsolók sosem működnek, mert a soft. limit előtte megállítja, tehát nem lesz gondod vele.

(egyébként pont pont az ilyen típusú -általad linkelt- végállás kapcsolók szokták szívatni a felhasználót ha kézzézzel rátekeri a szánt, vagy valami drasztikus hiba miatt mégis aktiválódik a kapcsoló, akkor nagy bizonysággal be is ragad mert évekig, évtizedekig előtte nem volt működtetve)

[svejk]

Egy kitérő kérdés, ugye Te csak hozzájutottál ehhez a géphez és nincs tapasztalatod a CNC gépek területén?
Ami persze nem baj, tanulni sosem késő, de azért szerencsés vagy a géppel.

[Balli001]

Dolgoztam egyedi gyártásban Heidenhain és Siemens vezérlős gépeken 1-2 évet egyedi gyártásban. Azok üvegléces útmérővel rendelkeztek vagy absolut encoderesek voltak. Gyártási tapasztalat tehát akad. Topsolid-ban cam-eztem de ahhoz sajnos nincs post processorom amit az UCCNC szeret.
Géptervezésben is van tapasztalat, de eddig a villamos részét elektromos tervező és villamosmérnök/programozó csinálta. Ami nekem nagy újdonság az a szervo élesztések, bekötések, kommunikációk, kapcsolási rajz olvasás stb. De lényegében pont emiatt kezdtem bele ebbe hogy kicsit beletanuljak. Tudom hogy amatőr és rosszul megfogalmazott kérdéseim vannak és tényleg csak akkor kérdezek ha a google és az összes CNC fórumon nem találok megfelelő választ jópár órás keresgélés után.

Azért szerencsénél kicsit több kellett hogy hozzájussak ehhez a géphez, fél évig hajtottam, de így is lényegesen jobban jártam vele és kevesebb energiába és költségben lett így gépem mintha elkezdtem volna felépíteni amit már megterveztem Inventorban. Viszont lesz majd egy halom eladó cuccom mert azért szereztem már be ezt-azt hozzá.

" Ez így természetes így jó, ha végállásra jár akkor igenis fékezzen be a Z, mert különben lezuhanna ha nincs kiegyenlítője."
Normál működés közben a végálláskapcsolók sosem működnek, mert a soft. limit előtte megállítja, tehát nem lesz gondod vele."
Ez így rendben van, de mint említettem ezt akartam home szenzornak is használni, így meg be kell iktatnom egy plusz érzékelőt valószínű. Pedig előtte olvasgatva azt láttam hogy maga a UCCNC figyelmen kívül tudja hagyni a limit szenzort amíg lehome-olná magát, csak arra nem számítottam hogy a yaskawa vezérlővel nem tudom majd ezt megértetni. Ki lehetne kapcsolni hogy utána is engedje forgatni, csak olyan nincs hogy ideiglenes hagyja figyelmen kívül, de nem akarom összetörni a gépet idő előtt.
A kiegyenlítő lesz az első amit megmarok majd vele amúgy kb elsőnek. Lánckerék, lánc, ellensúlyok és egyéb dolgok már beszerezve hozzá. Környéken meg is néztem egy hasonló gépet amin ez ki van alakítva és így kisebb motorral működik. De ez inkább csak biztonság miatt

"(egyébként pont pont az ilyen típusú -általad linkelt- végállás kapcsolók szokták szívatni a felhasználót ha kézzézzel rátekeri a szánt, vagy valami drasztikus hiba miatt mégis aktiválódik a kapcsoló, akkor nagy bizonysággal be is ragad mert évekig, évtizedekig előtte nem volt működtetve)"
Szerencsére nekem mindegyik működik rendesen, leteszteltem mindegyiket. X-nél és Y-nál szerintem fel is tudom őket használni ahogy előre terveztem.

[svejk]

Oke, akkor jobb a helyzet mint gondoltam.

Az uccnc korrekten lekezeli a közös home- vegallás kapcsolót, de a gépeden úgy is külön van a 3 lovas én azokat meghagynam eredeti állapotban.
A vegallasokat kezeljék csak a servok, normál esetben úgy sem dolgoznak.

Lehetne bonyolitani de a gyakorlat
általában nem kívánja meg.
