UCCNC vezérlő program

[hegedűs györgy]

Lehet, hogy egy kusza gondolat után vmi hengerpaláston fogsz akarni fóliát vágni, de a gyakorlatban valószínűbb, hogy vagy az XY síkon fogsz futkározni a késsel, vagy a kés csak ± X irányban mozog, a fólia meg ± Y irányban a kés alatt. A hengerpalástra csak a kivágás után ragasztanám a fóliát. A hengerpaláston nagyon macerás lenne a "nullát felvenni", még akkor is, ha valami nagyon spéci felszín kopírozó készséget használsz. Egy kis hiba és a hengerpalástba is belevágsz (késtompulás,késtörés stb.). Ha meg nem vágod át teljesen, akkor meg ott a galiba...Ha a fólia alatt még ott a papír, sokkal könnyebb dolgod van... A tengely beállítás fülön (az "A" tengelynél) beállíthatod, hogy hány fokos elfordulásnál emelje ki és milyen magasra a kést az anyagból az UCCNC. Majd miután befordult az ,,A" tengely, a gép visszaszúrja ,,Z-ben" a kést és indul tovább az XY síkon. (Ez vastagabb anyagok vágásánál hasznos, ahol kitűrné az anyagot a kés, vagy a penge el is törne egy hegyesebb szögű irányváltásnál.) Ezt a mozgást nem kell programoznod, mert automatikusan( ha elmentetted a fülön a beállítást) a vezérlés elvégzi helyetted. Természetesen, ha a kritikus irányváltási szöget nem éri el a mozgás, akkor az ,,A" tengely folyamatosan a ,,Z" tengely közbeavatkozása nélkül fordul rá a ,,kanyarra" (érintőlegesen az ívre). Remélem segítettem. Azért, Csabát szeretném megkérni, hogy lektorálja a szófosásomat.

[svejk]

Tiszta sor, csak mint elméleti hiányosságot említettem meg.

más:
Ha kérhetünk használj a mondatok, bekezdések után Entert, mert így nagyon rossz olvasni az írásod.
Köszi!

[dezsoe]

Ehhez már nincs mit hozzátenni.

[hegedűs györgy]

Ígérem, a jövőben majd így teszek... [#kacsint]
ui: Az ENTER nélküli írás oka,
hogy az "üzenő ablak" automatikusan
sokkal rövidebb sorokat generál,
így ott nem tűnik fel ez a gubanc.
Oda figyelek majd erre...

[svejk]

Az üzenő ablak bal felső sarka felett van egy "Előnézet" gomb amit célszerű használni.
Ha arra kattintasz akkor megmutatja hogy fog a fórumon kinézni az írásod.

[D.Laci]

UCCNC program készít biztonsági mentést?
Korábbi időpontra vissza lehet állítani?
Esetleg, ha a rendszert visszaállítjuk azzal az UCCNC beállításai is visszaállnak egy korábbi beállításra?

[dezsoe]

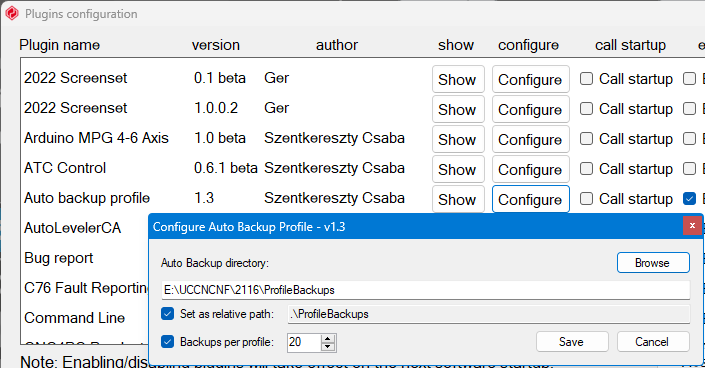

Alapból nem csinál, de van benne egy Auto backup profile nevű plugin, amivel minden induláskor tudsz egy mentést készíteni. Nálam az utolsó 20 változatot tárolja az UCCNC\ProfileBackups könyvtárban, lásd a képet. A rendszervisszaállításnak elvileg nem kéne adatokhoz nyúlnia, így nem hiszem, hogy segítene.



[D.Laci]

Köszi!
Továbbítom az illetékesnek. Sakkozák ki, hogy mit állitotak el.

Még egy kérdés...
Olyannal találkozott e már valaki, hogy Mach3 UC300ETH esetén X-Z Vagy Y-Z tengely mozgás esetén darabos a mozgás.
Ill. UCCNC program UC300ETH esetén X-Y-Z tengely mozgás esetén darabos a mozgás.

[dezsoe]

Mach3-ról nem tudok nyilatkozni, nem használom. UCCNC-ben két lehetőség van.

Az egyik, hogy egy muzeális kiadást használnak. Valamikor sok évvel ezelőtt volt olyan verzió (1.20xx, nem emlékszem melyik), amelyik darabosan mozgott. Ez régen ki lett javítva.

A másik lehetőség, hogy több tengely egyszerre mozog és legalább egynek túl alacsony gyorsulás van beállítva. Ilyenkor a lomhább tengely megfogja a többit is, mivel az UCCNC szigorúan betartja a beállított gyorsulást, tehát ha valamelyik tengely nem tud elég gyorsan reagálni, akkor a többit is vissza kell fognia, hogy az előírt pontosságon belül maradjon.

[xabi]

T. Dezsoe,
írtam egy UCCNC plugint ahol programon belül tudom ki-be és időzítve kapcsolni a plazma légelszívót (az egyik kimeneten). Viszont ha végig fut egy program vagy ütközik a gép és reset-tel akkor logikus(?) módon az összes kimeneti portot lekapcsolja az UCCNC és leáll az elszívás. Hogyan lehetne ezt bizonyos portoknál elkerülni? Kérlek adj iránymutatást. Köszi.

[dezsoe]

Szia!

Ez attól függ, hogyan kapcsolod a kimenetet. Ha Setoutpin/Clroutpin hívással, akkor azt a reset nem bántja. Ha valamelyik beépített kimenetet használod, pl. M7, akkor az stopra és resetre is kikapcsol. Lehet még elektromos probléma is, ha használsz charge pump-ot és reset-kor elveszed az áramot az egyébként jól működő kimenettől.

(Néztem nagyon a videódban, hogy milyen plugin fut a képernyőn, de ezek szerint saját fejlesztés, ezért nem volt ismerős.)

[xabi]

Szia,
Setoutpin/Clroutpin-el kapcsolom, de valamiért a program vége vagy reset kikapcsolja.
Küldöm az általam írt plugint, a forráskódot is átküldöm ha érdekes csak az otthon van...
Kevés időm volt tesztelni lehet hogy én hibázom.
Plasma_THC_plugin letöltés

[dezsoe]

Nem biztos, hogy kell hozzá a forrás. Azt nézd meg, hogy azt a lábat, amit kapcsolsz, nem állítottad-e be valamilyen funkcióra, mert az UCCNC csak azokat a lábakat állítja alaphelyzetbe, amelyeket (elvileg) használ. A pin mapping plugin-ban meg tudod nézni, hogy mi van beállítva.

[Zozi]

Sziasztok,
Nekem egy olyan kérdésem lenne, miként lehet ellenőrizni a tapintót? A kapcsolási hibát szeretném kimérni. Nagyon egyszerűnek tűnt, fogok egy csapágyat körbemérem és látom ha valamelyik irányban kevésbé, vagy túlságosan érzékeny a kapcsolási pont. De... G31 csak egy tengelyen megy, így max 4 irányból tudok tapintani. Gondoltam elforgatom akkor a koordináta rendszert, de az sem jó mert ha a G68 aktív akkor nem is indul el a G31... Mit kellene még kipróbálni?

Valami ilyesmit szeretnék kivitelezni:(azzal a különbséggel, hogy nem csak x tengelyen mozog a G31.

Kód Kijelölés Kibont


#1 = 15 (sugár)
#2 = 0 (szög)

F100
G00 Z1

M40

M98 P0002 L10

M41

O0002 (SUB PROGRAM)

#3 = [#1 * cos[ #2 ]]
#4 = [#1 * sin[ #2 ]]

G01 Y#4 X#3 F150
G31 Y0 X0 F25
G01 Y#4 X#3 F150

#2 = #2 + 36

M99 (return to main)


[dezsoe]

Szia!

A hivatalos válasz az, hogy nem lehet megcsinálni, mert jelenleg egyszerre csak egy tengely mentén lehet mérni és nem lehet elforgatni a mérést.

Ugyanakkor egy Eric Brust nevű lelkes felhasználó rájött, hogy mégiscsak lehet, de makróból vagy plugin-ból kell API hívásokkal megoldani. Létezik ugyanis a JSP (jog safe probe) mód, amit ha bekapcsolsz, majd API hívásokkal egyszerre több tengely mentén elkezdesz jog-olni, akkor tetszőleges irányban tudsz mérni. Kell hozzá némi matematikai körítés, hogy kiszámold az irányokat és az irányonkénti sebességet, majd pedig az eredményből a megtett távolságot, de - mint látható - megoldható. További részleteket itt olvashatsz.
