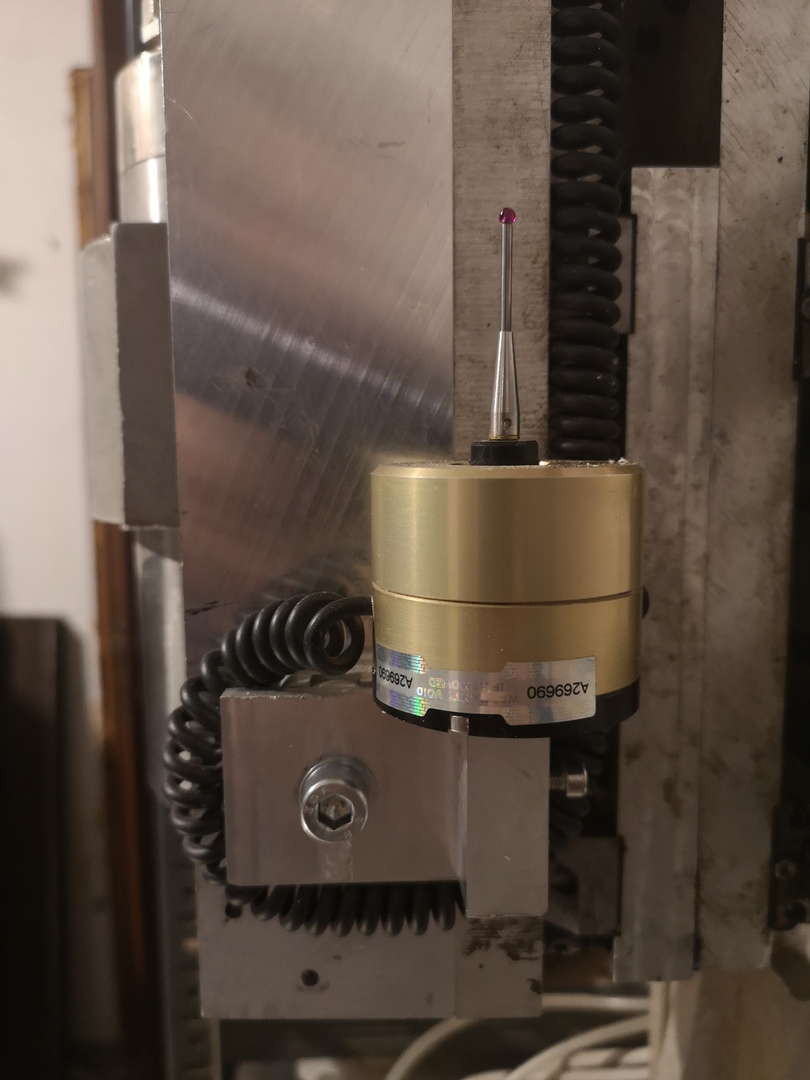

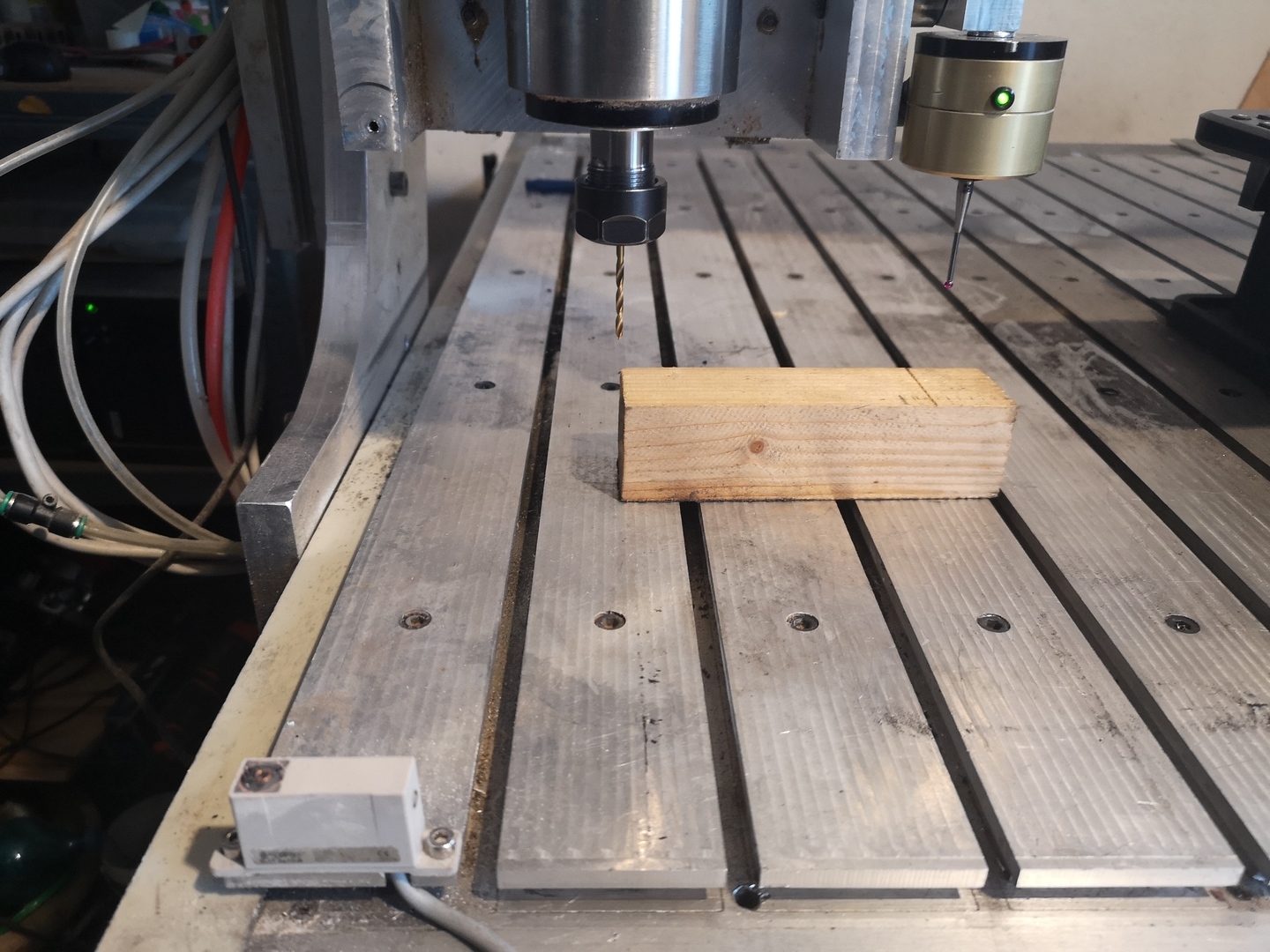

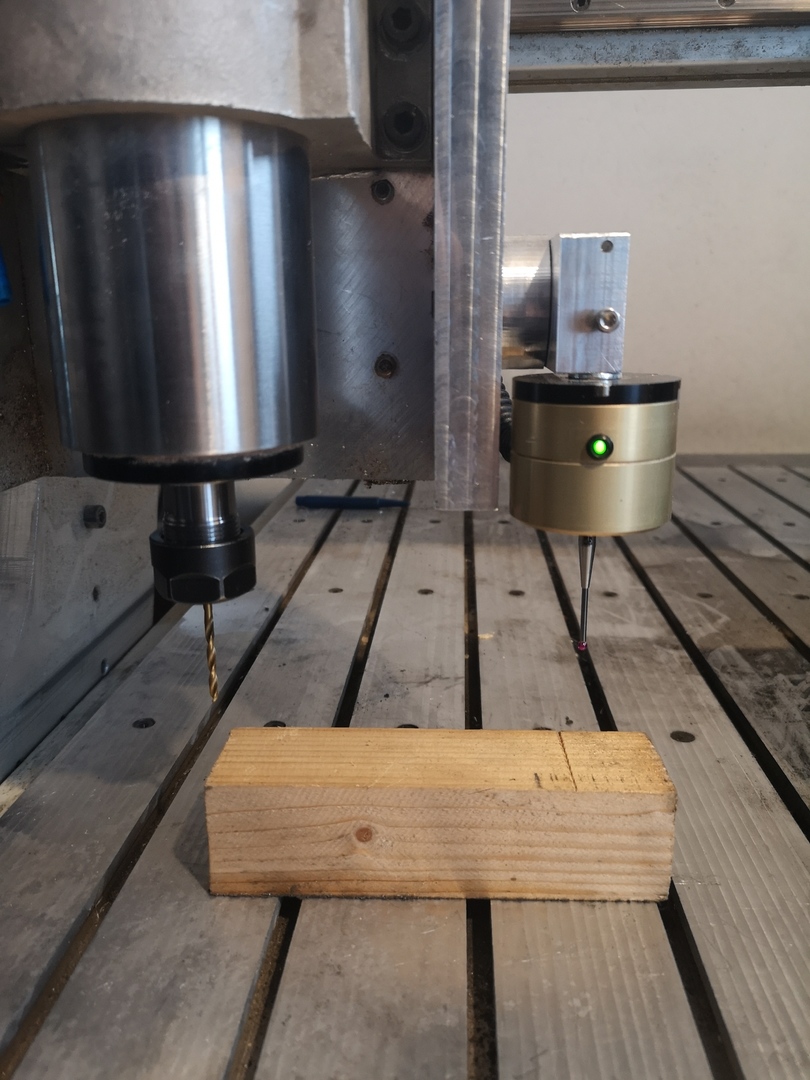

Hali! Van egy 3d próbám és félautomata módban használnám szerszám cserénél. Uccnc v1.2113 próbáltam mobil próba funcióval + egy fix próbával az asztalon. Nem sikerült bemérni vele a marókés offsetjét. A 3d próba pontosan beáll, a mérés után sem tudom összehozni a marókés offsetjével. A másik dolog, hogy nem a főorsóba csatoltam a 3d próbát, hanem mellé és igy x-en és y-on is keletkezett egy offset. (csatoltam képet a setupom-ról). Nem tudom hol kell módositani az M6 macroban vagy az M31 ben, hogy működjön. Hátha tud valaki segiteni. Előre is köszi!



[dezsoe]

Szia!

Írd le pontosan, lépésről lépésre, hogy mit szeretnél csinálni szerszámcserekor. Ha minden igaz, akkor van rá egy kész M6-om.

Ez az ofszetes bemérő érdekes. Két és fél év alatt senkinek nem hiányzott és nem jutott eszébe. (Vagy csak nem tudok róla.) Pedig teljesen logikus. Gondolom, felhajtható, hogy ne legyen útban. Tetszik!

Az M31-et kedvedre módosíthatod, de a bemérő képernyő nem használja, csak a főképernyőn levő probe nyomógomb. Elmélkedek rajta egy kicsit, hogy hogy is lehet megoldani. Technikailag nem nagy kihívás, inkább az az érdekes, hogy hova lehet még odapasszírozni a szükséges beállításokat. (Az egyszerűség kedvéért a régi és az új képernyőn is.)

[jnsx74344]

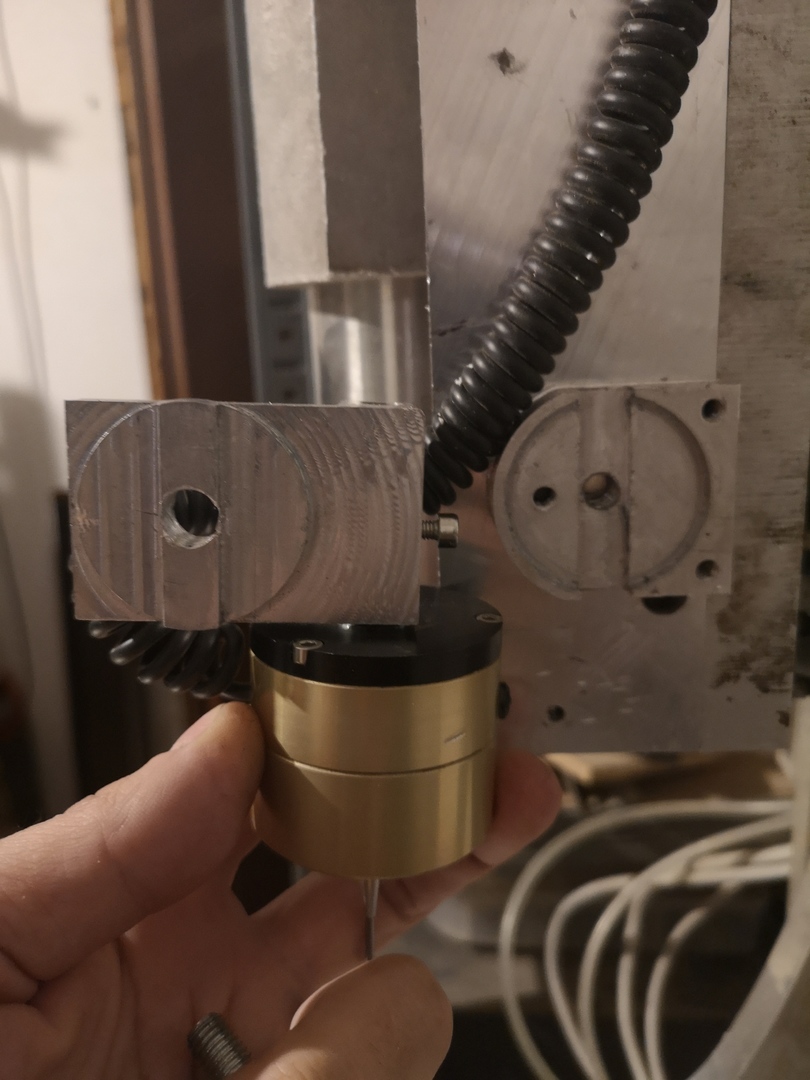

Szia. Felelek a kérdésedre. Igen felhajtható. Az ötlet a Darton marógéptől jött( https://www.youtube.com/watch?v=xW1jOLv_F38) én leegyszerűsitettem. A szerszámok hosszát bemérni a 3d próbával. Hogy hozzáadja a szerszám különbségét X és Y tengelyeken a 3d próbához képest.

1. 3d próba méri az anyag tetejét, nem a marókés
2. elmegy és leméri az asztalon lévő fix próbán a marókés hosszát
3. visszatér a marókés az anyag fölé

Ezt nevezi az Uccnc Mobile Probe nak de ott a maró kés érinti az anyagot, nem a 3d próba.



[jnsx74344]

Megvan it latszik jol a muvelet, de nekem nincs atc motrom tehat marad a kézi szerszám csere
https://www.youtube.com/watch?v=3YzAl29Ag78

[eduard]

Hat ez szuper! Pont ilyen keszul a gepre egy renishaw tapintoval. Engem is erdekel a beallitasa. Illetve hogy lehet automatikusan lehajtani a probat (pneumatikus lesz) [#3977@dezsoe] ?

[2dbfy8y]

Szia!
Ucccnc-n a végállás, vagy ref kapcsolóknál mit kell beállítani?
Simán csak a mikrokapcsoló rá van kötve az illesztő kártyára.
Pint beálítottam adott lábra, kapcsoló benyomáskor zár.
De valamiért nem működik.
Van valami beállítás még amit a tengely beállításokon kívül be kell állítani hogy működjön?

[dezsoe]

Jelenleg úgy tudod lehajtani, hogy vagy makróból Setoutpin/Clroutpin-nel kapcsolgatsz egy kimenetet, vagy ha ethernetes vezérlőd van, akkor valamelyik M10.x kimenetet állítod be és M10.x/M11.x hívással nyitod/csukod. Ettől nem lesz automatikus, de csinálhatsz neki nyomógombot.

[dezsoe]

Azt a bemenetet kell beállítani, ahova az érzékelőt kötötted. A diagnosztika ablak a barátod: először ott lásd, ahogy a bemenet változik. Ha ez már működik, akkor a tengelyeknél is fog.

[2dbfy8y]

Csatolomaz illesztőkártya képét.
Talán lényeg látható rajta.

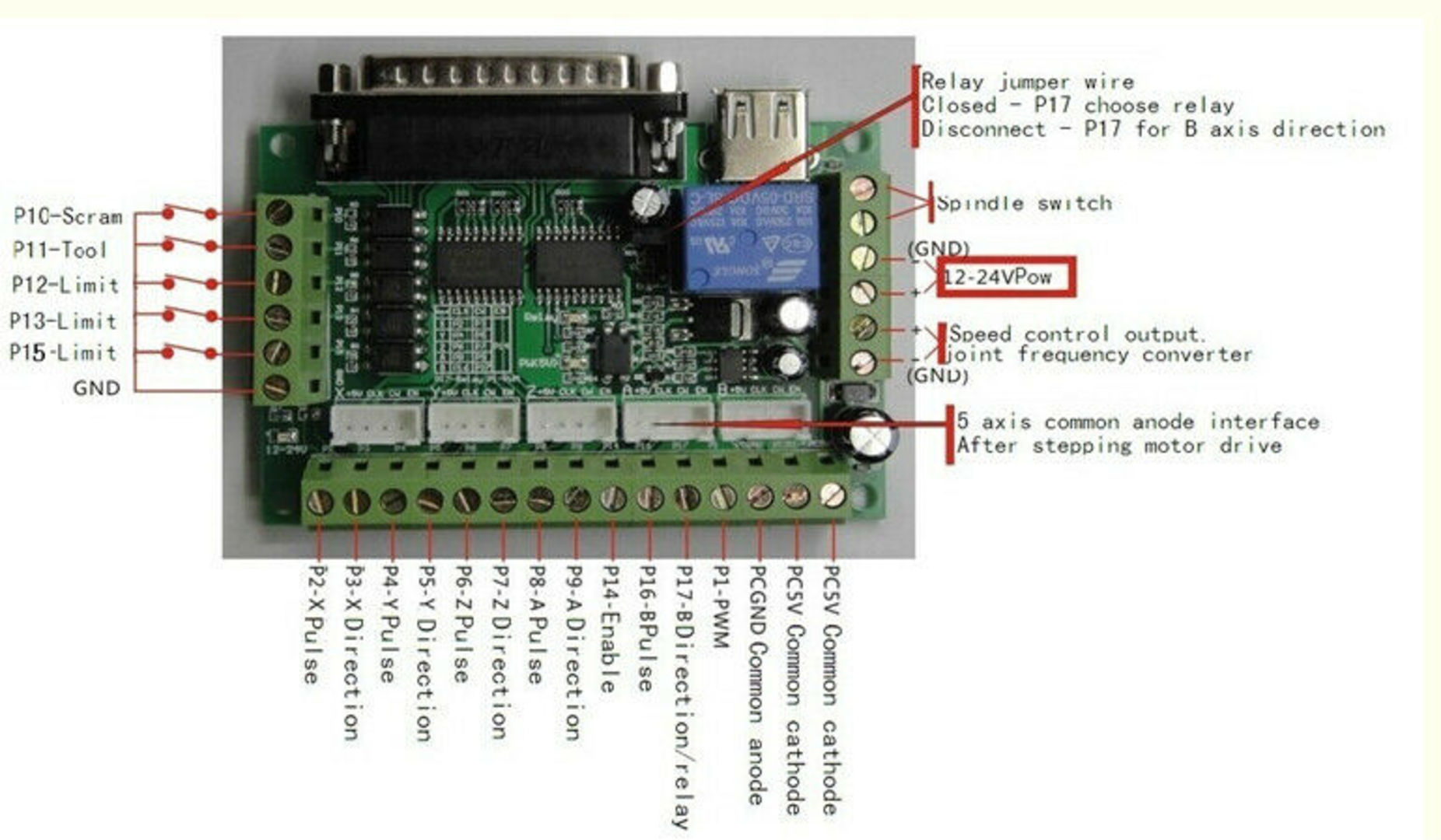

Kapcsoló egyik lába a 12,13,15 lábra kötve, másik lába mellettelévő gnd-re van kötve.
Vagy bekötést csesztem el?



[2dbfy8y]

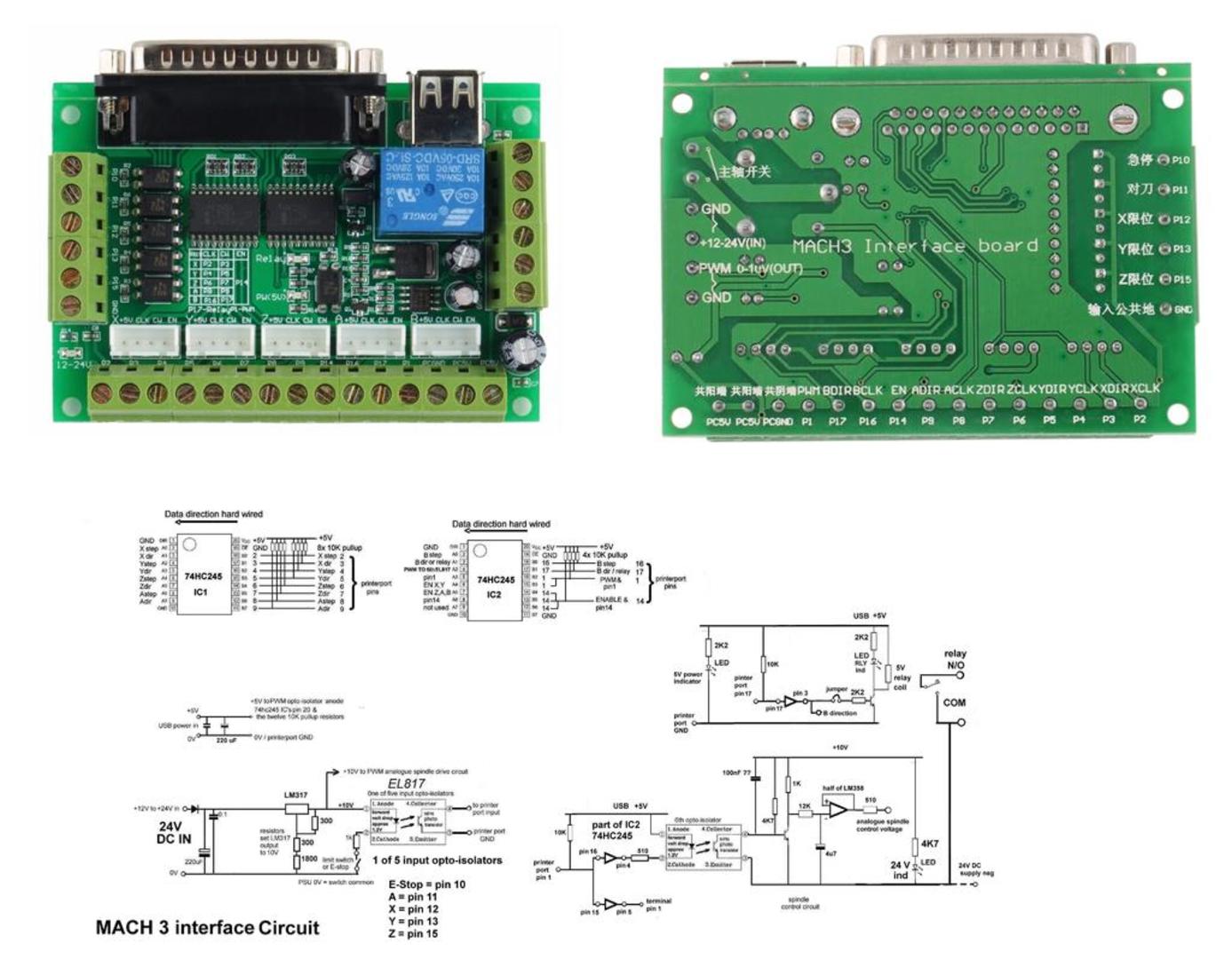

Csatoltam a kárya képét.
diagnosztika fülön se jó, abból gondolom, lehet bekötés gond van.

[dezsoe]

Elvileg így kéne lennie. A bemenetek melletti LED pilácsol? Mert ha nem, akkor nem kap a panel 12-24V-ot és enélkül nem fogja a bemenetet fogadni.

[2dbfy8y]

Panel működik.Moorok szépen működnek.
De azt nézem lehet alapból zárt kapcsolót kérne.

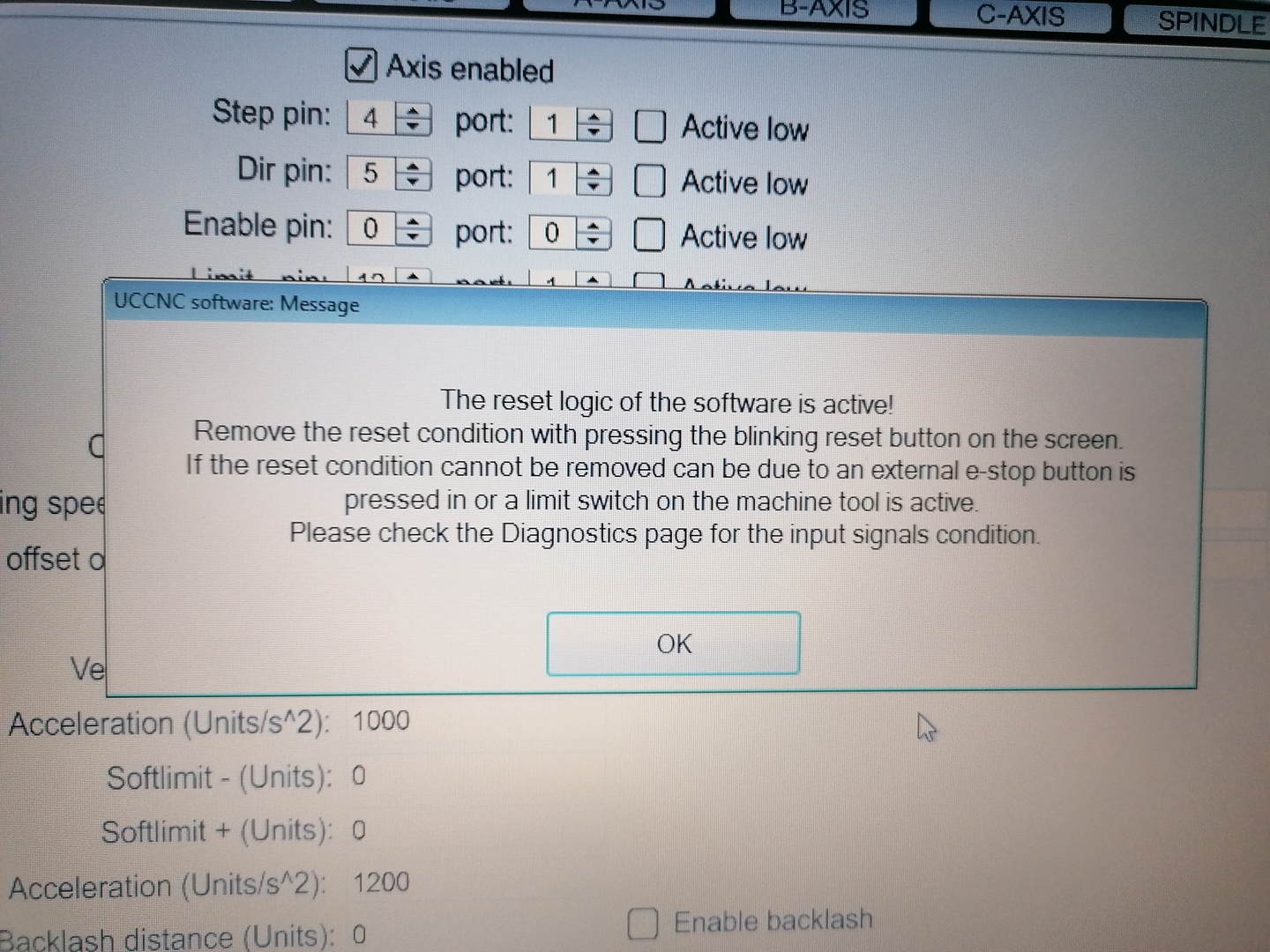

Ha activ low pipálva van, csak akkor enged resetet törölni.
Ha nincs pipálva, ezt írja ki



[dezsoe]

Ez a panel nem használja az említett tápot a motor kimenetekhez, csak az oldalsó bemenetekhez. Tehát a kérdés továbbra is az, hogy ég-e a pilács, megvan-e a 12-24V-os táp? Azért nem engedi oldani a reset-et, mert az e-stop és/vagy valamelyik limit jel aktív.

[dezsoe]

Illetőleg még ebből a tápból csinál 0-10V-os kimenetet frekiváltónak.



[2dbfy8y]

Ha jól emlékszek rá,csak usb bemenet van rá dugva 12v-ot nem adtam neki külön. Holnap megnézem. Az activ low pipálva legyen?
