UCCNC vezérlő program

[dezsoe]

OK, közben megjött a link. Úgy lesz az, ahogy írtam, a P17 melletti GND-t használd.

[n6xdwssa]

Semmi változás.
Úgy tettem ahogy mondtad.

[dezsoe]

Próbálom értelmezni a PDF-et, de elég zagyva...

A jumperek rajta vannak? Van 3 jumper, JN1, JN2 és J4 a doksi szerint. Ha ezek rajta vannak, akkor elég az a táp bekötés, amit csináltál. Ha nincsenek rajta, akkor kell egy külön táp a leválasztott oldalnak is. Legalábbis ezt tudom kiolvasni a doksiból...

[n6xdwssa]

Pontosan úgy van, ahogy a doksiban van.

[TBS-TEAM]

Vedd le az 5V+ az ENBL+ ról a motor meghajtóról.

[n6xdwssa]

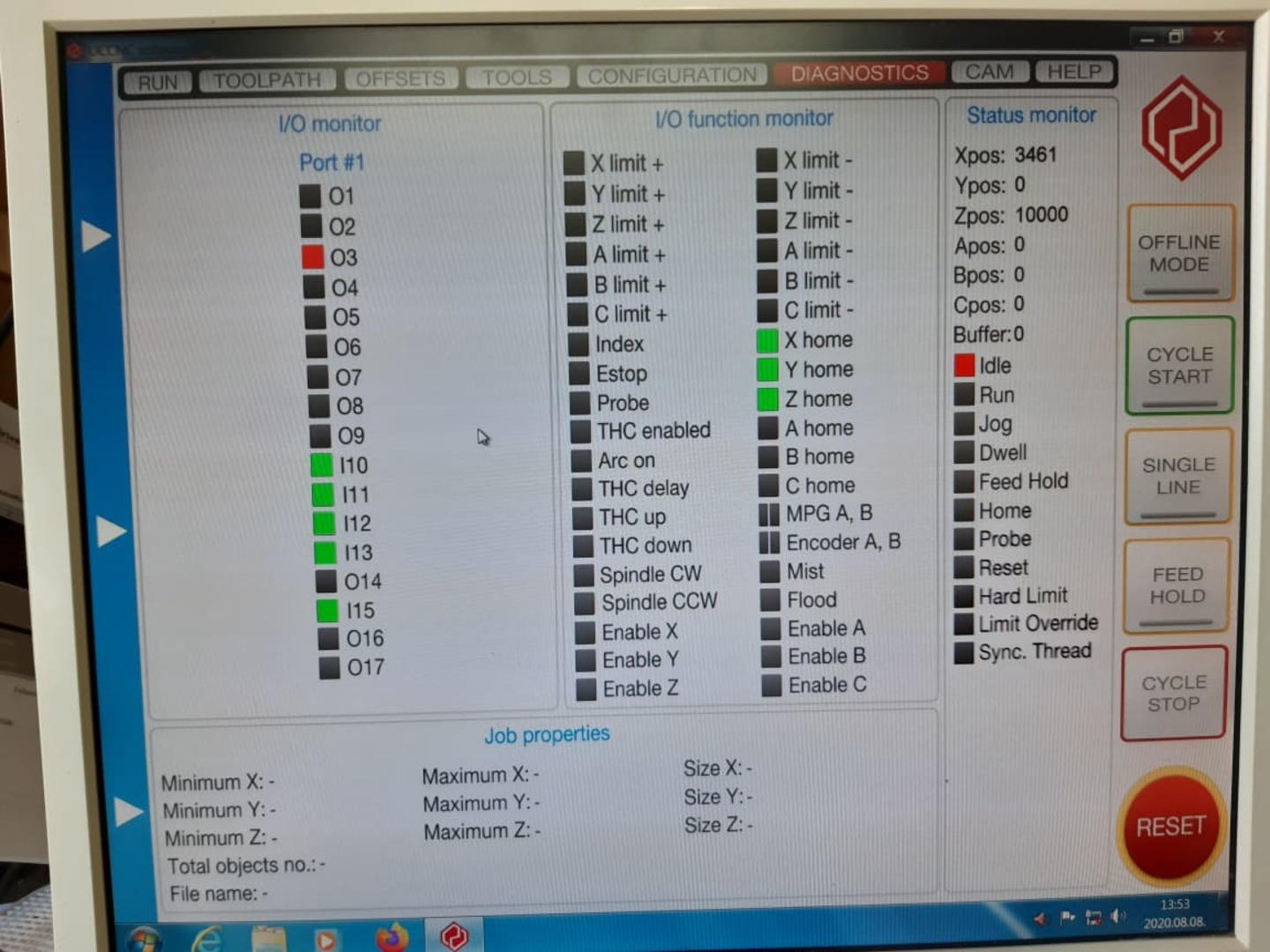

Az a furcsa, hogy nem zöldülnek ki a diagnosztika panelon a portok úgy mint a mikrokapcsolóknál.
Most pl. a 03-as led piros.



[n6xdwssa]

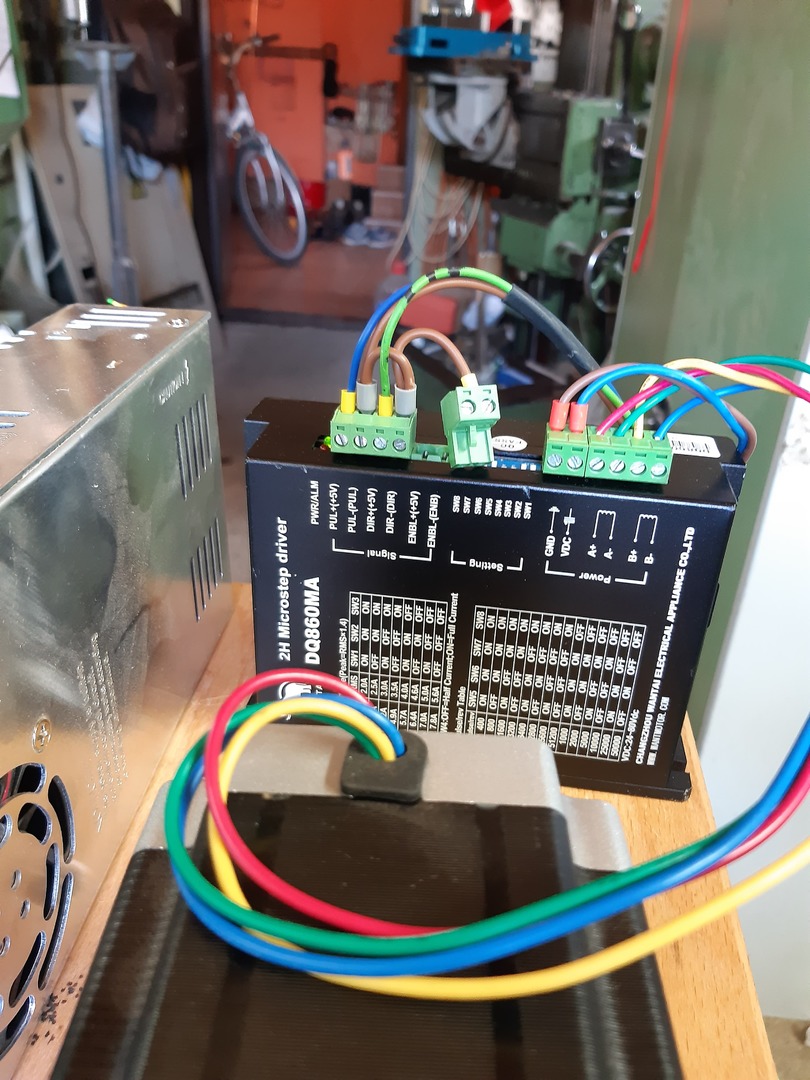

Az imént átcseréltem a + - nem volt jó
Most kihíztam az enable csatlakozót így sem változott semmi.



[dezsoe]

A szín nem hibaállapotot jelöl, hanem a kimenetek pirosak, a bemenetek zöldek. Ha a 3-as piros, akkor az a kimenet aktív.

[TBS-TEAM]

Az az irány (jelenleg neked DIR) mindig az utolsó iránypozicióban marad.

[gabi]

Szia
A bemenetek zöldek a kimenetek ha "aktív magas" akkor piros
A tengelyek PIN beállításai?



[TBS-TEAM]

A bekötési rajzod szerint a J1 J2 jumper rajta kell lenni mert csak úgy aktív 1db +5V tápról a kimenet.

[n6xdwssa]

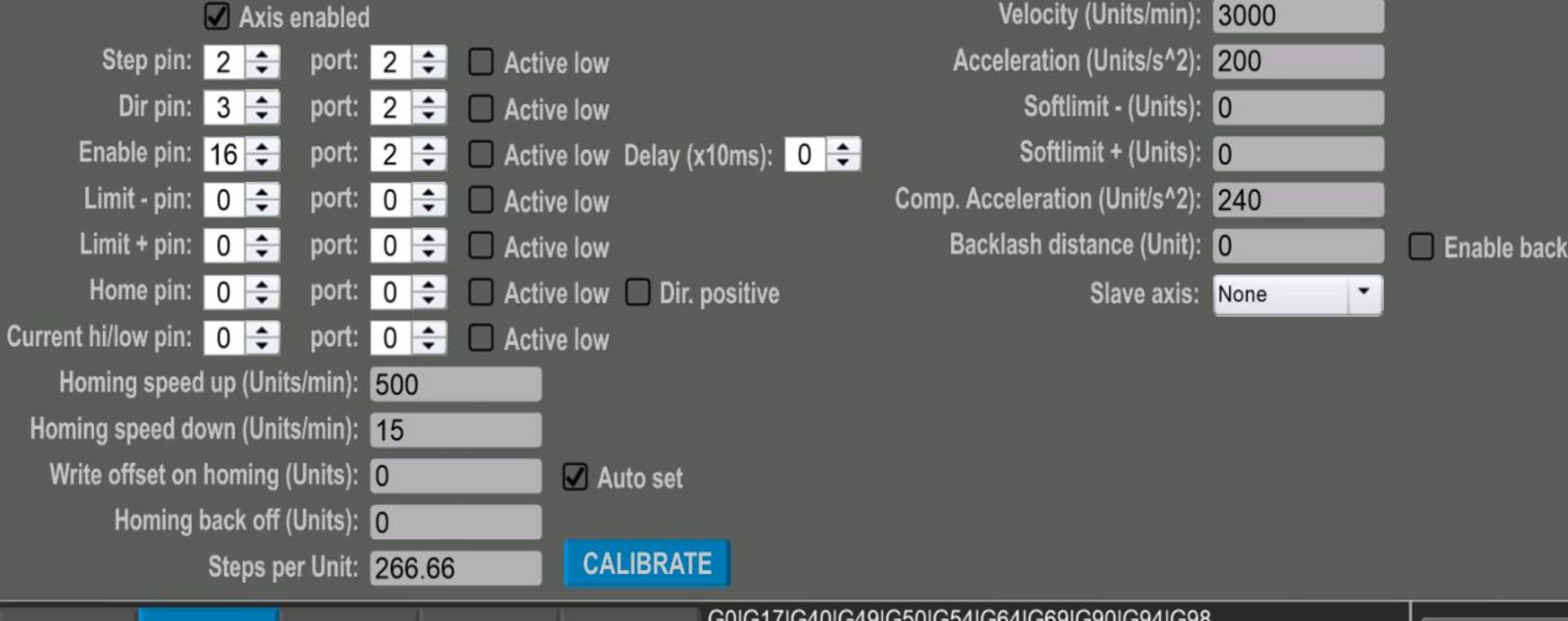

Step pin: 2  port: 1
Dir pin:  3  port: 1

Home pin: 10 port: 1

[n6xdwssa]

Rajta van

[n6xdwssa]

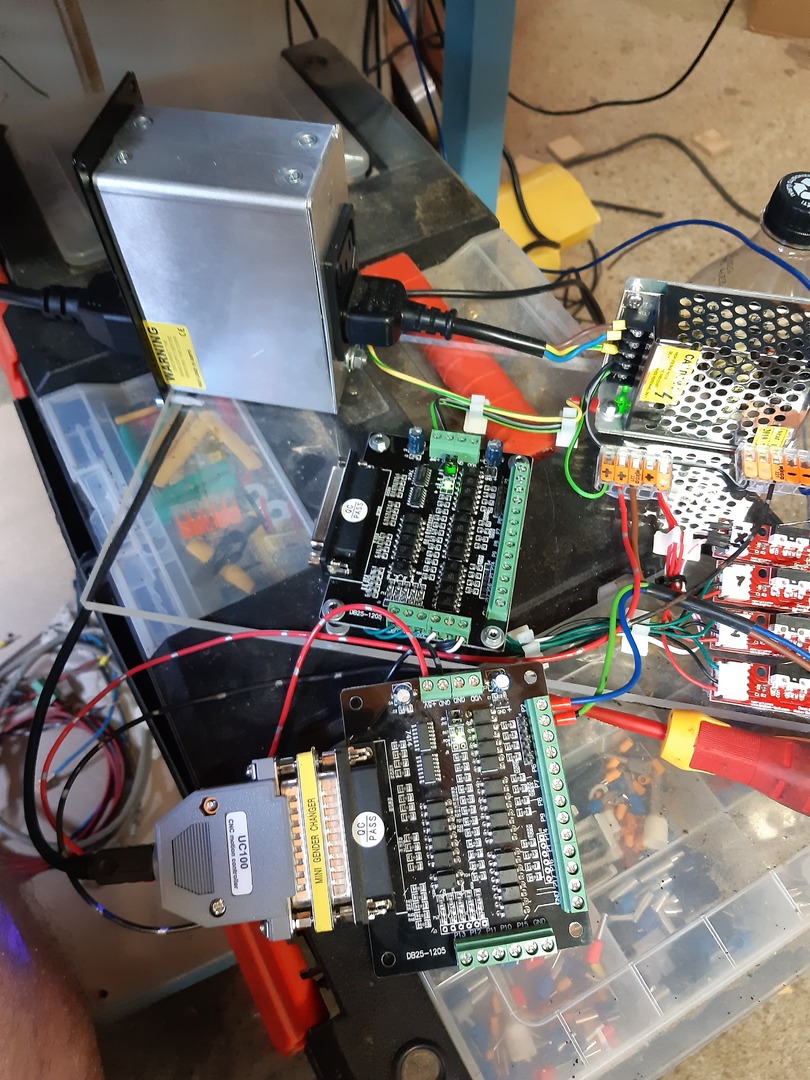

Most cseréltem kártyát, hátha ott a gond, de nem változott semmi.
Egy kérdés, az usb porton keresztül van bemenet a pc felé, akkor onnét a kimenet is zavartalan?
A pc irányba van jel hiszen működnek a home kapcsolók.



[TBS-TEAM]

17 láb meletti GND kösd be az 5V táp GND-vel.
