UCCNC vezérlő program

[svejk]

Én is hasonlóval hajtottam eddig.

Demo módban is kipróbálhatod, nyösztesd meg a grafikáját.

[a86ifm7g5]

Csak azért kérdezem, mert nagyon rövid idő alatt kétszer is leállt a működése az UCCNC-nek a betöltés, vagy a kilépés alkalmával. Igazából még nem nyaggattam meg, amint lehetőségem lesz rá, megnyaggatom. Remélem jól fog menni majd ezen a konfigon.

[Kelepeisz Lajos]

Ide írom hátha olvassa Balázs is, nem lehet megoldani a lézer pluginba hogy a mechanika átlóban gravírozzon, tudomásom szerint ez jobban igénybe veszi a progit, de nagyon megéri, láttam egy gépet ami pont így gravírozott és sokkal szebb volt a végeredmény mert nem voltak vízszintes csíkozások, nem akarok magyarázkodni ezt látni kell, vagy itt van ez a videó nagyon jól szemlélteti mire gondolok.
A másik dolog ami szerintem megérne egy misét ha mondjuk egy háromszöget gravírozok akkor a fej elejétől a végéig egy négyszög vonalát követi, nem lehetne megoldani hogy csak annyit mennyen ami a gyorsításhoz lassításhoz és a megmunkáláshoz kell, így lehetne csökkenteni a megmunkálási időt?[#nemtudom]

[Bozso777]

Átlóban gravírozáshoz két tengelyt kell mozgasson...pl marógépnél az a jobb ha csak az X tengely rohangál...
Miért átló ?...ha jól sejtem a szálirány miatt lenne...erre megoldás lehet a szálirányban 45 fokra elhelyezett anyag...
Anno párszor beszélgettünk Balázzsal arról, hogy úgymond egy boundary-t kapjon a kép(körbekeríteni, és csak azt a területet járja be ahol a kép van...de ez nem egyszerű, és sok idő is megcsinálni...ettől függetlenül lehet rá remény...

[000000000]

Arról nem is beszélve, hogy a két tengely sebessége összeadódik és gyök 2-vel gyorsabb előtolással lehet neki nyomni mint amit egy tengely maximálisan tud.
Igaz ehhez az kell, hogy a X és Y maximális sebessége és gyorsítása egyforma legyen.

[Bozso777]

diodánál nincs jelentősége a sebességnek...marómon az x 7000mm/min jelenleg...y akár 18000-is lehet...de nincs felrakva...5000 felett már a 4W nem sokat ér..

[Kelepeisz Lajos]

Azt mondom hogy nagyon jó lenne ez az átlóba gravírozás, mert így eltűnnének a vízszintes vonalak, akinek meg ez a funkció nem kell az kiveszi a pipát, annak meg külön örülök hogy ezek a dolgok már felvetültek másoknál is, így tényleg lehet valami remény.[#eljen]

[Bozso777]

Jól beállított sortávolsággal nincsenek vonalak...de átlóban ugyanúgy vonalas lenne, ha így az...szerintem...

[Kelepeisz Lajos]

Ez nem egy általam kitalált dolog ezt már több helyen is láttam és én jómagam is láttam a két szememmel hogy más a végeredmény, sokkal szebb, nem tudok ez ügyben vitatkozni veled hisz nem tudom hogy ez mért van, de hogy a végeredmény szebb az tuti biztos.[#wave]

[kr97pwss2]

Köszönöm az ötletet, meg fogjuk vizsgálni a létjogosultságát. Habár mint Bozso is írta, ha csíkos, akkor 45 fokban is csíkos lesz a nem megfelelő sortávolság beállítás miatt. Amikor a plugint készítettem az égetett képet sokat vizsgáltam mikroszkóppal, és abból látni, hogy a lézerdiódák fókuszpontjában a vetítési kép nem pontszerű kör alakú, hanem inkább téglalap vagy ovál. A nem tökéletes fókuszálás miatt. Ha a lézer sikerül pont úgy felfogatni, hogy a megmunkálási iránnyal párhuzamosan van a hosszabb oldala a vetítési képnek, akkor az meglátszik a képen. Tapasztalataim alapján, ha merőleges a mozgási irányra, akkor jobb eredmény érhető el.
Ettől függetlenül a plugint át szeretném majd teljesen írni, de egyenlőre nem tudom módosítani több folyamatban lévő prototípus fejlesztése miatt, de az infókat gyűjtöm hozzá, és ezt a javaslatot is felírtam a többi mellé.

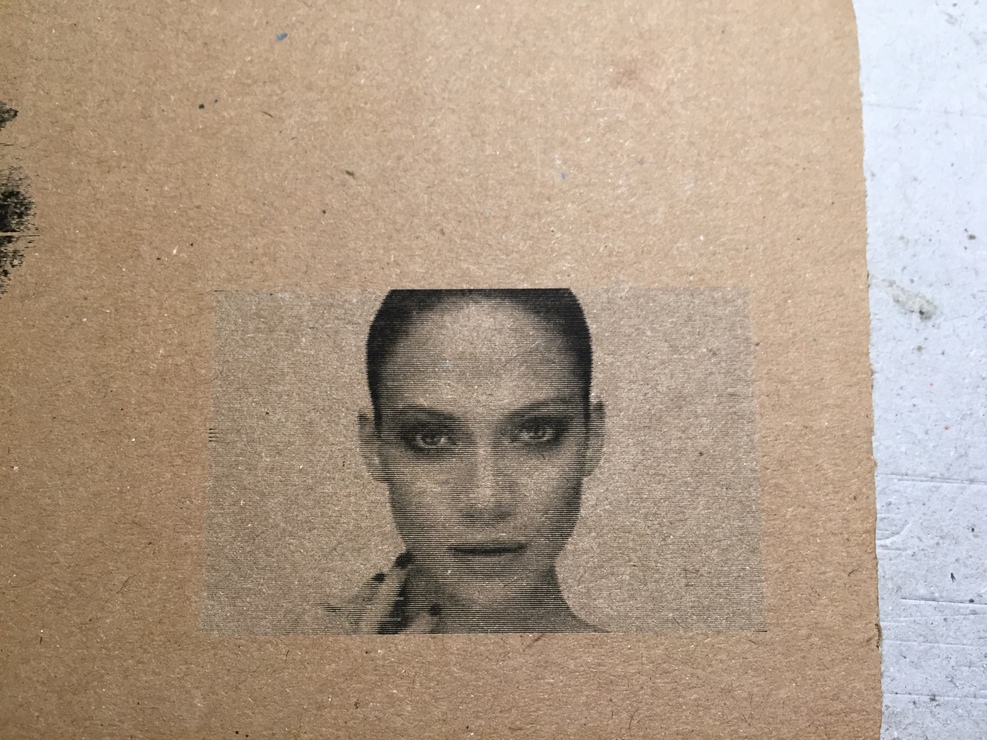

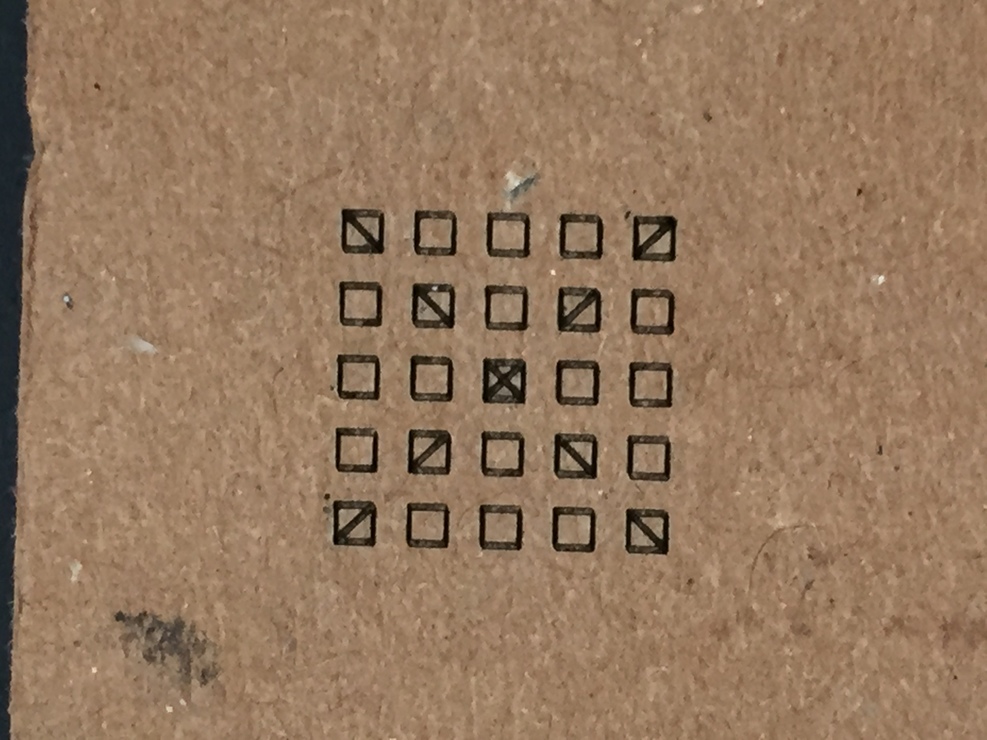

Itt egy kép amin látszik, hogy x,y irányban nem egyforma az égetési vastagság.

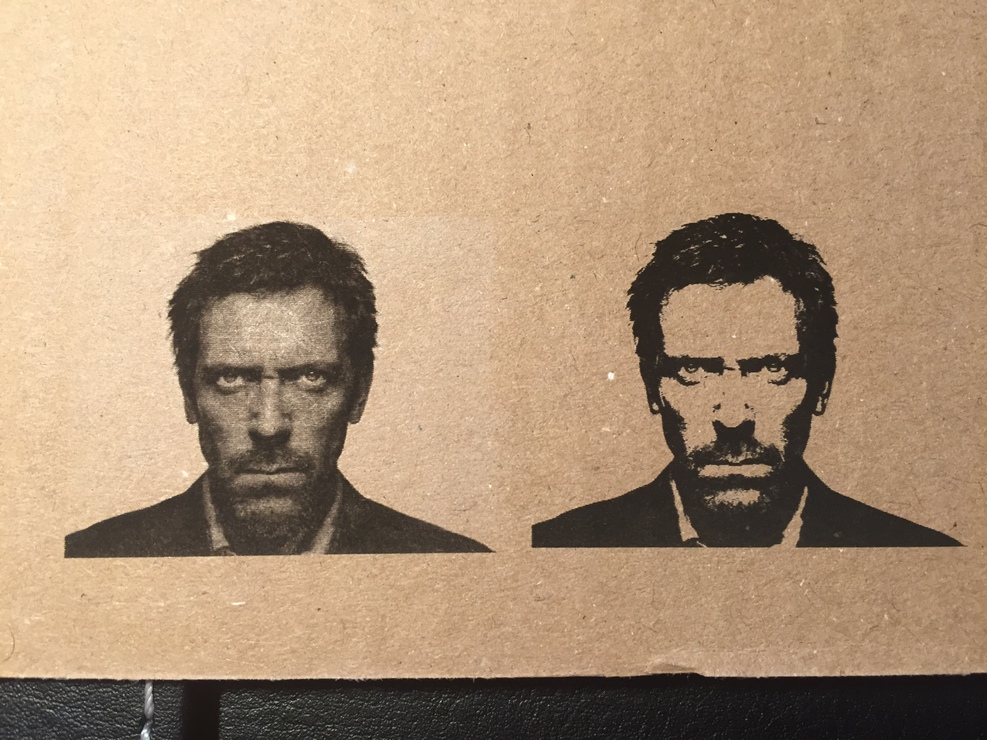

A középső képen párhuzamos vetítési képpel a mozgásra, az utolsón pedig 90 fokkal elfordítva:



[Bozso777]

A dioda vetítési képét a legegyszerűbb nézni hogy magasra kell emelni...nálam pl Ztengelyen van így egyszerű pár centit emelni rajta...úgy elég nagy képet vetít, amin jól látszik hogy ovális a képe...ekkor ugye egyik irányba szélesebb vonalat éget...deee erre a legjobb megoldás szerintem ha pl X tengelyre 45°-ban van a vetítési kép...akkor X-és Y irányban is ugyanolyan vastag vonalat éget.
Csíkozás leginkább túl nagy sorlépésnél jelentkezik, úgymond marad egy kis rész a két sor között amit kevésbé pörkölt meg...erre megoldás  jól megválasztott lépésköz, kicsit átfedjen...nagyon ne, mert akkor meg olyan csíkok lesznek amit kétszer égetett és ott sötétebb...
Nagyobb képnél, ha gyorsítani akar az ember, lehet nagyobb lépésköz pl 0,2mm a megszokott 0,1 körüli helyett(máris felezi az elkészítési időt), de akkor el kell felejteni a tökéletes fókuszt...feljebb kell emelni a lézert, máris vastagabb vonalat húz...próbálgatással ki lehet tapasztalni mi a jó beállítás hozzá...

[Kelepeisz Lajos]

Balázs: Örömmel veszem hogy az én észrevételeimet is felírtad, tök jó hogy még bővülni fog ez a plugin, nagyon várom hogy elkészüljön.
Bozso777: ezt még nem halottam hogy az sem mindegy melyik tengely fele áll a lézer hosszanti vetített fénye, de ezt meg fogom nézni és ahogy írtad be is fogom állítani, örülök hogy megint halottam valami okosságot a témával kapcsolatban.[#eljen]

[a86ifm7g5]

Keresem a választ:

Amikor elindítom a lézer plugin-t, és elkészül a G kód és át is küldetik a RUN ablakba. Eddig minden ok. Azonban ha CYCLE START-al elindítom, akkor az UC400-ason rögtön elalszik a kék LED és "Ext. e-stop triggered" üzenet jelenik meg az "ACTUAL LINE" alatti ablakban. Ezzel egy időben villog a "RESET"

Próbáltam Külső E-stop-ot beállítani ACTIVE LOW pipával és anélkül. Próbáltam egyáltalán nem konfigurálni az E-stop-ot.

Valamint kérdezem, hogy melyik az ideális OP rendszer, milyen beállításokkal? Rendszerint leáll az UCCNC program ("az UCCNC program működése leállt") kedves szöveg jelenik meg.

Köszönöm szépen.

[a86ifm7g5]

Azt még hozzátenném, hogy demo módban nem tapasztaltam ilyen jelenséget. demo módban hibátlanul elindul a kép "gravírozása"

[zt2c4wh9]

Elvileg az "Ext. e-stop triggered" üzenet nem jelenhet meg, ha a külső e-stop jel nincsen konfigurálva.
Biztos vagy benne, hogy ez az üzenet jelenik meg akkor is ha nincsen konfigurálva az e-stop bemenet, vagyis a port és pin beállítás 0 értékű?
Persze ha átállítod akkor ne felejtsd el az Apply settings gombbal érvényesíteni a beállítást.

Reset-et egyébként még a végállás (limit) bemenetek tudnak okozni.
Illetve macro-k és pluginok tudják még a reset gombot meghívni, de a lézer plugin nem hív reset gomb kódot semmilyen esetben, illetve ha ez lenne, akkor megintcsak nem jelenne meg az említett üzenet, szóval ezt ki is zárhatjuk.

Az UCCNC működése leállt Windows üzenet az valami komoly Operációs rendszer problémát jelent, mivel ilyenkor maga az alkalmazás nem generál hibát, mert akkor egy másfajta hibaüzenetet kapnál, amit a .NET framework írna ki.
Az hogy a program működése leállt az azt jelenti hogy valami gond van az OP rendszerrel, talán érdemes volna újratelepíteni, mert nem hiszem, hogy ennek a megoldásában tudunk segíteni, mert sok minden lehet.

Egyébként az UCCNC működik Win XP, 7, 8, 8.1 és 10-el is.
Mi magunk Win 7-el szoktuk használni.
