Frekvenciaváltó

[zjr5vrgdy]

Mindenkinek köszönöm a segítséget!

Sikerült beállítani, eszközöltem egy memória resetet, aztán a leírtak alapján életre kelt az eszköz.

Nem azt mondom, hogy profi lettem, de tanulásnak jó volt elszöszölni vele, így van valami elképzelésem  róla, hogyan működikegy frekiváltó a gyakrolatban.

Köszi mégegyszer!

[g89ketty]

Ha egyszer melegíti a vezetéket az hasznos teljesítmény, azt már szerintem méri és fizetjük.

[KoLa]

8khz-en volt!ez a gyári beállítás.
Átállítottam 12.5khz-re, megszűnt a sípolás 35hz-100hz ig, ez már jó lenne, de kipróbáltam még a 15khz-t is, itt már 30hz alatt van csak, a fecske csivitelés!főleg indításkor és leálláskor, amíg áthalad ezen a tartományon, jó lett!
Ebben a helységben nincsenek cnc gépek, és még hálózati szűrő sincs a frekiváltó előtt...életképes?

[KoLa]

[#worship]Ne vedd magadra! én a póznahuszárból lett TMK-s villanyszerelő, volt munkatársamra gondoltam! anno... 30évvel ezelőtt![#law]

[TBS-TEAM]

12.5KHz kb:~15% kimeneti teljesitménycsökkenéssel kell számolni a frekiváltóknál.
15Khz már ~25%
Mivel 1,1Kw a kimeneti teljesítmény és a motor 0,55Kw igy
bőven belefér a veszteségbe.
A Motor és a frekiváltó közötti vezetéknek árnyékoltat javasolnak a gyártók az EMI/RFI zavarok
csökkentése érdekében.
Minnél nagyobb a vivő frekvencia annál nagyobb a szivárgó
áram a motor tekercsein.
stb...
Jó a 12.5Khz. [#kacsint]

[KoLa]

Ha egymás mellett van a kábelcsatornában 1méter hosszban az egyfázisú bejövő táp és a frekiváltótól a motorig árnyékolatlan kábel, az mit jelent számodra?
Gondolom pancserságot!de működik!egyelőre.

[KoLa]

Akkor visszaállítom 12.5Khz-re, úgy is csendes a fontosabb frekvenciákon.
Van is megfelelő árnyékolt vezetékem.
Az árnyékolást mind a két végén bekössem?

[PSoft]

Ne kösd mindkét oldalon, csak az indulásin, a frekiváltónál.

[TBS-TEAM]

Ez is egy jó kérdés.
Egyes gyártók csak az egyik végét ajálják bekötésre.
Az mindig a frekiváltó felőli pont.
Vannak gyártók amelyek mindkét oldalt ajálják.

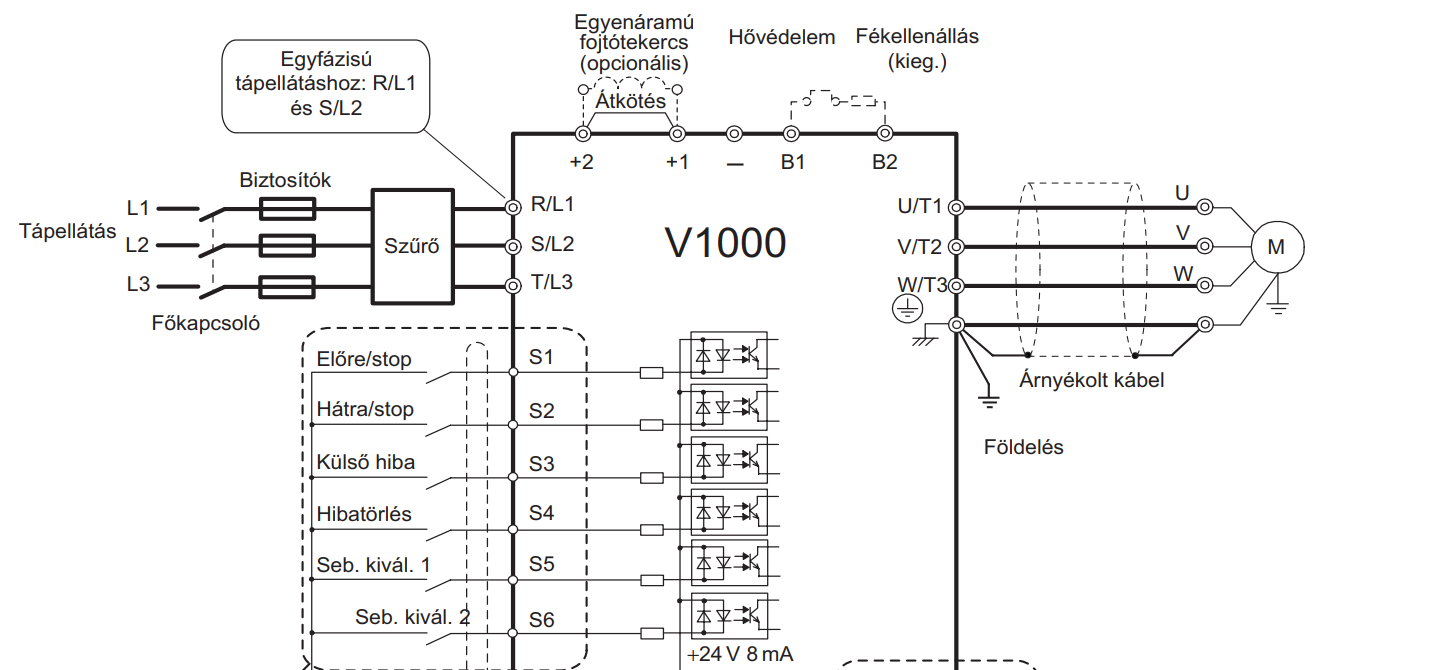

pl:OMRON V100  stb...

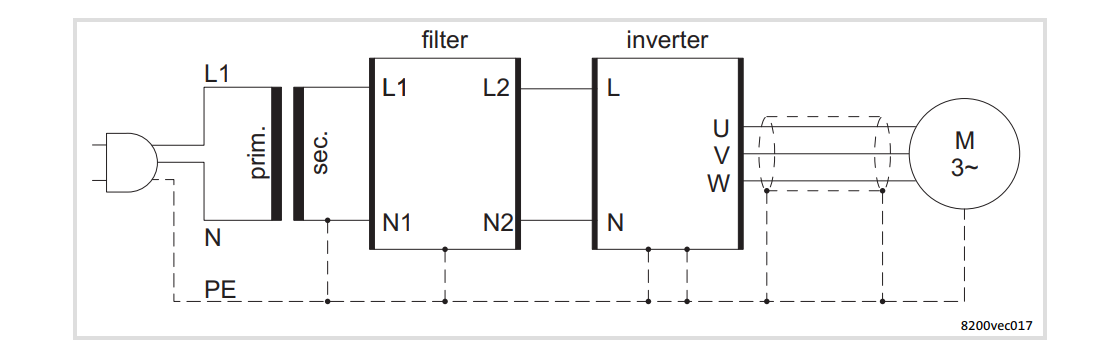

2. kép pl:LENZE

A kisülési áram a PE potenciálra nagyobb, mint 3,5 mA AC vagy 10 mA DC, an
további kéttekercses transzformátor (leválasztó transzformátor) is beszerelhető
megfelelő ellenintézkedésként a jelenlegi ellátásban. Itt a PE-vezető
csatlakozik a hajtás PE-jére (szűrő, inverter, motor, árnyékolások), ill
a leválasztó szekunder tekercsének egyik pólusára is
transzformátor.
A háromfázisú tápellátással rendelkező készülékeknek megfelelő leválasztással kell rendelkezniük
transzformátor szekunder csillag csatlakozással, a csillagpont a
csatlakozik a PE vezetékhez.



[TBS-TEAM]

Egy kis számolás:

Most csak az óra és a motor között nézzük
a kábelen átfolyó a fogyasztó áramát.
Tegyük fel, hogy a kábel ellenállása R = 1 OHm,
a fogyasztó árama fázison I = 10 A.
A fogyasztói cosfi = 0,5.
Vizsgáljuk meg, hogy mekkora a kábelen jelentkező feszültségesés,
és mekkora a teljesítmény-veszteség.
A feszültségesés: Delta U=IxR=10x1=10V
A teljesítményveszteség:Pveszt=I2xR=10 négyzeten x 1=100W.
A 10A-es áram hatásos (wattos) összetevője: Iwatt=Ixcosfi=10x0,5=5A.
Így a fogyasztó hatásos teljesítménye csak fele a látszólagosnak, a többi "meddő".
Ha a cosfi értékét sikerülne 1-re felvinni, akkor
nincs meddőösszetevő, ezért ugyanakkora hatásos teljesítményhez csak 5 A-re lenne
szükség . Hogy alakul most a feszültségesés és a teljesítményveszteség?
A feszültségesés: Delta U=Iwatt x R=5x1=5V.

ENERGETIKAI SZÁMÍTÁSOK ÉS MEDDŐKOMPENZÁCIÓ
A teljesítményveszteség: Pveszt =Iwatt négyzet x R=5négyzeten x 1=25W.
Mint látható, óriási a különbség a két érték között.
Nyilvánvaló, hogy elemi érdekünk a cosfi-t az 1-hez közelíteni, mert ebben az esetben a
legoptimálisabb a hálózati feszültségesés és teljesítményveszteség.
Ebben a példában:
100W cosfi 0,5
25W  cosfi 1

[TBS-TEAM]

Árnyékolás Vezérlő oldal felől:

A vezérlőkábeleket árnyékolni kell az interferencia minimalizálása érdekében.
200 mm-es vagy annál hosszabb hosszúságok esetén csak árnyékolt analóg kábeleket használj
digitális be- és kimenetekhez.
200 mm alatt, árnyékolatlan, de csavart kábelek használhatók.
Csatlakoztatni kell megfelelően az árnyékolást:
– A vezérlőkábelek árnyékolási csatlakozásainak távolságra
legalább 50 mm-re a motorkábelek árnyékolási csatlakozásaitól és
DC kábelektől.
– Csatlakoztatni kell a digitális bemeneti és kimeneti kábelek árnyékolását mindkét végén.
– Csatlakoztatni kell az analóg bemeneti és kimeneti kábelek árnyékolását az egyik végén (a
a hajtásvezérlőhöz).

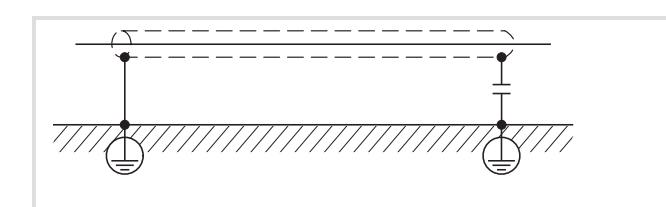

Az optimális árnyékolási hatás elérése érdekében (nagyon hosszú kábelek esetén,
nagy interferenciával) az analóg bemenet és kimenet egyik árnyékolt végét
kondenzátoron keresztül csatlakoztatni a PE potenciálhoz (pl.
10 nF/250 V) (lásd a vázlatot).



[TBS-TEAM]

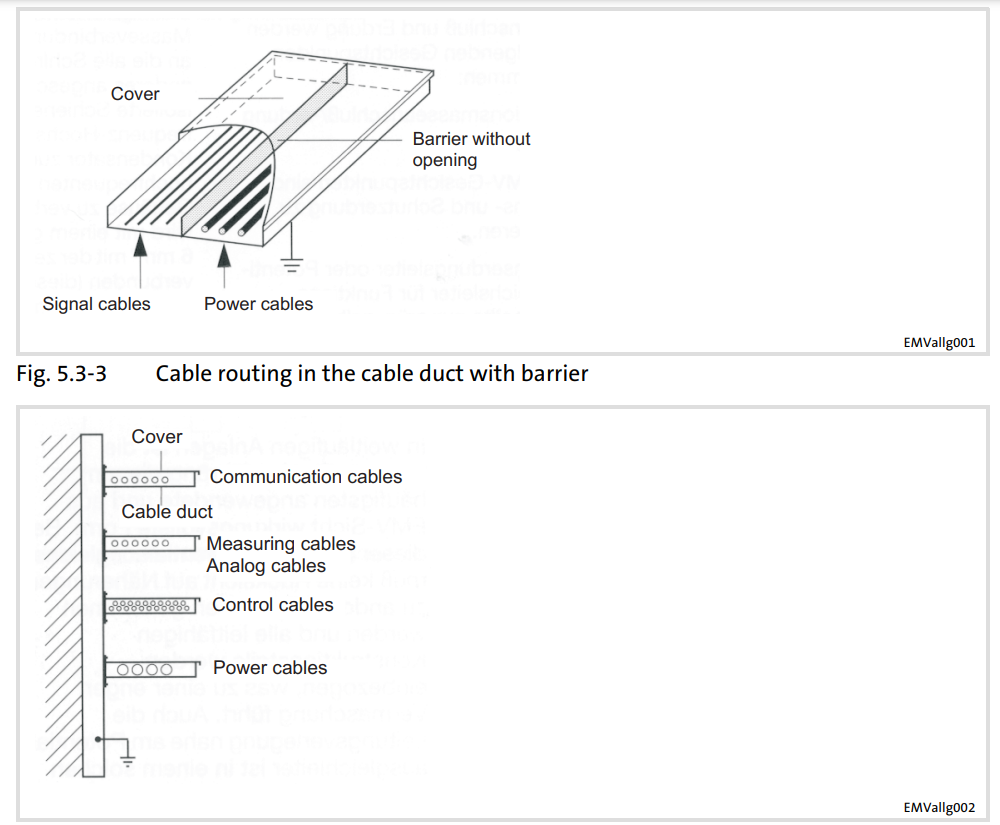

Kábelek elhelyezése:

Minél hosszabbak a kábelek, annál nagyobb távolságnak kell lennie a kábelek között.
Ha a különböző jeltípusokhoz tartozó kábeleket párhuzamosan vezetik, a
az interferenciák minimálisra csökkenthetők fémgát segítségével, ill
elválasztott kábelcsatornák.



[sarktibsi]

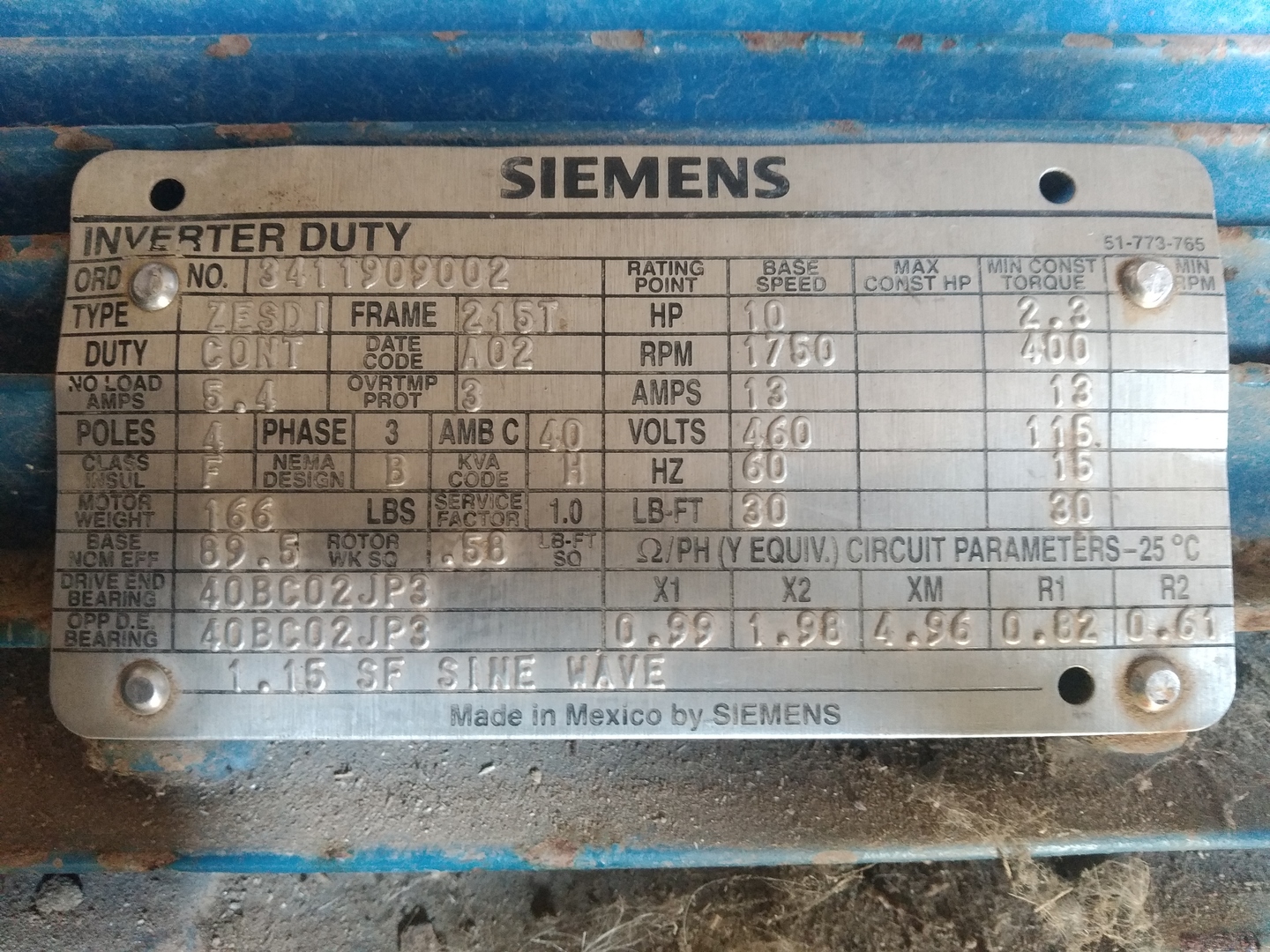

Ha már volt szó villanyszerlőröl , van egy aszinkron motorom eddig három villanyász is nézte mégsem tudtak mondani rá semmit.

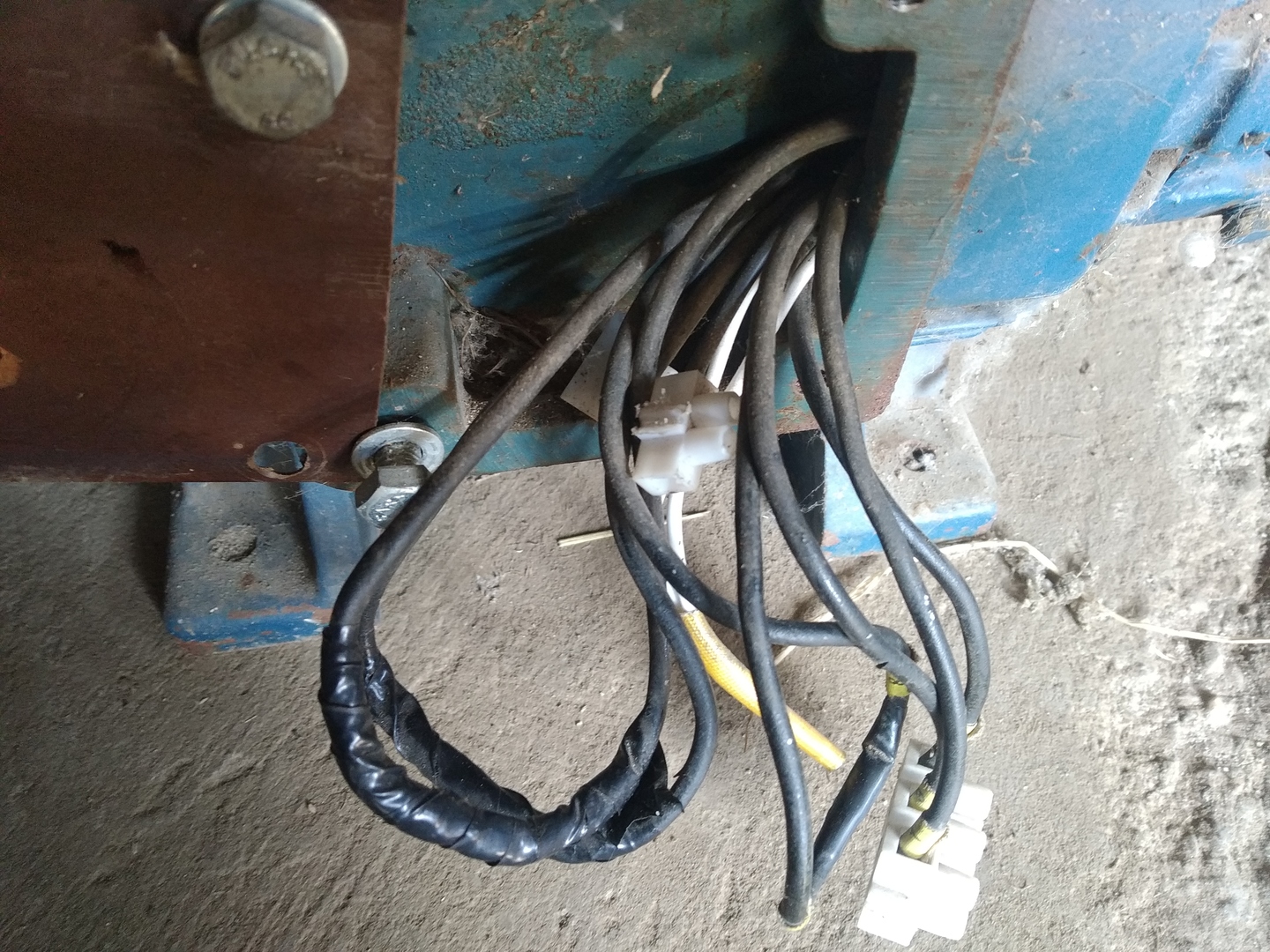

Miért jön ki kilenc vezeték a motorból? Nem három tekercs van benne?

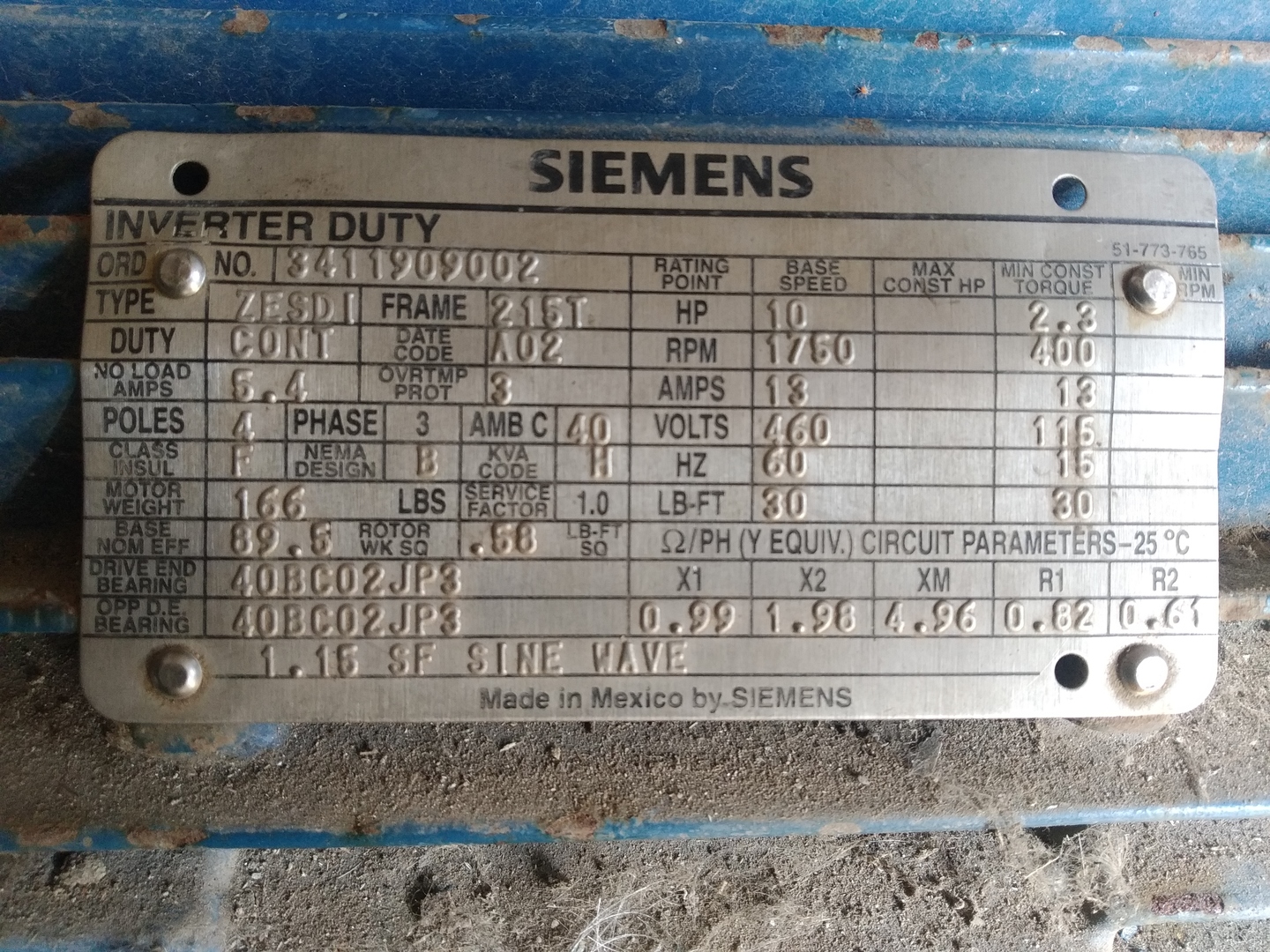

Annyit azért sikerült kideritenem , ez egy frekvenciaváltós üzemmódra kifejlesztett motor.

Hányféle módon lehet bekötni?



[TBS-TEAM]

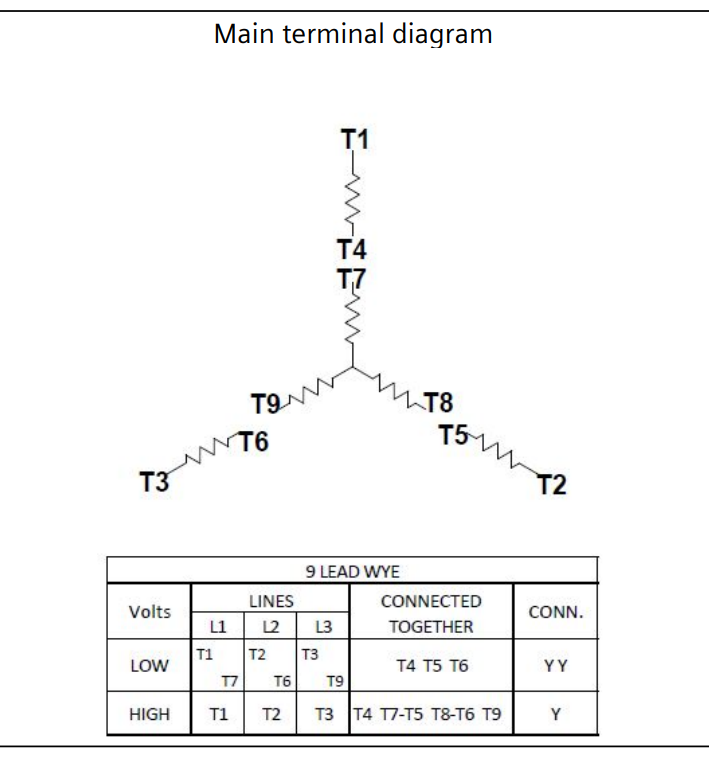

Siemens bekötés [#kacsint]



[sarktibsi]

Melyiknek mi az előnye Y-Y , Y?

Melyiknek mi ma hátránya Y-Y Y?
