Frekvenciaváltó

[TBS-TEAM]

A motort deltába kell kötnöd.

[LakEl]

Köszönöm a választ, de úgy néz ki hogy közben rájöttem a dolog nyitjára, mégpedig a motor adatoknál a motor adatlapján szereplő áram felvétel túl kevés volt, gondolom a csillag/delta kapcsoláshoz volt belőve, ami 8,2A volt. Aztán megadtam 10A-t akkor volt még egy kis hullám a felpörgésnél, utána 11A-ral már teljesen jó lett, még a felpörgési időből is vissza tudtam venni.Az f/U-val nem a V/f-re gondolsz mert az itt alapbeállításban ki van kapcsolva,ami azt jelenti hogy fix lineáris a V/f (voltage-to-frequency), ha be van kapcsolva akkor változó, a terheléstől függ, a V/f. Ha bekapcsolom akkor az még segít a dolgon?

[LakEl]

Azt úgy kötöttem, azért nem volt elég a megadott áram, -gondolom

[TBS-TEAM]

Ellenőrizd a motort.

Motoráram felvétel az adatok szerint:
I = P / (1,73 * U * cos φ)
4000/ (1,73 * 380 *~0,73 )= 8,33A
Az adattábla biztos jó.

Lehet nem véletlen ment tönkre a csillag delta indító áramkör.

[LakEl]

Én is azt hiszem hogy az adatlapra írt érték az korrekt, csak gondolom akkor érvényes ha már felpörgött a motor, a felpörgetés meg csillag kapcsolásban történt aminek a feszültség értéke nincs feltüntetve, elvileg 660v mert úgy nem volt sok ereje. Csak ennyi adat van rajta 8.2A, 2800r/min, 380v/delta, 50Hz A kapcsoló meg egy fizikai kézi 5 állásos kapcsoló volt, jobbra-balra, csillag/delta indítás, úgy el volt kopva hogy szétesett amikor kiszereltem, ez egy öreg teljesen öntvény osztrák marógép

[ANTAL GÁBOR]

Legjobb tudomásom szerint az adattáblára a motor tengely teljesítményét írják rá.  Vagyis
P = gyök 3 *U*I*cos(fi) *eta
A te összefüggésedben nem szerepel a hatásfok , helyette egy csökkentett cos ( fi) t helyettesítesz

Egy mai 2 pólusú 4 kW-os motornál cos( fi ) = 0.87
  eta = 0.84

[TBS-TEAM]

Nem a teljesítmény meghatározás volt a lényeg. [#kacsint]

[ANTAL GÁBOR]

Hanem az áramnak  [#kacsint]
 Amit a tengelyteljesítményből egy osztással kapunk meg

 A nevezőben kötelezően szerepelnie kell a hatásfoknak !

[szf]

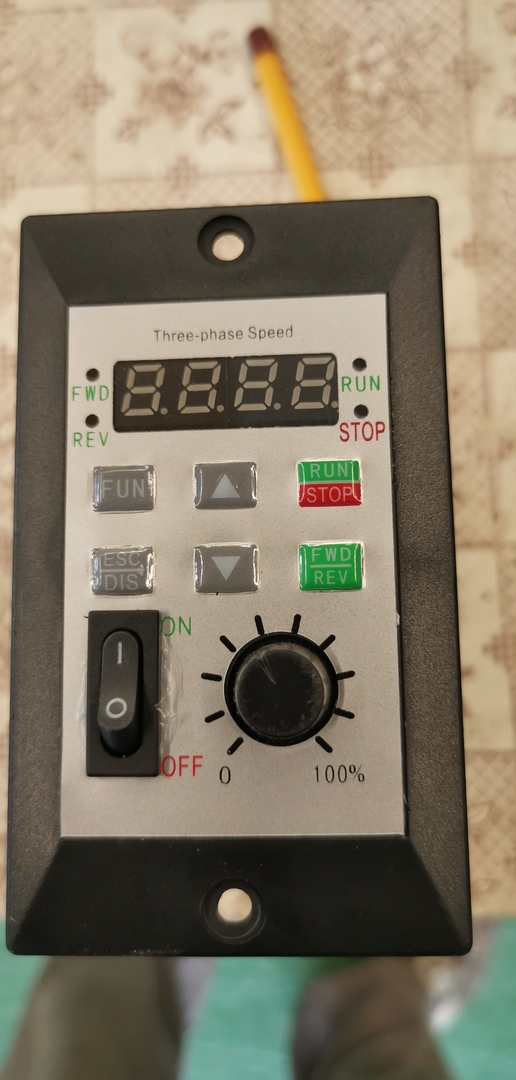

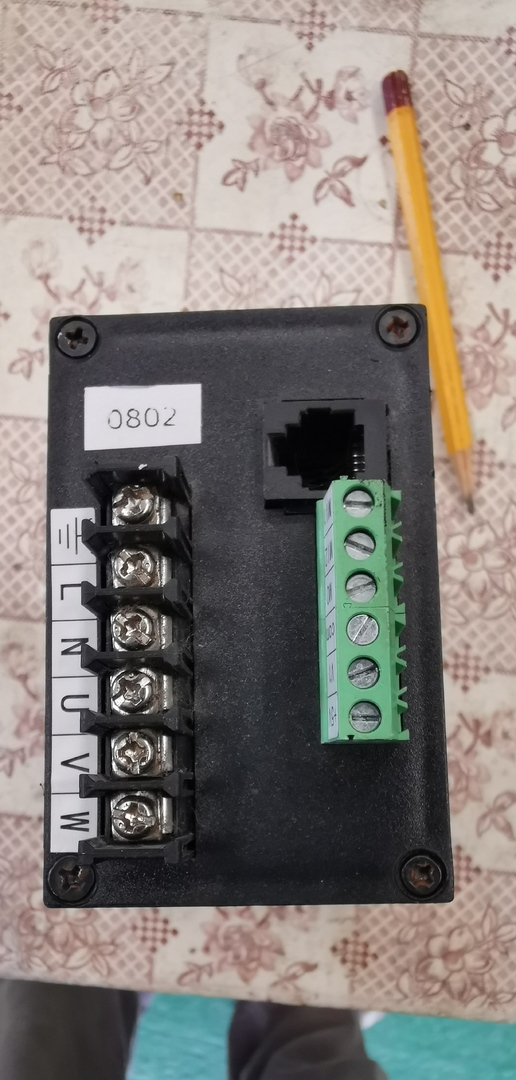

A képen látható frekvenciavàltóhoz van valakinek doksija. Európai nyelven.



[bundyland]

Szia!

Este megkeresem.

[svejk]

Tudtommal csak egy félig angol félig kínai van neki.

[svejk]

De alapvetően már ebből is ki lehet találni ki-kicsoda.

[dtb]

Itt van. Ahogy Svejk is írta, vegyes saláta, de angolul is van benne infó.

[szf]

Köszönöm mindenkinek a segítséget!

[Devecz Miklós]

Itt angolul is le van írva:

Leírás
