Frekvenciaváltó

[dtb]

Ma délelőtt direkt lementem mérni. Multimeterrel mérve (~600v)  0, azaz nulla feszt mértem váltóáramra állitva a műszert, de egyenre se mutatott semmit se. A fáziscerka viszont virít ezerrel... Jelenleg nincs rákötve semmi, a gép védőföldje direktbe van kötve a betáp oldal védőföldjével, így használható, csak bosszant, hogy nem értem, hogy lehet ez...

[Rabb Ferenc]

Én valamiért nem hiszek a csodákban és a paranormális jelenségekben.

a gép védőföldje direktbe van kötve a betáp oldal védőföldjével,

Az a védőföld valóban védőföld? Ha a védővezető egyik végén (a gépen) virít a fáziscerka akkor a másikon sem lehet másként. De akkor az nem védővezető hanem csak egy darab drót, az egyik végével bekötetlenül.

Nézd végig az egész hálózatot a védővezető teljes hosszában, hogy mindenütt korrektül nulla potenciálon van-e? A mérőtől a gépig...

[dtb]

Bocs, nem olvastad az előzményt, és én sem írtam pontosan. Legelső állapotban a betáp ment a frekiváltóra, es a betápról jövő védőföld ment a frekiválto védőföldjére, és ide volt kötve a marómotor földje is. Most a frekiváltó védőföld csatijára semmi nincs kötve, és itt mégis virít a fáziscerka, ugyanakkor multimeterrel semmit nem mértem itt.  A gep most nincs "áram" alatt, igy nem bizserget, de mégsem kerek a történet.

[TBS-TEAM]

A leírásod szerint 3x230V frekiváltód van.
Gondolom 1 fázisról üzemelteted (nincs 3x380V/3X230V leválasztótrafód).
Amikor áthelyezted utánna jött a probléma.
A frekiváltó leírása szerint:
Hálózati tápegység bemeneti csatlakozója （220V osztály, egy- vagy háromfázisú,
egyetlen fázis csatlakoztatva bármely két fázishoz）
R-S
R-T
S-T.
Hibakeresés sorrend:
A konnektor ajzat védöföld ellenörzése.
Dugvilla ellenörzése.
Betáp kábel ellenörzése. (szakadás, vezetékek közti zárlat)
Főkapcsoló (szigetelés)
Főkapcsolótól a frekiváltóig vezeték ellenorzése.
Frekiváltó betáp ellenörzése R-föld, S-föld, T-föld műszer
Megaohm-os mérésben is szakasásnak kell lenni.

[dtb]

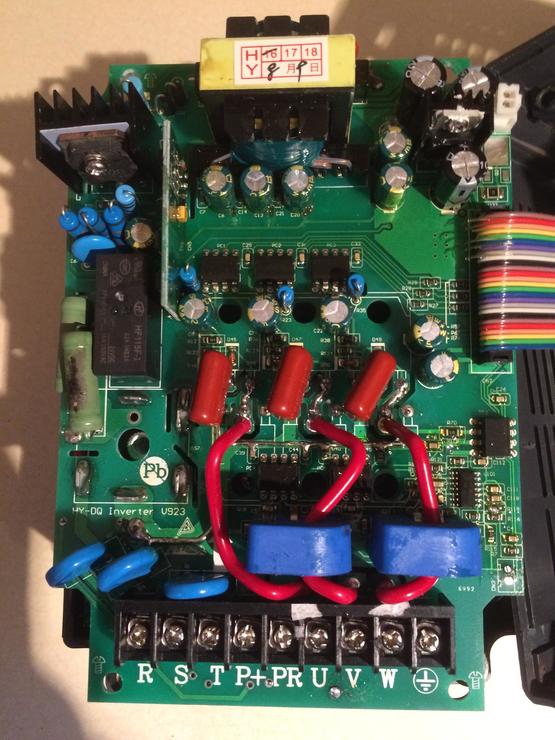

Akkor még egyszer. A frekiváltó kínai Huanyang Hy01D523B típusú, ez egy egy, és három fázisról is működtethető frekiváltó. Csatolok egy fotót a NETRŐL a frekiváltóról. A frekiváltó dokumentuma szerint egy fázis esetén lényegtelen, hogy hova kerül (RST) a fázis.
Eredetileg a bejövő három eres tápvezeték az R(fázis), S(nulla) csatlakozóra, és fotó jobb szélén láthatóa védőföldre volt kötve. A marómotorhoz menő 4 eres kábel védőföld vezetéke is ide, ehhez a védőföldhöz volt csatlakoztatva. A marógép teljes fém váza a marómotoron keresztül innen kapott védőföldet, és semmi gond nem volt, nem bizsergetett seholsem a ménkű a fém alkatrészeknél. Ekkor a frekiváltó földelés jelölésű csatlakozóján semmilyen feszültség nem volt. Aztán jött az a szerencsétlen hosszabbító, ami zárlatos volt. Gyakorlatilag a frekvenciaváltó föld bemenete is kapott egy fázist, és ezen keresztül az  egész géptest. A rossz hosszabbítót nagy ívben kib@sztam a kukába, de a frekvenciaváltó földelés jelű csatlakozóján most már akkor is fázist mutat fázisceruza, ha semmilyen vezeték nincs rákötve, tehát magából a frekiváltóból jön ide a delej.
Az új hosszabbító ellenőrizve, kimérve, az jó. Jelenleg a bekötés annyiban változott, hogy maradt az R(fázis) és a S(nulla) bekötése, de a sárga-zöld védőföld vezetéket nem kötöttem rá a fotón is látható védőföld csatlakozásra, (lévén, hogy ott áram van) hanem direktbe összekötöttem a marómotorra menő vezeték sárga-zöld vezetékével, így legalább az földelve van.

Ezzel így még ki is lennék békülve, mert mind mondtam, mindezek ellenére minden tökéletesen működik. (fordulatszám, vezérlés, rs435)
Viszont multiméterrel rámérve semmilyen feszülséget sem mutat a frekiváltó védőföld kivezetése és a nulla fázis, vagy a frekiváltó védőföld kivezetése és a hosszabbító védőföld érintkezői között. Mértem váltóáramot, egyenáramot, semmi. A fázisceruza viszont ugyanúgy világít, és a lámpa intenzitásából gondolva nem 10-20 Volt van ott. A multimetert teszteltem más helyeken is, ahol ménkű volt, ott jól mért. (~233-235V között mért máshol).



[svejk]

Már a [#t137p4639#]-ben megkaptad az okot és a megoldást.

Eddig azért nem világított a cerkád mert rendesen le volt földelve a készülék.
Tessék azt most is rendesen kivitelezni!


Egyébként ugyan milyen típusú multi lehet az amivel nem tudod ezt a kb. 110 V-os feszt mérni?

[svejk]

[#eljen]

[g89ketty]

Az üzemelő fázis és föld közötti kondi 330 helyett 560 V-ot kapott, amit zárlattal honorál. Egy izzóval próbáld, hogy terhelhető-e a zöld-sárgához, milyen mértékü az átvezetés.

[Rabb Ferenc]

de a sárga-zöld védőföld vezetéket nem kötöttem rá a fotón is látható védőföld csatlakozásra,

Ezek után mit vársz a bizsergésen kívül? Egy rendes lórúgásnyi áramütést?

Földeld már le végre azt a kurva frekiváltót és a gépedet is!!! De egyenként, normális csatlakozással és nem felfűzve sorba mindent mint a nyaklánc...

[svejk]

[#circling][#eljen]

[PSoft]

Mit is írt Szalai kolléga, még tegnap reggel?
[#t137p4648#]
Ezek szerint, Te sem szoptál kiskorodban eleget?[#nyes]
Dobd a kukába azt a rosszt, az még...csavarhúzónak is silány!

[molnarfme]

Üdv.
Ezekszereint a fáziscerka mégis jogösan mutatott. Azt kell tudni miért! Szerencsére most nem lett belöle baleset.
Ferenc

[Szalai György]

Jogosan hát. Tudja az a dolgát. Csak ha nem arra használják amire való ( két vezeték közül a fázispotenciálon lévő megkeresésére) akkor meglepetéseket okoz.

Emberi szemmel megkülönböztethetetlen, hogy szapora intenzív felvillanásokat mutat, vagy folyamatosan világit.
Mindennapos sűrű szemedzés nélkül az is szubjektív, hogy erősen vagy gyengén világit éppen.
A begyújtáshoz elég neki 70V feszültség és nem olt ki, míg vissza nem esik 55 alá.
Megelégszik 0,000 000 000 000 001 Amper áramerősséggel és már parázslik.
Nagyon gyors, felvillanásokra képes, fordulatszámmérő stroboszkóp típusok is léteztek glimmel.

A frekvenciaváltó felől a földeletlen géptestre kapacitív csatolással kijutó zavarjel az emberre veszélytelen töltésmennyiséggel rendelkező vékony tűimpulzus, az 50Hz sokadik felharmonikusán.
A glimm ezzel beéri és parázslik. Egy 1kOhm ellenállással söntölt bemenetű digitális feszültségmérő pedig korrektül mutatja, hogy a szabványnak megfelelően 1kOhm ellenállással figyelembe vett emberi testre ez mekkora veszélyt jelent.

[molnarfme]

Üdv.
Örülök hogy van aki egyetért velem.Aki nem bizik benne, ne használja! Engem még nem csapott be.
Ferenc

[g89ketty]

A multimétert is használhatjátok fáziscerkának, ha csak a van-nincs a kérdés.[#pias]
