Frekvenciaváltó

[ANTAL GÁBOR]

Az adatlapodon megadott emailre elküldtem a parker anyagot ( még pénteken )   . De visszapattant    ( copy past tal másoltam a címet )

[Oszi53]

Rendszeresen kapok mailt a Fórumról, a mail címem jó.[#nemtudom]

[Bocs]

Tisztelt Fórumozók!

Bocs, ha rossz helyre írok, a segítség béna vagyok topikba is írhatnám a kérdésemet.

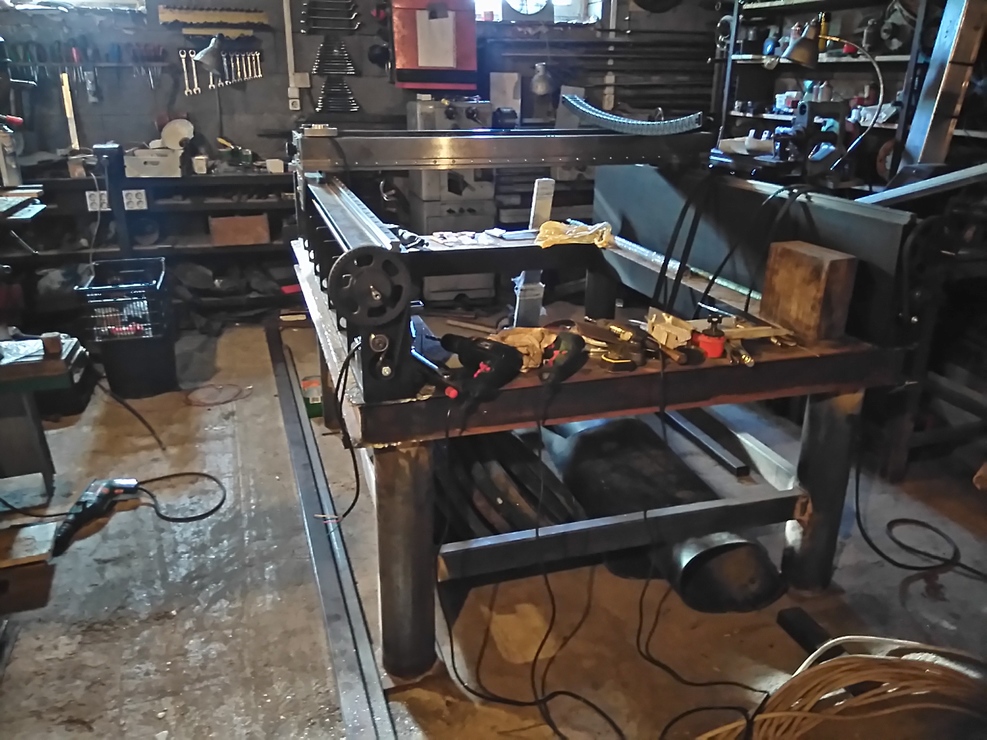

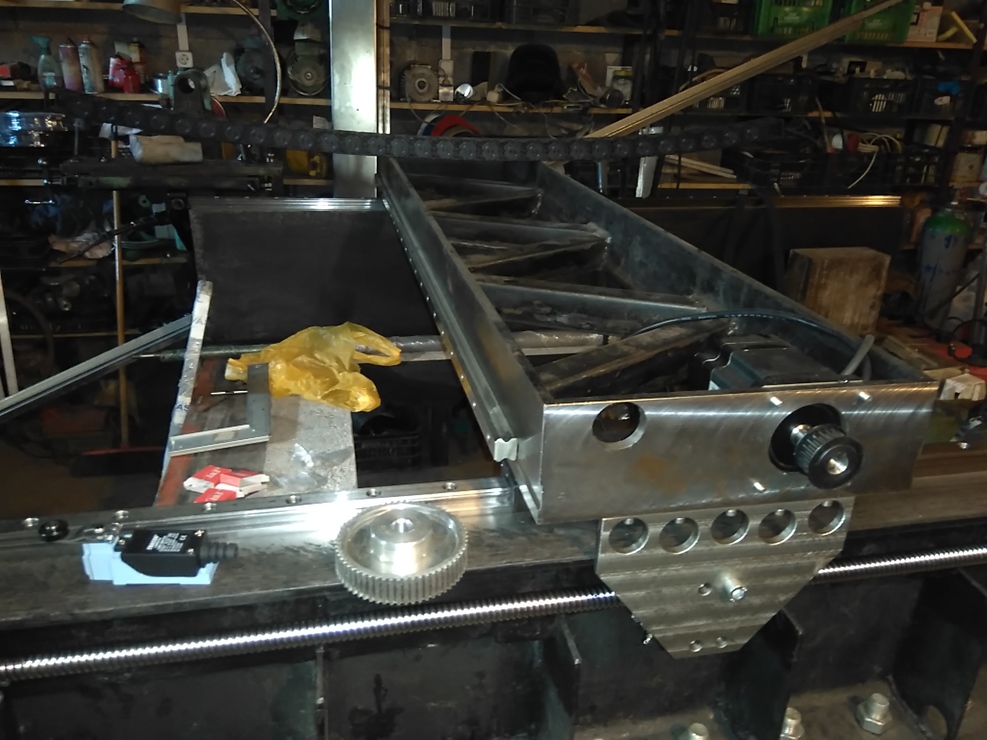

Van egy kb 80%-ban kész cnc marógépem. Használgatom némi korlátokkal. Mechanikusan felülmúlta a tervezett minőséget, nagyon szeretek vele dolgozni. 1700x1400mm (XY), és jól vágja a vasat, bár fára álmodoztam meg. Tervezem (egy ideje), hogy rátok szabadítom a képeimet, csak kellene egy szusszanásnyi idő. Két korábbit azért ide teszek, hogy lássátok miről beszélek.
Szóval régi problémám, hogy a frekiváltót nem tudom az elektronikába kötni, így kézzel kell kapcsolgatnom. Ez lassú, és mivel az elektronika dobozába szereltem, gyakran pornak van kitéve az elektronika a kapcsolgatás miatt.

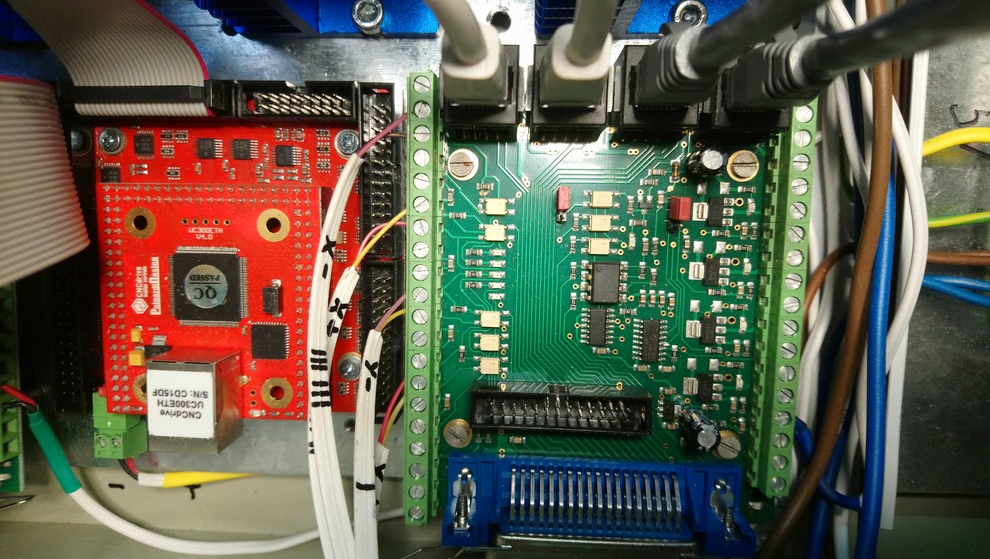

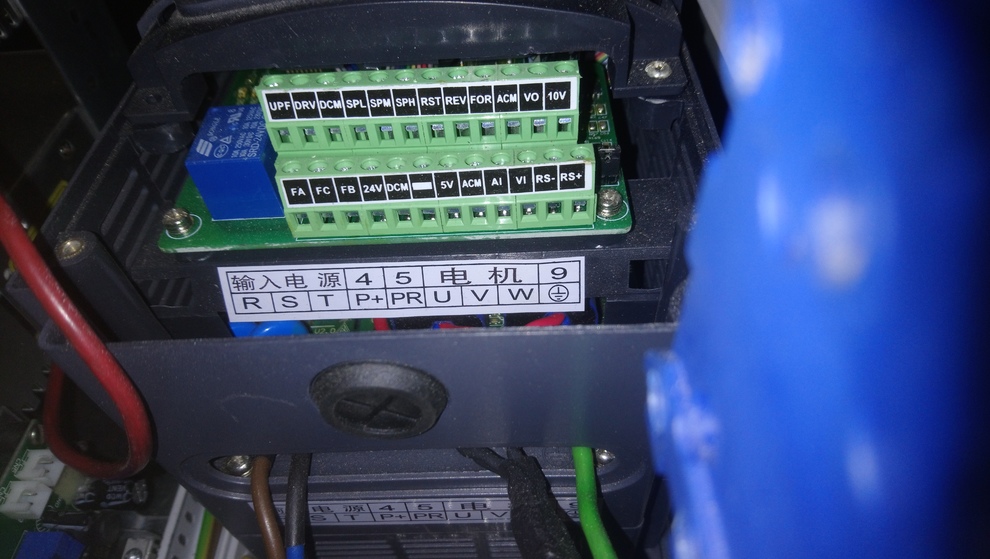

A frekiváltó HY 2.2Kw, a jelelosztó HDBB2, gondolom ezek a lényegesek. Szerepel még UC3005LTP, UCCNC szoftver stb.
Korábban CNCdrive és dezsoe sokat segített, nélkülük még kézzel tekergetném az orsókat. Ha tudnátok segíteni a bekötésben és a paraméterezésben, végre feltehetném az ajtót az elektronikára, és nem kéne a pókokat kergetnem az áramkörök közt.

Előre is köszönöm!
Üdv.: Bocs (Laci)



[dezsoe]

Szia!

A frekiváltó kapcsolgatásához egy külső relét kell a HDBB2-re kötnöd (lásd kézikönyv). A fordulatszám szabályozást vagy az UC300 analóg kimenetével oldhatod meg, vagy az angol fórumról letöltöd a Dan911 által direkt ehhez a frekiváltóhoz írt plugin-t, ami modbus-on keresztül kommunikál. Ehhez szükséged lesz egy működő RS485 adapterre. (Párszáz forint az e-bay-en.)

[Bocs]

Szia Csaba!

Köszönöm a válaszod!
Tartok tőle, hogy butábbnak fogok látszani, mint szeretném. [#zavart2]
A relével az áramellátást kell megoldani, vagy az indítást/leállítást?
Olvastam már korábban a Dan911 féle plugin-ról, de nem tudom, hogy mi az előnye az analóg jelhez képest. Biztosan van, különben minek készítette volna. Azt hiszem először bekötöm az analóg kimenetet, aztán megpróbálom a plugin-nal megoldani, legalább tanulok közben.

[dezsoe]

Szia!

A relé a motorindítást végzi, nem a tápot kapcsolja. Az adatkapcsolat szerintem stabilabb és pontosabb, mint az analóg jel. Nekem legalábbis szimpatikusabb.

[kijy8hc3f]

Tisztelt Fórum

Bizonyára, a hozzáértőinak kis gond, de nekem igen komoly probléma, hogy két darab freki váltómhoz sehol nem találok leírást. Kérlek benneteket ha bármmilyen segítséget tudtok adni, segítsetek.
Én magam egyáltalán nem értek az elektronikához, volna segítségem a bekötésekre de a segítség is csak akkor tud segíteni ha  a kapcsolási rajz vagy biztos infó rendelkezésre áll.

A két frekiváltó adatai:

1, T-Verter K1 Series K1-205-M3
Input 200~230 volt, 50-60 hertz, 3 phase,
Output 200~230 volt, 1~180 hertz, 3 phase, 6,7 Kw, 17,5 Amp.

2, Moeller Klöckner DF-4-340-5K5,
Input 3/PE AC, 50-60 Hertz, 400V, 27,04 Amp,
Output 3/ AC, 0~480 Hertz, 0~400 V, 5,5 Kw, 13,0 Amp.

Előre is köszönöm, ha bármilyen utmutatással segitetek.

Jenő

[Bocs]

Gyanítottam, hogy a motort indítja, mert a frekiváltó kondiai sokáig töltődnek bekapcsoláskor, azon nincs mit vezérelni. Na ez egy buta kérdés volt. Bocs!
Akkor megpróbálom a digitális változatot. Ezt is megértettem, a digitális jel egzakt, ha nincs konkrét hiba, nincs tévedés vagy kb érték.
Köszönöm!

[RJancsi]

A gúgli a Te barátod!
A Moeller manuálja itt található: Moeller

[kijy8hc3f]

Köszönöm. Remélem a fiam eligazodik az angol nyelv rejtelmeiben.

[000000000]

Az 1.-est nem tudod szabályosan használni, mert nincs itt olyan 3 f. hálózat, amire ráköthetnéd, és amit kíván.

[dtb]

Na ezzel most kicsit megkavartál. Először átsiklottam felette, de második olvasásra már azt gondolom, hogy ez így nem kerek.
Vagy RELÉVEL kapcsolod a frekiváltó tápot, (akármelyik common outputtal még a program indításakor)
Vagy RELÉVEL kapcsolod a fix fordulatszámú marót,
VAGY felrakod a DAN911 féle plugint, aminek semmiféle relé nem kell, legalábbis nálam anélkül is működik.
Nem így kerek? Bocs, ha beleokoskodok...

[jani300]

Előtét trafóval ,igen
Idegen származású gépeknél bevett módszer .

[dezsoe]

Nem. Frekiváltó tápot nem kapcsolgatunk, max. a főkapcsolóval. A Dan-féle plugin két módon tud működni: vagy csak a fordulatszám adatot küldi, vagy a kapcsolást is.

A fordulatszámot szívesebben bízom a soros átvitelre, mint egy analóg jelre, ezt írtam.

Szerintem biztonságosabb, ha a kapcsolást egy relén (vagy optón) keresztül a frekiváltó digitális bemenetén végzed, mert ha gáz van és reset-et nyomsz, akkor az lekapcsol, míg ha megszakad a soros kommunikáció, akkor a főorsó bekapcsolva maradhat.

További lehetőség (nálam így van beállítva a frekiváltó), hogy az engedélyező bemenetét charge pump-pal kapcsolom, így hiába RS485-ön keresztül indítom a motort, ha nincs charge pump, akkor azonnal leáll.

[3ebj3bk8b]

Sziasztok!

Vettem itt a fórumon egy Delta VFD-M frekiváltót.

Letöltöttem több manualt is hozzá. Az a gondom, hogy a frekiváltón 114 paraméter van, az összes manualban pedig 157 paraméter.

Van esetleg valakinek olyan ami 114 paramétert hoz? Vagy vannak még rejtett paraméterek valahol a frekiváltó menüben. Nem igazán ismerem a típust egy  kis segítség jól jönne.

A pontos típus VFD022M43B
