És mekkora a fogasléc osztóköre? [#kacsint]


(amúgy is nem egyszerűbb két fogaskerék estén is azt deklarálni, hogy az áttétel a fogak számával arányos?)

[hostya]

"És ezáltal lehet 30mm-es hossznóniuszt alkalmazni."

De ez a valóságban NEM így van..[#ejnye1]

- Akkor lenne igaz az állításod ha a "hossznóniusz/skála a fogasléchez kapcsolódó fogaskerék tengelyén lenne, -de nem ott van- hanem a kézikerék tengelyén.. (kép1)

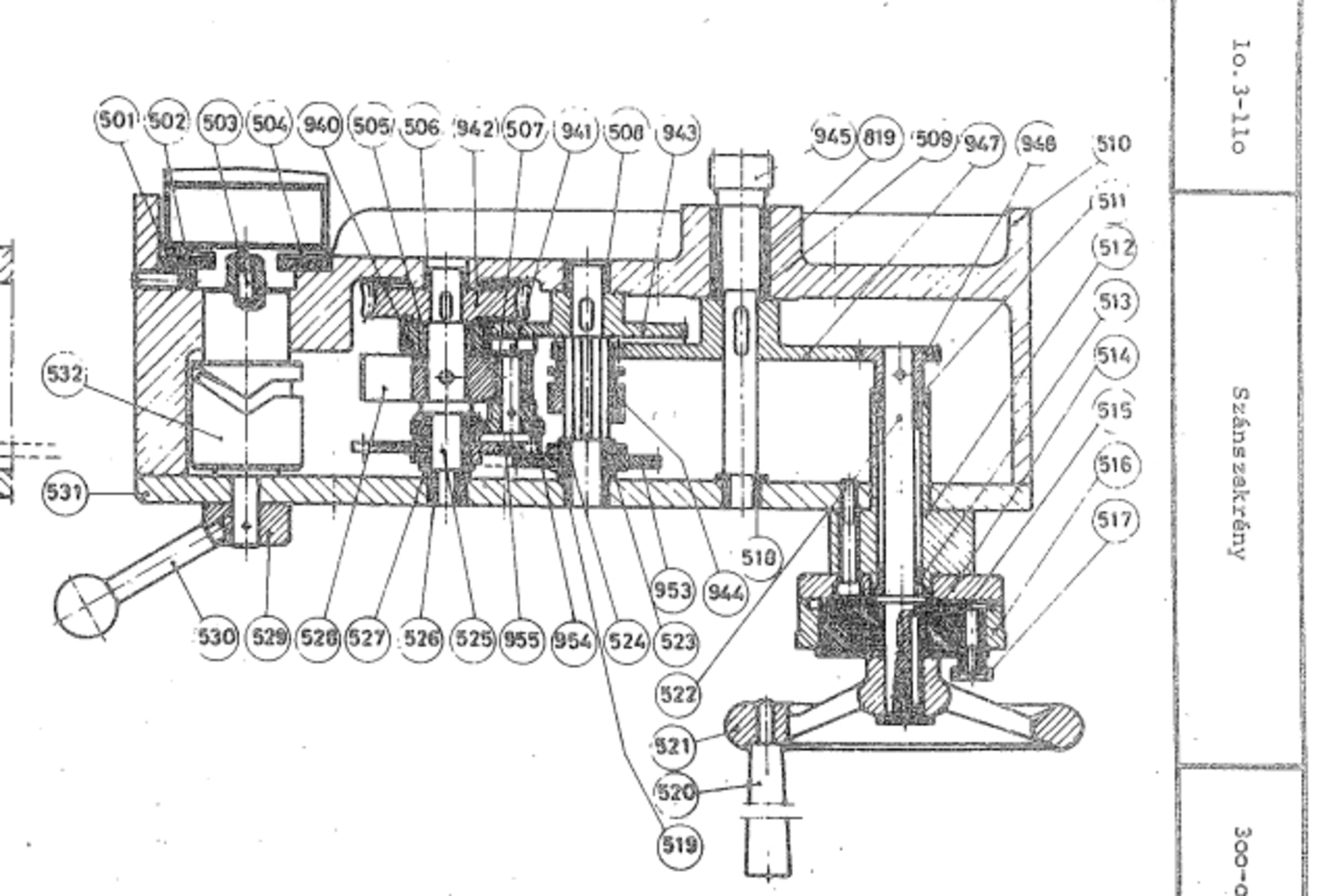

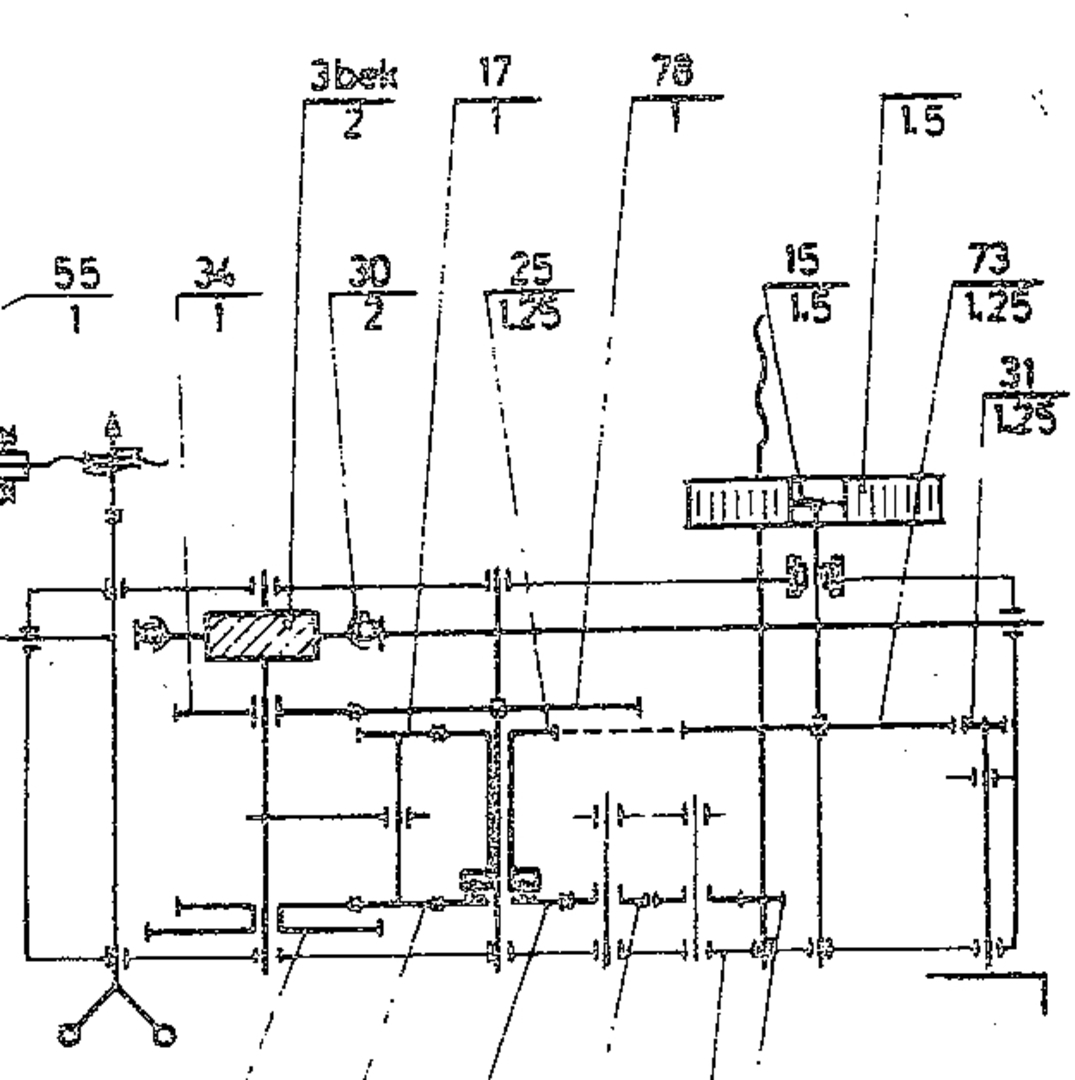

Az E3N gépkönyv kinematikai rajza alapján kiszámítható hogy a kézikerék egy(1) körülfordulásakor hány millimétert mozdul a hosszán.(kép2)
Az is kiderül a rajzról, hogy a fogasléc és a hozzá kapcsolódó fogaskerék is szabványos 1,5 modulú..

Azért hogy legyen egy kis feladvány is...

-A kézikerék egy(1) körülfordulásakor hány millimétert mozdul a hosszán?
(Nem kerek érték lesz az eredmény, de az eltérés elhanyagolható a hosszán esetén...)



[xg2w6ib9x]

Jó estét!

Egy kérdéssel fordulnék a tanult gépész kollégákhoz:

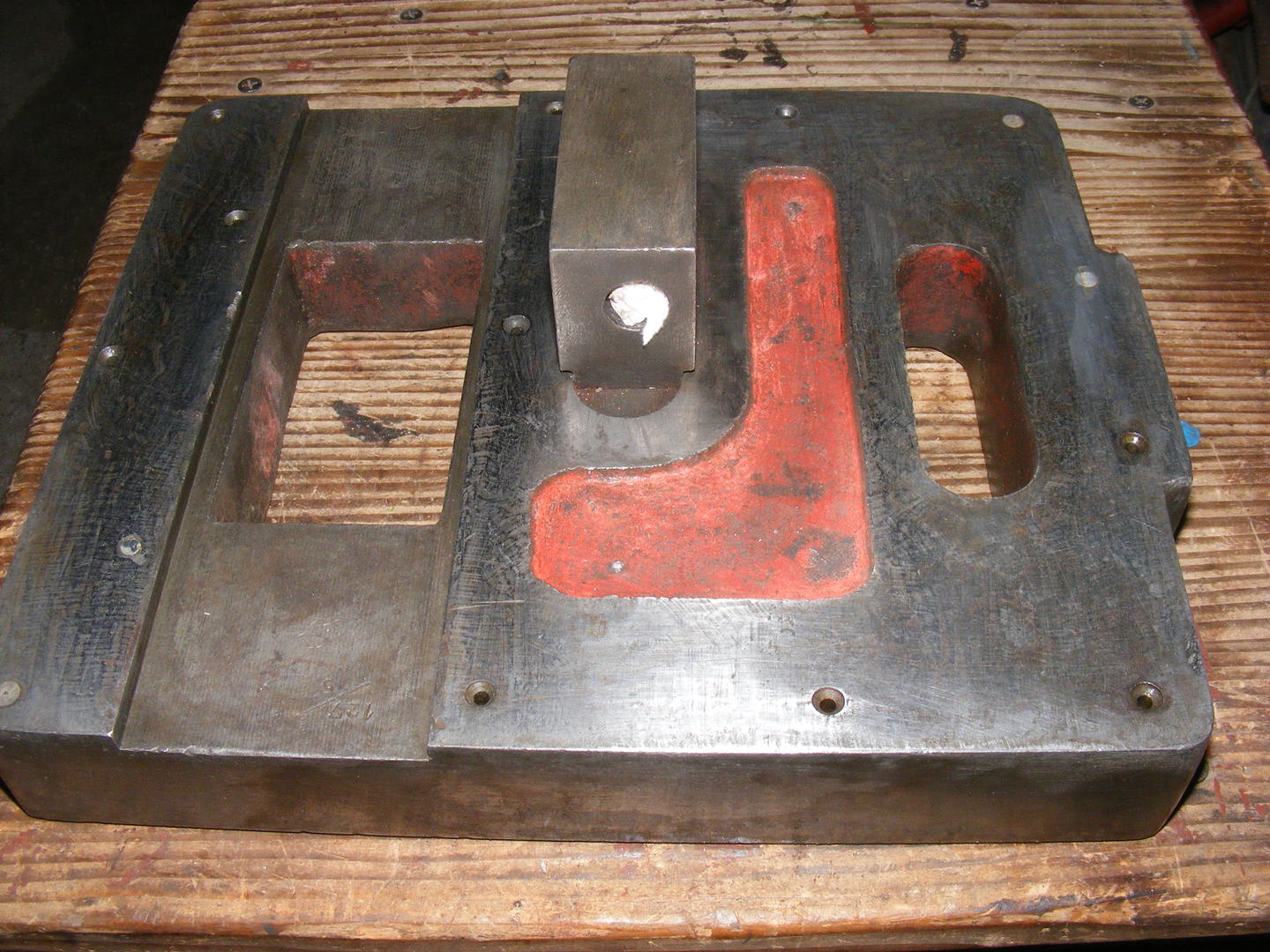

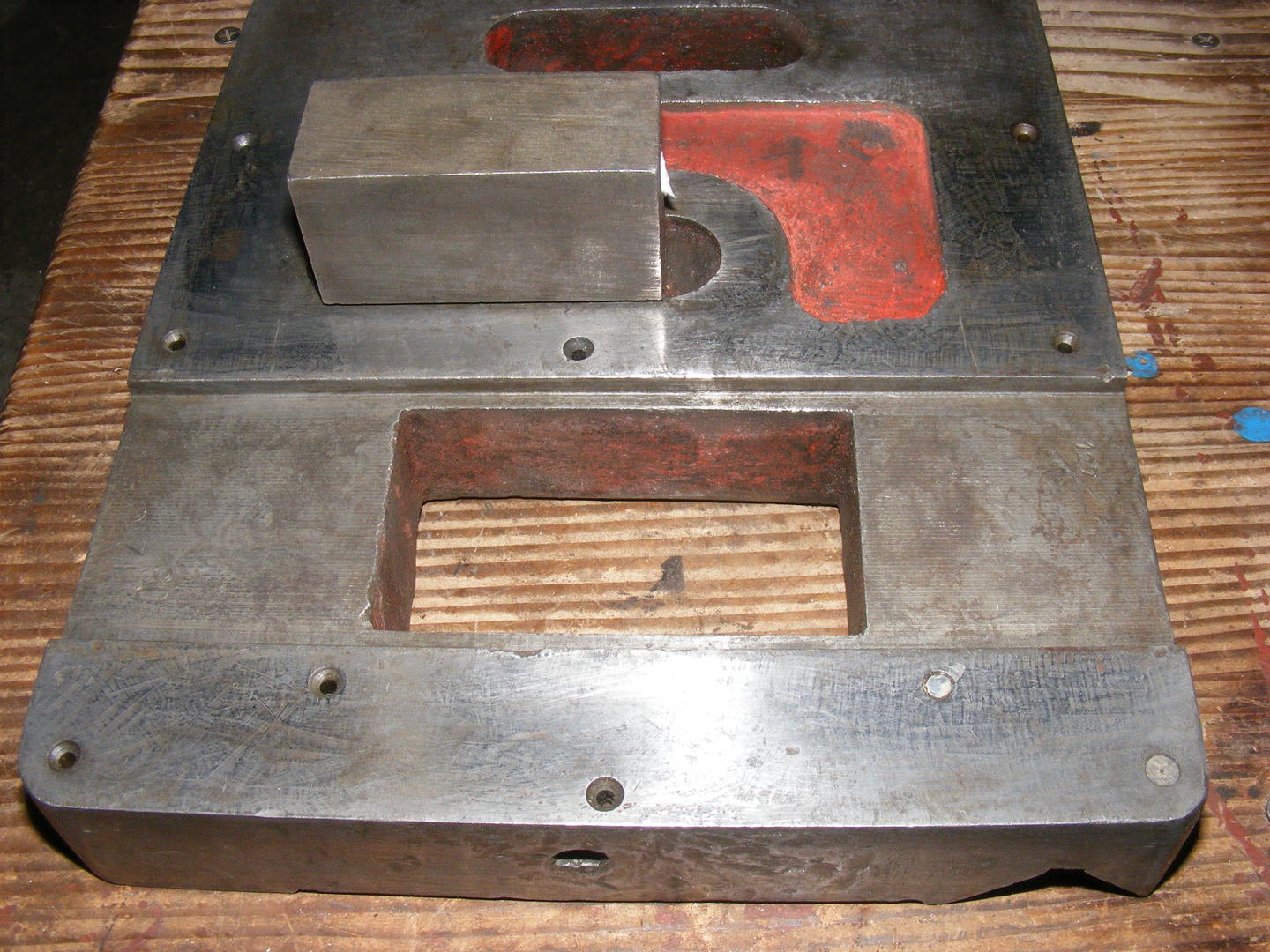

Tisztítás, illetve karbantartás céljából szétszedtem az esztergám szegnyergét. A szegnyereg talpának felső részén van 14 zsákfurat, amiből 4 be van szegecselve. A másik 10 nyitott, csak szutyok van bennük. A furatok be vannak süllyesztve, de menet egyikben sincs.
Mi a célja ezeknek a furatoknak?
Valahol olvastam olyasmit, hogy esetlegesen beszorult forgácsok befogadása lehet a céljuk, de akkor meg az a 4 miért van beszegecselve?
Furdal a kíváncsiság...



[Lacibácsi]

Igazad van, elkerülte a figyelmemet hogy van az a 73/31  fogaskerék pár, csak az osztókörre koncentráltam. Pedig megnézhettem volna a gépkönyvben[#wow3]
30,017 mm az egy fordulatra eső út, ha normál fogazatú a 15 fogú kerék. Ez nem számottevő.
Megmérem majd ha lesz időm hogy mennyi a valós elmozdulás.

Van egy új 15 fogú kerekem, akitől vettem jó régen,(ő köszörülte az E3N kerekeit a gyárban) mintha azt mondta volna hogy pontosan ki van küszöbölve az eltérés profil eltolással.Meg kéne mérni ezt az új kereket, bár a gépkönyvben nincs megjegyzés a profileltolásra vonatkozóan.

[TROMF22]

Arra tippelek, hogy valamelyik korábbi tulajdonos magasítást készített elő. Ezeknél a furatoknál (menetelés után) rögzítette volna a közbetét lapot. Aztán a projekt befejezetlen maradt ...

[000000000]

Nem értem a profiletolás hatását. Szvsz a 15 fogú kerék amíg kapcsolódik addig egy körül fordulásra mindig 15 foggal tolja el a lécet, függetlenül a léc és a tengely távolságától, vagy akár a profil alakjától. Jól gondolom?

[xg2w6ib9x]

Köszönöm Ferenc!

Van ebben logika.
Végül is a gép koránál fogva lehetett korábban jó néhány tulaja.
Sajnos volt olyan is, aki a kalapálásban látta a megoldást a problémákra.[#szomoru1]
Amit lehet azért megpróbálom a lehetőségeimhez mérten rendbe rakni.
Köszi a válaszodat, szép napot kívánok!

Üdv: István

[svejk]

[#eljen]

[frob]

Valakinek ismerős a gép hogy MAHO 700C
tudom hogy sk40 kúp jár bele, de milyen megfogó gomba, olyan sok van belőle...

ha valaki használ ilyen gépet bármi információ jól jöhet!
úgy hogy ne tartsa magában
köszi!

R.

[7ng7ui4ik]

Rákosi M1 marógéphez valakinek van esetleg a kúpfogaskerékpárról rajza?

[ywathzay]

A tiedben sérült? Egyenesfogú?

[7ng7ui4ik]

Igen az enyémben sérült.
Egyenes fogú van most az enyémben, de eredetileg ívelt fogazású.

[ywathzay]

A most benn lévő alapján ha mindenáron ívelt fogú kell, akkor nézz szét itt hátha van közte megfelelő. Kéreg edzeni kell a fogakat, és használod amíg tudod. Nem biztos hogy sokkal halkabb lesz. Ha működik  az egyenesfogú kerekekkel, akkor használd így. Egyedileg legyártatni lehet többe fog kerülni, mint amennyiért a gépet vetted.

[LakEl]

Szia, nekem most van szétszedve a vertikálfej, a gép oldali bronzból van és le volt törve két-három fogból és azt felraktam AWI-val. Ívelt fogazású 1:1 hajtás 21-21 fog a Powerbelt katalógusa alapján a méreteket összehasonlítva 4-es modul, a katalógusba szereplő legközelebbi méret 20-20 fog 4.5 modul, ennek  átmérő mérete 3mm-el kisebb mint a gépembe lévő

[Csuhás]

3mm-el nem lőnek nyulat, mivel derékszög hajtás, így elég két hézagoló gyűrű, és használhatod azt a kereket.
