Esztergálás

[Vetesi75]

Ilyen az, ha tervezéskor még az illesztés H7/p6-ra van kalkulálva, aztán szereléskor meg csak H7/h9 valósul meg...

[infinity]

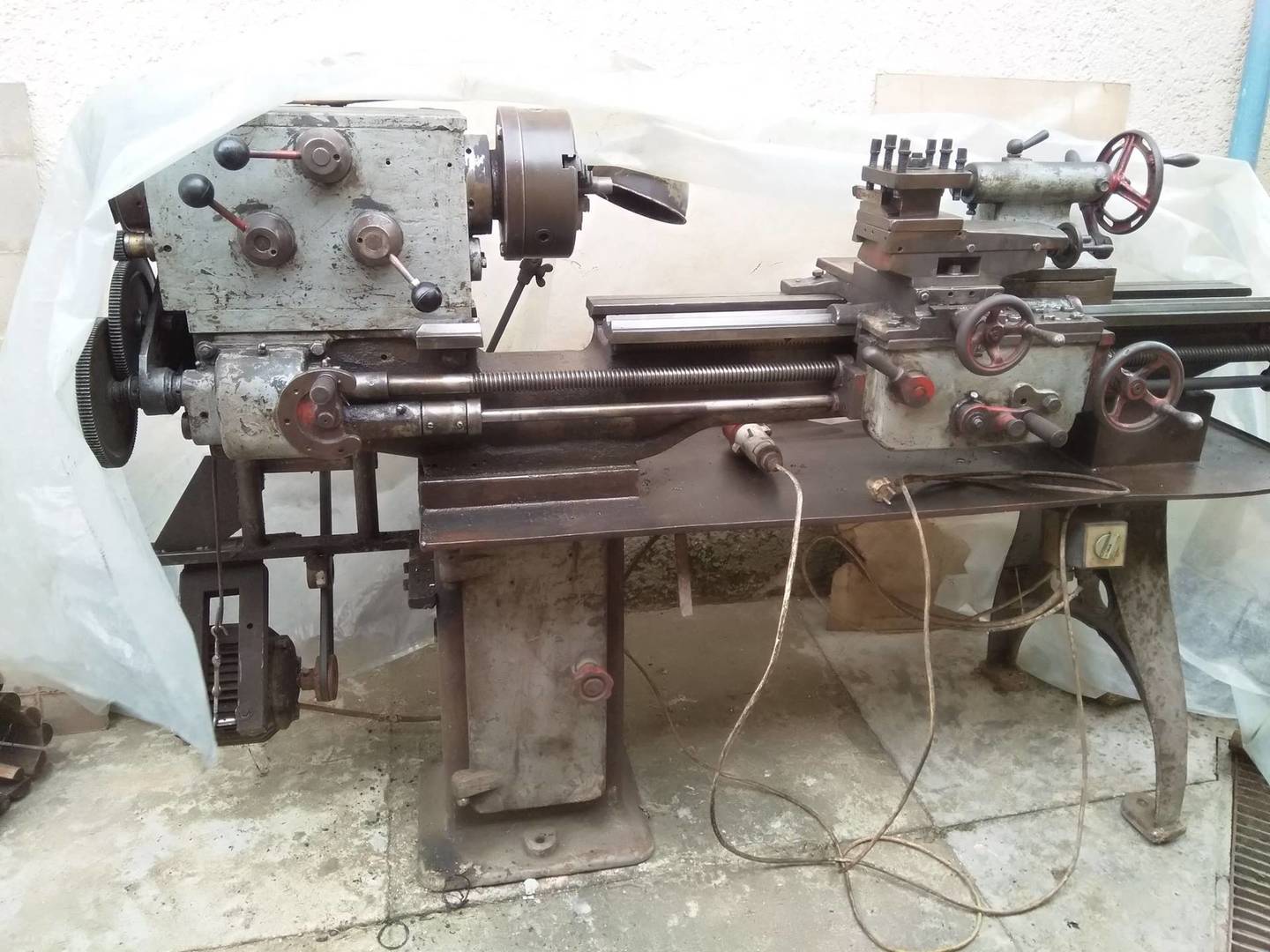

Űdv uraim!beazonosításában tudnátok segíteni ?milyen eszterga lehet [#conf]



[jkrz3gwi]

Szervusztok!

Magyar vagy angol nyelvű gépkönyvet keresek tos fn20 vagy fn32 marógéphez.

Akinek van kérem, jelezze. Sokat segítene vele.

[6mrgeizbx]

Német FN20 és Orosz FN32 van....

[jkrz3gwi]

Megköszönöm, ha elküldöd őket.
Németül valamennyire tudok.
zsolti21@vipmail.hu

[Peppe51]

Talány ez az E400 norton. Ért hozzá valaki?
A fogszámok alapján a metrikus menet nem jön ki nekem:
pl 37-53-54-24 cserekerékkel az 1-es 6,35/1,57075/4= 1,01066.
A táblázat első oszlop 5. sorában 1 vagyon írva.
Mit hibázok?
(1.-es állásban a norton áttétel 32/32=1).



[jani300]

37-53-54-24
Ezek a cserekerekek hol vannak ? Ezt nem értem .
Nem ismerem az E400 at ,de ezek a kerekek max belső áttételnek tűnnek .

[jani300]

A fenébe Azóta is ezen jár az agyam .
Azt látom ott a negyedcolos vezérorsó , de nincsen 127 es kerék ,valahol be van építve , az áttétel .
Arra gondoltam hogy az század hiba is lehetne , de mindegy ám csak érdekességként foglalkoztat .

[Peppe51]

Nincs tévedés a gyári fogszámok tekintetében, valóban gyárilag pontatlan a robbantott ábrák és fogaskerék leírás szerint.

Viszont utánanéztem: 47/37 (-0,02% hiba) és 80/63 (-0,013% hiba) fogszámaránnyal váltanak az imperiál/metrikus között.

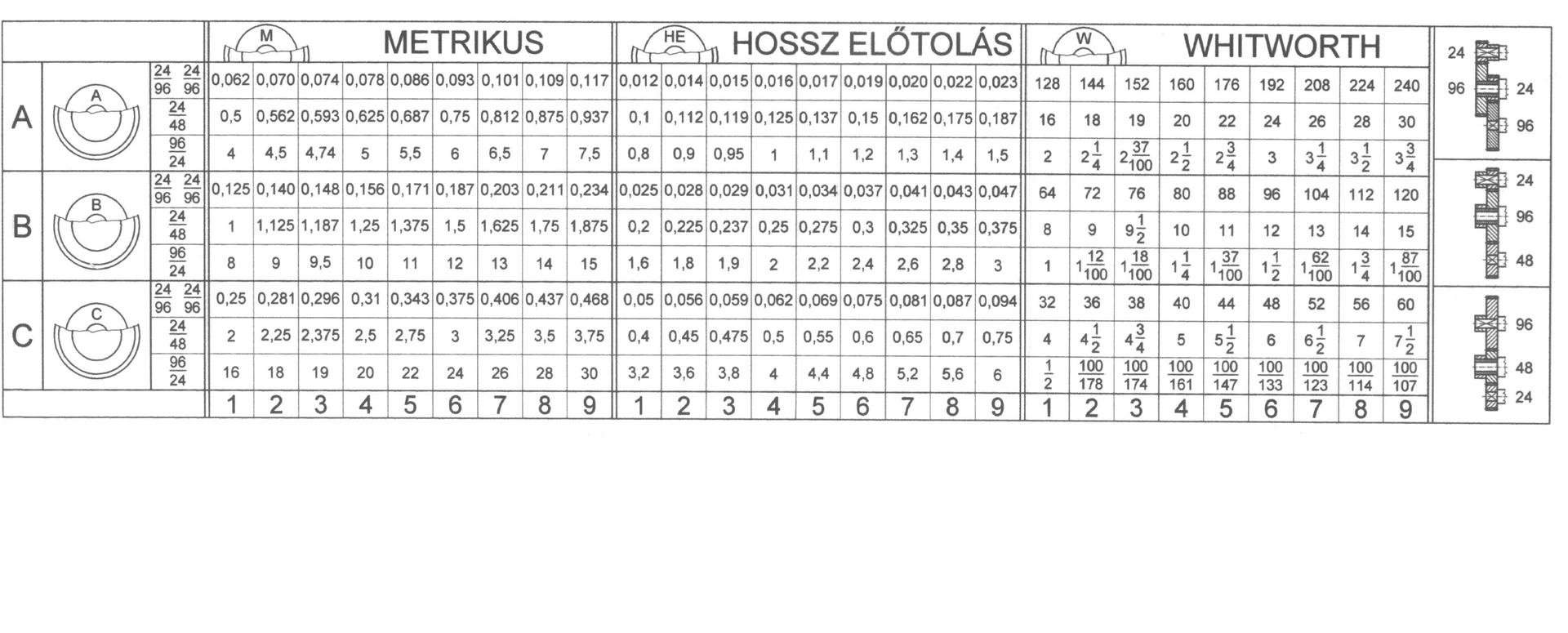

De az E400 nortonja imperial-ban pontos, metrikusban is levárnám a 100/127 cserekerekeket, azonban a táblázat jobb oldalán látható, hogy az arány 37/53*54/24= 1,57075!

[Peppe51]

NORTON:
Miért imperial a magyar esztergák Norton fogaskerekeinek alap áttételei?
Lehetne 7-féle Norton állásban lefedni a teljes metrikus menetemelkedést 0,4-6mm-ig! (cserekerék csere nélkül)

[zozo]

Gondolom a vezérorsód is whitworth emelkedésű, azért. Talán exportra épült a gép. Persze csak feltételezés.

[zozo]

Most nézem a táblázatot, az nagyonis metrikushoz valónak tűnik. Nem értek akkor semmit, mérd már meg a vezérorsó emelkedését, de pontosan, legalább 20 menetet.

[jani300]

Gyárilag négy menet egy colban a vezérorsó , most még utána is néztem .
Érdekes ez a kérdés , biztosan sokan nyaralnak ,azért nincsen hozzászólás .

[KoLa]

Az E400-on én már 40 éve nem cseréltem fogaskereket.
Ami a táblázaton van feketével írva az mind beállítható a három forgató gombbal, [ABC] [123456789] [metrikus menet, előtolás,Whitworth menet]
Minden járatos menet elkészíthető vele a forgatógombok beállításával.
Amit peppe51 linkelt táblázatot, az nagyon hasonlít az E-400-ra de olyan mintha Photosop-ozva lenne.
Majd midjárt lefotózom az enyémet, az eredeti!

[KoLa]

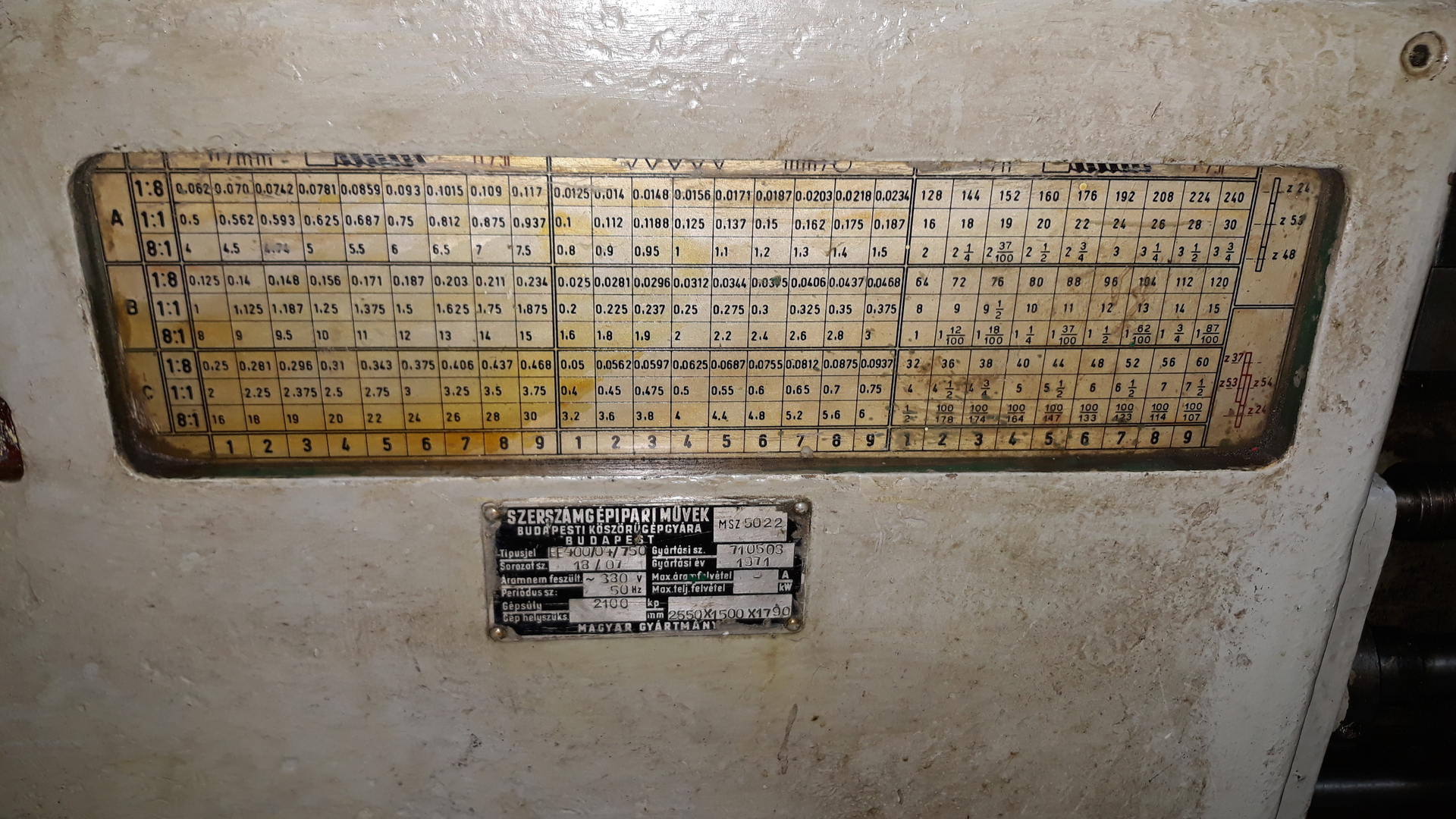

Egy harcos E400 táblája.
